Поднятие Телефонов C380/c650/v180/v220/c390, ... после ВСЕХ неудач - восстановление Поделиться Опции

[HOLMS]

Инструкция по поднятию "мертвых" телефонов моделей С380,С650,V180,V220:
Все Программы выложены на наш сайт https://motofan.ru/soft/

ОБЯЗАТЕЛЬНО ПРОЧИТАЙТЕ ПОЛНОСТЬЮ!!!

Скачать и почитать в off-лайне [OFF]осторожно, много весит!!![/OFF]

Если телефон определяеться во Flash&Backup , то сначала попробуйте
1. Залить свой бекап телефона
2. прошить полную прошивку отсюда Прошивки
Лучше всего подключать телефон так :
1. Вытащили батарею на 2 минуты затем вставили её в телефон
2. Подключили USB кабель к компьютеру, потом подключили зарядное устройство к телефону
3. Одной рукой зажали кнопки * # , второй нажали красную кнопку
4. Прога написала "подключён" - выбрали полную прошивку и шьём.
_____________________________________________

Восстановление зоны PDS с помощью Moto Repair Studio

Скачиваем прогу Moto Repair Studio скачать
Скачиваем прогу Flash&Backup скачать

1. Подключаем телефон. Запускаем Moto Repair Studio
2. Выбираем свою модель телефона в проге.
3. Жмем кнопку Repair (восстанавливаем PDS)
4. Появляется окно, в котором написано, что нужно нажать "ОК" удерживая клавиши * и #.
   ВНИМАНИЕ!!! Обязательно удерживайте клавиши * и # нажатыми пока тело отключится, через пару секунд снова включится (всё это время держим кнопки * и #) и только после того, как телефон снова включится, кнопки можно отпустить. Если вы отпустите кнопки раньше срока, программа не восстановит PDS.
5. По окончании процесса, закрываем Moto Repair Studio
6. Запускаем Flash&backup.
7. Удерживая * и # , нажимаем "вкл."

И прошиваем любой монстр (fullflash) для данной модели телефона! Прошивки
Включаем телефон... Всё!
__________________________________________________________________
Если после восстановления не работает джойстик, то прошейте вот этот
флекс GMIV220011AA106
Чем и как устанавливать флексы?
_____________________________________________________________________
Если не ловит сеть, то заливаем вот этот seem: 0145_0001

0145_0001.rar   ( 166 байт ) Кол-во скачиваний: 11441

Также, опционально, можно пролить калибровки. Смотрим про них тут

_____________________________________________________________________
Если тел совсем никак не коннектится или не вкл. во флэш-моде, или ещё какая другая проблема, то поможет тест-поинт:

С65х - С38х и С39х - V18x - V22x -
После тест-поинта восстанавливаем телефон при помощи Repstudio.

Как делать тест-поинт

Снимается корпус, отжимаются зажимы клавы и держателя, выкручиваются шурупы (4 штуки - желательно спец. отвёрткой (звёздочка №6)- будет намного легче и правильнее)... Самое сложное - снять экран с блока миросхем. Надо аккуратно иголкой подковырнуть крышку и снять её - я поначалу ковырнул на плате у основания - чуть не зацепил дорожки.
Затем - плюс батареи на соответств. клему тела. Минус - я через тумблер - тож на клему минус. И 3-й контакт тож на оставшуюся клему.
К батарее прицеплялся крокодильчиками, к клемам просто провода прикрутил.
Заетм иголкой с одетым в ушко тонким проводом и крокодилчиком на конце замыкаются указааные на рис. точки. USB должен быть воткнут изначально, аккуу полон, зарядку подсоединять нельзя (Als: можно юзать usb с подзарядкой)

Иголкой с одетым в ушко проводом и крокодильчиком на его конце, прицепеленным на корпус/землю (проще всего зацепленным на корпус вибро-моторчика) замыкаем то, что на рисунке, тумблером врубаем питание (иногда может потребоваться выкл. питание и снова включить) - и видим, что есть коннект.
  Всем удачи!

Если ничего не помогло, то скорее у телефона механическая поломка, не мучайте себя и других, а несите свой труп в СЦ!

************************ +++ ************************
Добавлено Osta Делаем Тест-Пойнт- 2
************************ +++ ************************
Тест-пойнт Test point (дословно "тест точка") -
процедура инженерного обнуления памяти телефона, стирание флеш накопителя,
на который записаны прошивка, настройки, данные. Не уничтожаются при этом
номер IMEI телефона, калибровки сети. Причины, вызывающие необходимость
сделать эту процедуру-Рубикон :

1. телефон полдня на разных компьютерах с драйверами пишет " Устройство ЮСБ неопознано"
   ([off]наиболее рапространённая, иногда просто хватает полностью зарядить батарею[/off])
2. Экран телефона черный и/или горит в полнакала клавиатура
3. Программы-прошивальщики пишут "Ошибка №10" или виснет на нескольких %
4. Программы-восстановители пишут "Erase failed"
5. Расширяем познания в убивании/восстановлении телефона :-)

Ну, чтож, залезем внутрь телефона своими корявыми... Нам будет нужно:

1. телефон, компьютер, ЮСБ-миниЮСБ шнур
2. отвёртка маленькая звёздочка или маленькая прямая на 1,4 mm
3. скотч или изолента
4. провода мелкого сечения (типа телефонных) - 4 штуки оголённый по концам
5. крокодильчики или скрепки - 4 штуки

Цель : добиться с чистой флешкой нормального коннекта в программах
Тактика : подача тока в 3,6V при замкнутой цепи test->земля (V18x V22x C65x) или test1->test2 (C38x C39x)
вOstaновление через Test Point на примере С650:
1. Снимаем заднюю крышку и батарею (телефон думает, что его просто проветривают :-))

2. Вытягиваем внутренность из передней крышки путём её растягивания в стороны и смещением вниз

3. Отделяем блок кнопок разжиманием 4 боковых защелок (по 2 на сторонах)

4. Раскручиваем четыре шурупа

5. Отделяем защелки и снимаем нижнюю панель . потом присоединяем назад клавиатуру
(нам же надо будет держать нажатыми кнопки * #
6. Переворачиваем и отделяем крышку, закрывающую точку ТП , нежно отвёрткой

7. Присоединяем 3 провода к разъёму куда прилегает батарея и к вибромотору провод с иглой

8. Присоединяем USB-шнур телефон<->компьютер , запускаем RepStudio , выбираем в ней C650
9. Теперь вставляем иглу в точку ТП и подсоединяем провод к +, 1-2 сек и убираем иглу

10. Программа RepStudio написала :

Код

DevIOCtl fail
Phone found

у вас могут быть другие надписи , нажимаем Repair и она пишет

Код

Flash mode ok
Send loader failed
Exec loader failed
Erasing phone, please wait...
Erase done

и предлагает нажать и держать нажатыми кнопки * #
(так и делаем, подложив под нашу конструкцию возвышение, чтобы эти кнопки можно было нажать)
Если написано не Erase done , то вновь отсоединяем провод от +, ставим иголку в ТП и присоединяем +

Код

Repair completed successfully
Shutting down phone
Now powerup phone in flash mode (with * and # pressed) and flash it with normal flash for this phone's model

ну вот и отсоединяем телефон от всего , собираем его и подключаем к программе-прошивальщику ,
делаем полный бекап , бекап PDS-зоны , затем прошиваем прошивкой. bigsmile;

скачать флекс GMIV220011AA106
Чем и как устанавливать флексы?

[optima]

прошивал 32R - получил труп. восстановил ПДС по мануалу из 1го поста, только потом прошил свой бекап, а не прошивку которая была в буте. в итоге: тел заряжается пока не вытянеш зарядное (всю ночь - утром только две палки и больше не увеличивается). напряжение на батарее больше 4 вольт, зарядка-лягушка говорит что заряжен на полную, телефон показывает только два деления, прошить по новой немогу - при переходе в бут все ОК, но как только втыкаю шнур - пишет про низкий заряд и никаких действий не производит. Если у кого есть Радиоком 7.1.1 скинте пожалуйста - попробую залить другие калибровки.

Когда был этот аппарат шил даже полностью разряженой батареей, но с включенной зарядкой. И проблем не было. Попробуй залить Виктором эти настройки батареи (остались бэкапы от С650). На тебе и РадиоКом (откопал в своих недрах) _http://letitbit.net/download/5376.ef5596419112e9fea21d873f5/RadioComm_v7.1.1.rar.html

battery.bst.rar   ( 216 байт ) Кол-во скачиваний: 165

Сообщение отредактировал optima - 5.2.2010, 14:21

[Adiosss]

выложите пожалуйста c650_rep_img, я с телефона уже 25 раз пробывал скачать, но сервер без докачки((

[optima]

выложите пожалуйста c650_rep_img, я с телефона уже 25 раз пробывал скачать, но сервер без докачки((

На этой странице найдешь, за несколько секунд Яндекс выдал кучу ссылок.
_http://mobisoft.com.ua/files/cat1-dateA.html

Сообщение отредактировал optima - 6.2.2010, 7:36

[Adiosss]

optima, спасибки, ramldr+c650_rep_img вместе с репстудио сделали своё дело!!!

[VARVAR93]

Доброе время суток!
Собственно по делу:
Был в далёком прошлом С380-мне отдали его(кароч выдернули при перепрошиве кабель) юсб опозналось я поставил бэкап от с650, вкл но через 15 сек ребуты.Потом убил(юсб не опозн)
ТП опр. его опять загнал всё ок но не вкл . Мучал мучал на 20 раз попросило вставьте сим,выкл опять вкл всё мертвяк.Ну и выкинул [вырезан мат] его
Де т через 2 месяца по приколу опять вкл-вставьте сим(радости штаны)) опять вставил сим-мертвяк
потом пару раз хелломото и всё мёртвый.
Вот не знаю батареечка на нём(та что на плате сдохшая) вот мож из-за неё??
Телефон рухлядь полная , но если бы вкл было бы приятно)
Мож кто даст совет?

[Osta]

для начала меняй ту батарейку

[VARVAR93]

а за что она отвечает?

[Osta]

типа cmos

[VARVAR93]

отвечает за флэшь?(флэш мод?)

[salosalo]

optima! спасибо за отклик, все, что просил нашел сам. проблема решил правкой сима 2ф. субъективно - батарея стала держать дольше. посоветуйте чем шить телефон - все оригинальные проши приводят к смерти, их брал с мотофана, шил фб3.07

[optima]

optima! спасибо за отклик, все, что просил нашел сам. проблема решил правкой сима 2ф. субъективно - батарея стала держать дольше. посоветуйте чем шить телефон - все оригинальные проши приводят к смерти, их брал с мотофана, шил фб3.07

Пробуй шить RSD Lite, PST, тем же Flash Backup только версией 2.62 (с ней ни разу небыло проблем), Smart Moto, P2K EasyTool 3.9 и т.д. Какая прошивка стоит сейчас? Если стоит 364_09R, 364_0BR, то прошей сначала 364_1AR, а потом на нее любую другую. Помнится у меня была такая проблема и через 364_1AR она решилась.

[salosalo]

сейчас и при покупке - 23r. любительские монстры на 2фр и 08р ставились без проблем.

[optima]

сейчас и при покупке - 23r. любительские монстры на 2фр и 08р ставились без проблем.

Пробуй другой прошивальщик, а 364_09 могла появиться после восстановления. И посмотри какой сейчас у тебя Boot, а то вдруг 07.А0 появился (бывало и такое).

Сообщение отредактировал optima - 15.2.2010, 5:25

[salosalo]

был и есть 07.B0. это хорошо или плохо?

[optima]

был и есть 07.B0. это хорошо или плохо?

Нормально

[4Peso]

Подскажите что делать, на компе не пашет моторепстудия (выдаёт ошибку и не запускается), p2k виснет на восстановлении PDS... что делать? (телефон не мой, отдали труп уже, компом видиться как мото флэш интерфейс)

[Osta]

компом видиться как мото флэш интерфейс

нужно привести его в blank через ТП
в закрепленном посту со слов "Делаем Тест-Пойнт- 2"

[Andrey-sun]

на компе не пашет моторепстудия
У тебя вир засел, у мя было такое, я ради восстановления винду менял
и лучше на SP3 а не V7 или выкидыш Vist-у

[ghura]

Как вариант пробуй под другой учеткой установить прогу.

[VARVAR93]

Добрый день!проблема-с380 умер,сделал ТП залил через ramld rep kit c650 что-то вкл потом начал перезагружаться кароче подох.я его выкинул , сейчас опять занялся,он в бут заходит пишет
Boot
07.BO
SW
R364_G_OB.D1.09R
шью на другую по [вырезан мат] это же остаётся.Repair studio pds пробывал восстановить всё гуд а дальше ступарь-ЛЮДИ ХЭЛП!!!!
Кста определятся как S Blank(RSD)
IMEI/ESN/MEID: N / A
Technology: N / A
Software Version: R364_G_0B.D1.0BR
Flex Version: яяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяя( )
Bootloader Version: v0x0007B0
DRM Version: N / A

Phone Type: Production (3B2114C01312092626A000000000)

Сообщение отредактировал VARVAR93 - 14.3.2010, 16:24

[Andrey-sun]

да всё в порядке с твоим телефоном,
1) восстанавливай пдс с помощью реп студии
2) Прошейся с помощью FlashBackup 2.62 вот этим монстром
Walkman C380-С650 R368-14R Ver-1.1 либо вот этим
R365_G_0B.D2.23R_PDS004_LP002E DRM0001_JPJAVA_G_0B
и он прекрасно включится, за 4 года меня эти прошивки ниразу
не подводили, если что ещё нужно спрашивай с радостью помогу

[VARVAR93]

сделал-но результат 0, так и осталось
Boot
07.BO
SW
R364_G_OB.D1.09R
как вставлю батарею на секунду мигнёт клава и через некоторое время горят светодиоды клавы(наполовину,не на всю яркость),нажимаю вкл и они гаснут,потом иногда вкл и говорит вставте сим ,а потом гаснет (я попробывал жмякать цифры чтоб не потух-потом завис)
не знаю что с ним-шьётся на ура всё ок-а вкл фиг.
И это как вставляю батарею сразу уже держу зажаты звезду и рещётку бо так в бут не заходит по нормальному

Добавлено позже (14.3.2010, 20:35):
что с телефон-кто сталкивался с таким?

Сообщение отредактировал VARVAR93 - 14.3.2010, 18:21

[Andrey-sun]

странно, может это у тебя аппаратная часть сдохла,
а может реп студией чёт не правильно сделал,
ведь если её тупо включить на восстановку пдс и уйти
то пдс НЕ восстановится т.к. телефон перейдет обратно во флеш
и пдс до конца не получится сделать, в конце операции надо держать
*и# ибо если не успеешь телефон НЕ прошьётся, ДА ОН БУДЕТ показывать ПРОШИВКА ЗАВЕРШЕНА
ВСЁ НОРМАЛЬНО но когда его опять подключаешь к компу он покажет нам не 365 или 368 а 364, это означает либо ТП надо делать либо реп студию опять.
Про светодиоды - у мя с ними такая ж хрень была, только в добавок к этому ещё и ДЫМОК шел,
я телефон в спирте промыл, сделал реп и прошился, у мя всё заработало
сделал-но результат 0, так и осталось
Boot
07.BO
SW
R364_G_OB.D1.09R У меня такая надпись была когда не правильно восстановил ПДС, и шейся какой угодно прошивкой всё равно так и будет 364 пока нормально не восстановишь

Добавлено позже (15.3.2010, 4:54):
ещё возможно дело ТУПО В БАТАРЕЙКЕ, заряди если нужно через лягушку хотя бы час пусть постоит, а потом пдс и прошивка

Сообщение отредактировал Andrey-sun - 15.3.2010, 4:55

[VARVAR93]

не знаю чудеса... сегодня с горем пополам включил его-терь он показывает
Boot
07.BO
SW
R365_G_OB.D2.23R
Это на которую я прошивал ,но мне показывало
Boot
07.BO
SW
R364_G_OB.D1.09R
На украинском языке вставте симку-вставил(опять слава господи вкл ) написал ищу мережу и ребут и пошло поехало экран мигать,хотел на зарядку поставить тоже самое экран миг-миг...
Репой как надо пользуюсь)) не отпуская держу звезду и рёшетку пока не перезагрузится в бут и не скажет опять подключён

Добавлено позже (15.3.2010, 16:21):
Andrey-sun -ася есть или чёт другое? а то сильно "флудить" неохота)))

Сообщение отредактировал VARVAR93 - 15.3.2010, 14:19

[13madd]

В общем c650 не включается на тест поинт не реагирует , в рсд пишет что в бланке, в рамлдр пишет что во флешмоде. репстудио ерасефайл , но появляется надпись на дисплее sw upgrade in progres... подскажите можно ли ее оживить , а то сломал свой старый V9 (об стену) нарыл сонэрик т105 и пока не представляется возможность приобрести что-то лучше а мотор принесли еще давно сделать причины не помню он у меня уже года 2 лежит , батарея полностью заряжена.

[Osta]

поднять можно
нужно сделать ТП
сделать правильно
визуально видя замыкание
то, что он пишет в рсд - это неправда

[13madd]

Прошу прощения , но как видеть визуально замыкание ? Я замыкаю точку ТП на массу (пробовал и моторчик, и экранировку, и к массе юсб на теле) толку ноль , пробовал и первый и второй варианты ТП. Уже не знаю что делать. Линзы нет , чтоб хоть как-то более детально рассмотреть контакт с точкой ТП (хотя ранее на других моделях такого не возникало).

[Osta]

ни видя процесса ничего сказать не могу,
кроме того , что через ТП с650 поднимается
из любого состояния кроме железной поломки (или утопления)

[EdoK]

флекс GMIV220011AA106

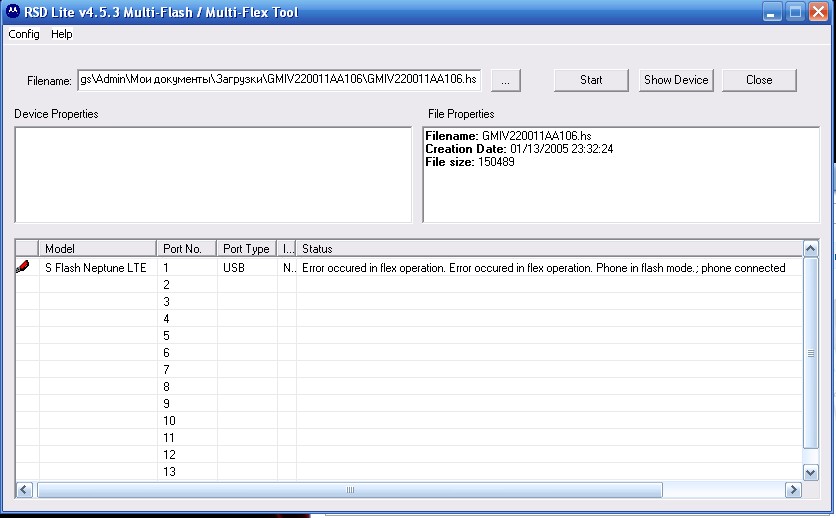

не могу прошишь!!!! флекс пишет в RSD 4.5.3 fail =) не работает джостик

востановил в220 репаиром не работает джостик и боковые кнопки ставил все прошивы и родные и от 650 не чего..все одно и тоже на некоторых еще не работает сеть...


что делать?! кто знает

[Osta]

флекс пишет в RSD 4.5.3 fail

а в других программах что пишет?

[Andrey-sun]

RadioCom, ставь через неё, у меня ещё ниразу с ней запоров не было

[EdoK]

вот

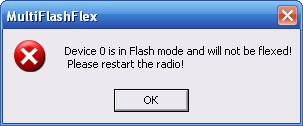

а если флекс через флеш бек то пишет разделение ...потом сразу конец операции... тоесть даже не шьёт

[Andrey-sun]

Флексы надо ставить со включеным телефоном, а не телефоном
во Flash режиме

[EdoK]

спасибо ))) а то тупил :))

Сообщение отредактировал EdoK - 19.3.2010, 7:39

[Ваня)]

у меня проблема тело с650.. сделал тест поинт тело видиться только прошиваться нехочет вылазиют ошибки в FlashBackup 2.62 при первом этапе загрузки монстра всё виснет.. помогите советом пожалуйста что я делаю нетак в Reptudio Demo такой "лог" Flash mode ok
Erasing phone, please wait...
Erase fail.

Сообщение отредактировал Ваня) - 2.4.2010, 3:21

[Andrey-sun]

Делай тест поинт 2, надпись Erasing phone, please wait...
Erase fail. обычно бывает если
1) Батарейка разряжена
2) Со шнуром проблемы
3) Контакты куда подключают батарею не в порядке
Проверь батарею заряди если надо, проверь шнур, выгони
всех животных погулять чтобы не мешали, если тп ещё раз не поможет
после этого, значит тп2, если тп2 не поможет значит с железом чтото
Erase fail - вместо неё должна полоска заполняться


Сообщение отредактировал Andrey-sun - 2.4.2010, 13:29

[Ваня)]

Забыл сказать.. с железом всё нормально, просто при прошивки отошёл usb, я сделал ТП2 есть лучше результат теперь хоть появляется лог DevIOCtl fail нажимаю после этого Repair и репа пишит Phone found и всё на этом.. зажимаю *и# на это реакций нету.. действительно у меня скорее всего проблема в проводах где цепляються к клеемам.. с батареей всё впорядке! после работы я её ставлю на лягушку. может что-то программно я делаю нетак .. ну когда я сделал тп2 у меня появилась надпись DevIOCtl fail но одновременно как в этой теме написно небыло DevIOCtl fail
Phone found чтото опять нетак, подскажите я знаю что тело я подыму! просто нужен толчек еще раз

Сообщение отредактировал Ваня) - 3.4.2010, 2:05

[Andrey-sun]

ну я сделал ТП2 есть лучше результат теперь хоть поевляеться лог DevIOCtl fail нажимаю после этого .
После этого нодо было выставить тип телефона с650 и Bаckup mode: PDS bаckup, а потом Repair, после должна появиться надпись Erasing phone, please wait... и жди жди жди, там *и# держи когда попросит пока телефон не перезагрузится и не выключится, должна быть надпись shot down phone

[Ваня)]

Хорошо! буду знать ) Andrey-sun большое тебе человеческое спасибо) щас я понел почему всё у меня неполучалось.. а почему только после того как тело правильно конектиться нужно ставить модель телефона ? и т.д. ведь в теме сначала нужно поставить а потом делать.. или разницы между этим нету ?..

Сообщение отредактировал Ваня) - 2.4.2010, 14:27

[Andrey-sun]

не знаю, я всегда только после ставил модель и всё прекрасно работала
ну вот и мой телефон умер, теперь ни тп ни тп2 не помагает,
телефон не подает признаков жизни, никак не коннектится, с железом всё в порядке, думаю проц накрылся
признаки: 1) Дисплей стал черным (всё работает! звонить можно)
2) Через 2 часа после выключения он больше не включился
если кто сталкивался помогите, хотя это не так важно,
телефон отслужил свои 5 лет, ниразу не видел телефона который дольше держался
аля Моторола

Сообщение отредактировал Andrey-sun - 2.4.2010, 15:45
