V635 И Sd Карта Памяти, превращаем сказку в быль ;) Поделиться Опции

[djumon]

Тема закрыта!!!
Вышел обновленный Мануал!
Будет находится в разделе FAQ для конкурса 2
Ссылка на новый мануал Переделываем телефон для работы с Minisd (sd) картами памяти
В мануале будут описанны следующие 2 способа:
1. Как переделать на miniSD Флэш карту с горячим снятием.
2. Как переделать телефон на SD Флэш карту без возможности снятия.

И так поведаю как в вашу V635 вмонтировать SD карту памяти как бы это пародоксально не звучало :D
Сразу оговорюсь!
Ответственности за порчу ваших телефонов не несу, все делаете на свой страх и риск!

Ниже скины сделанные при работе, за качество сильно не бейте плиз снимал на с650 ночью при 100вт освещении bigsmile;



ЗЫ! Ели хотите мне подарить мне плюсик за это дарите на К†улху
Проще говоря на Следующий пост!
так как этот ник был временный из-за проблем с основным

Народ! тема создавалась в то время когда МикроСД на 512мб стоила порядка 70$
Так что не надо хаить что это не актуально и экономить не сильно эканомит!

Сообщение отредактировал К†улху - 24.11.2007, 22:28

[Ктулху]

Ну а теперь о приятном :)

Что нам понадобится:
1. Запасаемся карточкой SD. (А лучше двумя, одну для эксперемента мег на 8-16 если не уверены в своих паяльных способностях)
2. Тонким многожильным проводом. (я использовал провод от CD-Audio шлейфа)
3.Фольгированным стеклотекстолитом. Не гетинаксом! (Можно купить на любом радиорынке, в крайнем случае обратитесь к любому электрику или электронщику он с вами поделится)
4. Паяльником мощностью 25ВТ или меньше. (чем меньше мощность тем лучше!)
5. Инструментом для разборки/сборки телефона.
6. Ну и конечно руками растущими от куда надо а не из [Censored] bigsmile;

Приступим к кропотливой работе

Первым делом нам нужно изготовить из стеклотекстолита болванку подобие нашей TransFlash карточки по размерам
для этого берем карточку TransFlash, ложим её на стеклотекстолит и обводим Ручкой CD-Pen (для надписей на диске) или любым другим тонким маркером
далее вырезаем и вытачиваем надфилем по контуру. если будет слишком большой толшины возьмите тонкий острый нож и расшепите стеклотекстолит на нужную толщину.
Выточили из текстолита по размерам кусочек полностью соответствующий нашей TransFlash.
Проверьте нормально ли она входит и выходит в разъём телефона
!!!!!ВНИМАНИЕ!!!!!
Вставлять выточенную болванку в телефон Только При Выключенном телефоне и Снятом Аккумуляторе!
Иначе можете перемкнуть контакты питания карточки и чтонибудь пожечь ;)

Далее самое сложное! :(
Нужно изготовить контакты на нашей карточке:
а. их можно вырезать (выцарапать)
б. их можно протравить
как протравить существует много способов: Медный купорос, Хлорное Железо, Кислота

Как не ошибиться с разметкой дорожек:
Я сделал следующим образом покрасил контактную часть болванки тонким слоем маркера и несколько раз вставил/достал
Только При Выключенном телефоне и Снятом Аккумуляторе!
после такой манипуляции прорисовались маленькие рисочки, здесь и должны быть дорожки....
О том как их теперь рисовать...
Я рисовал их тонким перманентным маркером и травил в хлорном железе
Хотя ИМНО было бы практичнее не рисовать их маркером а использовать лазерно-утюговый способ

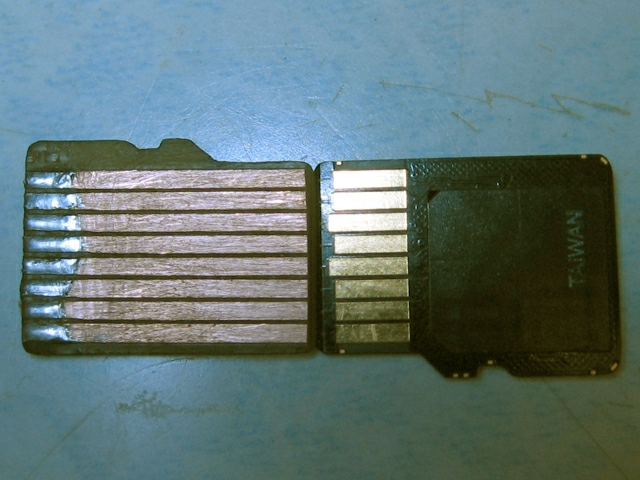

.... после удачного травления дорожек: (у меня это получилось с 3го раза)
Акуратненько, не перегревая, лудим краешки болванки так сказать со стороны пользователя bigsmile; и контакты SD карточки (которую мы предварительно аккуратно разобрали тонким острым ножиком)
далее нарезаем 8 проводков длинной 4-5 см для удобства (укорачивать будем потом)
подпаиваем проводки к болванке, сразу оговорюсь учтите что нужно чтобы болванка смогла влезть в резъём и между ней и съёнмой железной планкой при этом ещё как минимум пара милиметров оставалась!
Далее разбираем Флип телефона он крепиться 4мя болтиками и на 4х защелках
Две по бокам и две со стороны шарнира, вторые 2 снимутся сами за счет отгибания крышки
Сняли крышку Флипа. отдиранем на...[Censored] черную резинку снизу от экрана и залепляем эту область тонкой ИМПОРТНОЙ хорошо липнущей изолентой или МАЛЯРНЫМ скотчем на крайняк (Метод Китайцев :D )
вставляем болванку с припаянными проводами в разъём флэшки ложим разобранную SD карту контактами вверх на растоянии 5-7 мм от экрана или лучше на растоянии 2мм от нижних болтов, примеряем крайние провода и укорачиваем их по нужной днине при условии что нам их надо будет уместить так чтобы закрылась крышка!
Отмерили и обрезали крайнее провода. Достаем болванку с проводами подпаиваем крайние провода, потом все остальные согласно схеме из прошлого поста!

Осторожно включаем разоббранный телефон!
Ждем пока полностью прогрузится и вставляем получившуюся систему, тут же Форматируем флешку!
Для тех кто незнает как это делать Меню>Параметры>Состояние телефона>Устройство хранения>Меню>Формат
после форматирования проверяем нормально ли работает Флешка.
Если все Ok то вырубаем телефон, достаем нашу "систему", обматываем SD изолентой (Не переусердствуйте в этом, достаточно 1го слоя), вставляем обратно и АКУРАТНО Закрвыаем крышку.
Не торопитесь закручивать болтики, проверьте работоспособность. Если все работает закручиваем болтики собираем телефон и радуемся!

Надеюсь что помог вам описанием того как это сделал я ;)
Я вставил SD флешку на 256мб производства SanDisk отписывайтесь кто вставил больше и поведение телефона при этом!


Добавленно:
Вот и снова день настал clap;applo выкладываю фотки с более-менее хАрошим качеством bigsmile;



:pps: Кому понравилось Можете подарить мне за это плюсик
Если у когото нет возможности самому изготовить болванку а повторить данное оч охота то стучитись а асю помогу с болванкой

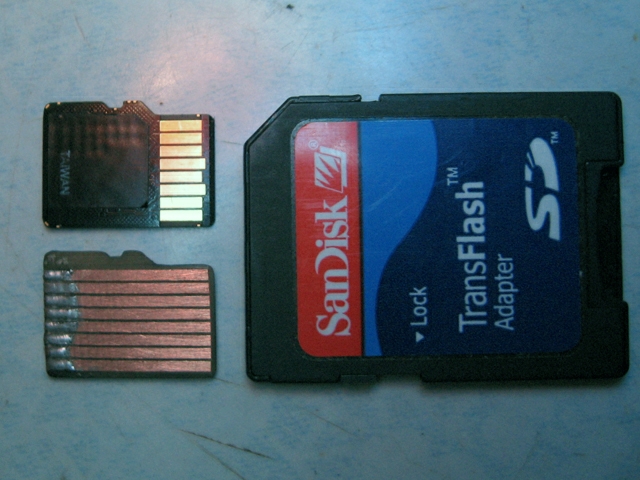

Вот Фотографии того как это дело выглядет!


Сообщение отредактировал К†улху - 24.11.2007, 22:30

[Ahua]

1Gb работает хорошо уже недели 3, только с перемычкой на схеме не определялась, поставил без нее, так понимаю схема взята с MOBILOIDа

[Ктулху]

1Gb работает хорошо уже недели 3, только с перемычкой на схеме не определялась, поставил без нее

А перемычку точно правильно ставил? а то я на форуме видал схемку где она не правильно нарисована была ;)
Хотя ИМНО на хорошей флешке её и не надо паять! У меня на самой флешке эти контакты уже замкнуты ;)

так понимаю схема взята с MOBILOIDа

нет, здесь же на мотофане ктото описывал этоже тока для е398 там и взял описалово
Просто на картинке нагляднее ИМНО

[sopot]

Идея и реализация супер, тока у меня возникли вопросы:
1 Карта должна быть sd или minisd?
2 Можно ли придумать способ работы карты с картридором, а то закачивать гиг, через телефон... starwars_draka; ,
например если провода подлиннее, получится ее вставить в переходник, а потом в ридер?

[Ктулху]

sopot
1. без разницы! в самом первом рисунке приведена схема как подключать и SD и miniSD
2. интересно конечно былобы, скорость закачки действительно оставляет желать лучшего....
если ченить придумаешь отпишись ;)

А на v535 можно сделать что нибть подобное?

oooleg
А в v535 разве есть карточка?

[sopot]

Фин, сам все таки я не рискну это делать( в своей жизни я паял только денди и чайник), а пойду в какой- нибуть подпольный сц, там и пусть думают, да и скорей всего это будет после нового года :( , а то мероприятие это затратное drink_drunks;
Так а если все таки провода подлиннее, хотябы на пару см, помещаться не будет?

[Ктулху]

sopot
ХЗ я не пробовал провода длинее делать так как не нашол куда бы их спрятать :(


Мысли на клаватуре:
вот бы и нам ченить придумали с прошивкой для увеличения скорости...
а то на е398 как читаю с последней прошивкой через MMCenter аж до 140кб/с off_topic;

[jura]

Тоже поставил себе карту от Kingston на 512mb и очень доволен т.к. обошлось сие удовольствин всего в 1000ре. Спасибо разработчикам этого проекта.

[Dimkin]

Все сделал согласно описанию, работало нестабильно - флэшка то определялась, то нет. Решил переделать переходник и взять провода с большим количеством жил. После присоединения к телефону нового переходника с SD-флешкой тел определяет FLASH как неотформатированный и предлагает форматировать, соглашаюсь, тел пишет: "Cбой форматирования. Повторите попытку?" и так бесконечно. При подключении к компьютеру в диспечере устройств видит накопитель, но ярлык в "Мои компьютер" не появляется - не могу форматнуть под виндой. :( Спаяно все правильно и как можно аккуратно - "прозванивал" не по разу все контакты. Кто что посоветует? Заранее благодарен!

[BEL-KANA-YRA]

У меня была похожая трабла, окалось замыкать не нужно было контакты.Выше об этом уже говорилось.Уже недели три без проблем 256 метров пашит.

[Coo1 NitRO]

Поставил себе 512Mb Kingston, работает идеально. Скорость около 100Kb. Перемычку нигде не ставил.

[Alinenka]

Эх.... а как же девушкам быть? =) Я вот при всем желании ничего подобного сотворить не смогу... А хочется ведь!
Может вам производство устроить?- переделыавть помаленьку,да и продавать - и себе прибыль, и другим хорошо.. =)

[Alexander555]

ФИН, а как все же определить - когда делать перемычку, а когда нет? ну то есть на каких картах (так понимаю именно от карты это зависит)? А то так-то с железом не дружу, а еще и на кофейной гуще гадать и в шаманские бубны бить - как-то не резон... легкий дымок из телефона не хотелось бы увидеть или за новой картой в магазин идти тож лень. :)

[grafmoto]

сейчас увидел в магазине ЭТО: Kingmax MicroSD 128MB http://www.memory.ru/catalog/img/big/KMX-TF-128_2.jpg за 650 р. и зачесались руки. такая же Transflash стоит > 1000р. есть у кого мнение об ЭТОМ?

[Alexander555]

А что тут думать - бери - 650 рэ - не деньги, правда и 128 метров - это не объем... Но запас карман нетянет...

[motorrus]

off_topic; Ну не все знают, что microSD=TransFlash и сама моторола об этом не так громко говорит.
Как в обзорах пишут обычно
Тип карты памяти: TransFlash
так люди и продолжают их брать, в душе ругаясь на цену off_topic;

[jCancer]

grafmoto,
зайди на сайт сандиск! Ты увидишь много интересного! В частности: до 256Mb карты называются transflash, a 512 и гиг - микроСД форм-фактор этих карт один и тот же.

[grafmoto]

Ну не все знают, что microSD=TransFlash и сама моторола об этом не так громко говорит.

я в курсе того, что они одинаковые, на интернет магазинах они пишутся как взаимозаменяемые, да и магазине еще раз подтвердили об этом, но какого цена почти в два раза ниже - не спроста ли? как на счет качества?

[jCancer]

grafmoto, попробуй найти microSD в реале на 128 метров! Уверяю, что на самой карте будет написано TransFlash

[grafmoto]

попробуй найти microSD в реале на 128 метров! Уверяю, что на самой карте будет написано TransFlash

дык я ее лично своими зенками созерцал. было написано Kingmax MicroSD 128MB. почти как тута: http://www.memory.ru/catalog/img/big/KMX-TF-128_2.jpg или тату: http://cooler-online.com/pic22/1212microsd.jpg

[jCancer]

Значит сандиск решила унифицировать стандарт и придти только к microSD (новые видимо и меньше 512 будут так называться).
P.S. у меня 256 TF

[Alexander555]

я так и не понял, вы что спорите - это одно и тож. Просто TF - оригинальное название первичного и единственного производителя - а МИНИСD - общее теперешнее наименование стандарта. Эта инфа из журнала Chip!!!

черт - ошибся - MicroSD - вот стандартное наименование теперешнее...

[Tiun]

Все сделал согласно описанию, работало нестабильно - флэшка то определялась, то нет.

У меня было также - во всем оказался виноват плохой контакт переходника с контактами на теле

[Alinenka]

А что мне делать?!!! Я тоже хочу карту памяти на 512!!! Ноу меня ж руки не тем местом растут,чтобы что-нить переделывать! =(((((

[Ктулху]

Alinenka Приезжай в гости сделаю :D
Для начала можно в аську постучать ;)

[OFF]ЗЫ Сории если [/OFF] off_topic;

[Alinenka]

Ха =) так ты того, сделай широкий жест - сделай мне такую милую microSDшечку и вышли по почте.... =)) а как уж там оплата..это дело десятое... =))) :D

[max84]

проделал эту вещь с подменой карточки, но одну 512-ти метровую угробил:(((
купил сначала SD kingston или kingmax 512 mb, но сразу незадача- она не в оболочке, из которой ее по ходу нужно извлечь, а цельная с корпусом из материала, похожего на керамику, короче из чего-то жесткого и хрупкого. Возникли проблемы с уменьшением толщины карточки,- стесал напильником верхнюю сторону карты. Все уместилось в телефон, но очень уж впритык как-то... Короче закрутил шурупы на крышке, перестало работать, раскрутил -пашит, думал где-то замыкает, но оказалось нет, она перегибалась и внутри че-то стало, короче кранты карточке
сегодня пошел, купил другую "нормальную" - никаких проблем, только на крашке внешней (которая прикручивается)
снутри нужно маленький отросточек стесать,- давити на карту и может ее повредить.
вцелом тема классная, если все делать как надо и карточку иметь нормальную B)

[Егор 88]

Народ!У меня прблема с miniSD на 128mb, когда создаёшь в папке аудио новый список воспроизведения, то когда выбераеш более 15 файлов тепо зависает или когда 15 думает около 15-20 секунд, что делать???
Карта KingMax.




З.Ы. Прошу не ругать мени на форум о флехах незаходит пишет,что там кокая то ошибка......

[Sharc]

А почему поднимается вопрос о том можно или нет переходник в кардридер впихнуть? СанДиск же продает микроСД вместе с СД адаптером. Другое дело: НЕУДОБНО КАЖДЫЙ РАЗ РАЗБИРАТЬ ТЕЛЕФОН!!! А флеш заливать по шнурку это не дело...

[Ктулху]

Народ!У меня прблема с miniSD на 128mb,  когда создаёшь в папке аудио новый список воспроизведения, то когда выбераеш более 15 файлов тепо зависает или когда 15 думает около 15-20 секунд, что делать???
Карта KingMax.
З.Ы. Прошу не ругать мени на форум о флехах незаходит пишет,что там кокая то ошибка......

Даже не знаю что и сказать.....
У меня у жены на 256 стоит карта, дак она на неё и по сотне песен заливает порой и не жалуется.....
Мой совет попробуй тело перепрошить! 6FR хоть и получше 24ой но всеравно глючная по сравнению с 90ой.
Я ща на работе с мини оперы пишу вечером из дома ссылку на прошивку дам

[CyberScorpion]

Поставил себе SD SunDisk на 1 Гб clap;applo clap;applo clap;applo .
Работает замечательно уже 2 дня. Изменения в скорости поиска/инициализации по сравнению с ТФ 256 Метров не заметил... Перемычку не ставил.

off_topic; По оффыциальной информации тело держит карты до гига. А никто не пробовал поставить больше?

[CyberScorpion]

Пробовал вшить патченую 474_90r с мотософта. В результате значительное увеличение времени инициализации/сканирования карты. так если на 6фр карта с 750 метрами мп3 подключалась секунд от 5 до 10 секунд, то инициализировать ту же карту на 90р менее чем за 30-45 секунд не получается

[LCF]

tranzistor,
А это всегда так долго ждать приходится при обращении к карте? Или только сначала после загрузки?

[aligatro]

tranzistor,
На моей проше нету тормозов :P хотя у меня стоит около 70 фоток, 20 песен и штук 10 видео.

[optima]

У меня на этой же проше нет тормозов. На флешке занято 136мб. Кстати aligatro, я только что изладил патч для 4BR - java на флешку, если надо, могу скинуть. Проверил закачкой 8 приложений - норма.

[tranzistor]

Нет,ну в принципе мне и на моей прошивке терпимо.Но моторола не знает пределов совершенству :)
Просто видел глюк,не хуже как раньше были на с350 - из плеера вышел уже,а мелодия ещё играет.При этом тело в состоянии зависона.А так "подключение устройства" идёт секунды 2-3.С 64мб было где-то вдвое меньше.
После перезагрузки всё нормально (странно!).На флэхе занято 300 метров,через телефон за..ся закачивать zootaz;

[MaximusTM]

Так я что т не понял одного момента. Ведь как я понял снять её без разборки тела не получится, а т.е. как я читал в мануалах надо обязателно перед прошивой вытаскивать флешь память и симку. Что делать в этом случае?

[LCF]

MaximusTM,
Ну незнаю... Я свое тело всегда шил с симкой и с карточкой. И накладок небыло.

[MaximusTM]

У меян есть только ММС хочу ппробовать плиз помогите там всего 7 контактов мне бы где схему достать и попробовать переделать).
Заранее спасибо
