Внешняя Usb батарея для МРх, Очередной энергосберегающий бред Поделиться Опции

[AndrewSh]

Как продлить время работы вашего любимца (тестировалось и хорошо работало на 220, должно работать на всех типах устройств, имеющих тип зарядки через USB разъем).
Для внешней подзарядки вам понадобится батарея 9 в типа "крона".

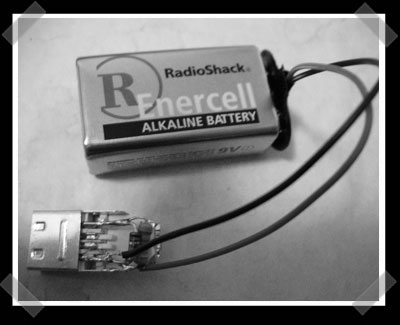

(Смотреть пристежку Ext bat 1.jpg)
Что для этого нужно:
1. Диод Зенера на 5.1v. Для нас более привычно сказать "стабилитрон"
2. Резистор 100 ohm или чуть больше. Опробован 330ohm - работает. Не пытайтесь использовать что-то ниже 100ohm.
3. Батарейка (крона) 9v и разъем к ней.
4. Разъем usb.
(Смотреть пристежку Ext bat 2.jpg)
Как сделать:
Распайка USB (см. пристегнутый файл)
1 Питание (красный)
2 Data - (белый)
3 Data + (зеленый)
5 GND (черный)

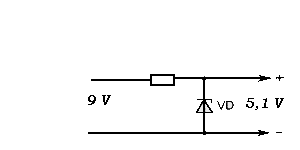

Стабилитрон ограничивает напряжение внешней батарейки до 5,1 в. Вешаем его между 1 и 5 контактом разъема USB (Внимательно с полярностью!!! См. пристежку Ext bat 6.gif ). Резистор ставим в разрыв плюса (красного провода). Он предохранит вас от неприятностей при снижении напряжения внешней батарейки ниже 5 в.

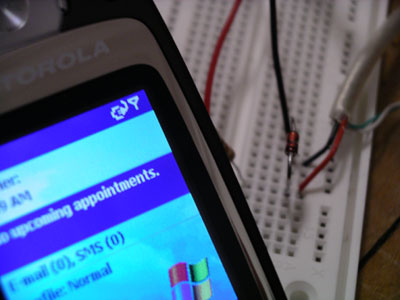

При подключении этого изделия к МРх должна появиться индикация заряда (Смотреть пристежку Ext bat 3.jpg)
P.S. Стабилитроны, я полагаю, подойдут: 2С151Т1 или КС407Г.

[Mirra de OZR]

Ай молодца... можно ссылочку на первоисточник clap;applo

[MOIF]

AndrewSh, как всегда молодца!

[AndrewSh]

OZR, нарыл на каком-то аглицком блоге для "очумелых ручек" вчера. Сидел на кухне с ноутбуком (вообще шил телефон на 3.70.12, писал XML homescreen и попутно лазил по всяким сайтам), поэтому сейчас не могу посмотреть IE History (сейчас за нормальным большим компьютером). Завтра после обеда гляну. Но там блог обо всем - не о телефонах. Куча всякой дряни. Прсто там какой то мужик рассказал с чужих слов, но объяснить толком не смог - благо, фотки приложил. Ну а схемки и текст я уже сам корябал.

MOIF, :) !

[AndrewSh]

Кстати, вместо стабилитрона можно использовать микросхемы стабилизации напряжения КРЕН5А, КРЕН5В, К(Р)142ЕН5А(В), LM7805C, NY7805C и т.д. на 5 вольт на выходе.

[чайник со свистком]

Здрасти. Никто не пробовал подцепить аккумулятор от nokia 3310. Распайка одинакрвай. и по размеру подходит.

[MOIF]

чайник со свистком, вот, почитай. <_<

[чайник со свистком]

а кто-нибудь это делал?

[-Fiss-]

Нужная вещь. Плюс и уважение тебе за затраченный серфинг Вот только когда руки освободятся.......

[MOIF]

Вот только когда руки освободятся.......

От чего освободятся?!

[-Fiss-]

2MOIF
Понял, юмор оценил.


Что-то не могу врубится как стабилитрон в данной схеме работает? Как отсекает 5,1 В?

Надо еще ток отрегулировать....

[WinAmp]

Ребята! Есть идея лучше: запедалить 4 аккумулятора миниатюрных на 1.2 вольта или батарею от какого нибудь эриксона и всё. заряжать её через сопротивление любым блоком петания и таскать с собой на дежурство или на романтическую ночь или попойку .

[AndrewSh]

...Есть идея лучше: запедалить 4 аккумулятора миниатюрных на 1.2 вольта или батарею от какого нибудь эриксона и всё...

Так может проще взять батарею от какого-нибудь МРх...

.... и таскать с собой на дежурство...

Куда таскать? Ты что, дежурный?...

...или на романтическую ночь или попойку....

А вот сюда надо презервативы тащить, а не аккумуляторы! Хотя... у каждого своя романтика :)

[чайник со свистком]

Привет. Это снова я. Со свистком который. Вощем попробовал я запихнуть батарейку от нокии 3310 в mpx200. У меня все получилось. красиво и ничего нигде не торчит. В смысле родная крышка от мотора закрылась, как на родном аккумуляторе. Чуток тяжелее, но своя ноша не тянет. MOIF, тебе сенькс. Желающим могу выслать процесс переделки.

[myweb]

Резистор ставим в разрыв плюса (красного провода). Он предохранит вас от неприятностей при снижении напряжения внешней батарейки ниже 5 в.

А можно ли тут по-подробнее, как сопротивление предохранит от снижения напряжения?

[AndrewSh]

myweb

А можно ли тут по-подробнее, как сопротивление предохранит от снижения напряжения?

Я просто переводил эту ахинею, не вдаваясь в детали. Ежели тебе надо - бери букварь по схемотехнике и развивай (исправляй, дополняй) эту тему.
Лично меня это не интересует (см. подзаголовок и делай соответствующий вывод).

[myweb]

myweb

Я просто переводил эту ахинею, не вдаваясь в детали. Ежели тебе надо - бери букварь по схемотехнике и развивай (исправляй, дополняй) эту тему.
Лично меня это не интересует (см. подзаголовок и делай соответствующий вывод).

В том то и дело, что я в схемотехнике начинающий, вот хотел спросить как оно происходит это ограничение и стабилизация.
дамал знающие люди подскажут

[Icelight]

Привет. Это снова я. Со свистком который. Вощем попробовал я запихнуть батарейку от нокии 3310 в mpx200. У меня все получилось. красиво и ничего нигде не торчит. В смысле родная крышка от мотора закрылась, как на родном аккумуляторе. Чуток тяжелее, но своя ноша не тянет. MOIF, тебе сенькс. Желающим могу выслать процесс переделки.

Вышли пожалуйста, будь добр Icelight@yandex.ru

[RomanK]

Привет. Это снова я. Со свистком который. Вощем попробовал я запихнуть батарейку от нокии 3310 в mpx200. У меня все получилось. красиво и ничего нигде не торчит. В смысле родная крышка от мотора закрылась, как на родном аккумуляторе. Чуток тяжелее, но своя ноша не тянет. MOIF, тебе сенькс. Желающим могу выслать процесс переделки.

Переделывал и я. Либо лижи не едут, либо одно из двух...
Скажу сразу, руки не кривые, и с мозгами всё впорядке.
Банку взял на 1600 милиампер, крышка не закрывается, но это не критично.
Что-то в этой всей бадяге с переделкой не так, ибо мы меняем только банку, контактную площадку с микрухой оставляем старую и судя по всему именно в ней и вся проблема. Потому как когда у меня стояла WM2003 в инженерном меню ID аккомулятора не поменялся. Соответственно контролер заряда управляет нею как старым АКБ. А судя из этой статьи, каждый тип АКБ заряжается по своему.
Результат переделки:
в первый день аппарат легко играл 6 часов MP3 с гарнитурой и вырубался при 20% заряда во время разговора.
За 2 месяца планка вырубания начала подниматься, пока не достигла 85%.
Сейчас телефон с 85% до 100% заряжается за 5-10 минут, и вырубается после 5-10 минут разговра или 2-3 часа простого лежания.
Замер напряжений показывает следующее, сразу после полного заряда 4 вольта, через 30-40 минут, 3.8 вольта, телефон показывает 90% заряда. Начинаю звонить напряжение остаётся таким же 3.8 вольта и не падает во время разговора совсем, через 2-3 минуты разговора телефон вырубается. Напряжение так и остаётся 3.8 - 3.7 вольта.
Господа электронщики, есть у кого нить мысли по этому поводу?

[asp03]

народ, а для Ровера М1 этот дополнительный аккумулятор подойдёт?
а какое напряжение аккумулятора у МРХ-ов?

[чайник со свистком]

Icelight, привет. Вощем забудь про переделку батарейку. больше мучений. В результате получается то, что телефон работает на день больше. Но так как банки нет, ни родной, ни чужой, то потроха там болтается и иногда контакты отходят. Я так чуть не сжег телефон. Купи нормальную батарейку.

[klimycht]

clap;applo молодец, стране нужны такие люди

[asp03]

кто-нибудь пробовал, получилось??
если получилось, дайте знать!

[linuxoid200]

Переделывал и я. Либо лижи не едут, либо одно из двух...
Скажу сразу, руки не кривые, и с мозгами всё впорядке.
Банку взял на 1600 милиампер, крышка не закрывается, но это не критично.
Что-то в этой всей бадяге с переделкой не так, ибо мы меняем только банку, контактную площадку с микрухой оставляем старую и судя по всему именно в ней и вся проблема. Потому как когда у меня стояла WM2003 в инженерном меню  ID аккомулятора не поменялся. Соответственно контролер заряда управляет нею как старым АКБ. А судя из этой статьи, каждый тип АКБ заряжается по своему.
Результат переделки:
в первый день аппарат легко играл 6 часов MP3 с гарнитурой и вырубался при 20% заряда во время разговора.
За 2 месяца планка вырубания начала подниматься, пока не достигла 85%.
Сейчас телефон с 85% до 100% заряжается за 5-10 минут, и вырубается после 5-10 минут разговра или 2-3 часа простого лежания.
Замер напряжений показывает следующее, сразу после полного заряда 4 вольта, через 30-40 минут, 3.8 вольта, телефон показывает 90% заряда. Начинаю звонить напряжение остаётся таким же 3.8 вольта и не падает во время разговора совсем, через 2-3 минуты разговора телефон вырубается. Напряжение так и остаётся 3.8 - 3.7 вольта.
Господа электронщики, есть у кого нить мысли по этому поводу?

Тоже под контроллер от старого аккума подставил банку емкостью 1200. Корпус аккума порезал, но крышка закрываеться. Вот только разницы в продолжительности работы не заметил. Надо как-то думать в направлении адаптации "планок" от "новых" банок под разъемы в теле.

[Gogan]

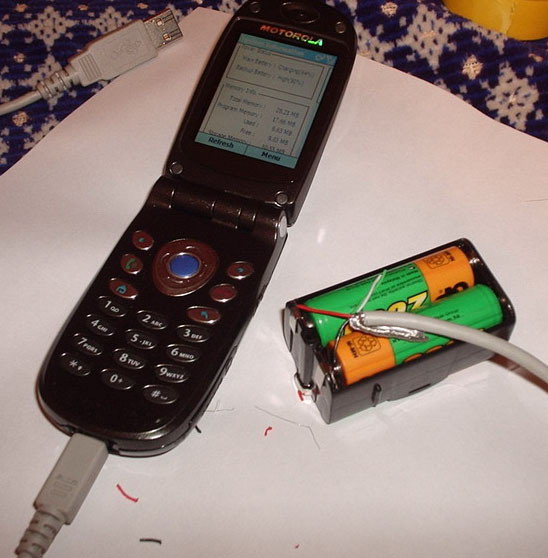

Всем привет!
Нашел кучу решений внешних usb батарей для своего mpx200 с 9вольтовыми кронами и стабилитронами, или (что лучше) с стабилизаторами напряжения типа LM7805, это все конечно хорошо, но выкладывать каждую неделю или чаще за новую батарейку, или покупать дорогостоящий аккумулятор на 9в и паять для него зарядное устройство - дороговато будет. Везде говорят, что если взять 4 АА аккума, то их не хватит, потому что 4х1.2в=4.8 вольт, при необходимых 5. Но, во первых полностью заряженные аккумы выдают больше, во вторых, может mpx'у хватит и 4.8, и даже 4.65 (при подсаженых акумах). Смела чиканув мини-юзб кабель, подключил блок из 4хАА к мобильному. На холостом выдавало 5.1 В, при подключении - 4.90 через 20 мин игры при подключенном - 4.79 В. Заряд батерии в мобильном растет. Посмотрим что будет со временем. Такой вариант намного проще, так как акумы можно легко подзаряжать и носить с собой, и они у меня уже есть, что немаловажно.

п.с. Родная батарея держит 3,5-4 часа игры, 2 дня если не юзать, только звонить 10-15 мин в день.

[ANTIBOBAH]

Gogan, неплохо придумал. У меня такие же мыслишки ходили.
Но не кажется ли вам, что ток в такой батарее будет маловат для зарядки мобильного аккума.
ведь по идее, аккумуляторы - те же конденсаторы, и при подключении конденсаторво друг другу, заряд распределиться поровну между тем и другим. А таким образом эффективность подзаряжающей батареи не используется на полную мощность.

[surg]

Gogan, неплохо придумал. У меня такие же мыслишки ходили.
Но не кажется ли вам, что ток в такой батарее будет маловат для зарядки мобильного аккума.
ведь по идее, аккумуляторы - те же конденсаторы, и при подключении конденсаторво друг другу, заряд распределиться поровну между тем и другим. А таким образом эффективность подзаряжающей батареи не используется на полную мощность.

Напротив, будет использоваться почти идеальная характеристика заряда:большой ток в начале с уменьшением в конце. 4 АКБ по 1800 мА\ч у меня работают с января 2006, обеспечивают почти 2 полных зарядки телефона или поддержку батареи телефона при длительной работе с приложениями. По работе бываю подолгу отлучен от розетки и компьютера и автономное зарядное здорово выручает. В дороге (естественно не за рулем) легко смотрел полнометражные фильмы. Конструкция проста - мини USB шнурок с отрезанным разъемом для подключения в комп припаян к боксу на 4 батарейки размера "АА" или R6, купленному в "Чип и Дип".Никаких диодов и резисторов, похоже ограничение тока уже встроено в телефон или разница напряжений зарядки и батареи не позволяет развиваться слишком большому току. Напомню, красный провод - плюс(+), черный- минус(-).

[Gogan]

Я тоже думаю что в телефоне достаточно умная схема, которая регулирует ток зарядки батареи и не сильно чуствительная к напряжению питания. Пользуюсь уже 2 недели таким подзарядом, 4х2000мА GP хватает на 2 полных заряда батерии также. Был один глюк, когда телефон почти сел, включил подзарядку, а аккумуляторы были полностью заряжены (5.6В), через 15 мин отключил, телефон показал 3 палочки, но после 40 минут музыки, не предупреждая о разряде батареи, выключился. После этого опять же подключал зарядку, все ок, похоже телефон не любит когда часто подключать и отключать зарядку

п.с. теперь то могу спокойно все 4 пары (почти 8 часов) рубиться или смотреть камеди клаб на телефоне =)

[Moto-spikeR]

а где можно найти схему распайки для мпх220?

[my revolution]

Moto-spikeR - Поиск рулит
