Железо ©, металл телефона и его кишки. Поделиться Опции

[Ктулху]

В этом разделе буде показана Motorola в техническом плане.
Здесь будут темы про железо телефона.
Как можно улучшить телефон, имея прямые руки и паяльник.
Ответы на вопросы как отремонтировать простейшие поломки в телефоне не неся его в СЦ
Прежде чем задавать вопрос в данной теме настоятельно рекомендую прочитать мануал Железо Е398

Для начала небольшой FAQ или проще говоря ЧаВо и ответы на них:

Q: как правильно называется отвертка которая нужна чтобы разобрать телефон
A: Т6

Q: У меня такой вопрос: можно ли сменить камеру от мотора e398 на какую нить другую, но 1,3 мегапикселя
A: Нет! это не возможно, для того чтобы камера с большем разрешением заработала придется еще перепаять все железо в телефоне обрабатывающее камеру и переписать программное обеспечение телефона чтобы телефон знал что у него новая камера.

Q: У меня телефон Е398 подойдут ли мне запчасти от похожих моделей E790/E798/E1Rokr?
A: Да! Эти телефоны полностью идентичны в части железа и имеют различия лишь в цвете корпуса, внешнем оформлении и программном обеспечении установленном производителем!

Q: как правильно сделать Test Point? можно ли его делать не отрывая металлического экрана?
A: не отрывая экрана можно! единственно что только может не получиться с первого раза попасть через щелку на контакт, как это сделать читаем тут
правильный порядок этой процедуры: замкнуть контакт ТП на Массу (общий провод, экраны), подать питание на телефон (присоединить аккумулятор или переделанный для зарядки кабель), отсоединить контакт ТП от Массы. Все тело в бланке!

Q: В магазинах продают дата кабеля с функцией зарядки телефона, можно ли переделать кабель что идет в комплекте, чтобы через него заряжалось?
A: не только можно, но и нужно! вот схема по которой это делается:
схему можно посмотреть тут
C таким кабелем можно безболезненно перепрошиваться при севшем аккумуляторе и даже без него вообще

Q: хочу переделать кабель но не знаю как правильно подобрать сопротивление, все что попадались были либо с несколькими цифрами или покрашенные в несколько полосок, прибора измеряющего сопротивления нет, как узнать сопротивление таких резисторов?
A: для цифровой маркировки первые цифры это номинал последняя это количество нулей, результат получаем в Ом
например:
473 это у нас 47 и 000 то есть 47 кОм
2472 это 247 и 00 то есть 24,7 кОм
с четырьмя цифрами встречаются относительно редко, это резисторы повышенной точности
если в резисторе присутствует буква R его сопротивление указано в Ом
например:
1R5 это 1.5 Ом

Цветовая маркировка:вот вам электронный декодор цветовой маркировки. просто вводим значения и получаем результат . Гораздо проще .
если на резисторе 4 полоски а не 5 то считаем БЕЗ 3ей цифры ;)
СХЕМА Е398
Версия темы на 02.12.2007 до зачистки

______.rar   ( 260.27 килобайт ) Кол-во скачиваний: 3352

Сообщение отредактировал Igor 06 - 17.5.2008, 9:15

[ROKR_E1]

Я набор отверток за 200р купил. но можно и одну отдельно, наминал Т6

[Midnight)sky]

Я тож хочу так сделать, так как радной выломался, но не на своей. На своей прозвонил тестером контакты и до прихода сюда нарисовал такую же схему, припаял проводки (сночало для пробы длинные) к 3,5 джеку, нифига ничё не пашет, только в телефоне все звуки проподают.
Что может быть?

Значит что-то где-то закоротил, судя по всему звук идёт на "гарнитуру". Проверяй контакт Земли и левого уха.

Ребята как вход для наушников заменить на обычный не на моторовский (я в порыве птяной ярости от того ,что сломался расшатал жестоко и там теперь дупло ) Вот хочу заменить на обычный ну или примерно переделать так ,чтобы музыка была в наушниках а разговаривать как по обычной трубге
киньте картинки как там чо выглядит

На предыдущей странице для кого выкладывались?
З.ы. история того, как и зачем ты отломал разъём и что там за дупло сейчас, в этой теме мало кому интересна.

случилась такая беда мой мотор е398 перестал ловить сеть. пошёл я в ремонт. сказали мне там что это ПЕРЕДАТЧИК слетел, а новый вставить 500р стоит . и я вспомнил что дома у меня ещё один мотор лежит. пожалиста выложите фотки где находиться этот передатчик. перепаять смогу сам . заранее спасибо

Странно, обычно говорят, что "Ты баран, ты прошивал, ты окунал в воду, ты перепаивал...". Короче смотри схему, на схеме микросхемы за 2 экранами - U50 и U150. По-моему, в последнем микруха - усилитель ВЧ сигнала. Скорее всего, его как раз и надо менять. Стоит он недорого, порядка 4-5 долларов. Маркировку могу написать, если надо.

[barad]

Midnight_sky, если можешь напиши

[Midnight)sky]

Midnight_sky, если можешь напиши

SKY77501-14, у самого с ним проблема. Надо заменить, а фена нету. Эта микросхема держится ножками, которые находятся под ней. Т.е. феном надо разогреть её, потом снять, поставить другую (как мне говорили - она будет ездить по контактам) и всё.

[ROKR_E1]

Кароче припоял пока так. Когда вставляешь наешники, тел. их определяет, но звук ни в наушники ни во внешний динамик не идёт. Провода и джек проверку прошёл, все работает, а когда припояешь в тел-нехочет. Я уже там все проверил, всё припоял правильно, что может быть?

[Midnight)sky]

Зря я наверно хотел сделать скан
Я, к сожалению, не могу ничего проверить, т.к. мне сделали одну "бяку", впаянный мной разъём щас где-то у кого-то в мусорнике лежит. У меня сейчас есть стандартный разъём и 3-х контактный переходник 2.5--3.5. Земля у тебя припаяна точно правильно, каналы припаяны к нужным контактам. Не знаю в чём дело... Возьми наушники, возьми 3 проводка (без разъёмов, просто провода), припаяй их к контактам, а потом просто руками подсоедини к штекеру, каждый провод к своему контакту, зажми руками и посмотри, будет ли звук в наушниках, или нет. Я так делал, но мои предположения и теории подтвердились всего одной верной попыткой.

Сообщение отредактировал Midnight_sky - 29.4.2008, 18:22

[ROKR_E1]

Midnight_sky,
Пасибо, я так уже пробовал, может это это дело в железе? может усилок накрылся? хотя музыку в телеф. через гарнитуру слушали не досго, гдето через месяц, сломался разём. Блинн, может всё это подключить к внешним динамикам? гдето была такая статья, а где не помню......

[Midnight)sky]

может это это дело в железе? может усилок накрылся?

Очень в этом сомневаюсь.

может всё это подключить к внешним динамикам?

А толку? Какая разница на чём воспроизводить звук, которого нет?
Я не знаю чем ещё помочь, тут ничего сложного нет (по крайней мере просто подсоединить и впаять провода, а не засунуть большой и широкий разъём в тел). В таких случаях - выпаяй всё нафиг и начни заново, завтра. Помогает, очень часто...

Сообщение отредактировал Midnight_sky - 29.4.2008, 18:40

[ROKR_E1]

Вот здесь:https://forum.motofan.ru/index.php?showtopic=75029&hl=%E3%ED%E5%E7%E4%EE
нашёл это: Неполадки:
1.Самая главная неполадка-это отсутствие каких-либо звуков в наушниках.Как лечить?Попробуйте залить свой какой-нибудь старый бэкап,лучше всего с 372-ой платформы,а потом перешейтесь вашей прошивкой.Если же это не помогло,то значит вы все-таки задели какой-то из контактов или перегрели что-то.Путь вам либо в СЦ(если они возьмутся припаять этот контакт),либо в палатку ремонта мобильников.




Я кстать прошил перед тем как переделать. Но звук то во внешних динамиках есть!! тока когда наушники подключаешь исчезает звук вовсе. Блин, а статья то для Е398, а у меня Е1.

[Midnight)sky]

Блин, а статья то для Е398, а у меня Е1.

Железо то одинаковое. Попробуй отпаять всё - будут ли динамики играть или нет.

[Ex1tbaby]

Тут по моему все понятно у тебя ,что то либо с проводами , либо ты ,что то там сжег

[MYermakov]

Если уж зашла речь о железе, то у меня есть успешный опыт разборки, чистки и последующей сборки дисплея от Е398. Если интересно, могу описать подробно этк процедуру. Жаль фоток не сделал тогдв, а повторять такой аттракцион не хочется

[ROKR_E1]

Железо то одинаковое. Попробуй отпаять всё - будут ли динамики играть или нет.

Внешние динамики норм. работают. Только когда наушники вставляешь, тел их определяет, но звук не идёт. На фотке видно же, что всё правильно спаяно. По моему дело в прошивке.

[Ex1tbaby]

Ребят а 2 плюса где находятцо и минус объясните плс :'( а то я ща чувствую упаяю там

[Sanya__e398]

Ребят,подскажите!!!

Когда я разговариваю,то мой собеседник мну не слышит......и когда я хочу что то записать на диктофон тож,не записываеться!!!

Дело в самом микрофоне,но я его менял и всёравно неработает!!!!

[Ex1tbaby]

Стал поять как и ожидалось упаял ,что то там теперь нетак ! Вход который припаял еще не проверял , а вот звук ,что самое мега интерестное в динамиках исчез , но если бы исчез вобще то все былобы понятно ,но не поют мелодий а когда звук регулируешь пиликает как и было еще решил позвонить , в ответ ничо не услышал , так ,что я спаял я так и не понял :'( кто разбирается в этой плате самой где я накосячил подскажите

Добавлено позже (1.5.2008, 21:28):
А вот еще в наушниках есть звук я по отведенным проводам проверил жаль нету гарнитуры проверил бы как бы позвонить ! Вобщем кто знает ,что я мог там упаять буду очень признателен

Добавлено позже (1.5.2008, 22:52):
Вопщем мои руки не из плеч дали о себе знать :'(
Я либо ,что то сжег либо еще чонить ! Вопщем ужс теперь у меня не телефон а аська с сим картой в беззвучном режиме пожизнено :'(

[Ex1tbaby]

Вопщем как я понял тел видит гарнитуру которой нету и все звуки в наушниках ,а если отпаиваешь её звуков нет все равно в динамиках ,то есть типа гарнитура все еще там вот ..Сами динамики работают будильник жарит ЩАс на трезвую голову чонить поделаю

[ROKR_E1]

Нашёл причину. Дело было в железе. Там какаято микро деталь отломалась, рядом с выходом.

[Ex1tbaby]

Блин вас тут шарющих реально много , а как помочь так все замолчали и никто ничо незнает ТТ

[XxxW]

В общем у меня такой вопрос, взял себе телефон E398+ есть 2 тел V635 (один из них сломан) я со сломаного тел "V635" взял экран и поставил на ешку... в итоге экран нормально работает... цветопередача стала более точная.... но один маленький косячёк всё же есть... экран менее яркий чем оригинальный у ешки... как объясните такую "схожесть" экранов??? и ещё, хочу напомнить, что у вэшки 262тыс цветов а у ешки 65тыс цветов свего...
ЗЫ я всё же хочу попробовать примостерить камеру от V635 для эксперемента... :-) вдруг получится хотя бы заставить работать :-)

[MARKyxa]

XxxW,
дисплеи эти норм подходят, но работать так и будет, лучше всего дисплей от л7, а с камерой врядли

[Midnight)sky]

В общем у меня такой вопрос, взял себе телефон E398+ есть 2 тел V635 (один из них сломан) я со сломаного тел "V635" взял экран и поставил на ешку... в итоге экран нормально работает... цветопередача стала более точная.... но один маленький косячёк всё же есть... экран менее яркий чем оригинальный у ешки... как объясните такую "схожесть" экранов??? и ещё, хочу напомнить, что у вэшки 262тыс цветов а у ешки 65тыс цветов свего...
ЗЫ я всё же хочу попробовать примостерить камеру от V635 для эксперемента... :-) вдруг получится хотя бы заставить работать :-)

Экраны Е398 и V635 действительно схожи. А разница в контрастности и яркости так же заметна, как и если поставить на Е398 дисплей от РОКРа, только в этом будет выше яркость. Но Е398 всё равно будет передавать максимум 64 тысячи цветов, потому что видеокарта не потянет больше. Ну примастеришь ты камеру, и что дальше?..

XxxW,
дисплеи эти норм подходят, но работать так и будет, лучше всего дисплей от л7, а с камерой врядли

Никогда не слышал чтоб на Е398 ставился дисплей от L7...

[MARKyxa]

Midnight_sky,
еще как ставятся, ток шлейф надо малость подогнуть, а дисплей от л7 куда красочнее

[Midnight)sky]

дисплей от л7 куда красочнее

Всё равно максимум 64 тысячи.

[MARKyxa]

Midnight_sky,
всеже на нем цвета четче и красочнее

[Igor 06]

Ex1tbaby остучись ко мне в асю попробую помочь.

Сообщение отредактировал Igor 06 - 4.5.2008, 14:17

[pesbaskerville]

совет хороший но так ты несовсем проверишь усилок и его цепь ведь линейный выход и выход на динамик две разные вещи . после линейного выхода сигнал еще усильвоется и поступает на динамик. лудший способ это осцилограф но можно проверить динамик путем замены их местами еще может запать разъем гарнитуры

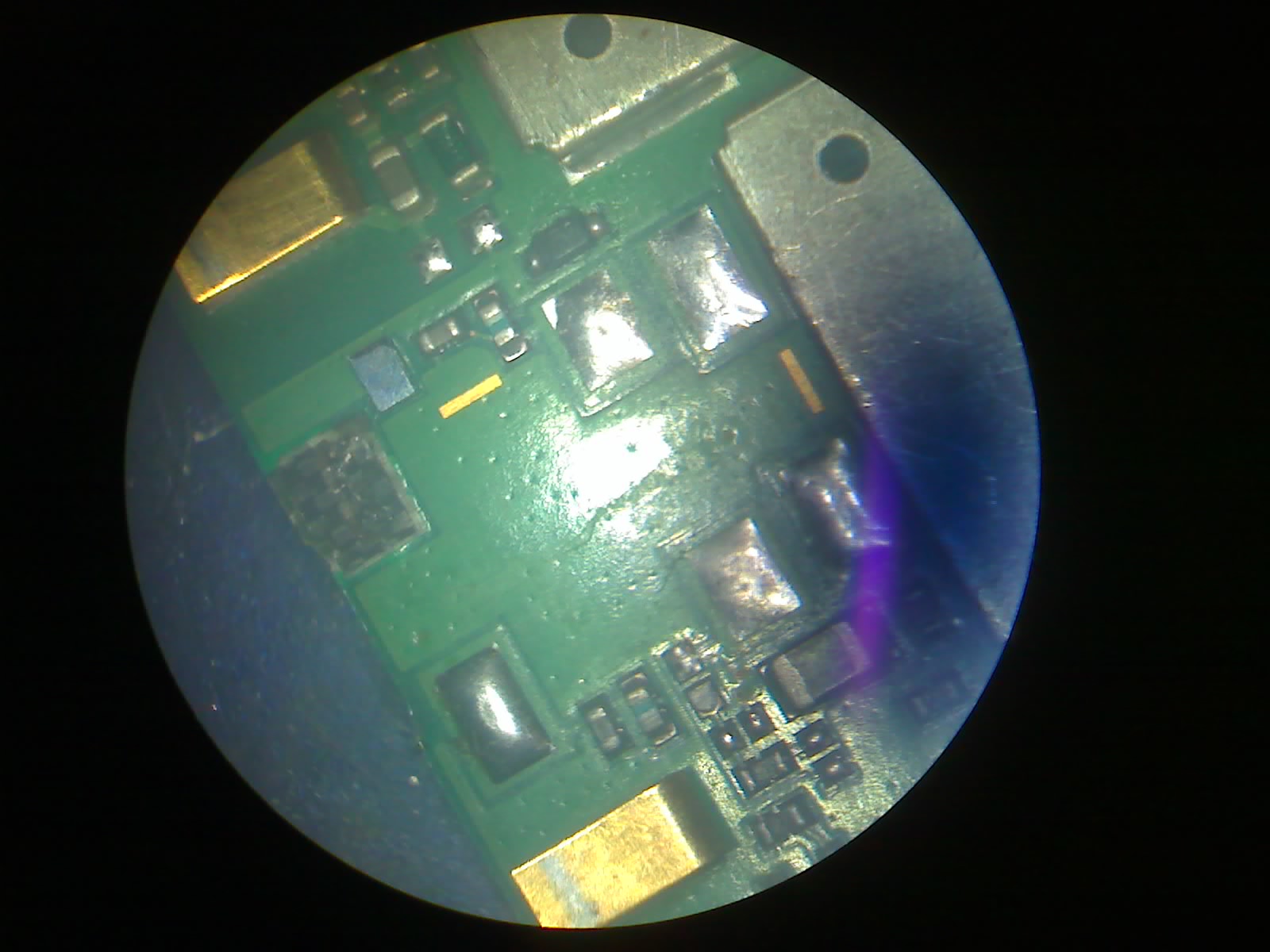

усилок. стоит под правым динамиком. причина - неправильное по каким-то параметрам питание. динамики можно не проверять, если знать их устройство, то опровергну один пост про 3 контакта. там используется два контакта - это раз, и состоит он из двух разночастотных динамиков - саб и обычная пищалка - это два. на самый крайняк, если не верится - поднапрячься и после долгих мучений проверить мультиком, фонариком, или часовой батареей. (если не захочется менять местами, собирать, включать) после линейного выхода (кстати, не совсем линейного, тут схему уже раза 3-4 выкладывали)сигнал делится на правое и левое, только вот левое пашет даже при выпаянном усилке, кто не верит - проверьте. А вот правое - за счет этого "усилка"

Добавлено позже (5.5.2008, 0:30):

В общем у меня такой вопрос, взял себе телефон E398+ есть 2 тел V635 (один из них сломан) я со сломаного тел "V635" взял экран и поставил на ешку... в итоге экран нормально работает... цветопередача стала более точная.... но один маленький косячёк всё же есть... экран менее яркий чем оригинальный у ешки... как объясните такую "схожесть" экранов??? и ещё, хочу напомнить, что у вэшки 262тыс цветов а у ешки 65тыс цветов свего...
ЗЫ я всё же хочу попробовать примостерить камеру от V635 для эксперемента... :-) вдруг получится хотя бы заставить работать :-)

а кто нить мерял напряжение на светодиодах подсветки дисплея? а видели как они припаяны? если нет, то попробуйте, может тогда вопросов по яркости меньше будет. Да, для совсем замороченных - рекомендую поколдовать с пленками экрана, повтыкать с других мобилок, поменять местами... заменить фон на рисунок или голограмму... неплохо смотрится.

Добавлено позже (5.5.2008, 0:44):

У меня тут возник ряд вопросов...
Запчасти возьму на gsm-remont.ru (моск), если есть ещё варианты, то подскажите...

Подложки я так понял все одинаковые, а вот с аккумами и корпусами есть вопросы....
На части сайтов видел, что корпуса идут вместе с наклейкой "e398" внизу корпуса и "М" на динамике...
В мануале же я так понял, что их не было.... Я просто посеял наклейку нижнюю...
Что идёт в комплекте с оригинальным корпусом?
По батареям же такой вопрос...
http://www.slk-service.ru/catalog/image.php?g_id=6980
Аккумулятор Craftmann для Motorola E398, 1050 mAh, Li-ion Тип: BX610
Есть ли смысл такую искать? Просто в теме по аккумам, я такую не нашел в списке совместимых....

В gsm ремонте есть только "Аккумулятор Motorola E398/ ROKR E1 Li-Ion 850мА/ч" и на 750 мА/ч....
О_О
http://shop.siriust.ru/advanced_search_res...amp;x=0&y=0

Странные цены.....

покупал корпус. буква м там есть, но из дешевой пластмассы и плохой краской - китай. то же самое про кнопки, сетки там из промокашки (кошмар - взял со старого корпуса) снизу корпуса наклейка также была в комплекте, но я взял так же старую, по тем же причинам. Про корпус, если со старого отскоблить резину - получается неплохой черный глянец, проверено. Сегодня купил китайский аккумулятор с надписью оригинальный (ржал минут 5) пашет. И в евросети брал года 3 назад, тоже пашет. А в целом, трубе по мойму пофиг, какой в ней аккумулятор, только придется немного поступиться качеством самого аккума. Так же недавно менял на z3. Тоже пашет и не хуже родного.

Добавлено позже (5.5.2008, 0:52):

Короче такая ерунда...
Очень часто не срабатывает 7ка, т.е. практически не работает...
Мои действия:
1 Прочищал мс на обратной стороне платы
2 Менял саму плату...с ней таже хрень
3 Прошивал...
4 Менял саму замыкающую круглую пластиночку на плате...
Я больше не знаю что можно сделать...
Подсобите, а?

про кнопки. кастати, многие интересуются. внимательно изучайте контакты на главной плате - пайка там гумно. Перепаял - заработала. смотри фото ниже.

Добавлено позже (5.5.2008, 1:08):

" не правильно ты, дядя Фёдор, колбасу ешь"...
в разъеме есть контакт который замыкается когда наушники не подключены, вот он то и перестал, замыкается. прозвони разъем - на нём должно быть 5 или больше "ног". Когда разберешься, напаяешь перемычку и будет тебе счастье. Можешь не парить мозги и отнести тело в ремонт - там новый разъем запаяют.

djfox08, тело с приколами, но после долгих прыганий с бубеном выяснилось что это программная проблема - основной фон даёт именно прошивка. Проблема в том что через Bezols's P2KTools P2K_Toolsгромкость не регулируется...времени изучать ПО тела нету, возможность его менять - всегда найдётся.

ЗЫ телу уже больше 2х лет, коробки уже нет, да и доков...о каком СЦ может быть речь?

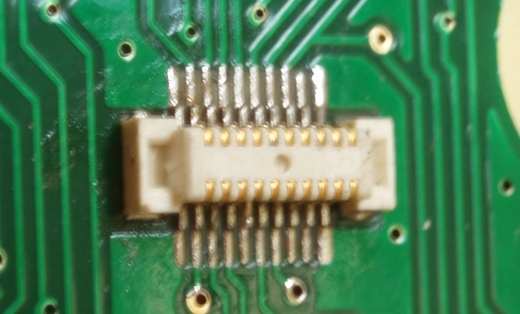

а ну-ка, покажите мне эту перемычку
,фото прикрепил. я без разьема хожу полгода, а подключаюсь через стерео бт. Звук в динамиках есть. И где ты изучал конструкцию - в китайских плеерах?

Добавлено позже (5.5.2008, 1:27):

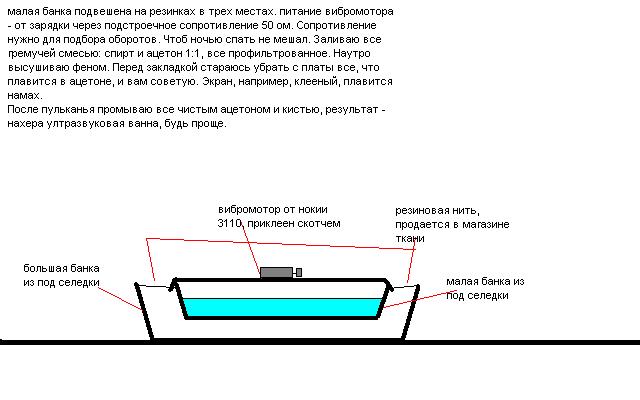

кто видел в СЦ промывку - поймет. предлагаю свой способ купания плат. может кому и пригодится.

Добавлено позже (5.5.2008, 2:15):

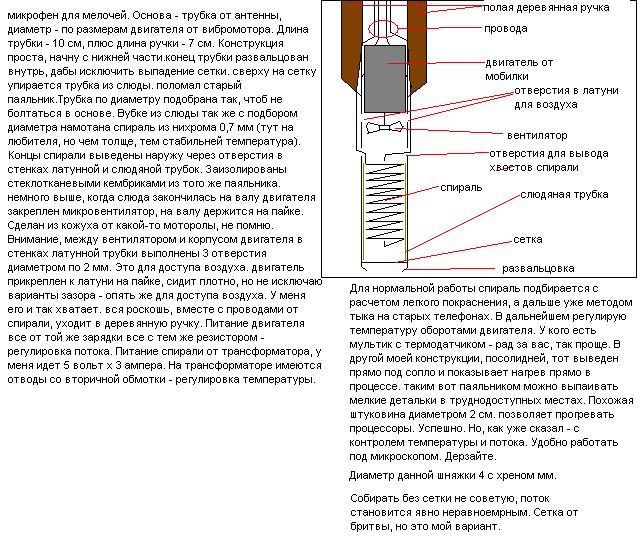

еще одна самоделка - фен для пайки. делается из сподручных и доступных вещей.


экран от л7? Прям щас и попробую....

Сообщение отредактировал pesbaskerville - 4.5.2008, 23:23

[pesbaskerville]

Экран от л7 смотрится лучше. Автору эксперимента + Кстати, менял нагорячую. Жестко, но правда.

[Igor 06]

pesbaskerville насчет уз скажу что в твоей ванне больше плюсов чем в магазинной ультро звуковой хотябы потому что ультрозвук сильно разрушает стекляшки
позволь поинтересоватся чем фильтруешь?


Сообщение отредактировал Igor 06 - 5.5.2008, 9:44

[belkashu]

Блин.... привезли подложку клавы.... Так там разъём другой... Он в комплекте лежит..

Это на всех так???

[belkashu]

фото не получается приду домой сделаю....

в общем: у стандартной подложки разъём насаживается на конектер на основной плате....
А у той подложки что я взял наоборот...

[Midnight)sky]

Значит ты не ту подложку взял, раз она не насаживается.

[belkashu]

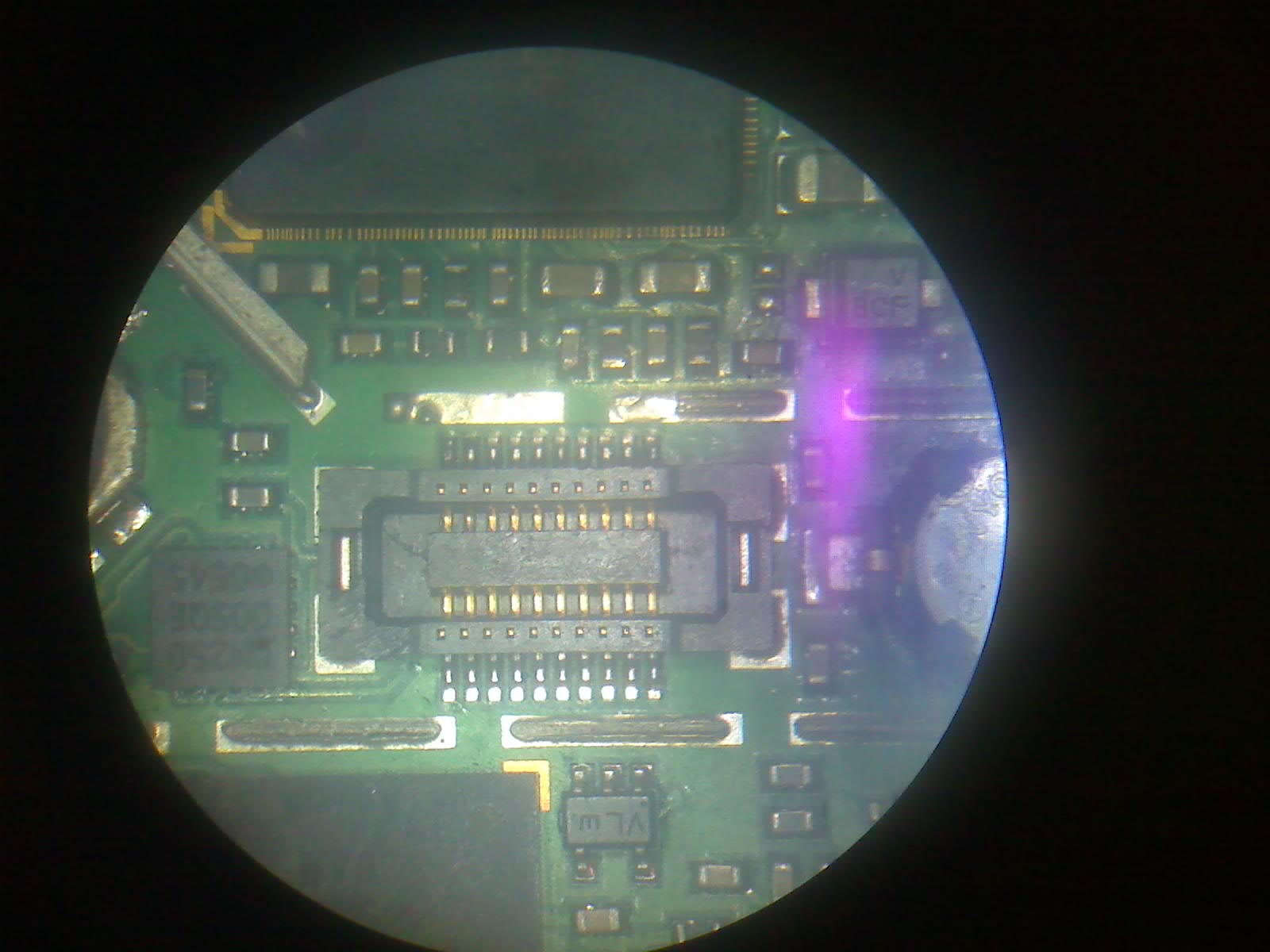

сфоткал.... обрезал... но весят всеравно по 100 кб.... Ну и руки емного тряслись когда фоткал.... не фотограф я...

1 - разъём подложки






2 - разъём который был в комплекте к подложке (типа паять на основную плату.... я так понял)


Добавлено позже (8.5.2008, 8:56):


Добавлено позже (8.5.2008, 8:56):
фигасе..... не вижу второго аттача

Сообщение отредактировал belkashu - 8.5.2008, 4:54

[Igor 06]

подручных? спасибо, поржал
з.ы. я не просил удалять мои посты

а что такого полезного в твоем посте кроме флуда.... объясни мне плиз...
в следующий раз предупреждать не буду....

[belkashu]

вот вторая фотка...

Подскажите...

Когда брал подложку было написано для e398.... Хотя на заборе тоже написано...
Пробовать поменять? Или на всех так?


Что-то я хоть убей не вижу аттача.... Это только у меня не видно? вроде кеш тока почистил...



Сообщение отредактировал belkashu - 8.5.2008, 9:21

[NIMUS]

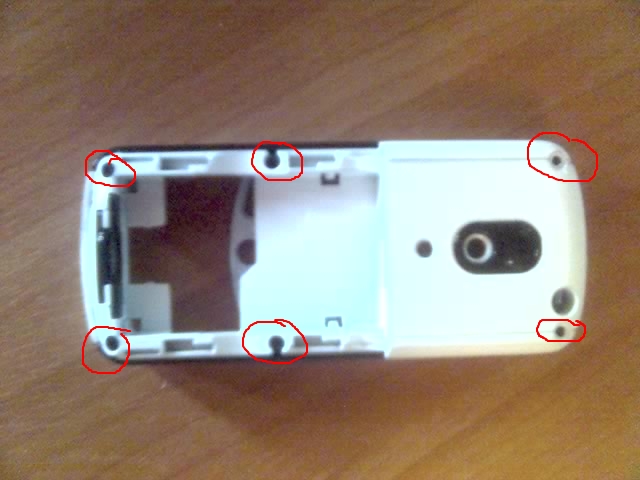

Люди, вот купил я отвёртку, открутил шурупчики(все 4), а телефон не разбирается, сверху где наушники хорошо расходитя(даже динамики видно),снизу не очень, а в районе смарт кнопки нифига Такое чувство что там ещё чё то корпус держит, я бы потянул посильнее но боюсь тело угробить. Так вот вопрос нужно тянуть сильнее?Или какая-нибудь фишка есть с помощью которой можно телефон разобрать без усилий?

Сообщение отредактировал NIMUS - 8.5.2008, 11:24

[Евгений89]

NIMUS
там 6 шурупчиков

Сообщение отредактировал Евгений89 - 8.5.2008, 13:35

[NIMUS]

NIMUS
там 6 шурупчиков

Спасибо большое,те которые посередине я их просто не заметил они были заклеены наклейками с иероглифами.Причём левый с синими иероглифами, а правый с красными

[pesbaskerville]

Этим самым постом я хотел, чтоб многоуважаемый pesbaskerville объяснил что в его понимании подручные средства, или чтоб он как минимум опроверг мои слова.

Для специально одаренных - банки из под селедки идут в комплекте с селедкой и продаются в продуктовом магазине. Они пластиковые, по крайней мере у нас. Три пятисантиметровых резиновых жгутика продаются, как резиновая нить в магазине ткани, на крайняк можно вытянуть да хоть из трусов. Ацетон и спирт. Тут вообще без вопросов, это даже бомжи находят. Вибродвигатель - очень труднодоступная и засекреченная деталь. Антенна от старого ТВ и деревянная ручка от паяльника. Мужик, да ты что , прикалываешься? Что в ваших краях из вышеперечисленного находится под печатью закона?

[pesbaskerville]

я описывал методы для работы с платой телефона для людей хоть немного этим занимающихся. я на это обучался, паяльником балуюсь с 6 лет. итого - 20 лет стажа. за последние 5-6 лет у меня накопилось куча бытых телефонов с моторчиками. кому по почте выслать? Если нет такого моторчика, то возникает вопрос - а правильную ли тему читем? Может тогда проще сразу в СЦ нести и не морочить голову глобальной проблемой - где в нашей стране найти старый паяльник, баночки, моторчик... извиняюсь за флуд, но как-то надо этот вопрос сразу пресечь.
снизу этой страницы есть ссылка - запчасти для сотовых....

Сообщение отредактировал pesbaskerville - 12.5.2008, 13:44
