В этом разделе буде показана Motorola в техническом плане.
Здесь будут темы про железо телефона.
Как можно улучшить телефон, имея прямые руки и паяльник.
Ответы на вопросы как отремонтировать простейшие поломки в телефоне не неся его в СЦ
Прежде чем задавать вопрос в данной теме настоятельно рекомендую прочитать мануал Железо Е398
Для начала небольшой FAQ или проще говоря ЧаВо и ответы на них:
Q: как правильно называется отвертка которая нужна чтобы разобрать телефон
A: Т6
Q: У меня такой вопрос: можно ли сменить камеру от мотора e398 на какую нить другую, но 1,3 мегапикселя
A: Нет! это не возможно, для того чтобы камера с большем разрешением заработала придется еще перепаять все железо в телефоне обрабатывающее камеру и переписать программное обеспечение телефона чтобы телефон знал что у него новая камера.
Q: У меня телефон Е398 подойдут ли мне запчасти от похожих моделей E790/E798/E1Rokr?
A: Да! Эти телефоны полностью идентичны в части железа и имеют различия лишь в цвете корпуса, внешнем оформлении и программном обеспечении установленном производителем!
Q: как правильно сделать Test Point? можно ли его делать не отрывая металлического экрана?
A: не отрывая экрана можно! единственно что только может не получиться с первого раза попасть через щелку на контакт, как это сделать читаем тут
правильный порядок этой процедуры: замкнуть контакт ТП на Массу (общий провод, экраны), подать питание на телефон (присоединить аккумулятор или переделанный для зарядки кабель), отсоединить контакт ТП от Массы. Все тело в бланке!
Q: В магазинах продают дата кабеля с функцией зарядки телефона, можно ли переделать кабель что идет в комплекте, чтобы через него заряжалось?
A: не только можно, но и нужно! вот схема по которой это делается:
схему можно посмотреть тут
C таким кабелем можно безболезненно перепрошиваться при севшем аккумуляторе и даже без него вообще
Q: хочу переделать кабель но не знаю как правильно подобрать сопротивление, все что попадались были либо с несколькими цифрами или покрашенные в несколько полосок, прибора измеряющего сопротивления нет, как узнать сопротивление таких резисторов?
A: для цифровой маркировки первые цифры это номинал последняя это количество нулей, результат получаем в Ом
например:
473 это у нас 47 и 000 то есть 47 кОм
2472 это 247 и 00 то есть 24,7 кОм
с четырьмя цифрами встречаются относительно редко, это резисторы повышенной точности
если в резисторе присутствует буква R его сопротивление указано в Ом
например:
1R5 это 1.5 Ом
Цветовая маркировка:вот вам электронный декодор цветовой маркировки. просто вводим значения и получаем результат . Гораздо проще .
если на резисторе 4 полоски а не 5 то считаем БЕЗ 3ей цифры ;)
СХЕМА Е398
Версия темы на 02.12.2007 до зачистки
Сообщение отредактировал Igor 06 - 17.5.2008, 9:15
Здесь будут темы про железо телефона.
Как можно улучшить телефон, имея прямые руки и паяльник.
Ответы на вопросы как отремонтировать простейшие поломки в телефоне не неся его в СЦ
Прежде чем задавать вопрос в данной теме настоятельно рекомендую прочитать мануал Железо Е398
Для начала небольшой FAQ или проще говоря ЧаВо и ответы на них:
Q: как правильно называется отвертка которая нужна чтобы разобрать телефон
A: Т6
Q: У меня такой вопрос: можно ли сменить камеру от мотора e398 на какую нить другую, но 1,3 мегапикселя
A: Нет! это не возможно, для того чтобы камера с большем разрешением заработала придется еще перепаять все железо в телефоне обрабатывающее камеру и переписать программное обеспечение телефона чтобы телефон знал что у него новая камера.
Q: У меня телефон Е398 подойдут ли мне запчасти от похожих моделей E790/E798/E1Rokr?
A: Да! Эти телефоны полностью идентичны в части железа и имеют различия лишь в цвете корпуса, внешнем оформлении и программном обеспечении установленном производителем!
Q: как правильно сделать Test Point? можно ли его делать не отрывая металлического экрана?
A: не отрывая экрана можно! единственно что только может не получиться с первого раза попасть через щелку на контакт, как это сделать читаем тут
правильный порядок этой процедуры: замкнуть контакт ТП на Массу (общий провод, экраны), подать питание на телефон (присоединить аккумулятор или переделанный для зарядки кабель), отсоединить контакт ТП от Массы. Все тело в бланке!
Q: В магазинах продают дата кабеля с функцией зарядки телефона, можно ли переделать кабель что идет в комплекте, чтобы через него заряжалось?
A: не только можно, но и нужно! вот схема по которой это делается:
схему можно посмотреть тут
C таким кабелем можно безболезненно перепрошиваться при севшем аккумуляторе и даже без него вообще
Q: хочу переделать кабель но не знаю как правильно подобрать сопротивление, все что попадались были либо с несколькими цифрами или покрашенные в несколько полосок, прибора измеряющего сопротивления нет, как узнать сопротивление таких резисторов?
A: для цифровой маркировки первые цифры это номинал последняя это количество нулей, результат получаем в Ом
например:
473 это у нас 47 и 000 то есть 47 кОм
2472 это 247 и 00 то есть 24,7 кОм
с четырьмя цифрами встречаются относительно редко, это резисторы повышенной точности
если в резисторе присутствует буква R его сопротивление указано в Ом
например:
1R5 это 1.5 Ом
Цветовая маркировка:вот вам электронный декодор цветовой маркировки. просто вводим значения и получаем результат . Гораздо проще .
если на резисторе 4 полоски а не 5 то считаем БЕЗ 3ей цифры ;)
СХЕМА Е398
Версия темы на 02.12.2007 до зачистки
______.rar ( 260.27 килобайт )
Кол-во скачиваний: 3352
|
Сообщение отредактировал Igor 06 - 17.5.2008, 9:15

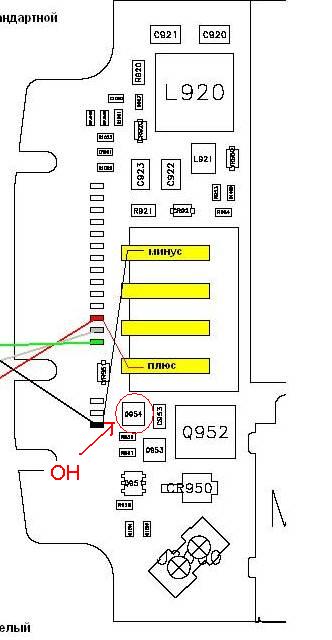

),затем (открыл корпус достал тело перековырял 1.2.3 контакты,припоял),затем случайно оторвал 2 контакт дата кабелем
