Давай те совместно выкладывать здесь наработки по ремонту и замене внутренностей MPX 220.

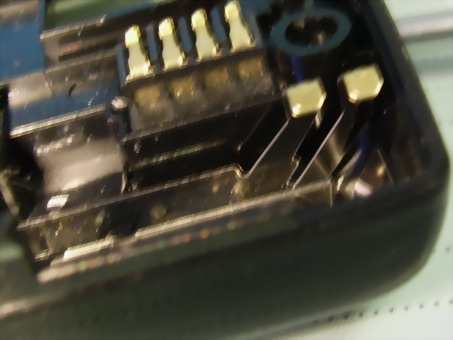

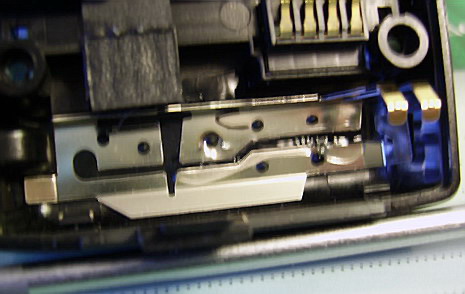

Первый мой ремонт связан с картоприёмником Симки. Замечено что при частой замене симок в телефоне загинаются контакты. Пришлось мне разбирать свой тел состоящий на гарантии.
Вот фотки первого разбора.

[Mirra de OZR]

Smeshilka,

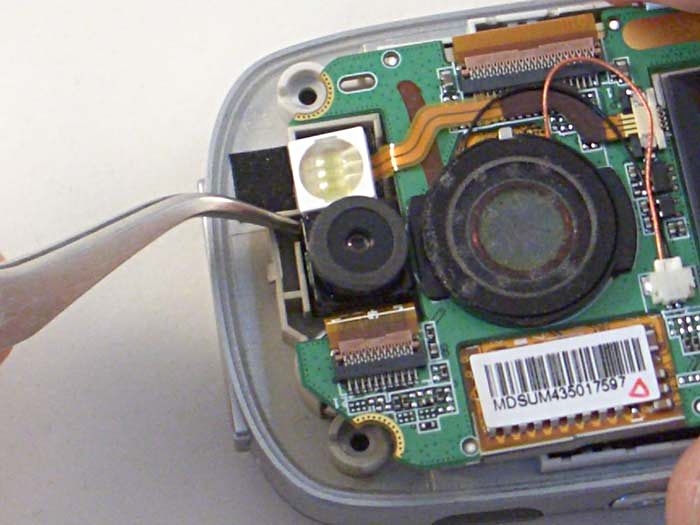

Очень позновательно =) Вот давно выкладывал у себя фотоотчёт по разборке MPx220

[Danko]

Первый случай: прерывается зарядка, при поддёргивании штекера опять заряжает.
Причина: контакты питания на плате от штекера отлителию

Второй случай: Выключился и не включался.
Причина: згорел предохранитель питания

[Rusher]

У меня такая проблема. Иногда случается, что тело просто напросто выключается, если просто пальцем, не сильно, ударить по крышке аккумулятора с правой стороны (если смотреть на тело с клавиатуры). Случается не очень часто, да и аппарат я свой особо не бью, но вот просто на стол чуть сильнее положишь и всё... Разбирать не хочется, но, наверное, придётся... Может кто подскажет в чём проблема может быть? Может конденсатор какой не допаяли грёбаные тайванцы?

[Aragorn]

2Rusher Все проще просто акум от удара отходит :)
бумажку подложи сзади и все Ок будет
PS Где то я это уже писал :)

[Smeshilka]

Ставлю под сомнение.

Второй случай: Выключился и не включался.
Причина: згорел предохранитель питания

[Smeshilka]

И схемка аппарата нашлась

[Smeshilka]

Я сам тел не могу свой разобрать, гарантия ещё действует. Люди кто разбирал тел, к вам вопрос- где стоит микруха динамика? Хочу с ней поэкспериментировать но только после того как найду инфу по ней. Как я говорил в похожем топике, наш динамик орёт достаточно громко, если его поставить на другой тел. Я ставил его на семёна а65, и басы появляются и громкость хорошая.

[Пароль]

Монтажная схема, может поможет? Лежит здесь фотоотчет, посмотри.

[Smeshilka]

Вот нашёл распиновку разьёма 220-го.
Mobile phone interface pin Description
1 GND
2 R=25 or 33 KOhm to GND
3 +6v charge voltage
4 Tx
5 Rx
6 RTS
7 Vbus (connect to pin 3 if not used as IC power)
8 CTS
9 DCD
10 RE
11 DTR
12 DSR
13 Serial Enable (if this pin is not pulled to ground your serial cable will not work)

Pins 6,8; pins 13 and 1 should be shorted in cable.

Сообщение отредактировал Smeshilka - 4.6.2006, 3:34

[Smeshilka]

Если всё же вам пришлось обратится в ремонт то вот ориентировачные цены.


П Р Е Й С К У Р А Н Т
на сервисные услуги по ремонту сотовых телефонов

№ Содержание ремонта Стоимость
1 Тестирование устройства.
Клиенту выдается протокол измерений 120,00р.
2 Расширенное тестирование устройства.
Клиенту выдается протокол измерений и техническое заключение. 240,00р.
3 Программирование номера телефона.
Только для телефонов NMT-450. 120,00р.
4 Тестирование (восстановление) аккумуляторов.
NiCd, NiMH, SLA, Li-ion. 120,00р.
5 Разблокировка устройства.
Снятие кода телефона установленного клиентом. Гарантийным случаем не является. 400,00р.
6 Обновление программного обеспечения.
Включает установку русифицированной версии. 400,00р.
7 Простой механический ремонт.
Ремонт и замена механических частей для телефонов 1-ой категории сложности. 300,00р.
8 Сложный механический ремонт.
Ремонт и замена механических частей для телефонов 2-ой категории сложности. 500,00р.
9 Простой электрический ремонт.
Ремонт электрических цепей телефона, пропайка с заменой компонентов для телефонов 1-ой категории сложности. 450,00р.
10 Сложный электрический ремонт.
Ремонт электрических цепей телефона, пропайка с заменой компонентов для телефонов 2-ой категории сложности. 750,00р.
11 Ремонт радиоканала.
Ремонт требующий замены BGA элементов или полной настройки параметров радиоканала для телефонов 1-ой категории сложности. 900,00р.
12 Сложный ремонт радиоканала.
Ремонт требующий замены BGA элементов или полной настройки параметров радиоканала для телефонов 2-ой категории сложности. 1 200,00р.
13 Ремонт повышенной сложности.
1 500,00р.

[Пароль]

+ Стоимость замененных деталей, доставленных спец. самолетом.

[Smeshilka]

Решил опробовать один спосод для улучшения связи.

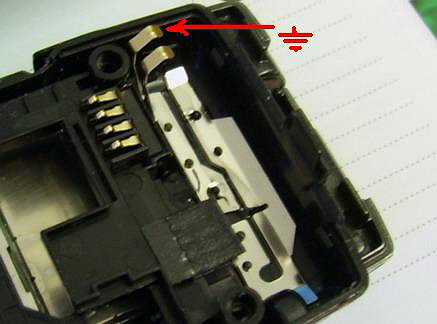

Дело в том что если не занулять второй контакт внутренней антены, то качество связи улучшается на 25%.
Минусов пока не заметил.

[Внештатный Командир Земли]

А ты померь уровень радиации возле уха :)
Желательно при включёном ГПРСе :)

[Mantisss]

На гарнитуре бывает отходит правое ухо(то, на котором висит кнопка). Предположительно, провод переломился где-то в районе кнопки(но не факт). Как диагностировать место обрыва и как вылечить?

[Mantisss]

Посмотрел, потыкал, по всей видимости обрыв произошел внутри корпуса кнопки гарнитуры, оборвался верхний провод(тот, который выходит из корпуса кнопки к наушнику). Как разобрать корпус кнопки, чтобы потом можно было собрать его обратно, после починки?

[Внештатный Командир Земли]

Mantisss
Если есть дихлорэтан (или что-то похожее), то можешь смело разрезать острым ножом пополам. Если нет - мазать края моментом неэтично выглядеть будет.
Поясняю - в двух местах корпус посажен на клей.

[Mantisss]

Ды щас в любом магазине можно купить суперклей за 7 р. держит крепко, жидкий, прозрачный, так что склеить проблем думаю не будет. Вопрос в другом:можно как-нить поближе сфоткать именно саму структуру, где лучше поддевать, где крепится крышка, где потом клеем мазать, чтобы на место вернуть?

[Внештатный Командир Земли]

Ксожалению лучше сфоткать врятли получится - неимею цифровика, а камера 220го на такое врятли способна.
на скорую руку сварганил схемку в пэйнте :)

Чёрные точки - штырьки
Синяя линия - места смазывания клеем :)
По всему диаметру идёт бровка.

[Mantisss]

Респект! А ширина части для смазывания достаточна? Просто я боялся, что она меньше миллиметра будет в ширину...

[Внештатный Командир Земли]

Общая толщина стенки порядка 1,5-2мм. Впринципе иголкой аккуратно намазать мона :)

[sypersava]

Добрый день!
На моем МРх220 очень плохо слышно собеседника, никто с таким не сталкивался?

[Mantisss]

Добрый день!
Когда я говорю со смарта собеседник плохо слышит меня, что делать?
Тебе советую отклеить пленку с динамика и во время разговора потыкать кнопки громкости на корпусе сбоку(в основном, верхнюю), пока не получишь желаемую громкость. Если даже на максимально громкости будет также, то меня опсоса(свой и собеседника) или тыкать во время разговора громкую связь.

[sypersava]

Когда я говорю со смарта собеседник плохо слышит меня, что делать?
Тебе советую отклеить пленку с динамика и во время разговора потыкать кнопки громкости на корпусе сбоку

Спасибо, я знаю где находятся кнопочки громкости, меня слышат нормально, пленочки _ВСЕ_ _КРОМЕ_ экрана поснимал...

В динамике наблюдаются искажения, поначалу (после Е1) не мог узнать собеседников... Стоит патч реестра от RUSHа, но даже если убавить громкость все равно трудно разобрать что мне говорят... Глюк или нести в ремонт?

[Mantisss]

Ну а на громкой связи норм? Так со всеми собеседниками или только с одним?

[Пароль]

Перед ремонтом ХР сделай может это из-за реестра. Если не поможет значит либо усилитель или динамик порвал.

[Mantisss]

Ясный перец это железнячная фигня была-двигаешь провод он хрипит или звук пропадает и можно примерно определить место обрыва.

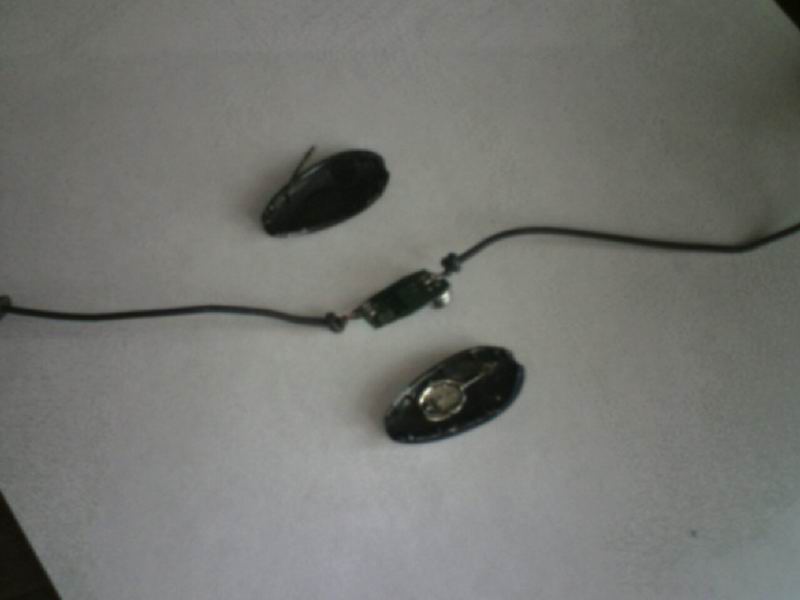

В общем, ремонт я сделал, вот вкратце:
1) Корпус кнопки как будто пластилиновый, единственный способ открыть его не повредив-это просто резать ножом вдоль корпуса, ТОЛЬКО НЕ ПЫТАЙТЕСЬ ЕГО ПОДКОВЫРНУТЬ КОНЧИКОМ НОЖА, он просто мнется и ломается, но не открывается...
2) После вскрытия покрутил провода, определил примерную точку обрыва, на нижнем проводе. На этом проводе крепилась маленькая резиночка, которой он крепится к корпусу кнопки, она сплавлена с самим шнуром, пытаясь ее аккуратно срезать(с возможностью восстановления на место) оторвал желтый провод(без цветного покрытия).
3) Этот провод хоть и был бесцветным как любой другой медный имел очень крепкое покрытие, его не удалось соскоблить ни ножом, и паяльник тоже не помог, содрав его насколько это возможно, припаял его куском олова.
4) Далее все аккуратно собирается, верхнюю резинку вернул обратно(ее срезать не надо-она свободно скользит по проводу), нижнюю повесил обратной стороной, аккуратно собрал провода в корпус, повесил плату.
5) Далее самое интересное-клейка. Учитывая подполльность проведенного ремонта я логично предположил, что не сегодня, завтра придется кнопку опять открывать, поэтому не стал клеить по всей ширине, а просто в местах разреза с противоположных сторон капнул по капле суперклея, так чтобы если что можно было расковырять клей, а не резать лишний раз корпус. Еще одну каплю влил нанижнюю резиночку для ее фиксации(ее, как я уже говорил, я смог вставить только обратно стороной).

[sypersava]

Вобщем после детального изучения было зафиксировано следующее:
1. Хрипит внутренний динамик и внешний.
2. Хрипит на высоких частотах при разговоре, а также при прослушивании музыки.
3. ХР дело не поправил.
Вобщем одно разочарование...
Мож по гарантии отдать?

[Mantisss]

По-моему, про гарантию тема была, юзай поиск, тут ремонтом занимаемся=)

[Smeshilka]

sypersava,
Похоже пипец оконечнику, сам не сделаеш. Отдавай в СЦ.

[Cmos-x]

Smeshilka--- Что за оконечник???Он что так и называется?Подскажи а то у меня если слушать на 10 громкости в WMP-хрипит немного а на 9 - в норме.

[Smeshilka]

Оконечником на нашем жаргоне называеться микросхема усиления звука, конечная. А у тебя просто в проге уровень поднят. По умолчанию всё должно быть ок.

[Smeshilka]

Сегодня принесли мне МПХ220-ый с следующей проблемой- перестал конектиться по кабелю и не работает БТ.
Первоочерёдно подумал "холодная" пайка контактов разьёма. Разобрал , ан нет, всё Ок. Пайка надёжная.

Думал пройтись диагностическим щупом, но решил сперва включить в разобранном виде. Включил. Приконекил дата- кабель, заработал АКтив синх. БТ проверил, работает. Расказал коллегам, оставшиеся пол дня думали ЧТО ЭТО БЫЛО.

Завтра придёт клиент, а что я ему скажу?

Пробовал не так давеча подставить полифон от семёна мт50, такого отвратительного звучания я ещё не слышал.

[Внештатный Командир Земли]

Smeshilka,
может где корпус перегибает плату, и вследствии микротрещин перестаёт работать?

[sol_aga]

Здравствуйте. Хотелось бы получить ответ-где достать сервис мануалы на mpx'ы, так как здесь есть работник СЦ Smeshilka. Тянет изучить железо, хотя бы поверхностно :)

[Smeshilka]

Это уже комерческая информация, о нерасглашении которой я подписывался.

Тут на форуме есть кое какая инфа для ознакомления. Ею и пользуйся.

Smeshilka,
может где корпус перегибает плату, и вследствии микротрещин перестаёт работать?

В том то и дело. Что под светлячком всё просмотрел.
Сегодня принесли опять тел. Теперь он на компе не определяеться и подвисает при подключении любого кабеля. Зарядка по прежнему работает нормально только от зарядного, буду во вторник вскрывать. evil_zloi;

[Smeshilka]

Class D Audio Power Amplifier TPA2010D1 U0904
The TPA2010D1 is a 2.5W high efficiency filter-free class-D audio power amplifier and it can through OP-EN signal to shutdown driver .
it can through external resistance to change its amplification.
Я полагаю, переводить не надо Схемку включения глянете в справочнике - она типовая.

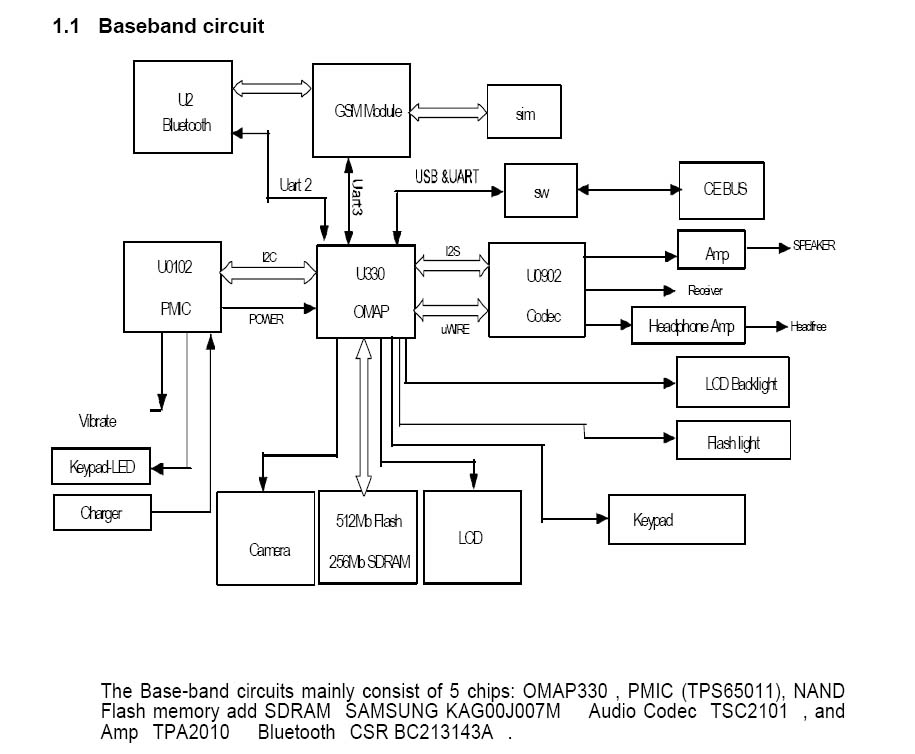

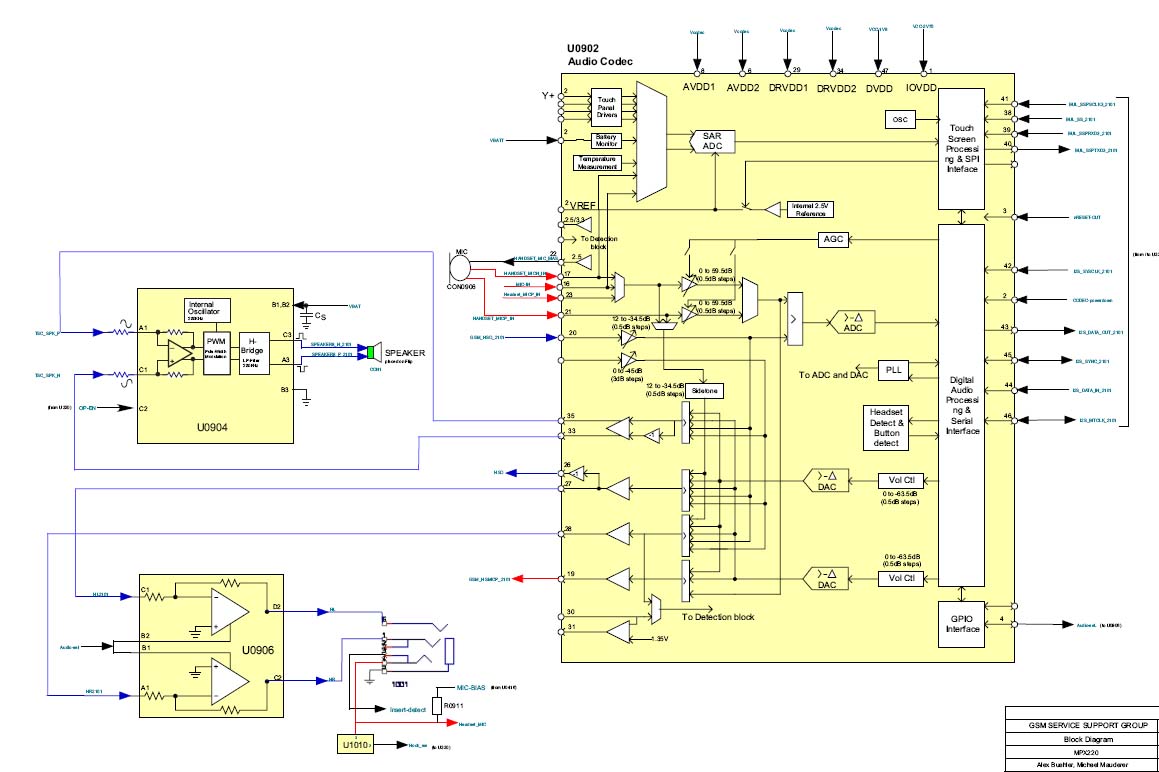

Ну и три картиночки - чтоб вам легче было.
P.S. Картиночки - как раз из того самого level 3

[HELLRAISER]

есть какие нибудь результаты работы с оконечником\динамиком нашей любимой 220-й? хочу звука как на моей предыдущей 398-й =) ато вибра в горле сидит уже...а звонка полноценно не услышать на улице...

[DeLeTe]

Собственно вопрос заключается в следующем (сорри м\б и оффтоп, но не знад куда написать) где взять НОВЫЙ ЧЁРНЫЙ корпус для МРх220? Желательно со всеми стёклышками и блестяшками (комплект полный всмысле). Ну и сколько всё это будет стоить...

Живу в В.Н.

[sssats]

Если прояснится вопрос с динамиком все не умеюшие паять и т. п. и не разбераюшиеся в железе(я и думаю ышо найдутся) идём к Smeshilka(е) на его смену bigsmile; bigsmile;
