[MicroM]

Собрал чисто переходник с ЮСБ на 3.5 джек. Т.е. обычные ОУ к 3 и 4 выводу, питание 1 и 5, резюк с 1 на 2 100К.
Вообще не опознается. Какую шнягу на резисторах ты имел ввиду? Выше ничего не нашел. Можешь дать точную ссылку? Буду копать дальше.

ссылка вот она
http://tmetalheart.narod.ru/Electronics/MotoL7/L7mono.htm
Собрал только R1,R3,R4 как моно уже видится.

И еще сравнил выложенное фото просто переходника (слева) и полной гарнитуры (справа)

[TMetalHeart]

Да здравствует человек с осциллографом! Ладно, отбросим формальности, просто завидно немного... Тоже осцилл хочу :)).

Ну насчёт того что гарнитурка откликается по 3 пину у мя подозрения были, когда я на день взял стерео гарнитурку помучать... Но "услышать" это без осцила мне так и не удалось. Собсно ечень не помешали бы рисуночки и описание осцилограммы с 3го пина. Также буду признателен, если ты отключишь 2й пин от гарнитуры и включишь его по схеме с моего сайта(100К на землю) и прокоментируешь последствия.

А платка мне показалась простой двухслойкой... Мож я плохо пригляделся? Хорошо хоть с неё схему не продолжил малевать....

Вобщем схема усилка на уши мик нас пока не колышут, прогляди куда идёт 3й пин хотя бы приблизительно. Кстати, со второго пина гарнитура ничего не отвечает?

Заранее благодарен....

[MicroM]

Маленькое наблюдение, откидывал питание от левой (на фото) микросхемки,
гарнитура перестала видится вообще.
Со второго пина резистор 100к наземлю, 114к на кнопку и далее через неё на микросхемку (на левую). 4-й пин можно тоже откинуть всё видится как стерео.
Во всём замешан пин 5 питание и пин 3 зелёный проводок он-же usb D+
Ну и пин 2, кстати на схемах телефонов он называется usb_id.

[TMetalHeart]

Тогда давай поподробнеё по осцилограмме... длительность импульса, его уровень... Подумаем как сгенерить такой..

[fantom.ul]

Нашел структурную схему на RAZR V3. Обратите внимание на таблицу на третей странице. Может чем поможет. Я не смог разобраться.

[TMetalHeart]

2 fantom.ul : ну эту табличку мы тоже нашли ;) из-за того, что она на предыдущей страничке была. Ладно, не в этом дело... В ней указывается какое значение принимает сигнал MUX2, который и составляет единственное отличие моно режима от стерео. Но указано только требуемое нам значение(в данном случае 1), но не объясняется каким образом его перевести в 1. Это не сигнал с гарнитуры, а сигнал с микрухи neptune lts на микруху U1400, который и переводит её в стерео режим. Поэтому просто пронаблюдаем что гарнитура отвечает телу и постораемся это повторить, данная табличка нам в этом отношении к сожалению ничем не может помочь...

[MicroM]

Попытался срисовать схему с этого хозяйства.
На чертеже ножки микросхемы и транзисторных сборок расположены так-же как на фото :). DA2 разрисовывать нестал это только унч.

CXEMA.rar   ( 170.51 килобайт ) Кол-во скачиваний: 1679

T1 скорее всего внутри выглядит так


на плате просто переходника T3 отсутствует.

Сообщение отредактировал MicroM - 11.11.2006, 22:23

[fantom.ul]

2 fantom.ul : ну эту табличку мы тоже нашли ;) из-за того, что она на предыдущей страничке была.

Прошу прощения. Я уже запутался во всей этой информации.

[Ништяк]

Ребяты давайте хотя бы разберемся с распознаванием, кто-то говорит что резюк нормально определяет ,кто-то что нет........ это было бы полезно хотя бы с точки зрения подключения неких девайсов - чтобы телефон включал питание для усилка.........

[TMetalHeart]

2 ништяк: не ленись и почитай ветку и посмотри мою схему, а если этого мало - то доки на V3, думаю тогда узнаешь ответ не только на этот вопрос :) ...(в доках на щепку дофига расписано ;) )
2 МикроМ: со схемкой я ещё не совсем расчехлялся, но по-моему и не особо расчехлюсь... не зная назначения микрух... Если не составит особого труда померь, пож-та номиналы резюков хоть-каких-то... Буду очень признателен также за подробное описание сигнала ответа гарнитуры телу... Вот это действительно поможет. Обосную это тем, что те микросхемы которые там стоят мы навряд достанем(если это не счетверённые опера :) ), а вот тупо сгенерив сигнал ответа и переведя тело в стерео режим можно будет городить уже какие угодно огороды. Я например постараюсь применить специализированные низковольтные усилки на уши... Просто интересно отличие от мощных оперов...

Заранее благодарен...

2 ништяк: звыняй, что так резко - меня из нэта выбрасывало... Для определения моно гарнитуры нужно: R1 R3 R4

[Ништяк]

Я может тупой....... можно пожалуйста, нарисовать только систему определения отдельно.......... да и определение моно, так же будет подавать питание?

[MicroM]

Я же на фото сигнал выложил, там параметры развёртки есть.

Начсёт микросхемы - это счётрверённый опреационный усилитель.
Опыт показал что можно свободно отключаать R22, можно отключиьт R26, но один канал неслышно, сигнал с телефона стерео.
А вот без R30 гарнитуру невидно.
По схеме он подключен одним концом к 3-му пину, другим к ножке 7DA1 (выход операционника) а вот входы 6 и 5 подключены один к цепочке r20-r19 (смещение), а другой к пину 2 через R29, если R29 убрать, то гарнитура стартует в моно режиме.
Тоесть по второму пину телефон похоже дёргает гарнитуру и должен получить ответ на пин 3, формируется сигнал операционником.

В DA1 как я понял из схемы один операционник часть стабилизатора,
второй усилитель микрофона, третий управляет коммутаторм (T3), чётвертый занимается формированием хитрого импульса.

[Dimon_30]

Привет всем!
Давно слежу за событиями форума. Тоже неохота выкидывать зря деньги, да и нету этих гарнитур у нас в городе.
По порядку.
Условия распознавания стереогарнитуры (предположение) тело определяет сопротивление на второй ножке 100 килоом и на третей ножке низкий логический уровень, меньше 1 вольта ( сопротивление 10 килоом), при выполнении условий тело включает питание 3,6 вольта на пятой ножке, далее в течении 250 миллисекунд (что видно на осциллограмме MicroM) тело контролирует высокий логический уровень на третей ножке, больше 1 вольта ( сопротивление R30 по схеме MicroM), при выполнении условия тело выдаёт импульс на второй ножке напряжением 1,65 вольта и контролирует логический уровень на третей ножке, если остаётся высокий логический уровень то тело определяет гарнитуру как моно, ну а если низкий логический уровень(что видно на осциллограмме MicroM, импульс длительностью 150 миллисекунд) то тело переводит 3 и 4 выводы в стерео режим. А также тело управляет моно и стерео режимами гарнитуры по 2 ножке, если 0,9 вольта то моно, 1,65 вольта стерео.

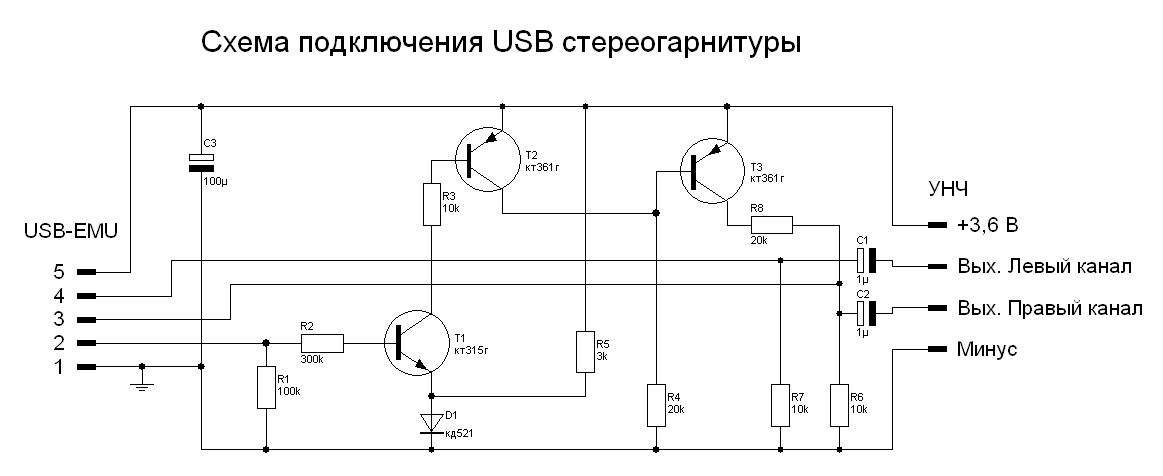

Вот собственно и всё. Схема на транзисторах! ниже, схему усилителя не рисовал там всё просто, кому как нравится. Огромное спасибо MicroM, за осциллограмму и схему.

[TMetalHeart]

2 MicroM: ну кажись наш труд подошёл к победному концу :)
2 Dimon 30: респект, мужик drink_drunks; , если эта схемка и вправду работает, то очень оооочень тебе признателен!!!! Пошёл проверять clap;applo Заранее большое спасибо!

[TMetalHeart]

Такс... пока схемка у меня не работает.... Определяется как моно гарнитура... Вместо КТ361Г - BC... с затёртой маркировкой(тоже pnp, вроде параметры транзисторов не критичны). Вместо КД 521 - 1N4148. Вместо R2 300К - 320К. Вместо R5 3К - 2.7К.

[MicroM]

У меня тоже незаработала.

По идее надо изобразить этот кусчек схемы.

В принципе тут обычный компаратор.

[_CD_]

Разрешите присоединиться.
Посмотрите, здесь описано как работает EMU:

moto_V3_S_M.rar   ( 1.84 мегабайт ) Кол-во скачиваний: 1222

[TMetalHeart]

2 _CD_: посмотри ради интереса хоть предыдущие 2 страницы, пож-та... Это выкладывали уже 2 раза...
2 MicroM: Где ты берёшь такие дефицитные резюки? 420К, 7.3К, 114К? :)) У нормального паяльщика таких быть не должно! :) Или ты схемку с куска гарнитуры срисовал? А тему с транзюками надо ещё помучать малёхо, когда время будет... Ещё можно попробовать на логике типа ИЛИ-НЕ ; И-НЕ.

[_CD_]

Чо-то посмотрел, но доковского не видел... TMetalHeart, посмотри доковский файл в архиве...

[MicroM]

2 _CD_: посмотри ради интереса хоть предыдущие 2 страницы, пож-та... Это выкладывали уже 2 раза...
2 MicroM: Где ты берёшь такие дефицитные резюки? 420К, 7.3К, 114К? :)) У нормального паяльщика таких быть не должно! :) Или ты схемку с куска гарнитуры срисовал? А тему с транзюками надо ещё помучать малёхо, когда время будет... Ещё можно попробовать на логике типа ИЛИ-НЕ ; И-НЕ.

Сопротивления я намерял :)
Схема эта и есть с гарнитуры.

[TMetalHeart]

Уррряяяяяяяяяяяяяя!!!!!!!! Сёдня было полчаса свободных и разобрался со схемкой от dimon 30. Позор мне, не мог наладить схемку на 3х транзисторах. А говорил мне батя когда-то: не пользуй ты эти антиквары... КТ315Г никак не хотел открываться, поменял на BC547C, заработало. Щас буду разводить СМД печатку, тока придумаю на чём усилок лепить.

[MicroM]

У меня тоже получилось :)
вот схема.

вот экспериментальный образец, рабочий. clap;applo

тестировался с колонками sven747
bigsmile;

[TMetalHeart]

Очень кажется, что с 3го пина сигнал будет потише, чем с 4го, и высоких резать будет нехило... Или без проблем работает?

[MicroM]

Частоты там резать нечему в принципе. Уровни сигнала были нормальные.

[Toohtik]

А к Л7 подойдет?

[jerico]

Народ! Вы хоть знаете сколько они стоит без накрутки различных барыг? Я гдето в начале видел цену 495 руб....
Я в шоке - я недели три назад взял их за 40 грн (216 руб)!!!

Разве их цена настолька велика что вы тратите деьги на интернет стукая в клаву и размышляя на тему уже давно и без вас созданного?

Найдите нормальные магазины или точки продажы! - У нас в Крыму они в самом дорогом магазине 65 гривен стоят (350 в ваших рублях). - разве это большие деньги? Или жаба давит?!!

[TMetalHeart]

2 jerico: не жаба давит, а руки чешутся... Вообще собираю усилители и примочки для успокоения души, приятное хобби. И ещё движет знание того, что можно сделать лучше...

[MicroM]

2 jerico: не жаба давит, а руки чешутся... Вообще собираю усилители и примочки для успокоения души, приятное хобби. И ещё движет знание того, что можно сделать лучше...

2 Toohtik я на L7 и тренировался. :) А вообще подойдет к любому телефону с EMU USB.

Я просто из принципа жабу задушил. Ну неможет этот девайс стока стоить.

2 jerico у нас такая гарнитура стоит 790р.

[fantom.ul]

... тока придумаю на чём усилок лепить.

На мой взгляд подойдет TDA 7050. Обвязки практически нет. Все в одном флаконе.

[Diom]

MicroM, Респект тебе уважуха!

Очень кажется, что с 3го пина сигнал будет потише, чем с 4го, и высоких резать будет нехило...

Извини но ты маленько не прав - в цепи 3 -его пина не интегрирующая цепь (завал высоких 6dB на октаву),
а дифференцирующая (завал низов), что даже полезно. А что разница в АЧХ каналов, так это можно компенсировать соответствующим сопротивлением в цепи 4-го пина.

На мой взгляд подойдет TDA 7050.

Полностью с тобой солидарен, это лучший выбор - без обвязки, низковольтная, вых. мощность до 0,5 Вт, можно даже низкоомный большой динамик включать - это шедевр от Philips. Там два мостовых усилителя мощности.
С ней уши будут так орать, что покупные переходники явно будут лежать перед ней(потому что на стандартном переходнике я не вижу столь достойной микросхемы).

[fantom.ul]

[Там два мостовых усилителя мощности.

Позволь поправить. Там два усилителя, которые можно включить в мостовом режиме. Тогда для стерео нужно два корпуса.

[MicroM]

Позволь поправить. Там два усилителя, которые можно включить в мостовом режиме. Тогда для стерео нужно два корпуса.

Где-бы ещё его купить? Микросхем-то полно в интернете можно найти опсание на много интересных штучек.
Но довольствоваться придётся тока тем что могут привезти в нашу деревню на заказ или тем что удастся выковырять из китайских приемников за 50р.

[fantom.ul]

А у нас есть :-) 30 р. стоит.

[Dimon_30]

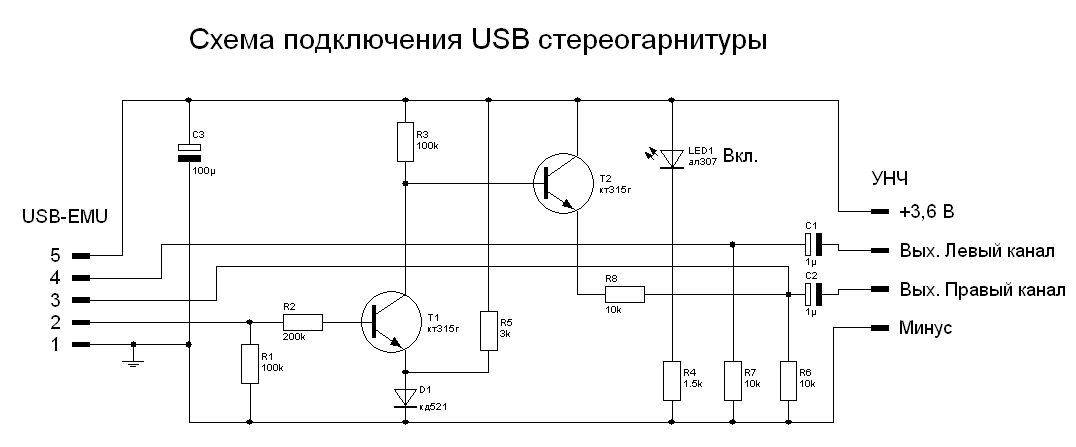

MicroM схему проверял на своём телефоне v3i с аккустикой mikrolab solo 2, прекрасно работает, выкладываю
ещё один вариант схемы, с меньшим количеством деталей.

[TMetalHeart]

2 dimon 30: оптимальный вариант. Попробовал - пашет, транзы - bc547c. Развожу печатку под СМД транзюки (вс548 - были в наличии) и 2шт ТДА7050 в дип корпусе, они вроде в смд не производятся?
2 MicroM: Думаю сам знаешь, но всё-же скажу что на крайняк можно заюзать мощные опера типа NE5532, которые ещё и звучат на порядок лучше остальных в своей ценовой категории. А про схемку определения скажу, что 3й пин надо об землю резистором полюбому, т.к. там поболее 1В при закрытом транзюке будет.

[MicroM]

Сегодня мне в асю человек писал что моя схема неработает с кт3102. Попробовал - точно неработает. Для этого транзистора реализация малость другая.

:)

[Dimon_30]

MicroM схему с одним транзистором не пробовал, но я думаю что она малость не корректно работает, так как в стерео режиме на 2 ножку подаётся 1,65 вольта и транзистор находится в насыщенном состоянии что подсаживает сигнал по постоянному напряжению на 3 ножке, у тебя будет не более 0,8 вольта а на 4 ножке 1,3 вольта. По моей схеме напряжение на 3 и 4 ножке равны 1,3 вольта.

[fantom.ul]

ТДА7050 в дип корпусе, они вроде в смд не производятся?

TDA7050T - по моему это SMD корпус

[_CD_]

Имеется V360. Собрал обе схемы на КТ3102. Обе заработали, НО только как моно.
Может тело не поддерживает стерео через USB? Начинка та же что и у L6. Владельцы 360-ток попробуйте хоть на КТ315 чтоль.

[TMetalHeart]

2 fantom.ul: спасибо, просветил. Отдельный вопрос: будет ли оно у нас в магазине :)
2 _CD_: Вначале проверь схемку на работоспособность. Берёшь ту на 2х транзах. Отсоединяешь её от мобилки, мобилка нам не понадобится. Подаёшь на неё питание порядка 3В, например 2 пальчиковые батарейки. Делаешь среднюю точку(2 резюка по 10К, один подсоединяешь к земле, ко второму, а второй к + питания. На средней точке(место соединения 2х транзисторов) должна быть половина питания). Вначале проверяешь напряжение на месте, куда подключается 3й пин(мобилку убери нафиг, она не нужна :)) ), должно быть около вольта, затем подсоединяешь "среднюю точку" к месту куда цепляется 2й пин и держишь, в это время напряжение на 3м пине должно упасть до 0. Тогда всё работает, если нет - то налаживай. попробуй импортные транзисторы.

Как я уже сказал мобилка во время теста не используется, ато она сдохнет.
