Смотри рапиновку которую ты сам давал - там всего 4 пронумерованных разъема и один обозначен крестиком...... к каким же контактам паять твою схему?

[lifeok]

если подключаю три вольта и подаю сигнл на входы так все как надо а втыкаю в телефон екран загарается а в схеме тишина 5 вольт там нету попробую в понеделник без усилителя подключить щас времени нету ! и што там налаживать 4 детальки но все таки спасибо за схему интересно попробовать что получитса !

[dinja]

Смотри рапиновку которую ты сам давал - там всего 4 пронумерованных разъема и один обозначен крестиком...... к каким же контактам паять твою схему?

И где ты тут нашел крестик?
Распиновку я брал на Pinouts
Держи на всякий случай мою схему девайса ( для себя собирал)

[dinja]

если подключаю три вольта и подаю сигнл на входы так все как надо а втыкаю в телефон екран загарается а в схеме тишина 5 вольт там нету попробую в понеделник без усилителя подключить щас времени нету ! и што там налаживать 4 детальки но все таки спасибо за схему интересно попробовать что получитса !

Надо на 3 пине получить примерно 1.5-1.8 V при подключении к мобиле вот вся настройка.

[Artur0597]

Собрал всетаки схемку на TDA
Звучит громко, но басов мало, одни высокие

[Artur0597]

У меня схема которая на 2 сообщения выше не работает пока 2 резистора по 10кОМ со 2 и 3 пина на массу не подключишь. Мож тошто на кт315-х, хотя наврятли.

[Ништяк]

dinja
вот картинка с того сайта

а схема та у меня есть.......... так вот, пятый контакт с твоей схемы подключать к крестику, или все просто по порядку.........

[MicroM]

dinja
вот картинка с того сайта

а схема та у меня есть.......... так вот, пятый контакт с твоей схемы подключать к крестику, или все просто по порядку.........

У меня на схемах нумерация шла по порядку


вот так.

[dinja]

dinja
вот картинка с того сайта

а схема та у меня есть.......... так вот, пятый контакт с твоей схемы подключать к крестику, или все просто по порядку.........

Я подключал по порядку. У меня был мини USB разьем без проводов я его и припаял по порядку.

У меня схема которая на 2 сообщения выше не работает пока 2 резистора по 10кОМ со 2 и 3 пина на массу не подключишь. Мож тошто на кт315-х, хотя наврятли.

Так у тебя не коммутатор не работал, а усилитель. Коммутатор тут вовсе не причем. У меня была не стандартная микруха китайского производства. Вот в ней и были зашиты резюки.

[Artur0597]

Dinja
Нет, именно комутатор без них и не работал, усилитель отключен в этот момент был.
А на TDA-шке вообще звук не нравиться пищалка какая-то.
Нашел микросхемку усилителя наушников с какой-то старой платы (вроде материнка). На ней обозначение (5216), случаем не знаешь как ее подключить?



На схеме P5, P4, P3, P2, P1.

P5 соответствует -1, (+)
P4 - 2,
P3 - 3,
P2 - крестику,
P1 - 4. (-)

[lifeok]

такс если поставить резистор на 10килом c R5 и C2 на масу тогда работает ! но как убрать шум в усилителе и как уменшить звук и добавить басов а то арет на 1 деление как бешеныи!

[Artur0597]

такс если поставить резистор на 10килом c R5 и C2 на масу тогда работает ! но как убрать шум в усилителе и как уменшить звук и добавить басов а то арет на 1 деление как бешеныи!

lifeok
Поставь по входу последовательно резисторы примерно по 150 кОм, тогда громкость нормальная.
Фон убрать только хорошо все за экранировав,другово выхода вроде нет.
А басов как я понял не добавишь, такова уж характеристика микросхемы.

[MicroM]

А басов как я понял не добавишь, такова уж характеристика микросхемы.

А на чём эти самые басы слушать предполагается?
На наушники типа "тычки" басы услышать в принципе невозможно.
Нужны наушники хотябы со среднего размера тогда что-то усышиться.
А уж совсем хорошо на больших студийных.

[lifeok]

у меня косс типо затычки и такои басс дает что глаза выскакивают

[dinja]

Dinja
А на TDA-шке вообще звук не нравиться пищалка какая-то.
Нашел микросхемку усилителя наушников с какой-то старой платы (вроде материнка). На ней обозначение (5216), случаем не знаешь как ее подключить?

А еше что нибудь написано? Или сокет какой у микрухи? И как это - Вроде материнка!!
А в идеале под конкретные наушники изготавливается усилитель. Поэтому я под свои уши подогнал (JVC HA-D410). Если комуто не нравиться - не делайте!!!

[Artur0597]

А на чём эти самые басы слушать предполагается?
На наушники типа "тычки" басы услышать в принципе невозможно.
Нужны наушники хотябы со среднего размера тогда что-то усышиться.
А уж совсем хорошо на больших студийных.

Наушники тычки sony. В плеере они играют класно, а вот на этой неочень.
Вобще усилок на транзисторах лучше сделать и будет все ништяк, только громоздко наверно получиться.

А еше что нибудь написано? Или сокет какой у микрухи? И как это - Вроде материнка!!
А в идеале под конкретные наушники изготавливается усилитель. Поэтому я под свои уши подогнал (JVC HA-D410). Если комуто не нравиться - не делайте!!!

"Вроде материнка" - кусок платы от старого компа (пентиум первый наверное).
"Если комуто не нравиться - не делайте!!!" - как это? Непонравиться может уже только после того как сделаешь.
Пробовал TDA 2822 - половоче играет.
ДА мне вообще то этот переходник и недо , просто ради интереса попробовал.
кстати не знаешь где на мп3 плеер MD230AF прошивку найти?

[DRON4513]

Люди, кто нибудь собрал схему на смд элементах, по схеме: Гарнитура L7 на SMD mini.lay[B]
Просто я там ошибочку нашёл на одной из сторон платы, там где ТДАшка...
Я тут почитал, неужели правда басов не будет, я пока не собрал схему, немного ошибся когда переводил рисунок дорожек на текстолит... надо было в зеркальном отражении делать
А на счёт басов, так я брал у одного пипла оригинальную стерео гарнитуру , так качает низкие частоты там что надо!!!! хотя перед этим я полазил в проге MotoTables.

[dinja]

Вот уж где на мп3 плеер MD230AF прошивку найти я не знаю. Покопай в инете или на барахолках!

[Ништяк]

Черт , не работает......... даж телефон не определяет............. а может быть проблема из-за того что значения резисторов и конденсаторов немного не те?......... у меня R4 3,3 к а С2 и С3 1,2
DRON4513,
А ты видел что есть исправленный вариант после фака?

Проверил как в факе - не выполняется последнее условие - напряжение на третьем пине не падает........ где может быть проблема?

[Artur0597]

Черт , не работает......... даж телефон не определяет............. а может быть проблема из-за того что значения резисторов и конденсаторов немного не те?......... у меня R4 3,3 к а С2 и С3 1,2
DRON4513,
А ты видел что есть исправленный вариант после фака?

Проверил как в факе - не выполняется последнее условие - напряжение на третьем пине не падает........ где может быть проблема?

Покажи схемку по которой собирал?

[Ништяк]

Собирал 6х11 SMD

[lifeok]

наTDA7050 все собрал настроил играет хорошо но етот фон когда убираеш громкость или песня переключаетса раздражает нету слов буду делать другои! как там на tda2822 играет? я посмотрел если куплю на LM4808 попробую собрать! а басы делается с помощю резисторов и конденцаторов!

[Artur0597]

Собирал 6х11 SMD

Я то же собирал 11X6.
Печатку делал ту, что исправленная после фака из сообщения под номером 205.
А схема от нее в сообщении номер 154. (на кт315-х) и работает.

наTDA7050  все собрал настроил играет хорошо но етот фон когда убираеш громкость или песня переключаетса раздражает нету слов буду делать другои! как там на tda2822 играет? я посмотрел если куплю на LM4808 попробую собрать! а басы делается с помощю резисторов и конденцаторов!

Подскажи, как на счет басов на резисторах и конденсаторах. покажи схемку.

Я то же думаю что можно низких прибавить кондюками маленькой емкости(пикофарад так 100 или около) , если их по входу на землю подключить. Ну еще не пробовал.

наTDA7050  все собрал настроил играет хорошо но етот фон когда убираеш громкость или песня переключаетса раздражает нету слов буду делать другои! как там на tda2822 играет? я посмотрел если куплю на LM4808 попробую собрать! а басы делается с помощю резисторов и конденцаторов!

Подскажи, как на счет басов на резисторах и конденсаторах. покажи схемку.

Я то же думаю что можно низких прибавить кондюками маленькой емкости(пикофарад так 100 или около) , если их по входу на землю подключить. Но еще не пробовал.

[lifeok]

вот здесь почитал! http://shems.h1.ru/?05/audio66.php

[dinja]

Ну хоть кто то при изготовлении читает литературу и PDF. А то -то звук говно, то ещё чего нибудь.
А Система bass-boost занимает место и я не смог её впихнуть в корпус от гарнитуры V3.

[Ништяк]

Artur0597
да я тоже печатку новую брал а схему из фака......... видимо накосячил где-нибудь ,а вот где - не могу понять....... есть варианты?

[Artur0597]

Ну хоть кто то при изготовлении читает литературу и PDF. А то -то звук говно, то ещё чего нибудь.
А Система  bass-boost занимает место и я не смог её впихнуть в корпус от гарнитуры V3.

Ну да я стобой согласен. Поэксперементировал с конденсаторами и действительно можно неплохого звука добиться. А bass-boost необезательно эти резисторы паять, просто по входу кондюки подобрать.

Artur0597
да я тоже печатку новую брал а схему из фака......... видимо накосячил где-нибудь ,а вот где - не могу понять....... есть варианты?

Да нет не накосячил. Просто резисторы по 10 кОм должны стоять до и после конденсаторов которые идут на вход микросхемы. В факе их нет. Посмотри схему сообщения 154.
Платка маленькая и желательно прежде чем подключать, в лупу посмотреть все дорожки чтобы небыло соплей, и иголочкой между ними поскрябать. Тогда все заработает.

[dinja]

А лучше не скрябать а использовать хороший паяльник (Китайские паяльники говно они разагреваются так что руки не терпят и весь ходуном ходит и разваливается,я использую наш советский паяльник перемотанный под 6 вольт) и припой ПОС-61 (Трубчатый с флюсом внутри,чем тоньше тем лучше) и после пайки промывать плату в ацетоне а затом в спирте (или специальные растворы для промывки плат, они конечно лучше).

[Ништяк]

Artur0597
но те резисторы же не влияют на схему комутаора.......... у меня он не работает.........
Соплей вроде нет.......

[Artur0597]

Artur0597
но те резисторы же не влияют на схему комутаора.......... у меня он не работает.........
Соплей вроде нет.......

Не знаю как у кого, но уменя если не подключить резисторы по 10кОм с3-го и 4-го пина на массу комутатор не работает?

[Ништяк]

Кароче, кто здесь из МСК? Может поможете делом? С меня квас........

[ThE_BuZz]

Помогите разобраться с гарнитурой. Не понимаю почему она выдает МОНО и не работает микрофон (я себа слышу, а меня нет). А так же интересует, что и где КОНКРЕТНО на нее пиходйт.

Проблема МОНО: Динамики подключены последовательно.

[MicroM]

Помогите разобраться с гарнитурой. Не понимаю почему она выдает МОНО и не работает микрофон (я себа слышу, а меня нет). А так же интересует, что и где КОНКРЕТНО на нее пиходйт.

Проблема МОНО: Динамики подключены последовательно.

Надо ещё такую-же фото обратной стороны платы.
Тогда что-то можно будет сказать.

[ThE_BuZz]

Надо ещё такую-же фото обратной стороны платы.
Тогда что-то можно будет сказать.

Не вопрос...

[dinja]

Если уши подключены последовательно,то у тебя моно всяко разно будет. А похожую схему (фотку) я видел в ветке по audio-out кабелю.Там по этой схемке затык полный. Её так и никто не разжевал. Проще выкинь её.

[SLVR777]

дайти схемку с 173 поста ,т.к. уменя по ссылке ошибку выдаёт!!!
Заранее спасибо.

[Idel]

дайте чертеж платы, чтоб поменьше, и на TDA2822S

[kuzovok]

А откудо можно вообще TDA выдрать? Просто у нас городок очень маленький и ни одного магазина по электронике нет.

[dinja]

Ну из плеера или приемника или диктофона. Это же УНЧ.

[A_Smirnoff]

Тэкс.
Делюсь и своим опытом добывания стерео-сигнала из Моторолы (на примере L7).
Информация предназначена для тех, кто умеет держать в руках паяльник и отличает тестер от тостера. надеюсь, что кому-то будет интересно.

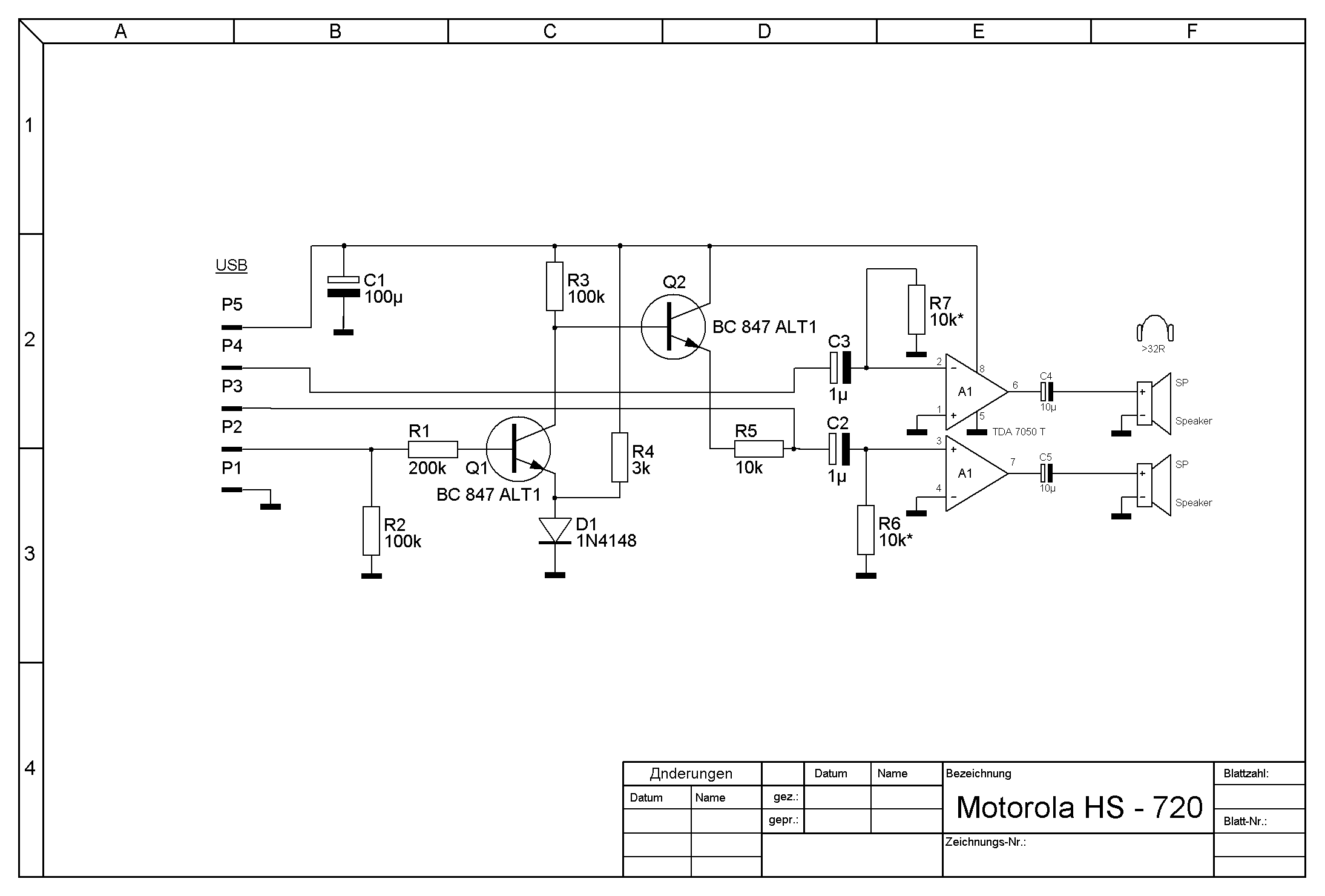

Мною была повторена схема, размещённая в #248 (по имени Motorola HS-720). В результате:
1. Вместо BC847 (Q1 и Q2 - далее нумерация по схеме) были применены КT3102Е, взятые из тумбочки. Конструкция для отладки была размещена на монтажке. В том виде, как она есть, схема не опозналась как стерео-гарнитура (точнее - не опозналась вообще). Замеры показали, что напруга на эммитере Q2 столь высока, что мешает его открыванию. Как раннее было написано в этой ветке, пришлось в цепь R5-C2 добавить резистор 10К на землю. В данной конструкции схема опознаётся вполне стабильно. Хотелось впаять такой же резистор на Р4 для сохранения баллансировки каналов, но замеры не показали какой-либо разницы - номинал достаточно высокий и не оказывает серьёзного влияния на переменку.
2. Первоначально схема была повторена полностью, но так как преследовалась цель - подключение к усилителю на даче, то от TDA7050 было решено отказаться полностью. ЦАП телефона показывает довольно неплохие частотные хар-ки при подключении через китайский моно-адаптер (напрямую на вход усилителя). Микруха эти характеристки ухудшает и добавляет собственных шумов (весьма ощутим завал на частотах ниже 50 Гц), так что номиналы С3 и С2 были увеличены до 2,2 мкФ и в таком виде сигнал выведен наружу.
3. Однако, тем кто хочет сделать вывод на приличные уши советую на входе 7050 включить одну из этих конструкций http://shems.h1.ru/?06/audio73.php - это по сути необходимо для согласования АЧХ выхода ЦАП-а телефона и входа операционки. Частотный завал, который даёт 7050 при "прямом включении" любым из этих фильтров можно откомпненсировать, а снижение уровня, который даст фильтр на основной частоте ( 800 - 3000 Гц) будет непринципиальным, т.к. общий запас усиления у 7050 имеется. Однако, важно не перегружать её по входу (возрастают искажения) , а потому резистивный делитель (приблизно 1:10) на ногах 2 и 3 нужен обязательно (это если не ставить регуляторы тембра).
4. Схему всего этого рисовать не буду - абсолютно времени нет. Но я бы не гнался за миниатюризацией устройства - ведь можно взять вполне приличные наушники со внутренним об"ъёмом и разместить это всё в одном из "ушей", выведя на корпус регуляторы тембра и мини-ЮСБ шнур наружу. Получится вполне стильный девайс.
5. Отдельно о шнуре. Не ставьте шнуры от китайских переходников! Сигнальные провода (Р3, Р4) должны вестись экранным проводом, (экран запаивать на Р1) в противном случае вам не избавиться от внешних наводок и сигнала сканирования сети телефона.
