Тэкс.
Делюсь и своим опытом добывания стерео-сигнала из Моторолы (на примере L7).
Информация предназначена для тех, кто умеет держать в руках паяльник и отличает тестер от тостера. надеюсь, что кому-то будет интересно.
Мною была повторена схема, размещённая в #248 (по имени Motorola HS-720). В результате:
1. Вместо BC847 (Q1 и Q2 - далее нумерация по схеме) были применены КT3102Е, взятые из тумбочки. Конструкция для отладки была размещена на монтажке. В том виде, как она есть, схема не опозналась как стерео-гарнитура (точнее - не опозналась вообще). Замеры показали, что напруга на эммитере Q2 столь высока, что мешает его открыванию. Как раннее было написано в этой ветке, пришлось в цепь R5-C2 добавить резистор 10К на землю. В данной конструкции схема опознаётся вполне стабильно. Хотелось впаять такой же резистор на Р4 для сохранения баллансировки каналов, но замеры не показали какой-либо разницы - номинал достаточно высокий и не оказывает серьёзного влияния на переменку.
2. Первоначально схема была повторена полностью, но так как преследовалась цель - подключение к усилителю на даче, то от TDA7050 было решено отказаться полностью. ЦАП телефона показывает довольно неплохие частотные хар-ки при подключении через китайский моно-адаптер (напрямую на вход усилителя). Микруха эти характеристки ухудшает и добавляет собственных шумов (весьма ощутим завал на частотах ниже 50 Гц), так что номиналы С3 и С2 были увеличены до 2,2 мкФ и в таком виде сигнал выведен наружу.
3. Однако, тем кто хочет сделать вывод на приличные уши советую на входе 7050 включить одну из этих конструкций http://shems.h1.ru/?06/audio73.php - это по сути необходимо для согласования АЧХ выхода ЦАП-а телефона и входа операционки. Частотный завал, который даёт 7050 при "прямом включении" любым из этих фильтров можно откомпненсировать, а снижение уровня, который даст фильтр на основной частоте ( 800 - 3000 Гц) будет непринципиальным, т.к. общий запас усиления у 7050 имеется. Однако, важно не перегружать её по входу (возрастают искажения) , а потому резистивный делитель (приблизно 1:10) на ногах 2 и 3 нужен обязательно (это если не ставить регуляторы тембра).
4. Схему всего этого рисовать не буду - абсолютно времени нет. Но я бы не гнался за миниатюризацией устройства - ведь можно взять вполне приличные наушники со внутренним об"ъёмом и разместить это всё в одном из "ушей", выведя на корпус регуляторы тембра и мини-ЮСБ шнур наружу. Получится вполне стильный девайс.
5. Отдельно о шнуре. Не ставьте шнуры от китайских переходников! Сигнальные провода (Р3, Р4) должны вестись экранным проводом, (экран запаивать на Р1) в противном случае вам не избавиться от внешних наводок и сигнала сканирования сети телефона.

А что хорошая идея, все кишки засунуть в корпус ушей. Ну и за мысли с меня +

[A_Smirnoff]

Тема: Ваш рейтинг был изменен
Отправитель: dinja
-----------
Всегда приятно читать, спасибо.
Сам предложил, а теперь "увлёкся" В тумбочке валяются раздолбаные "Косоники" с отломанным микрофоном. Есть МР3-файлы с гармоническими частотами для поканальной балансировки фильтров. Вот времени бы ещё найти...
Я думаю поэкспериментировать с фильтром Баксандала, как только время появится. Хотя, может быть меня кто-нибудь опередит?

[dinja]

Можешь дать эти МР3 файлики с гармоническими частотами. Буду очень рад.

[Ништяк]

Эх не выдержал, купил переходник........ мож кому нидь нужны запчасти от моей не совем удавшейся поделки...........?

[ThE_BuZz]

Прежде чем поять, нужно знать что и куда...
Ну неужели так сложно прозвонить разьем и написать, какой контакт для чего служит в miniUSB???

[MicroM]

Прежде чем поять, нужно знать что и куда...
Ну неужели так сложно прозвонить разьем и написать, какой контакт для чего служит в miniUSB???

Прежде чем такое спаршивать - Читать тему с начала!
Всё есть, в схемах и описаниях.

[Demonstar]

Народ есть вопрос.

Я сам с паяльником не дружу, но человек делает мне по схеме, скачаной здесь (по какой именно не скажу )

Так вот возникла проблемка, вроде все работает, все хорошо за исключением одного при открытом флипе пока горит экран раздаеться жуткий треск.
с чем может быть связано?
посоветуйте чо сделать мона

[motoxaker]

А у меня есть FM радио. Очень компактное. А чё если я подключу гарнитуру к (без микрух) к FM. Будет пахать?

[dinja]

Народ есть вопрос.

Я сам с паяльником не дружу, но человек делает мне по схеме, скачаной здесь (по какой именно не скажу )

Так вот возникла проблемка, вроде все работает, все хорошо за исключением одного при открытом флипе пока горит экран раздаеться жуткий треск.
с чем может быть связано?
посоветуйте чо сделать мона

Либо у тебя плохая земля либо с питанием намудрил.
Землю надо паять как в разьеме так и в девайсике, а вот экран только в разьеме.

Добавлено позже (6.4.2007, 17:18):
motoxaker:
Робить будет если твоя FM-ка называется Motorola. А так как бог положит.

[A_Smirnoff]

Народ есть вопрос.

Я сам с паяльником не дружу, но человек делает мне по схеме, скачаной здесь (по какой именно не скажу )

Так вот возникла проблемка, вроде все работает, все хорошо за исключением одного при открытом флипе пока горит экран раздаеться жуткий треск.
с чем может быть связано?
посоветуйте чо сделать мона

так ведь я здесь уже обратил внимание публики на этот факт.
сигнальные провода паять экранным проводом - их бин "микрофонка". Приходишь на базар и говоришь: "хочу микрофонку". Это самый тонкий провод в экране. Всё исчезнет - я уверен.

Добавлено позже (10.4.2007, 15:59):

Можешь дать эти МР3 файлики с гармоническими частотами. Буду очень рад.

Извини. Не было времени - только удосужился ответить. Конечно выложу, может кому-то пригодится

[ProRocK7]

товарищи! надеюсь многие видели и юзали оригинальную стерео гарнитуру от моторолы. И заметили, что длинна обоих ух одинакова. не помешало бы перекидывающееся через шею левое ухо. я заметил, что провод, что на левое ухо идет сначала вниз(в сторону земли, если уши одеты) а затем через резиновый хреннь на проводе вверх(подозреваю, что оба уха подключены к усилку в коробочке с кнопкой). может кто нибудь проводил эксперименты с протаскиванием провода левого уха через резиновый хрень? если да, то напишите примерный алгоритм(возможно ли это вообще? боюсь перестаратся, уши куплены за 650 русских рубликов)



ЗЫ они вываливаются из ушей при ходьбе, хотя громкость меня устраивает.



Сообщение отредактировал ProRocK7 - 12.4.2007, 3:54

[dinja]

Во во и у меня выпадают, с кого интересно они их делали? С гориллы что ли?

[A_Smirnoff]

Можешь дать эти МР3 файлики с гармоническими частотами. Буду очень рад.

Ну вот я, наконец-то, собрался.
readme внутри архива. Частоты от 50 до 1000 Гц и один файлик с нулями, чтоб наводки ловить, ну и если надо настройку схемы делать. Битрейд 192, треки по 2 минуты. Ну, в общем, и всё.
Кстати, балансировку можно проверить обычным китайским тестером: включаем трек на 50 Гц, ставим тестер на измерение переменки и сравниваем показания каналов на выходе микросхемы. На других частотах тоже можно, но с увеличением частоты падает чувствительность тестера и осциллограф уже нужен точно.
Успехов!

[dinja]

Ну вот я, наконец-то, собрался.
readme внутри архива. Частоты от 50 до 1000 Гц и один файлик с нулями, чтоб наводки ловить, ну и если надо настройку схемы делать. Битрейд 192, треки по 2 минуты. Ну, в общем, и всё.
Кстати, балансировку можно проверить обычным китайским тестером: включаем трек на 50 Гц, ставим тестер на измерение переменки и сравниваем показания каналов на выходе микросхемы. На других частотах тоже можно, но с увеличением частоты падает чувствительность тестера и осциллограф уже нужен точно.
Успехов!

Класс Оччень полезная вещь.

Мне оччень пригодилось при настройке мафона.

[go_eclipse]

а у меня облом. купила s 200 - левый микрофон не работает. ни при разговоре (в инструкции написано что так должно быть) ни при прослушивании музона (а почему тогда они стерео??).<br />это брак наушников или может с телефоном чтото надо сделать?

Сообщение отредактировал go_eclipse - 26.4.2007, 7:41

[dinja]

Сдается мне, что, это в самой гарнитурке дефект, чем в теле.

[R@ZR]

Подскажите плиз схему которая реально работает и какие изменения в ней надо провести.

[Ништяк]

Млин что ж такое, второй раз потерял переходник......... опять прийдется пробовать реанимировать спаянный.......

[S-FIRE]

Вначале проверяешь напряжение на месте, куда подключается 3й пин (мобилку убери нафиг, она не нужна). Должно быть около 1.5v, затем подсоединяешь "среднюю точку" к месту, куда цепляется 2й пин, и держишь, в это время напряжение на 3м пине должно упасть до 0. Тогда всё работает, если нет - то налаживай.

У меня у меня на 3-ем пине 4,5В, а при подключении 2-го пина к "средней точке" - 0,22. Нормально ли это?
Подовал напругу 5,0В, микруха DIP-8 (TDA7050), транзисторы - КТ315Г.

[dinja]

У меня у меня на 3-ем пине 4,5В, а при подключении 2-го пина к "средней точке" - 0,22. Нормально ли это?
Подовал напругу 5,0В, микруха DIP-8 (TDA7050), транзисторы - КТ315Г.

Тебе главное получить на 3 пине (Среднем) напряжение 1.8 вольта относительно общего провода.
Тогда будет работать.

[Demonstar]

Доброго времени суток!!!
Вопрос такой бредовый но всеже.
Если взять гарнитуру от SonyEricson да припаять туда разъем миниUSB работать будет?
Мож кто пробовал?
Подскажите плиз

[MicroM]

Доброго времени суток!!!
Вопрос такой бредовый но всеже.
Если взять гарнитуру от SonyEricson да припаять туда разъем миниUSB работать будет?
Мож кто пробовал?
Подскажите плиз

Если просто припаять то небудет.

В мотороловской гарнитуре "хитрая" схемка которая сообщает телефону "я стерео гарнитура!!!".
И телефон переключается в стерео режим.

ЧИТАТЬ ТЕМУ СНАЧАЛА И ДО СЮДА!

[N_voy]

Народ! Вы хоть знаете сколько они стоит без накрутки различных барыг? Я гдето в начале видел цену 495 руб....
Я в шоке - я недели три назад взял их за 40 грн (216 руб)!!!

Разве их цена настолька велика что вы тратите деьги на интернет стукая в клаву и размышляя на тему уже давно и без вас созданного?

Найдите нормальные магазины или точки продажы! - У нас в Крыму они в самом дорогом магазине 65 гривен стоят (350 в ваших рублях). - разве это большие деньги? Или жаба давит?!!

ВОТ! В этом то и дело, что хотябы просто найти надо, хоть за 800 ру. А то приходишь в магазин, говоришь что тебе надо, а продавцы на тебя такими фарами смотрят, какбудто ты попросил яйцо динозавра....

[pirwer]

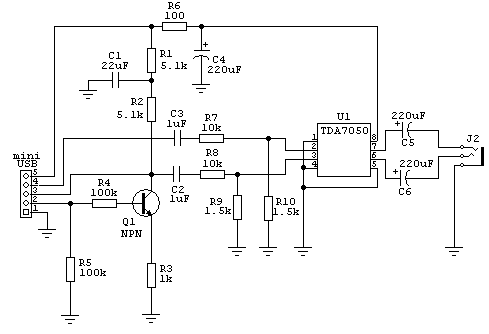

Собрал переходник вот по этой схеме, звук все вроде нормальный,стерео есть. Но в одном из наушников постоянно слышен звук -пук-,как-будто конденсатор разряжается гдето! Я уже сто раз схему проверил, может кто поможет разобраться? Когда музыка тихая этот звук особенно раздражает -пук- через некоторое время снова и снова!

Сообщение отредактировал pirwer - 15.7.2007, 4:28

[miramax6]

А чем открыть формат spl

[MicroM]

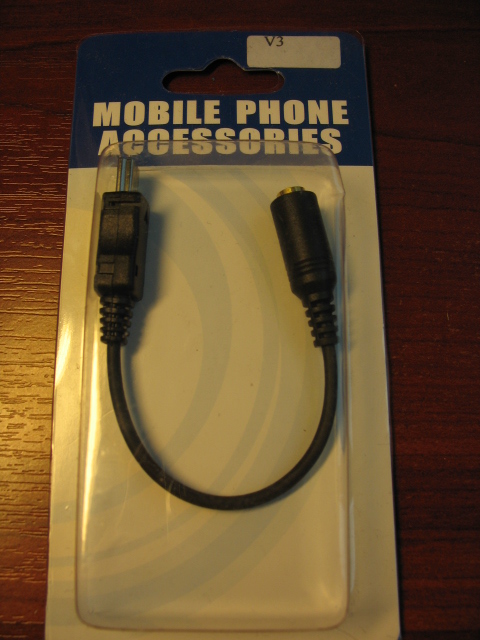

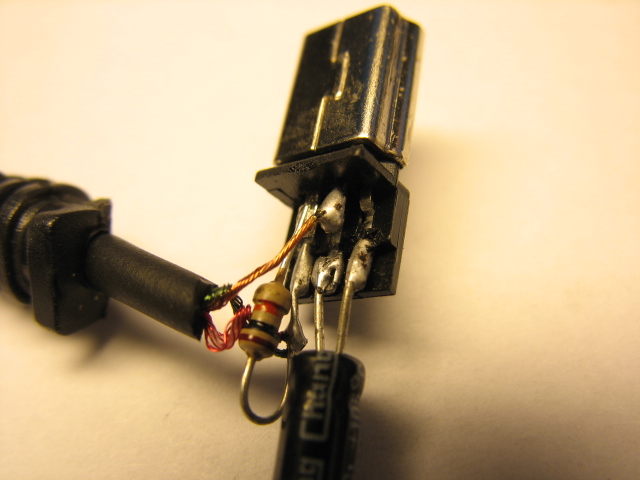

Наткнулся в магазине на такую хреновину за 100р


В нутри один кондёр и резистор


L7 на неё никак нереагирует.
Пользы от такого девайса тока разьём мини-усб, разборный.

[Mоnk]

Народ блин тоже слежу за этой темкой неделю, и собираю схемы но не одна не пашет на V3i
вообжем когда я подключаю 2 контакт 100k на землю телефон меркнул но основной динамик не отключаеться также играет, но веть он по идее должен отключиться когда детектор сработал а он работает все равно! и 3 контакт подключаю к питанию через 10 к даеться когда как случайно несколько раз подключаю один раз работает, на всех схемах такая же проблема нет питания а иногда даже и не меркает при подключение!
помогите пожалуйста!


блин разве не кто не поможет?
вообжем экран загараеться теперь идет питание
на 3 пине 1.68 в
но зачем то свой родной динамик еще пашет что за фигня? веть он должен отключиться
питание с телефона 3.90 в

Добавлено позже (23.8.2007, 22:11):
Мда прочитал 5 раз все сообщения, но блин и не думал что 4 контакт на все влияет, и не поставил его на 10к, вот тупость а так все работает кульно на 2822 басы офигенно бьюет если еще на выходах ставить кондер с резистом, спасибо авторам за схемы!!!! использовал эту схему Гарнитура Motorola Hs720 Стерео Номер #208 унч собрал на 2822m

[Xardas]

Народ! Всем привет! Вот есть такой вопрос: а наоборот сделать можно, т.е. из стереогарнитуры мото
с-200 сделать наушники и микрофон, чтоб в комп втыкать (естественно надо 2 разъема 3,5)..

[moxa]

Всем хай. У меня проблема возникла тут-оторвал мини-усб штекр. Нужно схему(какаго цвета провод куда паять...)-дайте плиз) дам плюс

[SirJohn]

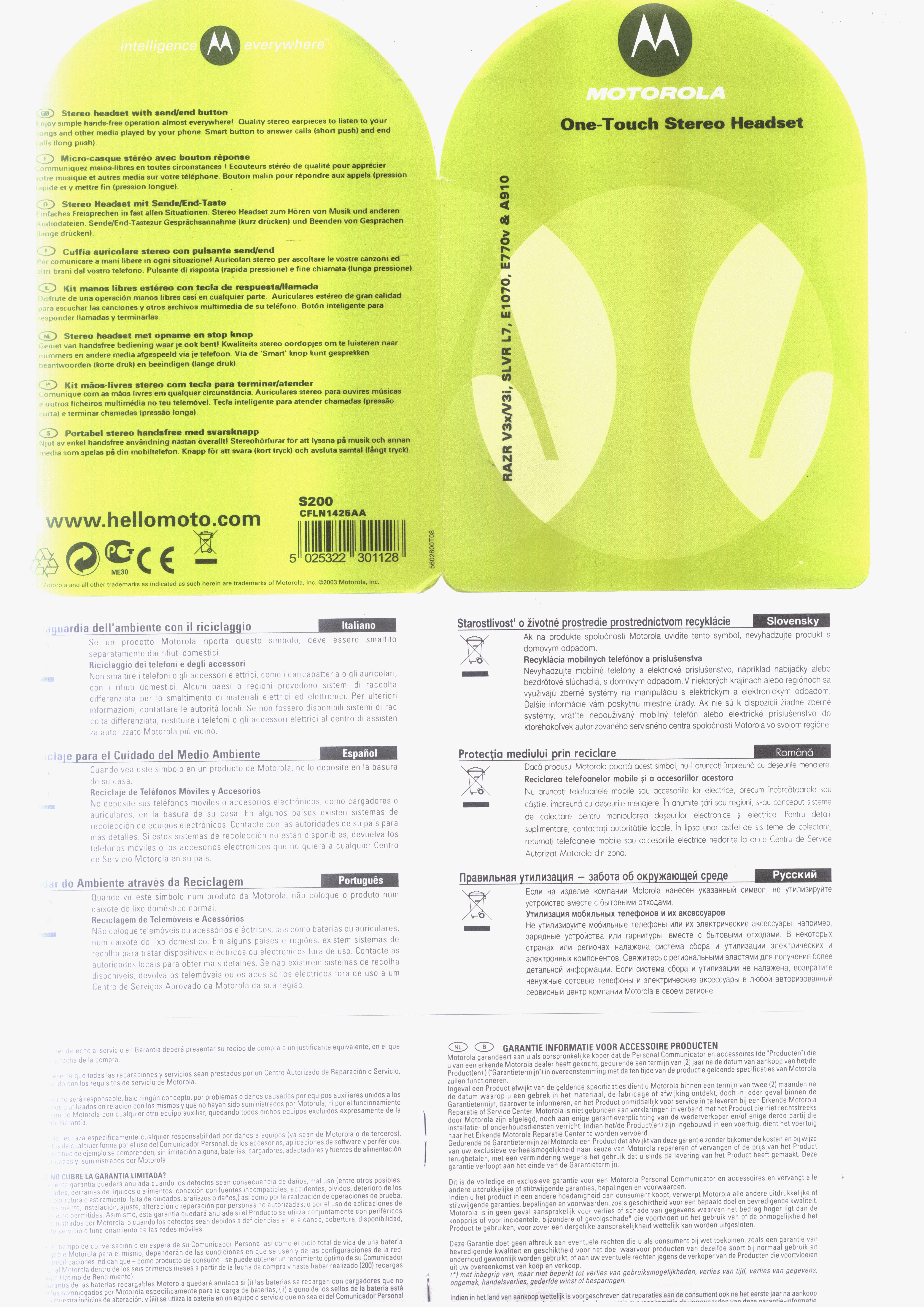

Купил "стерео" гарнитуру s200 "Оригинал" так сказать, в зеленой коробочке. Она моно и тихая. Ее не берите

[moxa]

SirJohn,
Это подделка значит! Цена какая??

[go_eclipse]

а у меня облом. купила s 200 - левый микрофон не работает. ни при разговоре (в инструкции написано что так должно быть) ни при прослушивании музона (а почему тогда они стерео??).<br />это брак наушников или может с телефоном чтото надо сделать?

дефект был в наушниках. я их отдала обратно в магаз. стоят меж прочим 20$. Купила на радиорынке гарнитурку из серого пакетика - улет, и звук громче. а недавно докупила еще z3 в комплекте идет мотороловская проводная гарнитура. Так вот она тише и гавнистее чем мои наушнички из серого пакетика за 10$
Всем привет

[dallass]

а схемки унч da2 случаем нет ?

Добавлено позже (2.10.2007, 14:56):
нужна схема унч sol342108.

[dinja]

Я с пук пук сталкивался. Это не заэкранированный переходник из тела до схемки и говняцкие кондеры.

Добавлено позже (30.10.2007, 19:44):

а схемки унч da2 случаем нет ?

Добавлено позже (2.10.2007, 14:56):
нужна схема унч sol342108.

это чё за микруха?

[SHaMiMOTOX]

Люди помогите порвал моно гарнитуру с микрофоном от л6 помогите со схемкой т.к. разобрал я блочок и увидел там 2 резистора кнопку и кондер, один резик я не прозвонил ему ножки оборвало, второй 10к помойму и кондер на микрофоне стоял 100мкф 6вольт. так вот сия конструкция порвалась и пипец, хочу восстановить, но не совсем пойму как эти 2 резика, кандер и кнопку примострячить спаяльником дружу. просто еще вдруг тело спалю и пипец тогда.
з.ы.гарнитура китайская с телефоном шла, не охота новую брать

[zazumazu]

Купил s200 original за 20$, а она моно и кнопка не работает Так и должно быть или брак?

[mkgtu]

Народ! Не знаю может уже это обсуждалось, но уж очень лень 22 страницы читать.

Такой вопрос. Можно ли из миниЮСБ кабеля для компа сделать типа антенну для L9, чтоб можно было слушать радио через внешний динамик без гарнитуры.

Может припаять резистор на конце кабеля между определенными контактами, чтобы телефон "подумал", что подключена гарнитура, а не кабель, и таким образом можно было включать радио?

[dinja]

Купил s200 original за 20$, а она моно и кнопка не работает Так и должно быть или брак?

Это точно Подделка причем, очень грубая. Отдай обратно в магазин.

[BAHEC]

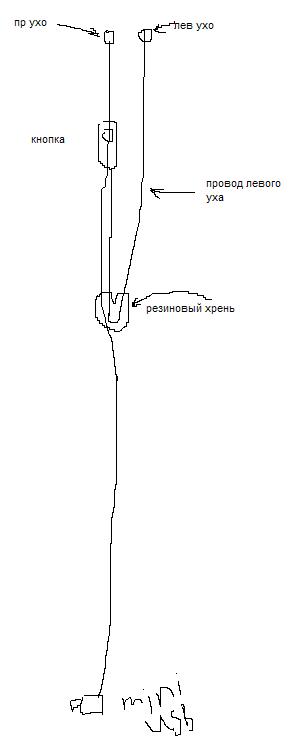

вот такие уши "в сером пакетике" в комплекте с к1 были у мамки, играют не особо громко и качественно, но если чуть привыкнуть (после нормальных ушей с переходником со своим мпх220:) )вполне устраивает

[Xander]

вот такие уши "в сером пакетике" в комплекте с к1 были у мамки, играют не особо громко и качественно, но если чуть привыкнуть (после нормальных ушей с переходником со своим мпх220:) )вполне устраивает

а где сами уши? хочу взглянуть на фото, а то брал уже в 3х разных упаковках, одни да же оригинальные s200, а качества звука как было на родных так и не нашел. или они такие только в комплекте идут?
