FAQ Модернизация Дата Кабеля, Шнурок для востановления e398 Поделиться Опции

[BALU]

Предлагаю вашему вниманию мой вариант доработки дата кабеля
от е398 в него входят : естественно полноценная работа
с телефоном: ат mode/p2k mode
зарядка возможностью вкл/выкл, и конечно моя идея это
замыкание 4,5 контактов теперь я забыл про приёмы "йоги" с 2 иголочками
все на самом деле проще
(смотрите видео материал)< < < работа в действии кому интересно!

Теперь по подробнее:
1.) Берем штатный дата кабель от е398 и им подобным естественно разбираем !
отпаиваем все провода от платы на shema2.gif показано, какие цвета, куда потом припаивать считать от зарядки самый первый чёрный (земля обычно) второй общий
третий красный это + 5,0 5,1 V в usb, зелёный (если не ошибаюсь, то это RX) белый (это TX) и последний красный «поправьте, если не прав»

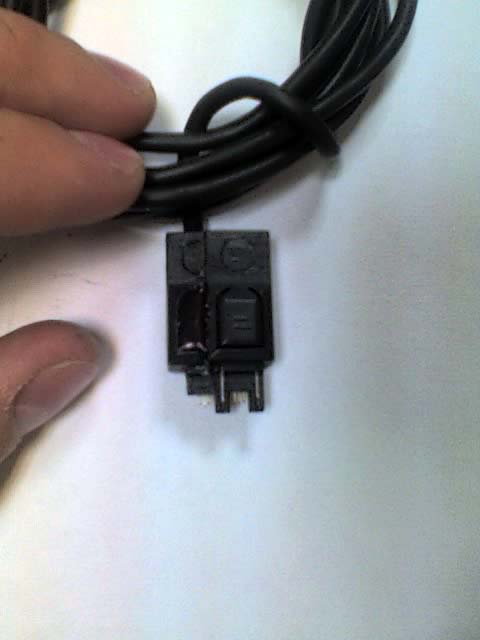

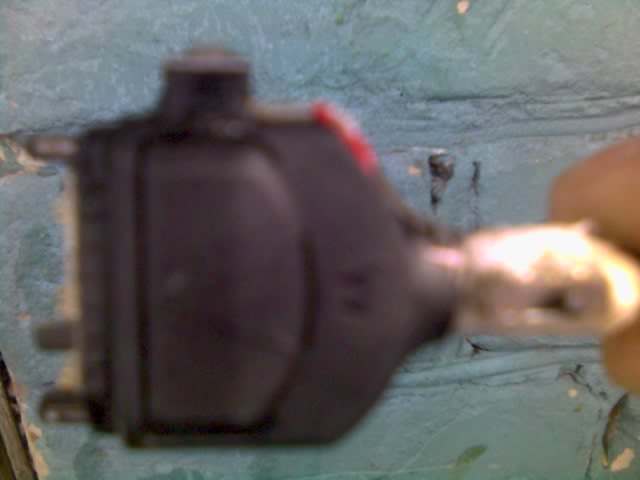

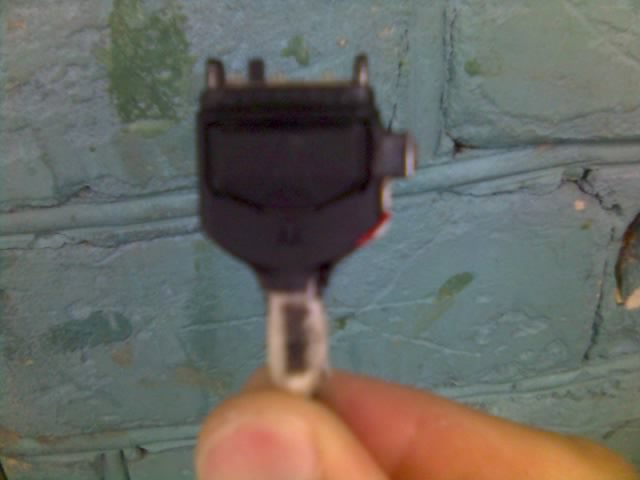

2.) Я убрал всё лишнее от дата кабеля, а именно контакты незадействованные оставил 3 контакта на зарядку 3 на работу телефона 2 на тест поинт (см. фото)
3.) Зарядка происходит прямо от USB с возможностью вкл/выкл ~ 3.5часа
4.) Реализовал замыкание 4,5 нажатием на кнопку на шнурке и красную кнопку телефона телефон переходит во флеш готов к восстановлению, прошиванию

Теперь о деталях :
1.)для того чтобы дата кабель заряжал необходимо
резистор номиналом 27кОм в моём кабеле стоит 31,5кОм от китайского зарядника
( можно заменить любым аналогом отечественного или импортного производства )
он НУЖЕН для ограничения тока (с USB идет ~5.0 - 5,1V)для зарядки это много,
для удобства я сделал выключатель
2.)для того чтобы 4 - 5 контакты замыкать не "иголочками, проводками. и. т. д."

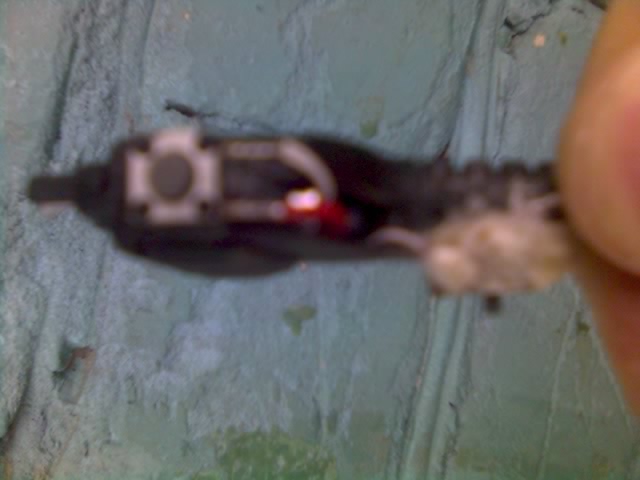

поставил микро кнопку можно взять от любого cd dvd rom.
микро переключатель покупаем в любом радио магазине размеры там разные
всё зависит от вашей фантазии

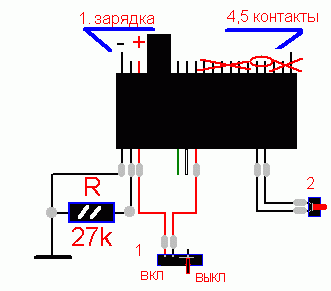

картинка shema.gif это моя доработка, картинка shema2.gif для тех, кто не понимает, какие контакты я убрал!
лом 25кОм в моём кабеле стоит 31,5кОм от китайского зарядника
он НУЖЕН для ограничения тока (с USB идет ~5.0 - 5,1V)для зарядки это много,
для удобства я сделал выключатель
2.)для того чтобы 4 - 5 контакты замыкать не "иголочками, проводками и. т. д. "
поставил микро кнопку можно взять от любого cd dvd rom.
картинка shema.gif это моя доработка, картинка shema2.gif для тех кто не понимает какие контакты я убрал!

[4ep]

BALU, как-то ты не подробно. Я в схемах нифига не понимаю. Какие детали, что покупать, и фотка в не собранном виде не помешает.

[Romчик]

А в чём собственно идея про тест-поинт? Просто соединил 4 и 5 контакт выключателем.... Но эт ведь не тест-поинт

[Romчик]

BALU, ты не смотри, что я типо новичок, просто пишу мало, зато всё читаю. И своё тело до

"клинической смерти"

я не доводил (руки у меня прямые однако) ,но чужие восстанавливал. Ничё страшного там нет

[BALU]

BALU, как-то ты не подробно. Я в схемах нифига не понимаю. Какие детали, что покупать, и фотка в не собранном виде не помешает.

поправил вродибы понятно :) а вот фотка в не собранном виде
это проблема у меня единственный фотик ето е398 :( но на схеме разве не понятно (я сам не силён в них)
это простая схема должно быть понятно

[Beaumont]

Просто совет от такого же мануальщика, как и ты:
1. Поставь нужные знаки препинания в мануале: читать легче;
2. Я так например и не понял из текста сообщения, куда ставить резистор и как делать супер-кнопку;
3. Если ответ на мой второй пункт лежит в какой-то части архивов, напиши об этом, а не просто выкладывай непонятные архивы. На них даже ссылки в мануале нет, а я такие неизвестные файлы не качаю;
4. Абсолютно бесполезные фотографии (не все, думаю сам догадаешься какие);
5. Да, и 4 и 5 контакты в телефоне это не тест-поинт.

[BALU]

5. Да, и 4 и 5 контакты в телефоне это не тест-поинт.

зато никаких мучений с иголками :P

[Ктулху]

BALU
ну вот что ты народ в заблуждение вводишь то???
ведь не опытные в электронике будут искать резистор номиналом ИМЕННО в 25 кОм!
а такого номинала в природе НЕТ!!!! off_topic;
не путайте людей! народ ведь ходит на радио рынке ищет, подбирают из двух сопротивлений....
есть на 22 на 24 на 27
есть конечно еще сверточные, но сомневаюсь что их легко найти....
я уж кабелей штук 10 переделал, везде ставил 15кОм и ни каких проблем!!!!
хотя прекрасно все работает при номинале от 5кОм до 100кОм!


гляди в мою подпись и возьми от туда данные, поправь как надо и выложи...
а то просто надоели посты типа

ходил сегодня по радио рынку, ни у кого не смог найти резистора на 25кОм
пришлось собирать из 2х....

а то порой и из трех собирают...
здесь номинал не суть важен!

[BALU]

Подправил, ошибочка вышла!
но я же написал " в моём кабеле стоит 31,5кОм от китайского зарядника"
так что ни кого " в заблуждение" не ввожу
з.ы.
гляди в мою подпись и возьми от туда данные, поправь как надо и выложи...
а то просто надоели посты типа

зачем мне брать чужие данные когда я мануал написал на проверенном своём
шнуре bigsmile;

[Ктулху]

И так выражу свою полную рецензию по поводу твоего мануала.
[OFF]Сори когда писал предидущий пост был с ночной смены и голова уже толком не варила...[/OFF]

Предлагаю вашему вниманию мой вариант доработки дата кабеля
от е398 в него входят : естественно полноценная работа
с телефоном: ат mode/p2k mode
зарядка возможностью вкл/выкл, и конечно моя идея это

Теперь по подробнее:
1.) Берем штатный дата кабель от е398 и им подобным естественно разбираем !
отпаиваем все провода от платы на shema2.gif показано, какие цвета, куда потом припаивать считать от зарядки самый первый чёрный (земля обычно) второй общий
третий красный это + 5,0 5,1 V в usb, зелёный (если не ошибаюсь, то это RX) белый (это TX) и последний красный «поправьте, если не прав»
2.) Я убрал всё лишнее от дата кабеля, а именно контакты незадействованные оставил 3 контакта на зарядку 3 на работу телефона 2 на тест поинт (см. фото)
3.) Зарядка происходит прямо от USB с возможностью вкл/выкл ~ 3.5часа
4.) Реализовал тест поинт нажатием на кнопку на шнурке и красную кнопку телефона телефон переходит во флеш готов к восстановлению, прошиванию

Теперь о деталях :
1.)для того чтобы дата кабель заряжал необходимо
резистор номиналом 27кОм в моём кабеле стоит 31,5кОм от китайского зарядника
( можно заменить любым аналогом отечественного или импортного производства )
он НУЖЕН для ограничения тока (с USB идет ~5.0 - 5,1V)для зарядки это много,
для удобства я сделал выключатель
2.)для того чтобы 4 - 5 контакты замыкать не "иголочками, проводками. и. т. д."
поставил микро кнопку можно взять от любого cd dvd rom.
микро переключатель покупаем в любом радио магазине размеры там разные
всё зависит от вашей фантазии
картинка shema.gif это моя доработка, картинка shema2.gif для тех, кто не понимает, какие контакты я убрал!
лом 25кОм в моём кабеле стоит 31,5кОм от китайского зарядника
он НУЖЕН для ограничения тока (с USB идет ~5.0 - 5,1V)для зарядки это много,
для удобства я сделал выключатель

Вот объясни мне пожалуйста кто тебе сказал что резистор служит для ограничения тока????
ты хоть сам понимаешь что ты написал???
Элементарная Физика! R=U/I
Давай посчитаем, при напряжении в 5 вольт и сопротивлении резистора в 31.5кОм[OFF], как в твоём варианте,[/OFF]
мы получаем следующее:

Код

     5[в]
I=---------=0,0001587301587302 [А]
  31500[Ом]

вот теперь предствь сколько лет ты будешь заряжать аккумулятор таким током

Дак вот теперь Объясняю для чего нужен этот резистор!
[OFF]уже наверное раз сороковой это пишу! [/OFF]
этот резистор нужен для создания напряжения на втором выводе разъёма равного логическому 0!
[OFF](в варианте с телефоном это напряжение 0.3-0.7в)[/OFF]
нужно это лишь для того чтобы телефон "знал" что к нему подключили стандартизированное устройство зарядки а не что то левое (самопальное)!
и вообще я не понимаю, скажи пожалуйста кто тебе сказал что 5 вольт это много для зарядки?
ты ради интереса замерял напряжени на заряднике когда он подключен к телефону?
для информации, тока зарядки аккумулятора постоянен в своей величине и ограничение по току выставленно в самом аккумуляторе ;)
там собрана специальная схема-контроллер которая контролирует весь процесс зарядки!
если не веришь мне, подключи к аккумулятору 4 батарейки на 1.5 вольта и последовательно в схему воткни милиамперметр на 500мА и паралельно осцилографф и посмотри что из себя представляет процесс зарядки!

3.) тест поинт теперь я забыл про приёмы "йоги" с 2 иголочками
все на самом деле проще
(смотрите видео материал)< < < работа в действии кому интересно!
для того чтобы 4 - 5 контакты замыкать не "иголочками, проводками и. т. д. "
поставил микро кнопку можно взять от любого cd dvd rom.
картинка shema.gif это моя доработка, картинка shema2.gif для тех кто не понимает какие контакты я убрал!

Кто тебе сказал что это тестпоинт???
опять введение людей в заблуждение....
это всеголишь принудительный способ введения телефона в бут режим, для заливки бэкапа, когда он не входит туда обычным образом *+#+Вкл
ИМНО это ты вообще зря сделал.......

Мой тебе совет, вследущий раз прежде чем писать мануал почитай форум, что люди пишут, что, как и где....
Ибо: Поспешишь людей насмешишь © ;)
а то накалякать такой мануал на скорую руку любой может! только вопросов по такому мануалу у тебя потом будет куча.....

в Общем, моя оценка мануалу по 10ти бальной шкале 3!

вот пример моего мануала как слелать кабель с зарядкой в теме железо(#425978)

Блин народ ну читайте тему то внимательно!
уже третий раз пишу ведь резистор от 5кОм до 100кОм!!!
[OFF]И откуда все взяли эту цифру 25кОм? <_<, это сопротивление нужно для того чтобы создать логический "0" на втором контакте ;) (0,3-0,7вольт)[/OFF]

Схемка:

Резистор Впаивать между 1м и 2м выводами, между 3м и 6м выводами нужно припаять перемычку,
и именно перемычку а не перепаять провод с 6го на 3й вывод!!!

на старых компах с usb1.1 возможно не будет работать интернет при зарядке телефона
обусловленно это тем что на старых компах usb питание запитано от дежуного питания 5в и слабые БП не выдают ток нужный телу для зарядки.
у меня такая проблема была на работе, из положения вышел сменой источника птания usb? я подал питание отдельными проводами от второго шлейфа питания дисковода  ;)

ЗЫ: я за конкурсом не гонюсь, хотя написать этот малуал давно желание было.....
как видите он есть, но просто в теме железо а не отдельной темой...
