Подскажите Самую Простую Прогу А-ля Pcad, для АВТОразводки плат по введенной схеме Поделиться Опции

[Archy]

Столкнулся с тем что нужно побыстрее развести и протравить пару-тройку печатных плат.
Лазерно-утюжным методом владею, не владею PCAD-ACAD Electro :( И учиться не очень хочу...
Однако вопрос в том, что схемы не сложные, но громоздкие, и потому "рожать мозгом" дорожки на плате реально очень и очень не хочется.
Хочется реально несложную, в идеале - интуитивно понятную, прогу для АВТОМАТИЧЕСКОЙ разводки под лазерный принтер печатной платы по введенной принципиальной схеме. Радиоэлементы отечественные (да на крайняк знаю и их буржуйские аналоги). Совсем в идеале - русскую либо русифицированную, чтобы потратить на процесс минимум времени.

2Osta: Это именно под тот девайс, кот обсуждали недавно :) Всё есть кроме рисунка платы :(

Народ, жду помощи.

З.ы. 99% народа данная схема не нужна, потому будут считаться оффтопиком вопросы типа "А ЧТО ЗА СХЕМА?"...

[Dimas_CN_4716598]

P-cad 2000, изучается за пол часа активной работы методом ТЫКА (с пивом). Помоему самый прогрессивный метод в изучении всего нового.

[AlexKooper]

Archy, проще обратится к народу, владеющими авторазводчиками :) Хотя я лично все платы вручную развожу в пикаде - получается гораздо красивее авто (спектры), но у меня схемы специфичные...

[Мачо]

Sprint-Layout 4.0

Sprint-Layout is a simple tool to create layouts for single-sided and double-sided PCBs (Printed Circuit Boards). The software comes along with all functions that are necessary for board design. Even professional features, like export of Gerber-files, are included, while the handling of Sprint-Layout was kept self-explaining.

клевая программа для разводки плат
есть в инете русская версия в переводе В.Щербаков

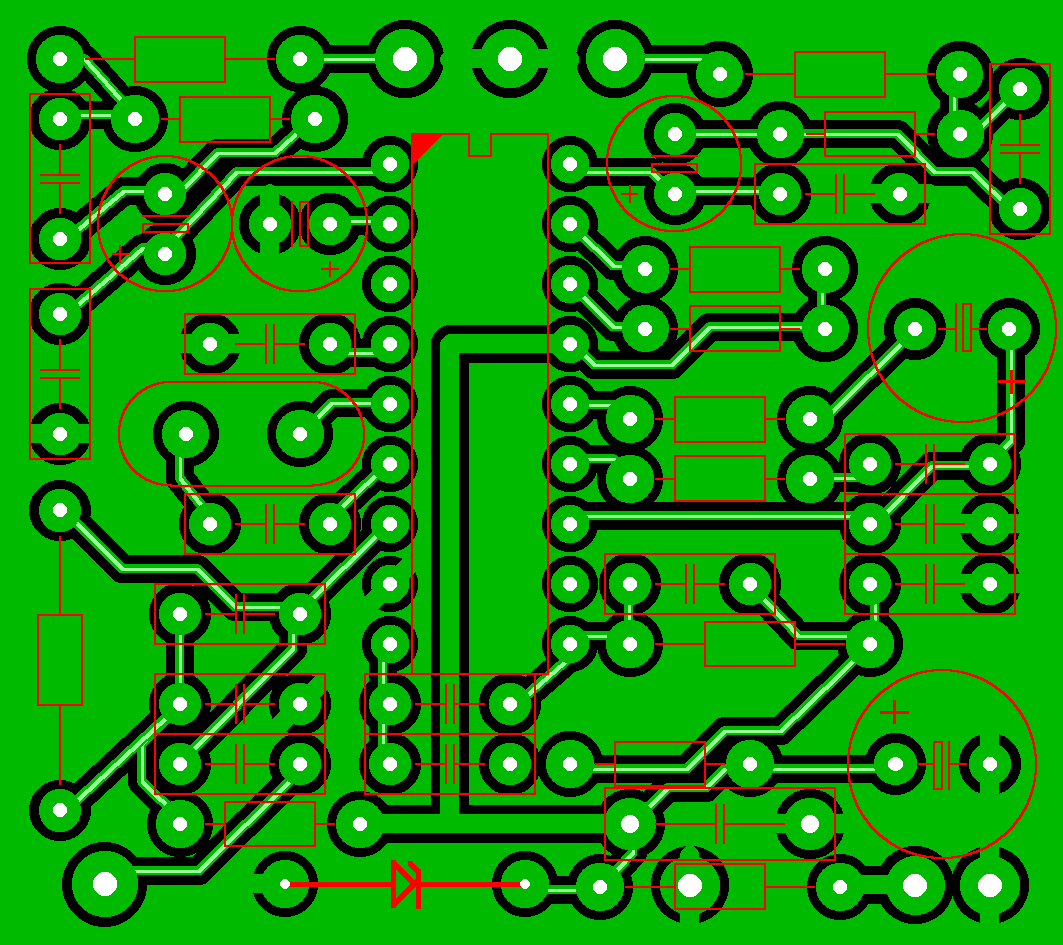

Пример что я развёл

[Archy]

Sprint-Layout 4.0 у меня есть, она не делает авторазводку.
Кроме pcad ее вообще что-то делает? :)

[AlexKooper]

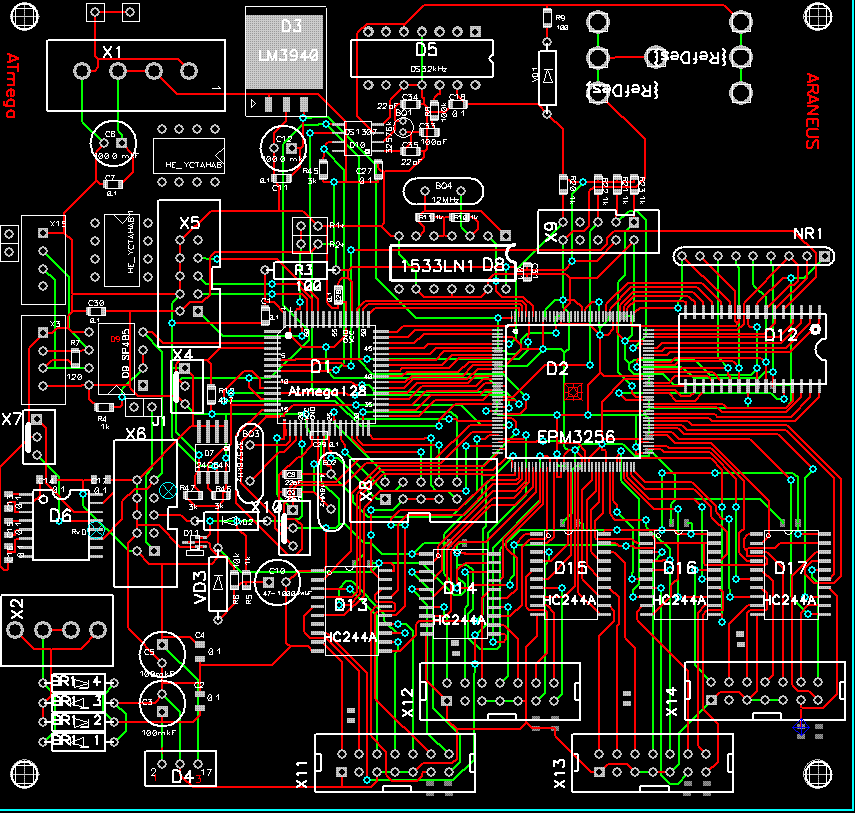

А вот что я автоматом в спектре развел

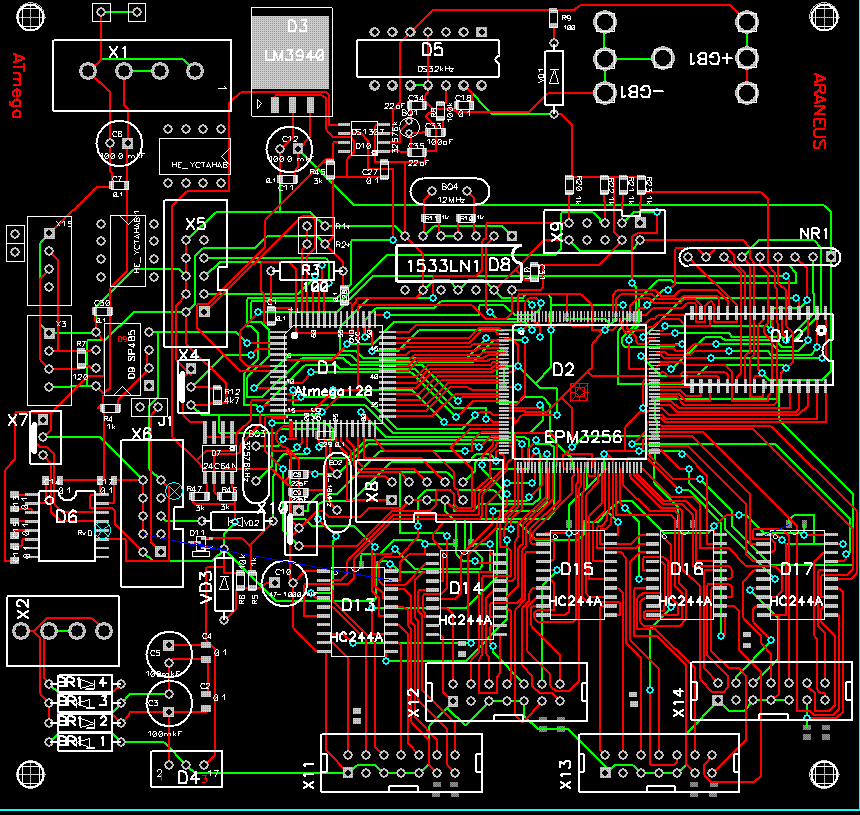

А вот та же схема разведенная встроенным разводчиком пикада

[Metrofan]

Попробуй PCB123. На английском, но бесплатная, простая и есть простой автороут.

[Sorvi_Golova]

Люди в поисковике пробуйте искать Proteus. Очень мощная программа. Умеет симулировать схемы, есть куча всяких баз данных и понятное дело разводит платы. Учится за 15 мин.

[brag]

Я счас пробую cadsoft eagle.в ней разводил первый свой девайс на ARM,этот : http://unixoid.net.ua/text1/devt.jpg http://unixoid.net.ua/text1/devb.jpg :)
Только его я разводил руками.
Но есть в нем и автороут,сейчас пробую,еще счему не зажбил :) эта схема не очень большая,но много проводов. 1 корпус pqfp208,2 tssop54 и еще что-то будет,пока не знаю,что ;)

[n0wheremany]

Sprint Layout
