кабель моторолам 300 Поделиться Опции

[xxx MAN xxx]

:( у когонить есть распайка кабеля для v300 , а то прошолся по копм магазина и не нашол :( хотя обласной центр
мож ктото прозвонит и распишит ?

нашол таку фигню

считаем от разьема питания ....
1 - GND
2 - тоже GND через резюк 25 кОм
3 - DC +5
4 - Tx
5 - Rx
6 - VBUS
10 - GND

USB ...
___________
_--_--_--_--_
1 2 3 4

1 - VBUS
2 - Rx
3 - Tx
4 - GND

Оно или нет ?

[CS_Yurik]

Тут должно быть все понятно :)

[xxx MAN xxx]

Тут должно быть все понятно  :)

можно по сигналам написать а то там тока я понял цвета подписаны

[pioneer]

Доброе время суток, можно объснить про кабель, как на рисунке, хочу такое сделать, а вот и испанском не шарю..

[TAL]

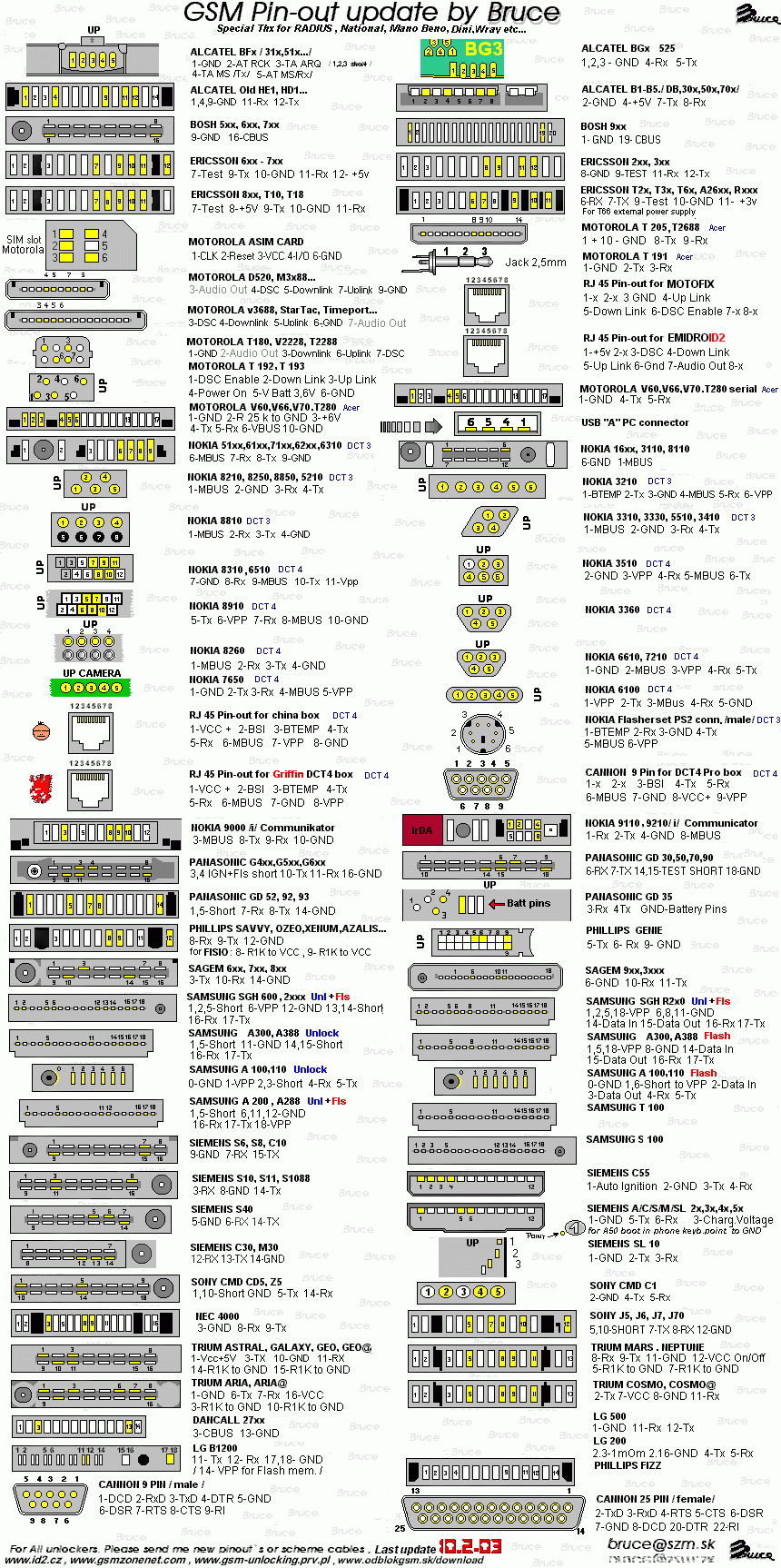

вот тут ещё понятней
(смотри распайку для V60)

[Alex133]

pioneer,
Там ничего нет на испанском такого, что надо было бы переводить на русский. Все же нарисовано.

[pioneer]

TAL, спасибо, распайку для V60 и подобных нашел, там ясно

а черный провод земля - понятно, но почему он фиолетовый (Fuccia) у разъема USB ?

а что делает зарядка (CARGADOR TELEFONO) на схеме? без нее можно ведь?
Тогда первые три пина не трогать вообще?

прошивать будет?

[TAL]

на первый рисунок вообще не смотри,
нужные контакты:
1, 4, 5, 6

цвета:
1 - чёрный
4 - зелёный/синий
5 - белый
6 - красный

Сообщение отредактировал TAL - 23.8.2005, 10:26

[pioneer]

то есть...может так?

на телефоне
1 GND
4 Tx (D-)
5 Rx (D+)
6 VBus

GND, Tx (D-), Rx (D+) понятно как втыкать, а VBus куда ?

[TAL]

а VBus куда ?

на рисунке цифрой 6 отмечено

[pioneer]

я знаю, что VBus - это 6 пин на телефоне, я спрашиваю куда его на USB штекере (на +5В чтоль?)

[pioneer]

А прошивать-то будет?

[TAL]

будет прошивать спокойно

[pioneer]

эт хорошо что будет! B)
А красный провод USB на 6 pin правильно?

[pioneer]

+5 В от USB надо подключать к 6-му пину ?

[~Alexey~]

Ребята, это все великолепно, только мне бы еслиб кто то дал распайку Usb-miniUsbi 5-pin ??? НУ может у кого то завалялась ? плизз, уже запарился денюжку на нет сливать в безрезультатных поисках.... :-(

Ребята, это все великолепно, только мне бы еслиб кто то дал распайку Usb-miniUsbi 5-pin ??? НУ может у кого то завалялась ? плизз, уже запарился денюжку на нет сливать в безрезультатных поисках.... :-(
