[GrAnd_]

И так приступим...
Нам понадобиться немного: отвертка Т6, правильно выращеные руки и желательно один ноготь на одной из них.

1. После того, как снимем крышку, вынимаем всякие прибамбасы, как то СДха, симка, батарейка.
Затем нам надо отодрать Боковые вставки. Для этого поддеваем ногтем или отверткой вставку на торце:


Далее надо сдвинуть вставки вверх. Для этого чуть отгибаете край вставки, после чего нажимаете:


В итоге получаем вот такой вид сзади и 6 болтиков размером Т6, которые надо открутить:


После того, как открутитте и попытаетесь снять, то разочаруетесьу вас ничего не получится. Виной всему следующие замочки, которые аккуратно надо отогнуть:



После этого вам остается аккуратно отсоеденить шлейф вибры, динамика и вспышки. Вот собственно и всё.

Блок с динамиком, джеком, вспышкой и виброй вынимается из задней панели. Для этого надо от центра панели аккуратно потянуть блок вверх, а затем на себя. Точной фотки нету, но хоть такая... по стрелкам - сначала тянуть по стрелкам 1, а потом 2:



Вот общий вид блока:



Ну вот вообщем-то и все по разбору.... Что неясно - спрашивайте.
А вот теперь мне очень интересно. Я увидел со стороны экрана на плате еще какое-то место для какого-то девайса, о оно пустое!!! Похоже на вход для динама и вспышки. Глядите фотку:


Я так и не понял для чего эта вилка.




Починка сломанной блокировки(перепайка ползунка)
Починка сломанной блокировки(впаивание иголки в старый ползунок)
Тест-поинт е2
Схема е2
Перепайка динамика на другой

Тема почищена, систематизирована. Добавлены недостающие фотографии. 24.10.09

Сообщение отредактировал GrAnd_ - 24.10.2009, 19:21

[Snag]

уже нормально ловит сеть???? тогда поидее он не должен грется, тк если б нептун коротило, то думаю сеть он бы у тебя никак не ловил. тогда может реально флеша, если в буде греется сильно, тк идёт прямое обращение к флешке для перезаписи её. Ты уже делал спиртовые ванны? попробуй к комунить в хорошую мастерскую сносить, пусть в ультрафиолетовой ванне прочистять весь мусор. возможно перестанет коротить. а какие щас с ним симптомы? до которого промежутка времени работает?

Сообщение отредактировал Snag - 18.8.2007, 9:01

[Fedot_tork]

Snag,
он перезагружается, когда нагревается до определенной температуры (тот чертов чип) Самое главное, что этот чип в разных режимах нагревается по разному....

[Snag]

а попробуй запуск авиа режима...и проследи за телом. как он себя вести будет. поидее не должен особо грется, покрайней мере меньше.

[moxa]

Итак сешодня весь день потратил на установку динамика от е398 на е2-результаты и радомтны и плачевны(может только у меня).... Динамик встал после ЖУТКОЙ расточки оранжевого блока..... Все работает, !!!!НО!!!!:
1.Телефон жутко греется при проигрывании музыки и вылетает плеер(защита от КЗ?)
2.Перезагружается во время играния музыки.
3.Мерцает при этом экраном(ЦВЕТОМУЗЫКА )

Что делать,я не знаю. Завтра еще пойду туда же, где делал-посмотрим может что где коротит.
Но я думаю придется искать еще варианты динамиков ((((

Добавлено позже (23.9.2007, 18:13):
Блин только что чуть не сгорел телефон!!! Он нагрелся под батареей так, что аж паленым завоняло!!! До завтра включать не буду, понесу туда где делали и пусть старый динамик поставят)))

[moxa]

Кстати-телефон работает..... все ок.... Если не слушать музыку-включаеш, играет клааано, но через минуту нагревается((((( завтр буду искать другой динамик(((

[Hitch]

Не пойму, зачем вам это? Все-равно явного прироста как в качестве, так и в громкости, замена динамика не даст. Да и нужен он только чтобы вызов услышать.
mike-killer, греется это не есть гуд. В качестве улучшения хоть появились?

[moxa]

Блин новости еще хуже(((( Теперь у меня телефон при игрании музыки в динамик греется с любым динамиком и без него((( Что находится под контактами симки(с другой стороны...)? Там защищено боксом. Отрываь его не охота, но греется именно там.....

[MOTOROKR E398]

Собственно сабж :\ ... Джойстик просто достал глючить! Первый раз началось месяц назад. Тогда он всё рвался вниз . Пришлось разбирать, и капнуть спирта в джой. Проблема решилась(правда кнопку голосового вызова сломал... :\ када разбирал). Щас спустя месяц, можт чуть больше джой уже калбасится вправо! Щас повторил операцию, вроде бы перестал. Скажите чем его можно смазать, дабы он избавил меня от глюков вообще ?
Пользователю запрещено создавать сообщения

[Сумерок]

Спирт не решение. Джой
слабый, не первый случай, лучше менять. Мне
поставили в сервисе от е398.
Дело пятнадцати минут.

[Kirill111111]

Спирт не решение. Джой
слабый, не первый случай, лучше менять. Мне
поставили в сервисе от е398.
Дело пятнадцати минут.

Почом? И где? И как ощущения? у меня кстати тоже сначала вниз, потом вправо....

Добавлено позже (25.9.2007, 16:02):
PS А еще есть какие аналоги? или Е398 самый оптимальный?

[Сумерок]

Сам джой стоит 80 рублей. С Работой
взяли 300. Сказали, что он не просто
снимается и ставится новый, а там
паяльником надо его наплавлять.
Претензий нет. Все отлично

[moxa]

Итак мой Е2 восстал) Я не знаю в чем было дело, но его починили в СЦ и теперь он работает =)))))) УРРЯ

Сообщение отредактировал mike-killer - 25.9.2007, 12:38

[moxa]

Стандарт. Завтра еще раз попробую от е1 поставить)

Итак! Все держитесь!!! ПОСТАВИЛ ДИНАМИК ОТ Е1-все пашит!!! Сижу музыку слушаю. В ezx_volumetable.cfg поднял громкость до 18 и в телефоне ща на 5 слушаю с эквалайзером ослабление вокалов.... ВСЕ СУПЕР! только вот е2 динамик от е1 не вытягивает на полную((( На 22 в ezx_volumetable.cfg начинаются хрипы.... Скорее всего на е1 звук достигается коробочкой динамиков! Но смысл ставить стоит! НО НОВИЧКАМ НЕ СОВЕТУЮ-порвал шлейф на динамик-его в сц восстановили-теперь у меня динамик на тооооненьких проводаХ) вот фото прилагаю-качаство отстой-будет возможность сфотаю лучше! блин инет лагает-фото позже выложу)

[Celica]

там паяльником надо его наплавлять

это вообще..надо же такое сказать клиенту...там тупо жаришь плату..снимаешь старый джой и также ставишь новый и ждешь пока плата остынет..да и фсе..делоа на 5минут..=)

Сообщение отредактировал Celica - 25.9.2007, 21:08

[MOTOROKR E398]

1) Разбираешь E2(мануал с картинками на letsmoto.com) . Если кнопка голосового вызова сломана, можешь ничитать :)

2) Снимаешь колпочёк джойстика.

3) берёшь какую нить крышечку и наливаешь в неё спирт. Желательно 96% (Водка некатит!) (хотя у меня это был тройной адикалон :)))))))) )

4) Любым острым предметом(иголкой, ножичком или ещё чем) мокаешь в крышку а патом касаешся джойстика. Сам центр где торчит пипка(на плату никапайте! На шлейфы тоже!) и под джой тоже ничё лить ненадо! И без фанатизма! Там нужно максимум 2 капли ! В центр, между пипкой и железным оснаванием джоя. А если точнее, то между пипкой и чёрненьким кругляшком который в железном оснавании. После операции, ставим колпочёк джоя и разрабатываем во все стороны. По часовой и против часовой стрелки. Так гдет минуту. После, собираем и через минут 5-10 включаем(что бы спирт испарилсо) . И смотрим эффект :)
Пользователю запрещено создавать сообщения

[Sanyco E2]

Сегодня пробовал поменять динамик от Е2 на динамик от Е398 и по неопытности порвал шлейф (осталось только немножко от вспышки). Пожалуйста, помогите!!! Как можно еще прицепить этот динамик или как востановить шлейф (если это реально)

[BALU]

прямые руки рулят попробуй тонкими волосками от многожильного провода

[Umnij]

еть на радиорынках такие тоненькие розовинькие проводки в второпласте, я ими все шлейфы меняю.
только если будеш поять неприменно используй "Флюс" - кислота такая специялльная, чтоб лучш еспаивалось, НЕтугоплакое олово и паяльник с тонким жалом(в крайнем случае на паяльник прицепи "цыганскую" иглу)
Удачи!

[moxa]

Я же предупреждал по асе НЕ ЛЕЗЬ........ не послушал...... Мне в СЦ сделали восстановление шлейфа за 16 баксов...... Или закажи весь блок новый....

[Sanyco E2]

Где можно купить новій блок?
П.С. Если я зачистил немножко дорожки на шлейфе (они ярко-оранжевого цвета , с меди?) то можна к ним присоб@чмть динам?

[Hexon]

возникла небольшая проблемка, при небольшом надавливании в нижнюю левую часть экрана, возникают небольшие волны, (эффект, как если надовить слегка на дисплей калькулятора или на жк монитора)

Выходит, что сам дисплей установлен неточно и контактирует с защитным стеклом, эту проблему можно устронить самому, или лучше обратиться в сц ?

[Seregarz]

Hexon, так и должно быть! Даже не думай что-то делать! Конструкция экрана такая! У всех так!

[relax2005]

Всем доброго времени суток!!!
Красная кнопка не работает после падения телефона,теперь его не выключить,не включить,как быть,очень не хочется сломать кнопку блока при разборе,может можно как-то почить не разбирая???

Всё,разобрал,ничего не помогает,с виду всё нормально,но красная кнопка не работает вообще никак.........

Сообщение отредактировал relax2005 - 29.10.2007, 12:58

[Seregarz]

relax2005, он что кнопкой ударился? Странно...а другие кнопки работают или ты его теперь включить не можешь? Может спирта капни под кнопку.

[relax2005]

Да я незнаю,просто красная не работает вообще и теперь он включается,потом через какое-то время выключается,такое чувство,что кнопка сама по себе срабатывает через n-ое кол-во времени.Может надо купить клаву новую,только вот где???

[Xronos]

Да я незнаю,просто красная не работает вообще и теперь он включается,потом через какое-то время выключается,такое чувство,что кнопка сама по себе срабатывает через n-ое кол-во времени.Может надо купить клаву новую,только вот где???

Прошей вот это ядро

zImage.rar   ( 3.96 мегабайт ) Кол-во скачиваний: 175

(автор dimichxp ) в АР режиме. После включения телефона все функции кнопки (ВСЕ, кроме включения) будет выполнять боковая кнопка "play". Включать придется как раньше...

[go-blin]

Народ какой лучше ставить динамик?? как вариант можно от в220 там тоже строение как в 398. А если ставить от ериксона, качество будет лучше и от какого подойдет без мудатени с установкой(паять умею)

[BALU]

значит так говорю один раз для всех 100% подходит динамик от моторолы V220 по размерам и гобаритам будет вам и акустическое вибро при проигрованнии музыки без всяких там расточек распилов телефона

[Umnij]

BALU, Вот этот?

[enkei]

а подключение? сходиться?

[BALU]

BALU, Вот этот?

нет это спикер если что!
а вот это Buzer от V220

[WOLF_DJ]

Так дак там вот динамик когда припаиваеш всего два проводка нало паять да?? тоесть акуратно отпаиваю два проводка от старого и припаиваю к новому (эти же два проводка...? так?

[aZzz]

хожу с динамиком от е398 уже почти 3 месяца - проблем никаких с нагревом
шлейф я порвал, и кинул проводки, так что ничего страшного
в volumetable все значения на 15 - дальше страшно, на басаз телефон аж подпрыгивает
расточка оранжевого пластика никак отрицательно не сказалась, даже больше: теперь при проигрывании музыки звук льется буквально изо всех щелей - самого динамика, разъема гарнитуры и т.д., прикольно многие не поймут откуда именно. громкости мне хватает, так что дерзайте

[Celica]

Уря...наконец-то добрался я до динамика..впаял..все норма..гемороился с вставкой..но 30минут упорства и все шикарно...сел как родной...громкость повысилась..качество явно улучшилось..эффект вибры появился,проблема только что иногда дребежжжит на некоторых песнях(как у 398 было на стандарт проше)...

aZzz,

+ поправил немного volumetable

мог бы выложить его?

[Celica]

прошу извинения,что затянул..то одно то другое..но в общем вот и обещанные фото))
1, 2, 3..есть еще еслинадо могу выложить..хотя и так все видно))
вот так вот...а корпус немного жаль...

Сообщение отредактировал Celica - 16.11.2007, 17:48

[марик]

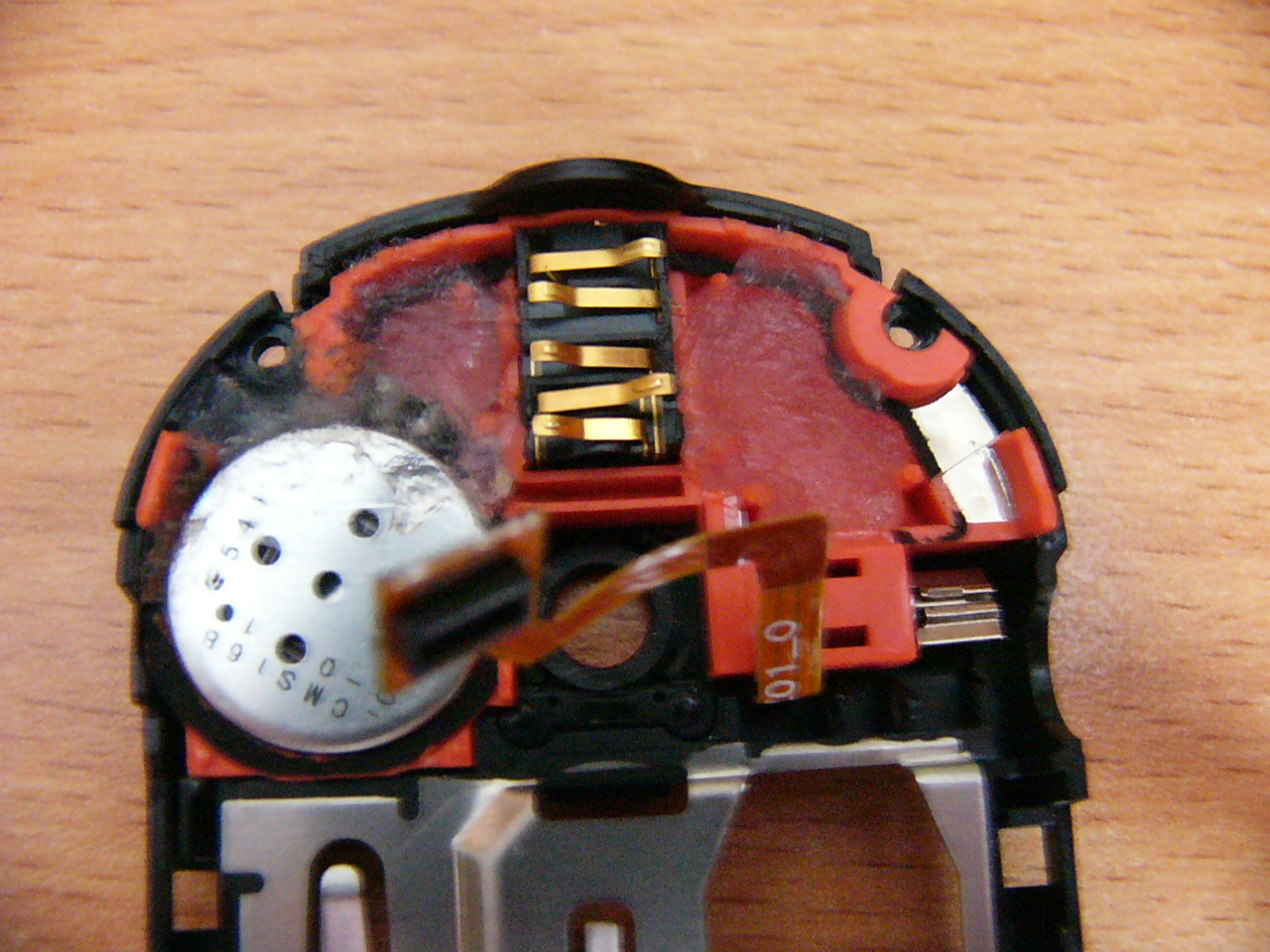

воть сень герметиком замазал тк лучше воть ище фотка

[kobr]

Не понимаю я...Стерео звучания всёравно не будет.Зачем менять шило на мыло?
Еслиб 2 динамика удалось запихать,тогда понятно.
mike-killer,
Так а я о чем.

Сообщение отредактировал kobr - 23.11.2007, 15:14

[Сумерок]

Подобная тема появляется уже в 3 раз, кажется. Нужно лишь отнести в сервис-центр, мне сделали за 15 минут. Замена джоя.

[Darkslider]

у меня такое было пару раз давно
разбирал шариковую ручку и корпусом вытягивал джой вверх
иногда помогало зажать джой не вверх,а вниз,куда он и тянется
после того как вытянул джой(методом рычага) он больше не залипал так(прошло уже несколько месяцев)

[RED Snake]

Сумерок,
И во сколько обошлось?
