[GrAnd_]

И так приступим...
Нам понадобиться немного: отвертка Т6, правильно выращеные руки и желательно один ноготь на одной из них.

1. После того, как снимем крышку, вынимаем всякие прибамбасы, как то СДха, симка, батарейка.
Затем нам надо отодрать Боковые вставки. Для этого поддеваем ногтем или отверткой вставку на торце:


Далее надо сдвинуть вставки вверх. Для этого чуть отгибаете край вставки, после чего нажимаете:


В итоге получаем вот такой вид сзади и 6 болтиков размером Т6, которые надо открутить:


После того, как открутитте и попытаетесь снять, то разочаруетесьу вас ничего не получится. Виной всему следующие замочки, которые аккуратно надо отогнуть:



После этого вам остается аккуратно отсоеденить шлейф вибры, динамика и вспышки. Вот собственно и всё.

Блок с динамиком, джеком, вспышкой и виброй вынимается из задней панели. Для этого надо от центра панели аккуратно потянуть блок вверх, а затем на себя. Точной фотки нету, но хоть такая... по стрелкам - сначала тянуть по стрелкам 1, а потом 2:



Вот общий вид блока:



Ну вот вообщем-то и все по разбору.... Что неясно - спрашивайте.
А вот теперь мне очень интересно. Я увидел со стороны экрана на плате еще какое-то место для какого-то девайса, о оно пустое!!! Похоже на вход для динама и вспышки. Глядите фотку:


Я так и не понял для чего эта вилка.




Починка сломанной блокировки(перепайка ползунка)
Починка сломанной блокировки(впаивание иголки в старый ползунок)
Тест-поинт е2
Схема е2
Перепайка динамика на другой

Тема почищена, систематизирована. Добавлены недостающие фотографии. 24.10.09

Сообщение отредактировал GrAnd_ - 24.10.2009, 19:21

[whitemoto]

Джой очень капризный, залипал 2 раза. Прошло само-собой!

[Сумерок]

Сумерок,
И во сколько обошлось?

сто раз писал, не помню уже. около 400 рублей

[ARTZooM]

хорошо, тогда кто знает в Екатеринбурге, где есть СЦ? не разу не бывал в подобных заведениях )

[Sanyok_]

хорошо, тогда кто знает в Екатеринбурге, где есть СЦ? не разу не бывал в подобных заведениях

в любом сц должны поменять, джойстик подходит как от Е398 так и от с650 только потом он будет немного выше и жоще чем родной, у самого щас стоит джойстик от Е398. Ремонт будет стоить 15-20уе

[MOTOROKR E398]

Проблема такая возникла, крайне затрудняющая навигацию по меню...... джойстик постоянно в низ жметься....мало того что практически любое действие сделать очень сложно, так еще и батарея с постоянно включеным дисплеем сжираеться в лет...

Так! Вопервых неслушай этих Они тебе щас такова насаветуют что ппц!

Во вторых, запомни раз и навсегда! Нести телефон в С.Ц. , это собственноручно забить гвозди в крышку гроба мобилы! Исключение - по гарантии
Теперь о джое. Ничё перепаивать, выдёргивать, и тем более платить за это нивкоем случае ненадо!

Всё что тебе понадабится это отвёртка T6 и немного спирта(Нет! Не пить!) .
Отвёртку(или набор отвёрток) можно найти в любом магазине с инструментами(например магазин бытовой электроники "Эксперт"). Так же на радио рынках . Обойдётся это дело в 100 - 300руб . Я например купил набор отвёрток за 190руб: Спирт можно взять в аптеке. Если впадлу идти то можно обойтись тройным адикалоном.

1) Разбери тело(мануал посмотри на LetsMoto.com: Разбираем ROKR E2 т.к. сдесь в мануале все фотки похерелись и никому до этого дела нет) . Главное будь очень остарожен с кнопкой диктафона!!! При разборке её очень легко сломать! .

2) После снятия лизевой части кузова, снимай колпачёк джойстика. Просто подковырни пальцем. Возможно будет туго идти, но небойся, несломаешь Снимать клавиатуру и дисплей перед этим ненужно.

3) После того как снимешь, перед тобой будет чистый джой.
Режду рычажком и оснаванием надо капнуть каплю спирта(или спирто содержащего, неменьше 60% спирта! (НЕ АЦЕТОН! И НИКАКИХ РАССТВОРИТЕЛЕЙ!) . Желательно это сделать из шприца. Капля, это даже немного преувеличено. Нужно совсем чуть-чуть! И аккуратнее! Незалей там остального

4) После того как капнул, в течении минут 5 разрабатывай джой(знаю что мазоль натрёшь, а что делать!) . Просто нажимай во все стороны. Крути по часовой стрелке и наоборот. Главное хорошо разработать.

5) После этих действий ждём 15-20 минут(даём высохнуть). И собираем тел. Батарею неставляем! И на зарядку тож неставим.

6) Ждём ещё минут 20 и можно включать. Но всё же лучше подождать подольше. Дабы точно высох.

Всё Проблема решена ! Если нет, убедись что всё высохло. Если уверен, а трабла неисчезла то повторяем операцию ещё раз.

Сообщение отредактировал MOTOROKR E398 - 2.12.2007, 16:25
Пользователю запрещено создавать сообщения

[Celica]

MOTOROKR E398,
да это все сугубо лично каждому аппарату..некоторым не помогает)но ты советом прав..и я лично ацетоном глушил его..уже пол года как кульна..тьфу..тьфу..

[Da-da-da]

кароче такая проблемка телефон не определляет флешку . скока носил по ремонтам везде какие то тупые оправдания никто ниче не знает . может кто знает какой нормальный ремонт или кто то умееет это чинить или сталкивался с такой проблемой .

[Celica]

Ты одкуда?из москвы?что именно говорят?))

[go-blin]

комп через карт ридер видит? если нет то форматируй ее в фат16

[Celica]

go-blin,
мне кажется это каждый догадался бы сделать,первым делом)

[DDSH]

если дело в флешке, то поможет HDD low-level format tool.

[Da-da-da]

сама флешка полностью рабочая дело не в флешке точно . я сам из Минска .

[AstaRoth]

У меня такая же тема была -тока из Москвы привез - полетел какой-то там контроллер - в СЦ отнес - там за 600 рэ перепаяли - я кстати, предупредил -что боковая шторка блокировки ломается -посему сам не ковырял сильно- дак они ее таки сломали-и починили тут же. 600 деревянных и год гарантии - все пашет. Ищи другую мастерскую

[Vilko]

для тех кто пытается отресетить данным способом АП напоминаю, что ТП на данной схеме уводит в бланк только НЕПТУНА, т.е. только БП часть телефона.

[go-blin]

для тех кто пытается отресетить данным способом АП напоминаю, что ТП на данной схеме уводит в бланк только НЕПТУНА, т.е. только БП часть телефона.

Тогда как нам обнулить АП?

[DDSH]

Vilko,
у нас на форуме уже как минимум два человека, у которых по всей видимости неработающий АПшный бутлоадер (из-за его некорректной перепрошивки). Есть ли какой-то способ из под БП прошить его?

[AstaRoth]

Кроме как ТП особых схем не нашел.Еще был мануал по разбору тела с фотками-может там что найдешь.

[Сумерок]

честно говоря не знаю, что такое принципиальная схема, но кто-то уже выкладывал на форуме вот это:

Level_3_E2.rar   ( 581.59 килобайт ) Кол-во скачиваний: 1146

Сообщение отредактировал Сумерок - 11.12.2007, 16:31

[BALU]

вот сегодня поставил от моторола в220 встаёт на ура без распилов и открывания бокса вспышки
звук стал намного чище не захлёбывается быасит пердёша не слышно теперя у мну в едва 2 вида вибры
харпик и механическое

[Morrow]

Привет народ! Вот нашел кое-где оригинальную брошуру от Motorola для работников сервис центров, где написанно все о ROKR E2, в том числе, написано и иллюстрированными картинками нарисовано, как открыть телефон, менять запчасти, где какая микросхема, для чего, все нарисовано, весь процесс!. Вообщем, кому надо - качайте!. Особенно пригодится для модеров, которые по каким-то причинам хотят открыть телефон без бубна.


ЗЫ: Не знаю, кто-то такое уже выкладывал, или нет. Насколько знаю, тока схемы были. Если кто-то уже это выкладывал, то прошу закрыть тему.

[Morrow]

Сегодня натолкнулся на замечательнейший магазин "Радиолюбитель" - там есть масса динамиков от телефонов, в том числе е398, В220 и др. Стоят они копейки. Теперь вопрос: какой динамик посоветуйте поставить по личному опыту? - нужен такой, чтобы паять и плавить ничего не надо было бы (динамик просто бы сел вместо родного).

[enkei]

BALU, от в 220??? а паять чтото надо или контакты 1н в 1н?

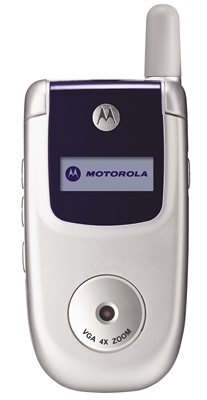

З.Ы. это она???

[Morrow]

Паять надо в любом случае! Динамик на шлейфе... Ща у самого стоит от е398 динамик. говорю честно-Оставьте лучше родной! Из за этой операции у мня ща тел без вспышки и вибро =))
Но радует то что е2-мой второй тел а не основной)

Да, конечно, в любом случае надо припаять проводчки. Но ты же там из-за размеров Е398 еще и пластмассу паял, ведь так? Может, из-за этого проблемы? А родной пробовал обратно ставить? - опять проблемы? А Balu, вроде, не жаловался!.

[quote name='Balu' date='30.1.2008, 16:55' post='1021858']

Да, пожалуйста, можно фотки сюда? А как у тебя? - все нормально работает, или опят-таки поблемы какие-то?

ЗЫ: Да и вообще - какой диаметр у нашего динакима? - никто не в курсе?

Сообщение отредактировал Morrow - 30.1.2008, 14:26

[enkei]

просто если у в 220 динамик такого же диаметра как наш, плюс он с виброй...надо будет поискать)

[ЯрЛыК]

просто если у в 220 динамик такого же диаметра как наш, плюс он с виброй...надо будет поискать)

Если я неошибаюсь, в V220 такой же динамик как и динамики в E1000 . А значит вибры там нет. Там басит именно динамик(мембрана).

[Imperiuz]

Там акустическая вибрация

[enkei]

расскажите пожалуйста (кто ставил) про динамик от в220. подробно о том как он встал (если можно фотки), как он себя чувствует...со временем не стал хуже играть, он намного хуже динамика е398??? заранее спасибо...
З.Ы. тоже хочу поставить, и сейчас в размышлениях - стоит ли оно того) подскажите что да как, с меня плусик) заранее спасибо!

[AstaRoth]

Я уронил давеча тел-отпала боковая вставка-на место ставлю-люфт-посадил на суперклей. Вообще решил без надобности тел не разбирать - ИМХО е2 собран гораздо хуже того же е398- т.е. даже при обычном разборе множество ньюансовособенно если делать это часто - я е398 разбирал раз 40-как новенький- а с Едва масса ньюансов -сколько раз народ то панельку сломает, то клаву блокировки. Были и проблемы с динамиками -от того же е398 - у кого-то аккум садился быстрее, у кого тел грелся и т.д. посему- настоятельно рекомендую всем кто неуверен в своих силах и т.д. -тел без надобности не разбирать. И если уж решили менять динамик-сто раз прочитайте о возможных последствиях!

[Celica]

AstaRoth,
ты прав!я даже при разборе блин забыл отогнуть дешку корпус и сломал блок..))но все сделал т.к. руки то не кривые и стаж ремонтника неплохой))и особенно не советую новичкам его разбирать,даже для очистки пыли на дисплее,а то у меня друг разобрал и помимо того что оторвал шлейф на клаву..еще и разбил диспл каким то образом..хех..))

Сообщение отредактировал Celica - 31.1.2008, 15:43

[ЯрЛыК]

Да ну, бред. Всё разбирается элементарно, лиж бы руки прямые были и знать пару нюансов при разборке/сборке тела. Я например по незнанию сломал кнопку голосового вызова, потом сам же и сделал без паяльника и т.д.(спасибо SE T610 ) . А блокировка ломается сама посебе максимум через месяц. Меня удивляет , что у многих отломаны крепления боковых вставок. Как их можно сломать? Для меня загадка...

[aTsEtOn]

Да ну, бред. Всё разбирается элементарно, лиж бы руки прямые были и знать пару нюансов при разборке/сборке тела. Я например по незнанию сломал кнопку голосового вызова, потом сам же и сделал без паяльника и т.д.(спасибо SE T610 ) . А блокировка ломается сама посебе максимум через месяц. Меня удивляет , что у многих отломаны крепления боковых вставок. Как их можно сломать? Для меня загадка...

У меня блокировка прожила больше полугода, а боковые вставки ломают по незнанию начиная разбирать тел. не с того места.
Сегодня искал динамик V220, так и не нашел, было б интересно увидеть мануал по смене стандартного динамика, желательно с фотками.

[StGluck]

Поддерживаю! Т.к. мой уже вообще сдох, а в Киевских СЦ просят 20-30 у.е. за замену... И то ничего не гарантируют

[Celica]

Мануал по замене динамика E2 на динамик E398(либо другой) !
Что для этого нужно:
1)Разобранный тел («коробка» динамика, камеры и вибры)
2)Паяльник
3)Динамик от 398(или какой вы хотите впаять)
4)Прямые руки
5)Мозг

Ну чтож приступим-с...

1.снимаем «коробку» динамика, камеры и вибры

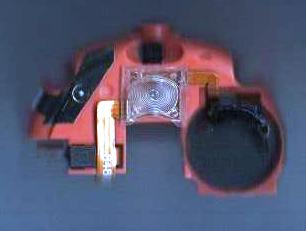

2.аккуратно убираем заслонку вспышки
3.извлекаем шлейф очень аккуратно,единственное место,где его можно порвать,это в этом месте,так что вынимайте вибру сначало,а дальше сам пойдет..

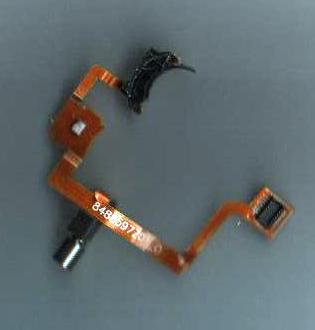

4.после у вас получится это

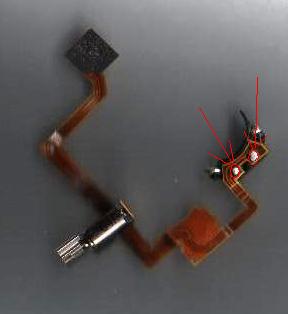

5.берете паяльник и отпаиваете эти два контакта
6.затем берете динамик,какой Вам нужен(в моем случае от е398)

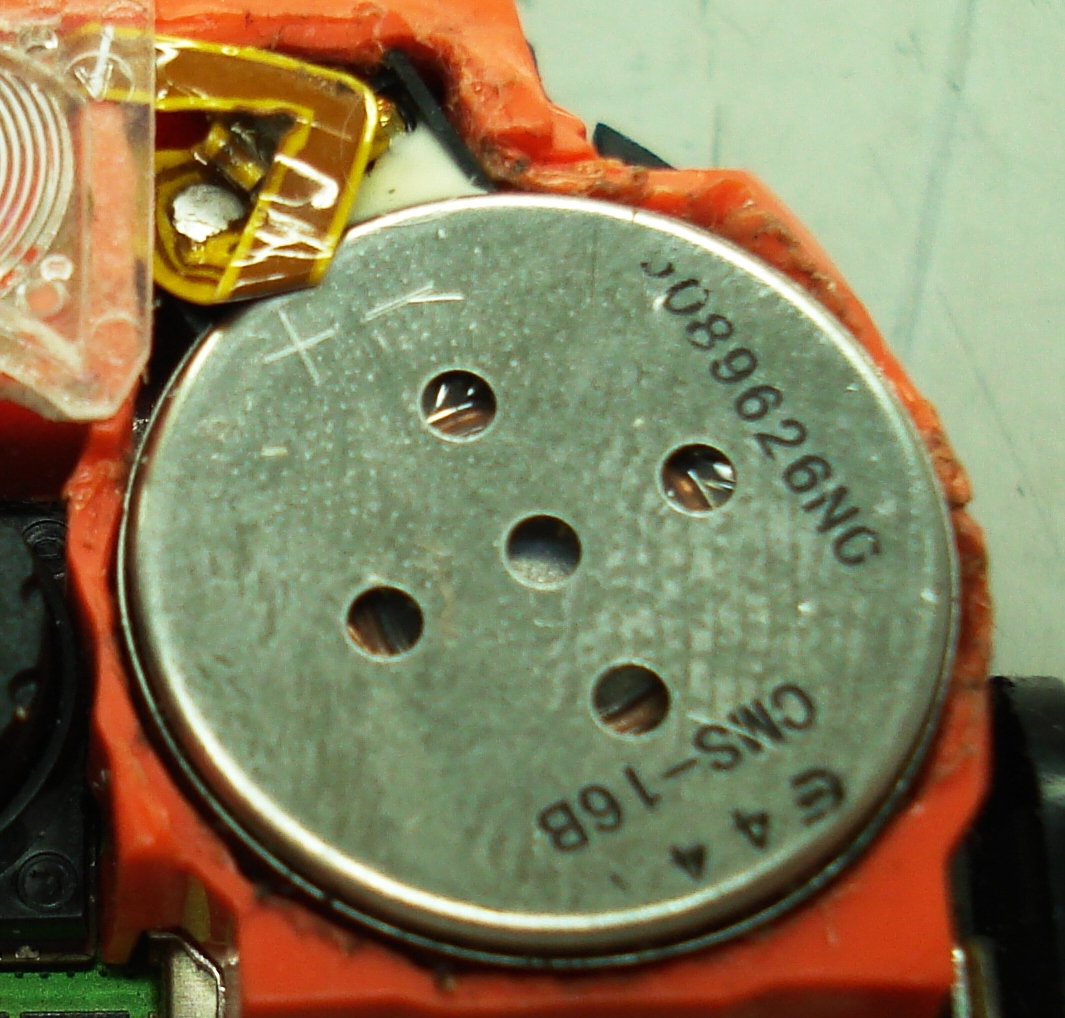

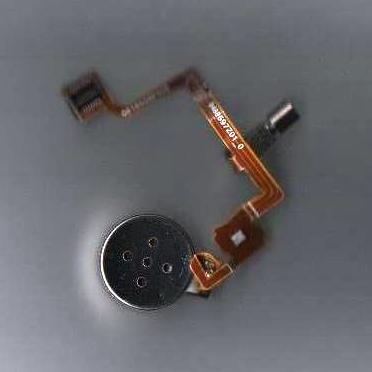

и припаиваете его..вот что получается
7.после чего шлейф на место вставляете и все собираете как и разбирали..

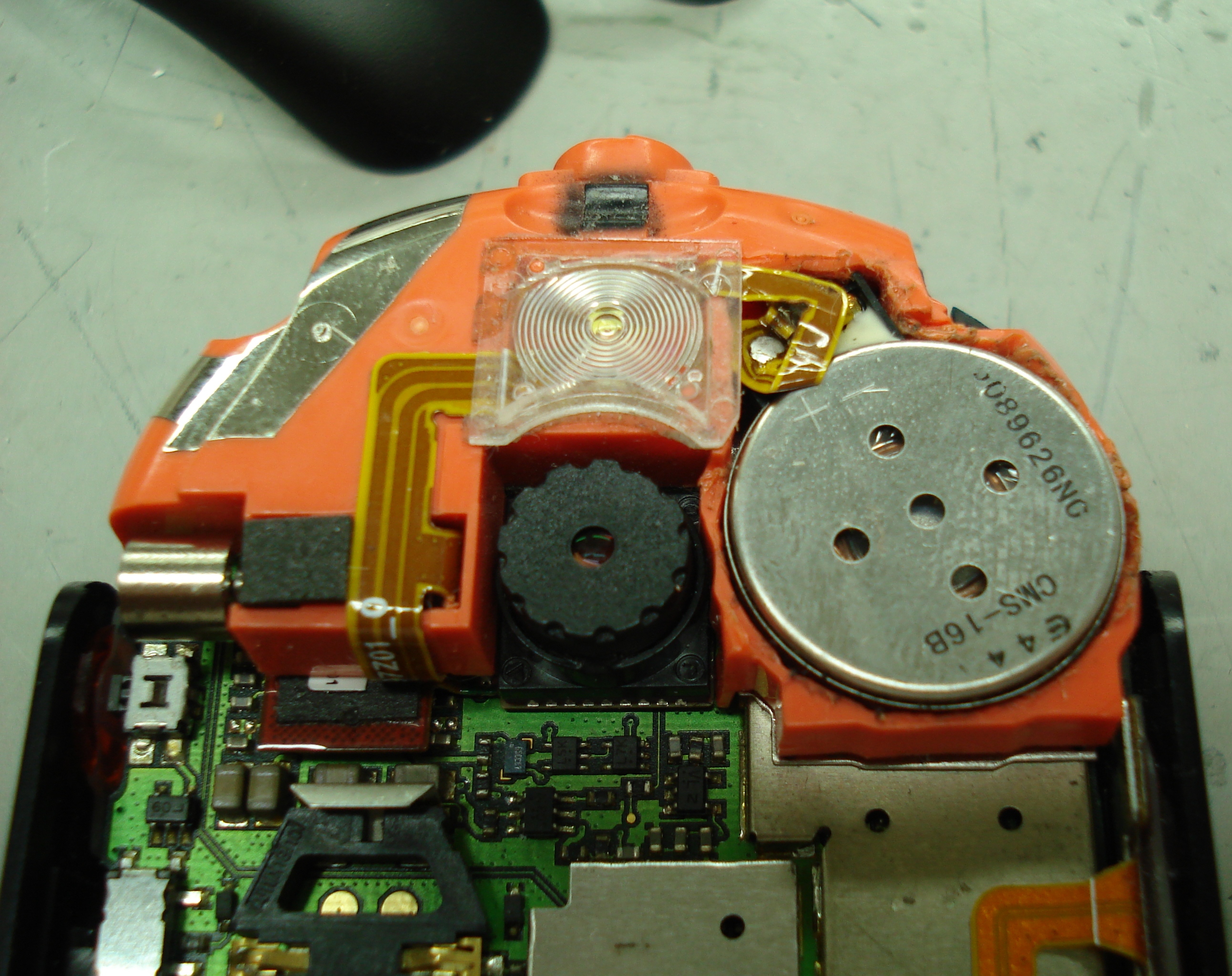

В итоге получается


P.S.:на картинках родного динамика нет,т.к.я его отломал,когда менял(это делать необязательно )

Сообщение отредактировал Celica - 31.1.2008, 20:13

[hobbit19]

улучшения звука есть ?

[Celica]

hobbit19,
да есть!бассы само сабой появились и качественней стал!

[Hitch]

ЯрЛыК,
aTsEtOn,
у меня клавиша блокировки работает уже как 7 месяцев... и всё впорядке с ней досихпор

Celica, а мне говорили что замена толку не даёт, так как акустика телефона не позволяет этого = )

[Morrow]

ЯрЛыК,
aTsEtOn,
у меня клавиша блокировки работает уже как 7 месяцев... и всё впорядке с ней досихпор

У меня тоже уже 6 месяцев и все ок!

Celica, а мне говорили что замена толку не даёт, так как акустика телефона не позволяет этого = )

А как насчет громкости? - при volumetable, скажем в 17 будет хрипеть, или нет?

А как насчет нагревания телефона, быстрого истощения аккумулятора, проблем с камерой? Все нормально работает?

[Celica]

Хрипеть будет при 17,громкость не на много прибавилась,хотя помоему громче,просто я уже как полгода его заменил(особо не помню,как играет родной) и все отлично работает,никакого нагрева нигде не обнаружил..но качество намного выше!!!и еще одно скажу я слушаю только DRAM'N'BASS и на родном динамике все хрипело,а тут нет..

Сообщение отредактировал Celica - 1.2.2008, 8:22

[Morrow]

Хрипеть будет при 17,громкость не на много прибавилась,хотя помоему громче,просто я уже как полгода его заменил(особо не помню,как играет родной) и все отлично работает,никакого нагрева нигде не обнаружил..но качество намного выше!!!и еще одно скажу я слушаю только DRAM'N'BASS и на родном динамике все хрипело,а тут нет..

Спасибо!. М-да...очень хочется попробовать, но боюсь переплавить там лишнее и что будут проблемы потом.....интересно, а как с В220? - Балу что-то не видно - он бы сказал! : ) Мне, в основном, интересует громкость - чтобы было бы очень громко и без хрипов (громче родного).

[Celica]

Morrow,
Был бы сие динамик,я б заценил его..а че ты боишься-то?..ты ничего там лишнего за затронешь,глаза ведь на месте у тебя)))..и не надо ничего бояца..кто не рискует,тот не пьет пиво!
