Разбор ROKR Е2, железные проблемы, HARD-MOD и т. д., Описание разбора, ремонта, тюнинга, ковыряем "внутренности" Поделиться Опции

[GrAnd_]

И так приступим...
Нам понадобиться немного: отвертка Т6, правильно выращеные руки и желательно один ноготь на одной из них.

1. После того, как снимем крышку, вынимаем всякие прибамбасы, как то СДха, симка, батарейка.
Затем нам надо отодрать Боковые вставки. Для этого поддеваем ногтем или отверткой вставку на торце:


Далее надо сдвинуть вставки вверх. Для этого чуть отгибаете край вставки, после чего нажимаете:


В итоге получаем вот такой вид сзади и 6 болтиков размером Т6, которые надо открутить:


После того, как открутитте и попытаетесь снять, то разочаруетесьу вас ничего не получится. Виной всему следующие замочки, которые аккуратно надо отогнуть:



После этого вам остается аккуратно отсоеденить шлейф вибры, динамика и вспышки. Вот собственно и всё.

Блок с динамиком, джеком, вспышкой и виброй вынимается из задней панели. Для этого надо от центра панели аккуратно потянуть блок вверх, а затем на себя. Точной фотки нету, но хоть такая... по стрелкам - сначала тянуть по стрелкам 1, а потом 2:



Вот общий вид блока:



Ну вот вообщем-то и все по разбору.... Что неясно - спрашивайте.
А вот теперь мне очень интересно. Я увидел со стороны экрана на плате еще какое-то место для какого-то девайса, о оно пустое!!! Похоже на вход для динама и вспышки. Глядите фотку:


Я так и не понял для чего эта вилка.




Починка сломанной блокировки(перепайка ползунка)
Починка сломанной блокировки(впаивание иголки в старый ползунок)
Тест-поинт е2
Схема е2
Перепайка динамика на другой

Тема почищена, систематизирована. Добавлены недостающие фотографии. 24.10.09

Сообщение отредактировал GrAnd_ - 24.10.2009, 19:21

[Morrow]

Morrow,
Был бы сие динамик,я б заценил его..а че ты боишься-то?..ты ничего там лишнего за затронешь,глаза ведь на месте у тебя)))..и не надо ничего бояца..кто не рискует,тот не пьет пиво!

Да, ты прав.... ничего сложного нету, особенно, когда мануалы есть....Точно ГРОМЧЕ родного играет? : )

[Celica]

Я выше писал уже все.. я че попугай повторять сто раз?

[Morrow]

Я выше писал уже все.. я че попугай повторять сто раз?

: ))) нет, конечно, просто страшно как-то....ладно, была-небыла! - пойду в магазин, куплю от в220 и посмотрим, что получится! : )

[Celica]

Morrow,
Это другое дело уже.. и если не понравица звук,обратно родной поставить 1минуту)хотя думаю врятле поменяешь..

[wink]

Интересный документ!

З.Ы.: Оказывается у саморезов (Screw) есть каталожный номер(стр. 46)... Их заказать чтоли можно

Сообщение отредактировал wink - 1.2.2008, 17:02

[IRAN]

Morrow, одумайся, а то ещё наделаешь делов, оставь всё как есть или найди E398 нормальный и гоняй музыку на нём.

[uxobryux]

Внимательно читаем 41 страницу и думаем как это сделать...

[BALU]

ну что просили в личке отписатся вот собственно я тут
я ставил динамик от моторолы в220 динамик совершенно схож с родным по размеру и толщине!
так вот я к чему видел я ваш мануал и вот что хочу сказать увиденное мной привело меня в шок
так изуродывать блок красный ради того чтобы влез динамик от е398 нет меня эта идея сразу непонравилась по этому только от в220 потому что вся серия тех времён с380 с650 в220 шла именно с
такими же динамиками как у нашего рокр едва и лишь 220 мотор был с акустической виброй

зы кстате я продал свой рокр другу он до сих пор дуреет от такого класного телефона с такими басами
но от себя добавлю мне жалко теперя что сейчас я без телефона после рокр едва другие телефоны стали серыми неинтересными! подумываю на счет е6 или е8

[Morrow]

Народ, как вы думаете, стоит ли перевести этот мануал на нормальный русский? Есть профессиональный переводчик (человек) - могу попросить, он переведет, если надо! : )

[Morrow]

ну что просили в личке отписатся вот собственно я тут
я ставил динамик от моторолы в220 динамик совершенно схож с родным по размеру и толщине!
так вот я к чему видел я ваш мануал и вот что хочу сказать увиденное мной привело меня в шок
так изуродывать блок красный ради того чтобы влез динамик от е398 нет меня эта идея сразу непонравилась по этому только от в220 потому что вся серия тех времён с380 с650 в220 шла именно с
такими же динамиками как у нашего рокр едва и лишь 220 мотор был с акустической виброй

зы кстате я продал свой рокр другу он до сих пор дуреет от такого класного телефона с такими басами
но от себя добавлю мне жалко теперя что сейчас я без телефона после рокр едва другие телефоны стали серыми неинтересными! подумываю на счет е6 или е8

Спасобп за инфу! Один вопрос очень интересует: помимо басов, увеличилась ли максимальная громкость? - типа в volumetable на какой цифре начинало хрипеть? На 17 нормально играло, без хрипов? А как насчет чистоты звука? - чище звучало? Меня в основном волнует максимальная громкость - чтобы не хрипело. А то с родным выше 12 начинает хрипеть!. Ну, конечно, и частота и басы! : )

[Мотобратан]

Надо конечно!!! Все оценят! Хотя лично мне вроде итак все понятно... ну почти все.

[BALU]

ну прог звук скажу вот что он естественно стал лучьше!
а вот на сколько он volumetable непомню кажется на 19

ну смотрите сами

Код

[pcap_loudspk_music]
19, 19, 19, 19, 19, 19, 19, 19, 19, 19;
[pcap_headset_stero]
12, 12, 12, 12, 12, 12, 12, 12, 12, 12;
[pcap_loudspk_hfree]
3, 3, 3, 3, 3, 3, 3, 3, 3, 3;
[pcap_handset_vcall]
0, 0, 0, 0, 0, 0, 0, 0, 0, 0;
[pcap_headset_mono]
3, 3, 3, 3, 3, 3, 3, 3, 3, 3;
[pcap_car_kit_vcall]
0, 0, 0, 0, 0, 0, 0, 0, 0, 0;
[pcap_3mm5_nomic_st]
50, 50, 50, 50, 50, 50, 50, 50, 50, 50;
[pcap_3mm5_nomic_cl]
30, 30, 30, 30, 30, 30, 30, 30, 30, 30;
[pcap_mic_normalrec]
28, 28, 28, 28, 28, 28, 28, 28, 28, 28;
[pcap_mic_voicecall]
29, 29, 29, 29, 29, 29, 29, 29, 29, 29;
[pcap_mic_handsfree]
31, 31, 31, 31, 31, 31, 31, 31, 31, 31;
[pcap_headmic_music]
28, 28, 28, 28, 28, 28, 28, 28, 28, 28;
[pcap_headmic_vcall]
19, 19, 19, 19, 19, 19, 19, 19, 19, 19;
[pcap_carkit_mic_in]
0, 0, 0, 0, 0, 0, 0, 0, 0, 0;
[pcap_emukit_spk_ou]
-3, -3, -3, -3, -3, -3, -3, -3, -3, -3;
[pcap_emukit_mic_in]
0, 0, 0, 0, 0, 0, 0, 0, 0, 0;
[pcap_emukit_spk_cl]
0, 0, 0, 0, 0, 0, 0, 0, 0, 0;
[pcap_emukit_mic_cl]
0, 0, 0, 0, 0, 0, 0, 0, 0, 0;
[pcap_fmradi_spk_ou]
-20, -16, -10, -4, 2, 5, 8, 11, 11, 11;
[pcap_3mm5_st_miccl]
22, 22, 22, 22, 22, 22, 22, 22, 22, 22;
[end]

а если уж на то пошло что поставили всетаки аккустический динамик себе в едва то уж посторайтесь и звуковое соправождение сделать себе соответствуещее у меня например при перемещении по менюшке было так выдрал звук из CG
прошивка от е398 прибавил громкость в программе нееро выф эдитор получил тудум-с в меню

Сообщение отредактировал BALU - 3.2.2008, 7:11

[ZAPAD]

Ага,симку другую надо,так не работает,пробовал+

[Morrow]

ну прог звук скажу вот что он естественно стал лучьше!
а вот на сколько он volumetable непомню кажется на 19

ну смотрите сами

Код

[pcap_loudspk_music]
19, 19, 19, 19, 19, 19, 19, 19, 19, 19;
[pcap_headset_stero]
12, 12, 12, 12, 12, 12, 12, 12, 12, 12;
[pcap_loudspk_hfree]
3, 3, 3, 3, 3, 3, 3, 3, 3, 3;
[pcap_handset_vcall]
0, 0, 0, 0, 0, 0, 0, 0, 0, 0;
[pcap_headset_mono]
3, 3, 3, 3, 3, 3, 3, 3, 3, 3;
[pcap_car_kit_vcall]
0, 0, 0, 0, 0, 0, 0, 0, 0, 0;
[pcap_3mm5_nomic_st]
50, 50, 50, 50, 50, 50, 50, 50, 50, 50;
[pcap_3mm5_nomic_cl]
30, 30, 30, 30, 30, 30, 30, 30, 30, 30;
[pcap_mic_normalrec]
28, 28, 28, 28, 28, 28, 28, 28, 28, 28;
[pcap_mic_voicecall]
29, 29, 29, 29, 29, 29, 29, 29, 29, 29;
[pcap_mic_handsfree]
31, 31, 31, 31, 31, 31, 31, 31, 31, 31;
[pcap_headmic_music]
28, 28, 28, 28, 28, 28, 28, 28, 28, 28;
[pcap_headmic_vcall]
19, 19, 19, 19, 19, 19, 19, 19, 19, 19;
[pcap_carkit_mic_in]
0, 0, 0, 0, 0, 0, 0, 0, 0, 0;
[pcap_emukit_spk_ou]
-3, -3, -3, -3, -3, -3, -3, -3, -3, -3;
[pcap_emukit_mic_in]
0, 0, 0, 0, 0, 0, 0, 0, 0, 0;
[pcap_emukit_spk_cl]
0, 0, 0, 0, 0, 0, 0, 0, 0, 0;
[pcap_emukit_mic_cl]
0, 0, 0, 0, 0, 0, 0, 0, 0, 0;
[pcap_fmradi_spk_ou]
-20, -16, -10, -4, 2, 5, 8, 11, 11, 11;
[pcap_3mm5_st_miccl]
22, 22, 22, 22, 22, 22, 22, 22, 22, 22;
[end]

а если уж на то пошло что поставили всетаки аккустический динамик себе в едва то уж посторайтесь и звуковое соправождение сделать себе соответствуещее у меня например при перемещении по менюшке было так выдрал звук из CG
прошивка от е398 прибавил громкость в программе нееро выф эдитор получил тудум-с в меню

м-да.... с 19 и не хрипит и к тому же качественно?? - вот это да! Будем ставить, значит! Даже на динамике от Е398 выше 17 хрипы были!. Однозначно, надо ставить! Тока динамик раздобуду - надо будет в магазин сбегать!

ЗЫ: А звуки у меня все отключены! : ) Эконимия! : )

[Morrow]

Интересно. В мануале на зеленную кнопку также возвидена функция "video call". И, к тому же, там вроде написанно, что камеру тоже реально вынуть. А вот если попробовать поставить другую камеру, скажем, от Sharp, с таким же разрешением, как и в нашем теле, что получится? : )

[aTsEtOn]

Ещё там Camera key вместо Voice key, сразу в глаза бросается...

[aTsEtOn]

Только одна проблемка, не могу найти динамик от v220/mpx220, наверно сейчас это редкость...

[enkei]

aTsEtOn а на mpx220 разве как на v220 динамик? тоже с виброй так сказать?

[Morrow]

Только одна проблемка, не могу найти динамик от v220/mpx220, наверно сейчас это редкость...

Свгодня был в магазине, сказали, что кончились они. Буду ждать.... а разве у V220 и mpx220 одинаковые динамики? - И вот еще интересует: вообще-то качество динамиков (или воспроизводимость частот) зависит от их диаметра, ведь так? - интересный факт: у Е2 и В220 одинаковые по ширине и диаметру динамики, но разница, как было сказано выше, разимая... интересно... наверное, все-таки, нужно найти и поставить!

[Celica]

Вы че стебетесь?хехе..кто-нить када-нить слышал mpx220?это ваще для домашних условий только динамик..я када с ним ходил,то я на улице вообще ничего не слышал..только за счет вибрации слышал его!)бред его паять..

[aTsEtOn]

Вы че стебетесь?хехе..кто-нить када-нить слышал mpx220?это ваще для домашних условий только динамик..я када с ним ходил,то я на улице вообще ничего не слышал..только за счет вибрации слышал его!)бред его паять..

По спецификациям - это одинаковые динамики... Пусть знающие люди ответят, есть ли между ними разница...

[nsk_qwerty]

Morrow, ставь другую, только дровишки под нее еще написать не забудь

[moxa]

Эх тока сейчас почуствовал прелесть динамика е398. После того как кинул конфиг от Морроу. ЗВУК ОРЕТ!!! Без эквалайзера рипит жуть. Ставлю ослабление вокалов-играет ЧУДНО!

Сообщение отредактировал mike-killer - 6.2.2008, 13:46

[Celica]

mike-killer,
дайка заюзать сие звук,если автор не против!:)

[DreamsCatcher]

По спецификациям - это одинаковые динамики... Пусть знающие люди ответят, есть ли между ними разница...

ЭЭэ...динамик на mpx200 - эт порнография. Где вы видели в mpx200 эффект басов скажите мне? У меня столько mpx'ов было, и на одном не было этого эффекта..просто чистый звук и все.
Кто-то выше отписывался насчет того, что его на улице не слышал, только из-за вибрации. Вот в том то и дело, что это вибрация. ПРосто вибро! Но никак не вибрация от динамика. 2 аппарата, которые я видел с такими динамиками - v220 и e398.

Пользователю запрещено создавать сообщения
Сообщения пользователя проверяются модераторами

[Celica]

По спецификациям - это одинаковые динамики... Пусть знающие люди ответят, есть ли между ними разница...

не знал бы не говорил,я эти динамики вижу каждый день..как и убитые телы..нечего словами разбрасываться,если не знаешь ничего!

[aTsEtOn]

не знал бы не говорил,я эти динамики вижу каждый день..как и убитые телы..нечего словами разбрасываться,если не знаешь ничего!

А я и не утверждал, просто просил кто знает, отписаться одинаковые они или нет, вот и всё. Просто пока искал баззер от в220 меня в одной конторе начали убеждать, что они одинаковые с mpx220.

[moxa]

Вот сей чудо звук. А текст в блокнот кинуть и расширение поменять религия не позволяет?

[wink]

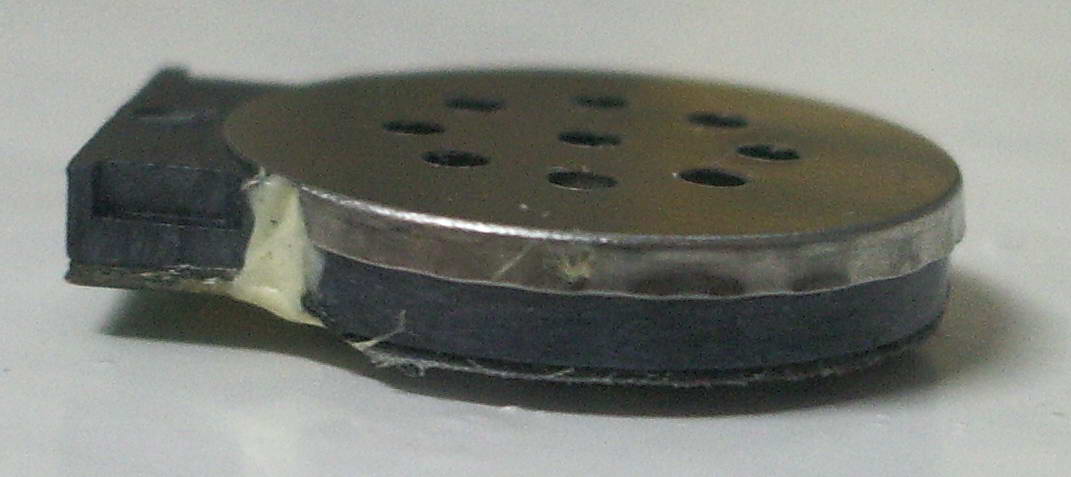

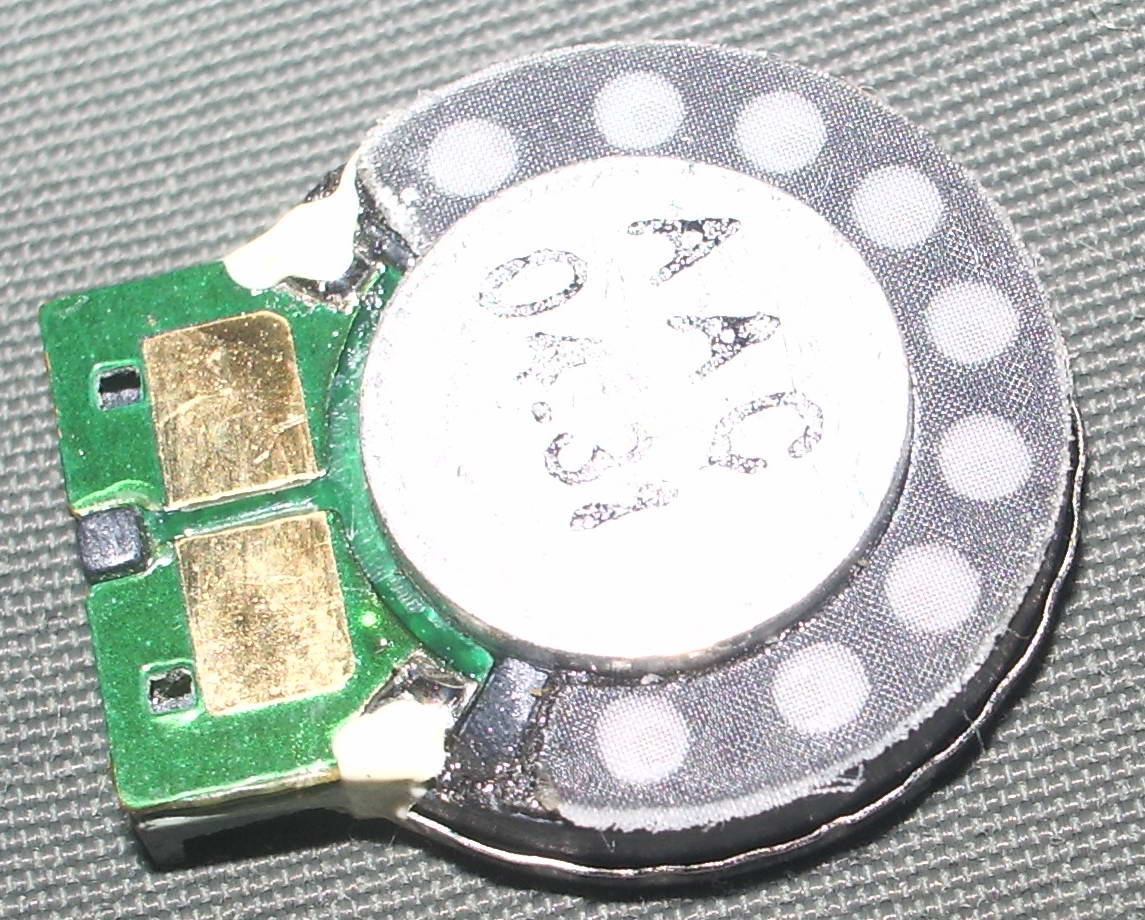

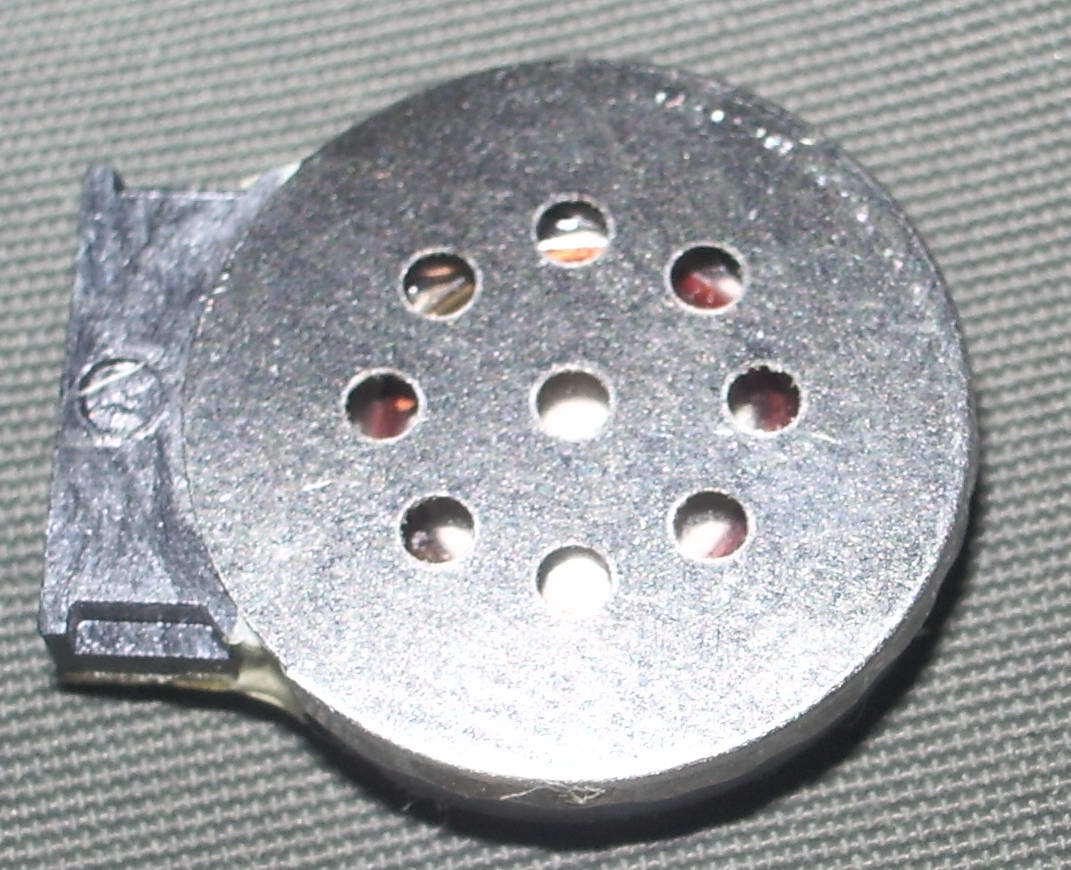

Купил сегодня за полтора у.е. такой вот динамик:



Говорят что точно он, но я-то не знаю он это или нет.
Что скажите...



Сообщение отредактировал wink - 5.2.2008, 14:40

[moxa]

По размеру подойдет. Но это ТОЧНО не динамик е398... Мож в220.

[wink]

Вот сссу##, обманули меня.

А если всетаки вырезать побольше отверстие и поставить от Е1 или Е398?
А-то оооочень хочется(у меня до Е2 был Е398)

[Celica]

wink,
вырезать и не надо,паялиньком аккуратно проходишь все бока и ножом убираешь...а так если будешь сидеть и просто вырезать,то ты замучаешься!

[Morrow]

Народ, а в V220 и в V300 динамики одинаковые или нет? А то закончились от В220, есть тока от В300....

[wink]

От V220 не могу найти, купил от Е1

ща буду ставить

[wink]

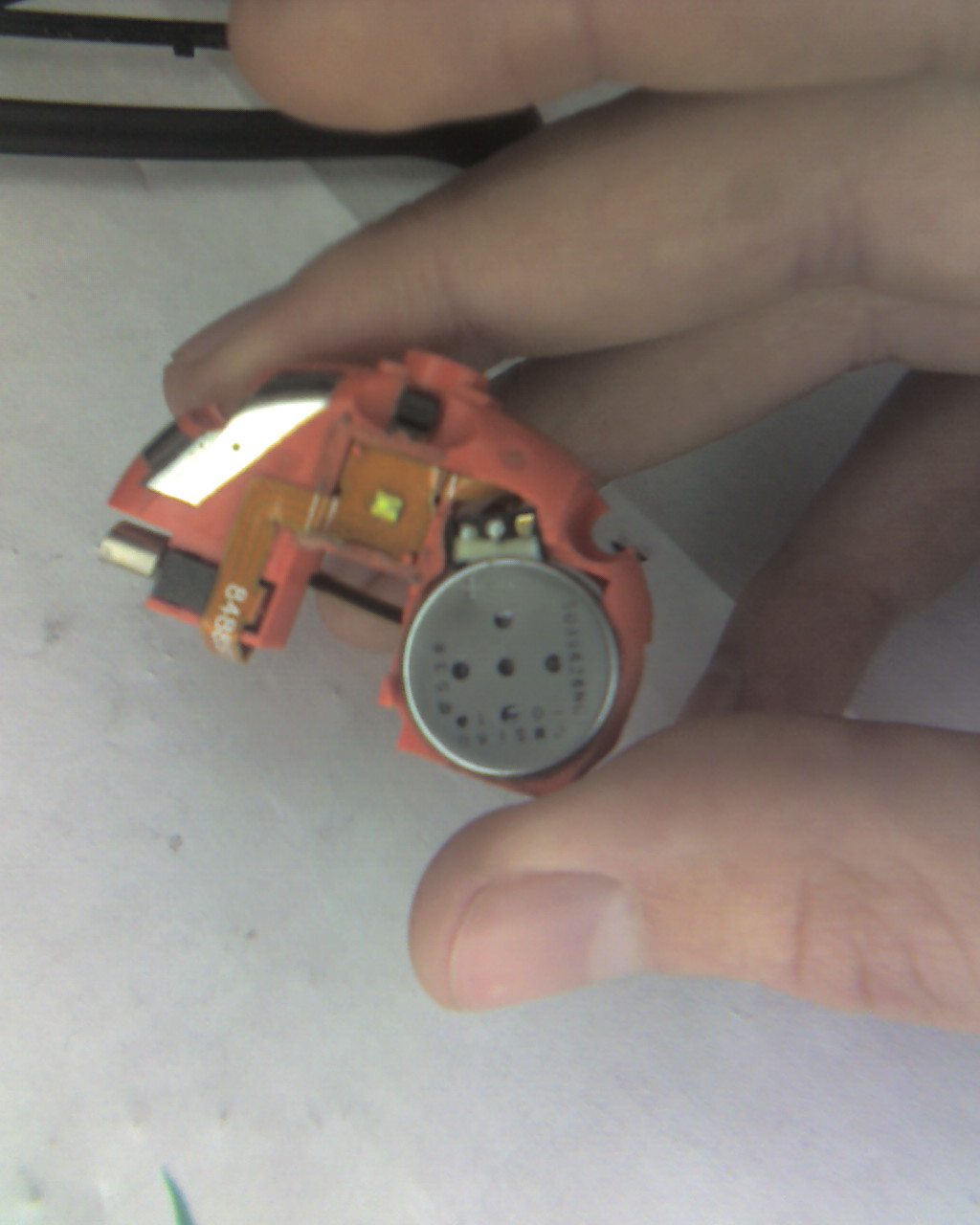

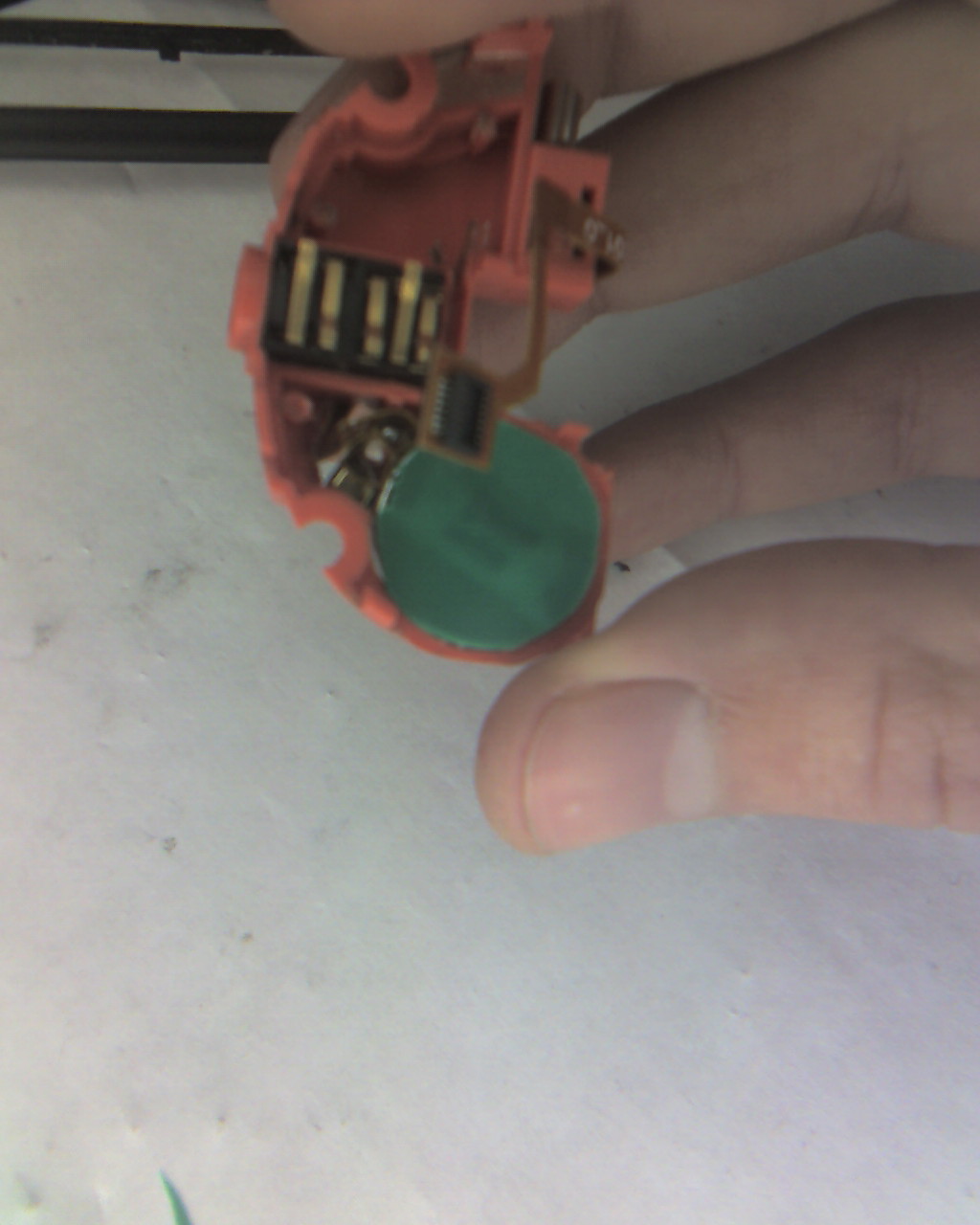

ПОСТАВИЛ



Сзади - между подкладками на динамике, посередине приклеил еще одну, и все это дело залепил изолентой. Получил тем самым меньшее прохождение воздуха во внутрь телефона, и меньшее кол-во задевании мембранны о корпус динамика при большей громкости.



Теперь ЧЕТКО слышно (и ощутимо ) влияния на внешний динамик BassBooster'a (нотка->параметры->настройка->стерео эффекты->усиление басов)

Вечером поэксперементирую с ezx_volumetable и BassBoost

[moxa]

Отлично сделанно! Аккуратно! 5+! Я поставил на 19 звук а на телефоне на 6 слушаю(точнее уже не слушаю, оторвал опять динамик )) играет отлично!

[eXeTeR]

Каким образом заменить динамик? Там ничего ненадо паять? Просто вытащить шлейф динамика старого и сам динамик, и заменить его на новый, подключив шлейф?

Сообщение отредактировал PItBuLL - 19.6.2009, 18:40

[enkei]

wink, отличная работа! а почему поставил именно этой стороной? помоему на другой больше дырок...судя по фото 116 поста???

[wink]

Так ведь он выдувает этой стороной(с надписью + -) и полярность на шлейфе совпадает, да и по конструкции удобней так поставить, а не наоборот. Короче ставить на картинке! Оптимальный вариант.
Я несколько часов мудрил пока не поставил...

И самое главное - НЕ ЗАБЫТЬ СНЯТЬ ПЛАСТИНКУ СЗАДИ, А-ТО НЕ ЗАКРОЕТСЯ КОРПУС!!!

[Celica]

eXeTeR,

Каким образом заменить динамик? Там ничего ненадо паять? Просто вытащить шлейф динамика старого и сам динамик, и заменить его на новый, подключив шлейф?

читай форум лучше,для чего я мануал делал?
