Нам понадобиться немного: отвертка Т6, правильно выращеные руки и желательно один ноготь на одной из них.

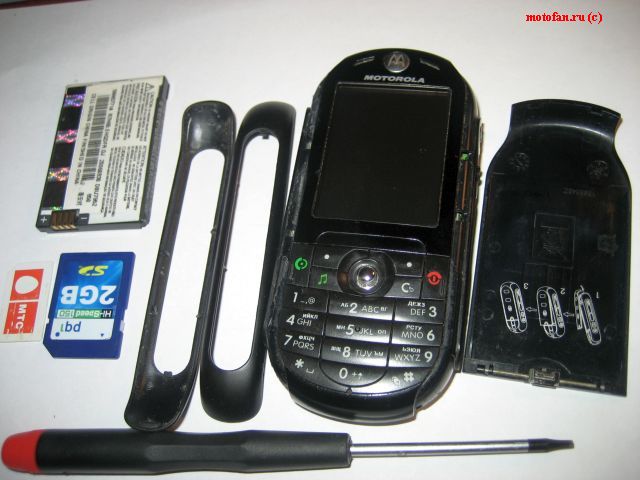

1. После того, как снимем крышку, вынимаем всякие прибамбасы, как то СДха, симка, батарейка.
Затем нам надо отодрать Боковые вставки. Для этого поддеваем ногтем или отверткой вставку на торце:


Далее надо сдвинуть вставки вверх. Для этого чуть отгибаете край вставки, после чего нажимаете:

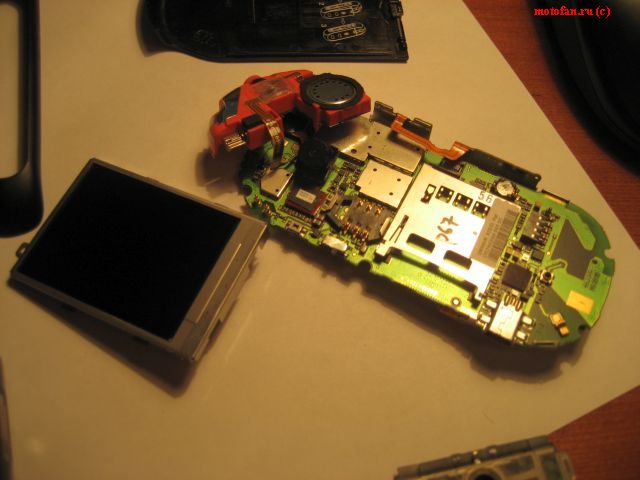

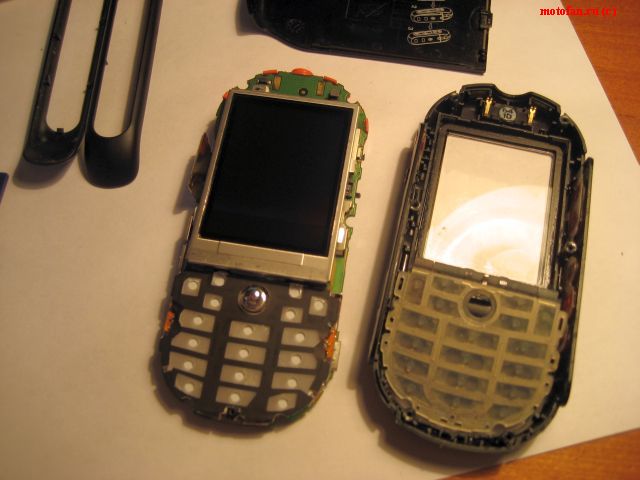

В итоге получаем вот такой вид сзади и 6 болтиков размером Т6, которые надо открутить:


После того, как открутитте и попытаетесь снять, то разочаруетесьу вас ничего не получится. Виной всему следующие замочки, которые аккуратно надо отогнуть:



После этого вам остается аккуратно отсоеденить шлейф вибры, динамика и вспышки. Вот собственно и всё.

Блок с динамиком, джеком, вспышкой и виброй вынимается из задней панели. Для этого надо от центра панели аккуратно потянуть блок вверх, а затем на себя. Точной фотки нету, но хоть такая... по стрелкам - сначала тянуть по стрелкам 1, а потом 2:

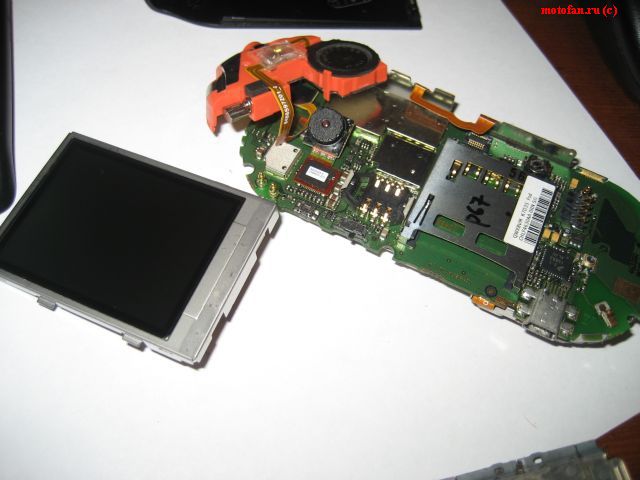

Вот общий вид блока:



Ну вот вообщем-то и все по разбору.... Что неясно - спрашивайте.
А вот теперь мне очень интересно. Я увидел со стороны экрана на плате еще какое-то место для какого-то девайса, о оно пустое!!! Похоже на вход для динама и вспышки. Глядите фотку:


Я так и не понял для чего эта вилка.




Починка сломанной блокировки(перепайка ползунка)
Починка сломанной блокировки(впаивание иголки в старый ползунок)
Тест-поинт е2
Схема е2
Перепайка динамика на другой

Тема почищена, систематизирована. Добавлены недостающие фотографии. 24.10.09

Сообщение отредактировал GrAnd_ - 24.10.2009, 19:21

[angel_s]

Если хош перевести тел
в режим вр прошивки
ищи фотки. я давно
вылаживал,о том как
перевести тел в вр
специально для тех кто
сломал блокировку. Там
надо замыкать
контакты

Добавлено позже (4.6.2008, 2:43):
Прошу прощения. Не
блокировку , а голосовую
кнопку

[Vilko]

Criz@liS,
для того чтобы не тормозило AP - тебе требуется полностью стереть BP? не вижу логики )
сам же говоришь - в бутмод входит. вот входи в него и прошивай AP. полностью.

angel_s,
BP переводится в флешмод командой бута а не клавишей. так что если клавиша сломана - не нужно курочить телефон и делать BP, достаточно сделать маленький лоадер, который переведет BP в флеш, дав ему соответствующую команду. или - чуть глобальнее - заменить MBM на исправленный, входящий в флешмод по другой клавише.

[-=Strelok=-]

или - чуть глобальнее - заменить MBM на исправленный, входящий в флешмод по другой клавише.

Это б было зашибись - сделать на красную
Только как? Можно поподробнее...

[Offset]

Vilko, если тебе не трудно-сделай, пожайлуста, я думаю тут против не кто не будет. + сами собой посыпятся.

[Vilko]

Offset ,
сделать - что именно? лоадер переводящий BP в флешмод или другой MBM?
не забывайте что ошибка при прошивании MBM это гарантированный поход в сервис, аварийных загрузчиков (а-ля irom в LTE) у AP нету.

[-=Strelok=-]

Тогда лучше лоадер переводящий BP

[PItBuLL]

А я думаю лучше будет

заменить MBM на исправленный, входящий в флешмод по другой клавише.

[Vilko]

PItBuLL,
я так понимаю, у тебя клавиша VR дохлая?
сливай свой MBM, ищи строчку 22 00 53 E3 (у меня такая по смещению AB38) и меняй код клавиши VR(22) на любую другую и прошивай обратно.
коды:
VR - 22

JoyL - 41
JoyR - 01
JoyU - 31
JoyD - 11
JoyPush - 21

Green - 32

Itunes - 35

Play - 33
PlayerUp - 43
PlayerDown - 03

VolumeUp - 13
VolumeDown - 23

C - 24

LSoft - 05
RSoft - 15

1 - 34
2 - 30
3 - 44
4 - 40
5 - 04
6 - 00
7 - 20
8 - 10
9 - 02
0 - 25
* - 14
# - 42


Сообщение отредактировал Vilko - 4.6.2008, 12:15

[PItBuLL]

Vilko, спасибо, хоть клавиша и не дохлая, но все равно поменяю.

Сообщение отредактировал PItBuLL - 4.6.2008, 12:20

[angel_s]

Vilko
может я не так выразился. просто на фотках мною был указан элемент при замыкании которого тел входил сразу в вр режим пользоватся этим контактом надо так как и тп
облазил весь форум и несмог их найти. а выложить не могу,когдато слетел винт и с ним всё пропало

мож у когото на форуме осталось. скиньте мне их. за мной не заржавеет

Сообщение отредактировал angel_s - 4.6.2008, 21:29

[Criz@liS]

Эм.... АР шьется, и все ок, но тел все ж по прежнему тормозит. Не подключается к компу НИ В КАКОМ РЕЖИМЕ, КРОМЕ ПРОШИВКИ АР (после самой прошивки, собственно, ничего не меняется, он по прежнему не подключается к компу). Клавиша голосового вызова у меня исправна (как и все другие клавиши). Мне нужно прошить в телефоне ВР часть прошивки. Как это сделать?

СЦ - не вариант - ни один СЦ в городе не могут починить Е2 (все еще дико смотрят на меня и спрашивают что за модель и где взял, даже в лицензированных Мото СЦ.), кроме отправки в столицу (что так же не вариант).

[AstaRoth]

Criz@liS, изивини-может мой вопрос покажется глупым-ты винду давно переставлял? Просто недавно столкнулся с такой багой- винда видит тел только в режимt USB-net. В режиме модема-только принудительно-и то дрова никак установить не может-даже когда тыкаю в нужное место. Я в компах не совсем ламер-разбираюсь-но тут все способы перепробовал. не помогает. Просто яочень много различных прог ставлю-тестирую-Моторолы разные подрубаю и т.д. Просто в выходные буду винду новую ставить.

[Criz@liS]

Criz@liS, изивини-может мой вопрос покажется глупым-ты винду давно переставлял? Просто недавно столкнулся с такой багой- винда видит тел только в режимt USB-net. В режиме модема-только принудительно-и то дрова никак установить не может-даже когда тыкаю в нужное место. Я в компах не совсем ламер-разбираюсь-но тут все способы перепробовал. не помогает. Просто яочень много различных прог ставлю-тестирую-Моторолы разные подрубаю и т.д. Просто в выходные буду винду новую ставить.

Тел у меня уже около года в таком состоянии. Отдавал в СЦ - никто не смог починить. Самое вразумительное, что мне сказали в СЦ - это то, то секьюрная зона слетела (PDS), и что если как-то его прошить то будет работать... Дома у меня 4 компа (мой, отца и двух братьев), ни на одном не видится (ОСи разные везде), так же комп в СЦ, у моей девушки и везде, где только появлялось желание проверить. Дело не в компе.

[Krab1]

А кто нить может сделать готовый а то у мну тоже клавиша VR дохлая и мне бы пригодилась такая штука...

[INDZAGI]

пришла и моя череда сюда за советом писать, вобщем, упал мой мотор в воду, ну я его и разобрал, там просушил вобщем всё, да и не сильно он упал, НО (блин, ненавижу это слово, но без него не обойтись), когда уже собирал тел, то при сборке включая тел не работала голосовая клавиша, ну думал, что не совесем точно поставил её там, вобщем разобрал я по новой, и стал любоваться на немного отогнутую фишку, что нажимает голосовую клавишу, тоесть сама кнопка оранжевая впадает, так как нажимающий механизм отогнулся, пытался я его мягко выровнять, и понял, что он там что-то типа расшатался и погнулся, теперь на место не встаёт.... Подскажите пожалуйста кто, как поченить мона кнопку, мож замену какую, или в СЦ сходить с ним?? Я его прошивал всего 2 раза, тобищь не ярый фанат перепрошивок, но всё же без этой заветной кнопочки нельзя будет прошить тел, если вдруг проша слетит.

[mr.Ozio]

Лучше сходи в СЦ, если ты в этом не разбираешся. А перепрошить тело можно и без єтой кнопки.

[-=Strelok=-]

Рапидаш, а он тоже греется как от е398?

Кто нить се ещё ставил, от V220?

[BALU]

Рапидаш, а он тоже греется как от е398?

Кто нить се ещё ставил, от V220?

у меня стоит динамик от в220 проблем ни разу небыло кто сказал что греется ? это всё чушь
хожу с этим динамиком уже почти год нагрева и глюков не наблюдал...

[madhus]

wink,
да ничего не греется , просто если по-левому поставить то буит , хорошо бы позаботиться об изоляциии контактов

[wink]

madhus, Поставить по левому - как это возможно вообще

Может у меня нагревается только от того, что динамик закрыт с задней стороны
И-то он нагревается, если музыку слушать через него минут десять, как минимум... И это при максимальной громкости внешнего динамика - 25 единиц!

Сообщение отредактировал wink - 11.7.2008, 11:34

[moned]

Кто из москвы подскажите место(сервис центр или ещё что нибудь), где возьмутся поменять динамик от
V220. А то я чувчтвую, что сам не смогу.И как вы думаете сколько возьмут за работу?

[StGluck]

У нас в Киеве за работу взяли 10 у.е. Весь ремонт обошолся в 16 при том, что динамик подобрали с какойто Нокии N-серии. Динамик был оригинальный, не китайский (которые по 3 у.е. продаються на радирынке повсюду). Обидно, что от В220 не нашёл. К стати, если кто знает где в Киеве можно его достать - отпишите плиз!

[madhus]

wink,
у меня тоже закрыт и ничего не греется на 24 единицах

[wink]

madhus, ну не знаю... мне это ни коем образом не мешает и не напрягает Этот нагрев похож на то, как греется клавиатурная подсветка при долгом использовании...

[Genius87]

Вот тут http://www.partmobile.ru/vcd-205-1-215/goodsinfo.html кто нить заказывал динамик от v220???

[Criz@liS]

Доброго времени суток, уважаемые Мотофаны!
Совсем не давно столкнулся с тем, с чем сталкиваются многие пользователи мобильных телефонов, которые активно ими пользуются - к износу корпуса. К сожалению не сообразил сделать фото своего Е2 до того, как начал с ним эксперименты.

Собственно сабж - Решил апгрейдить тел:

Инструкция :
1) Купил кусок джинса (1 доллар)


2) Отклеил пластик с задней крышки, приложил его к ткани и вырезал по контуру отрезок ->

Намазал по краям супер клеем и приклеил к крышке аккумуляторного отсека.

3) То же самое проделал и с верхней частью телефона, возле камеры






Фотография вида задней крышки и отсеков камеры и динамика




Ну и собственно конечный результат.


Сообщение отредактировал Criz@liS - 26.7.2008, 15:36

[DDSH]

Хех, произведение искусства.

Если я начну делать, то останусь и без джинсов, и без телефона

[pahan_tver]

Criz@liS
на лицевой части ничего не делал?


mEAZYn
Можно переделать тему в "что приклеить на телефон"
начать с Glossy Edition - оклеить прозрачным скотчем до блеска
и закончить antiGlamour - войлоком от валенок, чтобы не боялся падений на камни (против царапин)

Сообщение отредактировал pahan_tver - 27.7.2008, 8:09

[Criz@liS]

Нет, ничего еще не делал, в планах есть сделать нечто напоминающее чехол, но пока нет портного кто бы смог выполнить "заказ"... Будет что-то - скину фотки.

З.Ы. О коже я тоже думал, но кожа это как-то через чур зажжено, и слишком пафосно - Джинс в Моде всегда!

[AstaRoth]

ВО круто! Чуваки-подскажите мне - боковинки отпадали-приклеил на супер-клей-но перестарался -клей вытек и заляпал софттач и часть глянца- чем его-заразу можно отковырять? Шкуркой портить не хочу.

[Criz@liS]

ВО круто! Чуваки-подскажите мне - боковинки отпадали-приклеил на супер-клей-но перестарался -клей вытек и заляпал софттач и часть глянца- чем его-заразу можно отковырять? Шкуркой портить не хочу.

Да ничем не ототрешь - клей едкий, зараза... У самого та же проблема... Я с ней уже частично сжился.

[mEASYn]

Брат )))
ну не отшлифовать скажем, а отполировать, хотя смотря с каким усердием тереть, можно ведь и войлочный круг на дрель насобачить. Но я руками довольно ощутимые царапины с экрана свел, плюс все микроцарапинки, стало как при покупке. Кстати еслиб был скальпель то скальпелем можно окуратно клей стесать или отколоть.

А по теме : не, парни, кожа самое то, если рисунок и фактуру подобрать крутую, то вообще все по серьезному ) прям берешь телефон а он сзади такой прохладный, кожаный (фу как пафосно ))).
Единственно меня волнуют отверстия для динамика.

Сообщение отредактировал mEASYn - 27.7.2008, 23:48

[Criz@liS]

Через джинс все отлично слышно... На счет кожи - попробую когда джинс износится

[AstaRoth]

ВОТ старый тбнинг е398 -но на Е2 тоже можно

[AstaRoth]

Темы объединил! Теперь все фотки -мануалы и вопросы по разбору Е2 только сюда. Мой совет: делаем все как можно аккуратнее-и обязательно следим за качелькой блокировки-что б она соответствовала ползунку при сборке самой платы и корпуса.
И не забываем про контакты громкости и плейера-они очень часто "вылазят" вверх при установке в корпус.










Сообщение отредактировал AstaRoth - 9.8.2008, 15:39

[pahan_tver]

Разобрал и собрал 2 Е2, надо было пересадить внутренности одного в корпус от другого.

По ходу операции проблем не возникло, но кнопки плейера и правда совались и мешали закрывать
Ползунок блокировки ровно защелкивался в двух случаях, я даже не понял, как его ломают (потом прочитал).

[wink]

Ползунок блокировки ровно защелкивался в двух случаях, я даже не понял, как его ломают (потом прочитал).

Тебе повезло
просто когда собираешь тело, не обращаешь внимания на его положение, а когда плату воткнешь... штырек уже торчит головкой вверх

[AstaRoth]

Тебе повезло
просто когда собираешь тело, не обращаешь внимания на его положение, а когда плату воткнешь... штырек уже торчит головкой вверх

Согласен на все 100% - хорошо, что прочитал инфу! сам защелдкнул, но не до конца! Будьте осторожны.

[wink]

Где-то видел здесь на форуме, как один парень впендюрил в Razr V3i светодиод параллельно динамику, и поместил его в дырку для внешней антенны.

А почему бы и нет! подумал я, и начал выискивать подходящее место на нашем Е2.
Долго думал... несколько дней

Вообщем получилось следующее:


Что мы имеем(фоток нет, описываю так):
- Светодиод от нокии 1100(можно от любого телефона), главное - это цвет свечения(у нокии 1100 зеленый, так для справки )
- Сопротивление - от 12 до 14 Ом (это только для тех, у кого ezx_volumetable.cfg поднят больше 20ти. Иначе можно спалить светодиод.)
- Намоточный провод - или любой другой, главное чтоб тонкий был.

Собственно процесс:

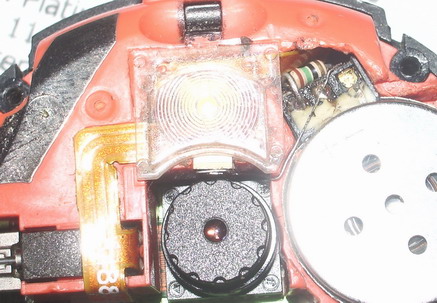

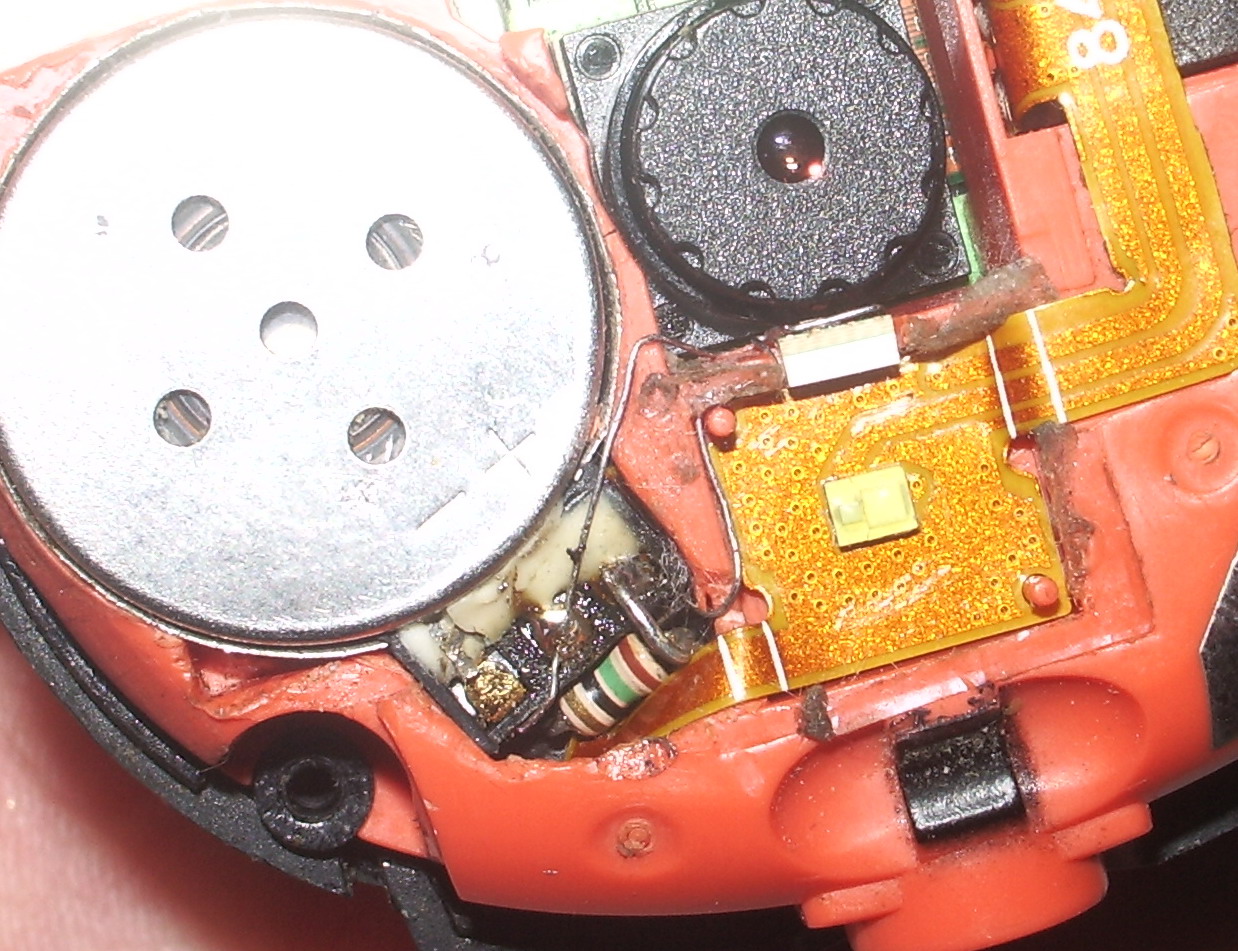

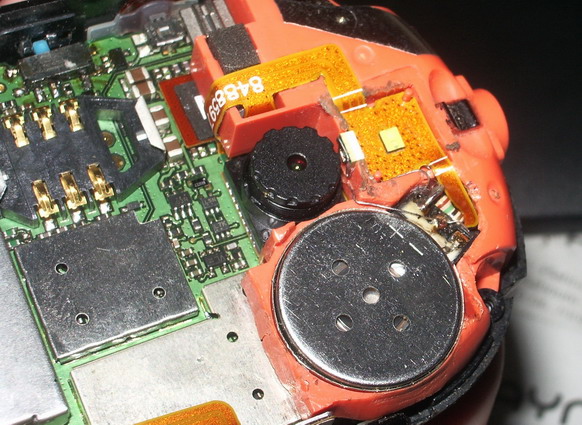

Вырезаем окошечко в блоке вибро/динамик/антенна под светодиод, припаиваем к светодиоду проводки и вставляем в подготовленное окошечко. Закрепляем путем нежного нажатия паяльником по проводочкам, то есть вплавляем их в корпус блока вибро/динамик/антенна (к сожалению на фото это не видно, тк мешает камера, а вытаскивать блок, мне было в лом). Далее подводим провода к контактам динамика и припаиваем один любой конец(полярность естественно надо соблюсти). На конец второго провода припаиваем сопротивление, другой конец которого по логике вещей кидаем на другой контакт динамика(в разрыв короче).


Светодиод будет подмигивать при:
- нажатии на клавиши(если у тебя не стоит беззвучный, или еще хуже - системных звуков нет вообще)
- проигрывании музыки
- входящем звонке/СМС
- при повышении громкости - яркость увеличивается, при понижении громкости - яркость соотв. уменьшается


З.Ы.: Прикрепил в архиве видео, как он моргает (при ezx_volumetable.cfg 25 единиц, громкости телефона 4 единицы и динамиком от Е398). Снимал на папин Razr V3i, так что качество соответствующее


З.З.Ы.: Предлагаю Модераторам, объединить подобные темы в одну и назвать ее типа ХАРД_МОД или подобное. просто предлагаю...


Сообщение отредактировал wink - 11.8.2008, 19:38

[Fedot_tork]

wink,
Парень Ты вообще МоЗГ! Респект тебе. Уважаю Кульно сделал и видео отличное!!!! Хочу себе тоже.
PS^ динамик Е398 поставил. Осталось диод. Только нада еще место нарыть. Шоб 2 поставить....
Вопрос, если их паследовательно соеденить (диоды (2 штуки)), то вероятность спалить их будет меньше и как это отразится на яркости?
