Разбор ROKR Е2, железные проблемы, HARD-MOD и т. д., Описание разбора, ремонта, тюнинга, ковыряем "внутренности" Поделиться Опции

[GrAnd_]

И так приступим...
Нам понадобиться немного: отвертка Т6, правильно выращеные руки и желательно один ноготь на одной из них.

1. После того, как снимем крышку, вынимаем всякие прибамбасы, как то СДха, симка, батарейка.
Затем нам надо отодрать Боковые вставки. Для этого поддеваем ногтем или отверткой вставку на торце:


Далее надо сдвинуть вставки вверх. Для этого чуть отгибаете край вставки, после чего нажимаете:


В итоге получаем вот такой вид сзади и 6 болтиков размером Т6, которые надо открутить:


После того, как открутитте и попытаетесь снять, то разочаруетесьу вас ничего не получится. Виной всему следующие замочки, которые аккуратно надо отогнуть:



После этого вам остается аккуратно отсоеденить шлейф вибры, динамика и вспышки. Вот собственно и всё.

Блок с динамиком, джеком, вспышкой и виброй вынимается из задней панели. Для этого надо от центра панели аккуратно потянуть блок вверх, а затем на себя. Точной фотки нету, но хоть такая... по стрелкам - сначала тянуть по стрелкам 1, а потом 2:



Вот общий вид блока:



Ну вот вообщем-то и все по разбору.... Что неясно - спрашивайте.
А вот теперь мне очень интересно. Я увидел со стороны экрана на плате еще какое-то место для какого-то девайса, о оно пустое!!! Похоже на вход для динама и вспышки. Глядите фотку:


Я так и не понял для чего эта вилка.




Починка сломанной блокировки(перепайка ползунка)
Починка сломанной блокировки(впаивание иголки в старый ползунок)
Тест-поинт е2
Схема е2
Перепайка динамика на другой

Тема почищена, систематизирована. Добавлены недостающие фотографии. 24.10.09

Сообщение отредактировал GrAnd_ - 24.10.2009, 19:21

[wink]

если их паследовательно соеденить (диоды (2 штуки)), то вероятность спалить их будет меньше и как это отразится на яркости?

Если их соединить последовательно, то сопротивление не понадобится;
А если параллельно, то сопротивление нужно оставить;

В принципе яркость упасть не должна, но если она упадет, то упадет и громкость соответственно.
Это можно поправить поднятием ezx_volumetable.cfg, но от этого может пострадать усилок мотора, что вызовет его перегрузку. И при долгом прослушивании музыки сначала он будет греться как маленькая печка а потом что? Правильно! Перегорание усилителя... он ведь не резиновый, такие нагрузки тянуть.

Это только теоретически. А как это будет на самом деле, об этом узнаешь только ты
Я не стебаюсь, я изложил свои мысли... Удачи тебе с переделкой! Если поставил динамик, значит получится и габаритку(FunLight)

Сообщение отредактировал wink - 11.8.2008, 19:43

[wink]

Жалко места маловато в нашем Е2, а-то можно было бы фильтр собрать на низкие частоты, чтоб диодик тока по БаССам работал...

[-=Strelok=-]

wink, а как оно батарею кушает?

[wink]

-=Strelok=-, за несколько дней пользования я ухудшений не заметил. А вообще, такой светодиод потребляет 0,01Аh это равно 10mAh

[wink]

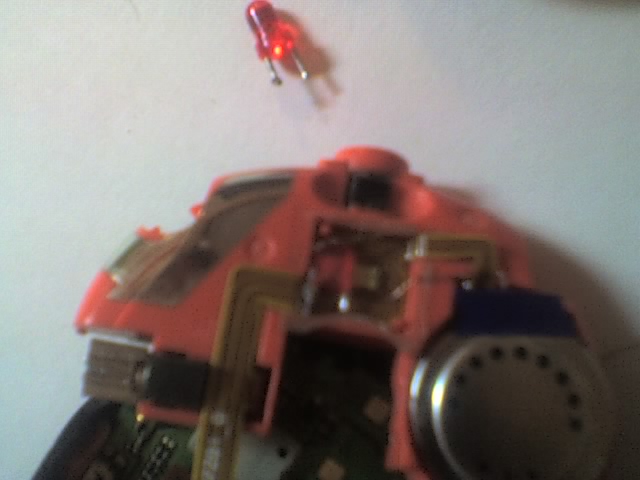

Кто-нить кроме меня поставил себе Огонек под вспышку?

[-=Strelok=-]

Я на следующий же день, красный - ток большой - подпиливать пришлось, но зато корпус не курочил совсем =)
ЗЫ: провода провел один под и второй над шлейфом

Сообщение отредактировал -=Strelok=- - 14.8.2008, 16:26

[wink]

-=Strelok=-,
прикольная штука получилась, не правда ли!

Если фоты есть, скинь плиз, посмотреть хочется

[-=Strelok=-]

К сожалению фотка получилась очень плохо(фоткал на л7)

Сообщение отредактировал -=Strelok=- - 14.8.2008, 16:25

[wink]

Если ты светодиод засунул прямо в блок вспышки, то вспышка у тебя теперь красным не отдает?

[-=Strelok=-]

неа, вовсе нет... причем, может мне кажется, но она стала ещё ярче светить =))

[Fedot_tork]

Доброго времени суток. ( Лень пролистывать все 50 страниц) Есле это было, удалю свой пост.
В общем сегодня заметил однувещь...
Ну смотрите, кнопка-переключатель клавиатуры в 99% случаев ломается при сборке телефона. Чтобы она не ломалась достаточно перед сборкой телефона вынуть из корпуса телефона переключалку эту пластмассовую и все. Естественно .как только вы собрали аппарат, вы ее засовываете обратно. AstaRot: Правильно заметил! Этих кнопок уже переломали черти сколько. Сам когда разбирал в первый раз чуть не сломал-хотя до этого чуть ли не наизусть всю инфу перечитал. Просто иногда - рычажок на месте остается-а сама кнопка съезжает-и перед сборкой забываешь проверить.

Сообщение отредактировал AstaRoth - 24.9.2008, 15:29

[stMaverick]

всем привет, осилил все 51 стр... но не нашел ответ на свой вопрос, только подчерпнул много интересного, спасибо
трабла вот такая: после сильного механического повреждения (телефон разлетелся на частей 4-5, боковинка, флешка, батарея, крышка от телефона задняя) телефон стал практически не видеть сеть,
внизу с задней стороны находится пластинка, я так понял она служит радиоусилителем, она у меня погнулась основательно, но еле -еле ставится, хотя и крышка плохо закрывается, стало чуууть лучше ловить, но не более.
разобрал чуть больше, нашел под пластинкой маленькой, которая находится под большой, маленький кубик, с одной металлической стороной, я так понимаю это и есть сама антенна, от нее отвалилась по площади приблизительно 20-25% кусочек, да и на вид - будто прошла коррозия металла, типа от влаги.
я ее чуть почистил, собрал и что полуаю в итоге - телефон стал на улице ловить местами аж до 5 палок, в здание как заходишь - теряет связь практически сразу.

посему прошу помощи у тех, кто все же смог дочитать до конца мой пост - ваше мнение, совет, предложение,
вот.
хочу починить связь

думал купить усилитель сигнала для телефона, продается через инет от 230 - 2 го поколения, до 300 - 3 го поколения...
запчасти достать очень сложно, в основном только через инет, а антеннку даже там не могу найти.
спасибо за внимание, жду ответа

[AstaRoth]

stMaverick, я в железном ремонте не силен-но если на улице норм стало ловить-то считай -частично ты починил его-то есть путь верный-именно с "антенной" косяки, попробуй прошить на всякий случай монстра и флекс из темы о сети.

[moxa]

маленький кубик-антена БТ, Большая железная пластина-антена ЖСМ....

[stMaverick]

AstaRoth, оки, попробую

mike-miller, я предполагаю, но все же спрошу, антенна БТ - это как понять? за что отвечает?
и возможно где-нть достать эту большую железную пластину, отвечающую за джсм? ведь если не ловит сеть - это джсм -> надо искать эту большую пластину

ведь искарежена у меня она порядком...

Добавлено позже (5.11.2008, 4:16):
P.S.
может кто знает, подходит ли экранка от рокер е2 к нокии 3250?
предложили мне тут взять нокию 3250, экран не разбит, но почему-то не работает, к сожалению не имел возможности сравнить экраны...

AstaRoth, еще раз пробежался по форуму - не могу найти, где брать эти прошивки, где эта тема с проблемой сети, хотя излазил весь форум... если слепой, прошу прощения, но если не сложно дай ссылку)

Сообщение отредактировал stMaverick - 5.11.2008, 4:24

[AstaRoth]

ТУТ посмотри. GSZSMTRT678PZ02A -с этого начни.

[PItBuLL]

может кто знает, подходит ли экранка от рокер е2 к нокии 3250?

нет, не подходит.

[T3D]

Так как знаю, что у многих есть проблемы с залипанием джойстика, решил написать это сообщение.
Вчера заклинило джойстик в положние вверх таким образом, что при любом, даже малейшем прикосновении он срабатывал вверх, в остальные стороны и центр не срабатывал. В СЦ идти не захотел, решил сначала сам попробовать.
Разобрал телефон по мануалу, почистил контакты, не помогло. Решил принять экстренные меры. Аккуратно отогнул с двух сторон крышку джойстика (при этом сорвалась напайка, крышка припаяна, но не прочно, у меня проблем особых не возникло) и снял крышку. Внутри оказалось 3 пластины в виде крестика с точками по краям (напоминает изображение масти "трефы" на на картах). и одна точка на самом низу, для центра джойстика.
Я вытащил аккуратно эти пластины. самая нижняя (из 3 крестообразных) оказалась окислившаяся. И контакты в джойтике тоже немного. Я эти контакты немного почистил (отвёрткой). Осмотрев крестообразные пластины, сделал вывод, что их там 3 для жёсткости джоя. поставил в низ верхнюю пластину, она как новая, а старую на самый верх. Закрыл крышку джойстика (обратно напаивать не стал и так хорошо держится). Подключил клавиатуру и дисплей, дабы проверить работоспособность, после того, как убедился что всё работает, собрал телефон.
P.S.: Для тех случаев, когда уже терять нечего, а новый джойстик пока паять не хочется... И только для тех, кто УВЕРЕН В СВОИХ СИЛАХ и ПРЯМЫХ РУКАХ!
P.P.S.: После разборки телефона на душе остался неприятный осадок, т.к. окончательно убедился, что телефон прислали не новый, т.к. была сорвана одна бумажная пломба и была наклейка с росписью мастера, ремонтирующего телефон. Кроме того не хватает двух шурупов на корпусе и чьи-то кривые руки сломали частично крепление на боковинах...

Сообщение отредактировал T3D - 11.11.2008, 8:30

[madhus]

T3D, я обошелся спиртом,т.е. взял шприц и капнул в джой спирта, потом хорошенько поводил влево вправо и.т.д.
Сейчас вроде нормально.

Сообщение отредактировал madhus - 11.11.2008, 9:01

[wink]

T3D,
madhus,
и правильно! зачем платить кому-то, если можно сделать самому

З.Ы.: Я тоже себе спиртом чистил, месяца два назад...

[stMav]

ТУТ посмотри. GSZSMTRT678PZ02A -с этого начни.

не помогло, думаю просто приклеить чтоли просто в тело эту покарежоную пластинку, что является антенной внизу корпуса, пусть хоть на улице ловит,
я даже не знаю что может повлиять на плохой прием внутри здания, т.к. не являюсь радиотехником

[2life]

На Rokr E2 "запорол" загрузчик, попробовав залить лоадер gsm_sumatra_mbm_flash_02.35R.sbf, теперь телефон вообще не включается, можно ли сделать тестпоинт в этом случае? Какой вариант предпочтительнее 1й или 2й?
Какие действия предпринимать, после получения тестпоинта? Нужно по пунктам.
1) Какой залить загрузчик? 2)Или сразу лить полную прошивку?

Сообщение отредактировал 2life - 25.11.2008, 12:26

[AstaRoth]

2life, попробуй этот загрузчик сначала залить-а потом прошить стоковую прошивку.

R564_G_12.00.21P_gsm_sumatra_mbm_flash.rar   ( 3.08 мегабайт ) Кол-во скачиваний: 105

Сообщение отредактировал AstaRoth - 25.11.2008, 12:50

[2life]

2life, попробуй этот загрузчик сначала залить-а потом прошить стоковую прошивку.

Шить RSDLite 3.8? Или чем то другим?
Asta: а ты еще чем-то шьешь? Формат sbf шьешь тело в 1ом буте им

Сообщение отредактировал AstaRoth - 25.11.2008, 21:54

[Fearless]

ребят, а в чем может быть проблема если в телефоне отказали динамик (не спикер который) и разъем для наушников перестал корректно работать (правый канал играет ооочень тихо, и проблема точно не в наушниках, это прроверено)?? причем ни с того ни с сего! никаких физических повреждений не было, телефон даже ни разу не падал... пробовал прошить заново (макс3, он у меня и до поломки стоял) - результат - ноль... отдал щас в СЦ, там чувак все по схеме контактов, которая выложенна в этой теме, все подсоединил - все равно, ничего не работает!! что это вообще может быть за бесовство????

[DanmaN]

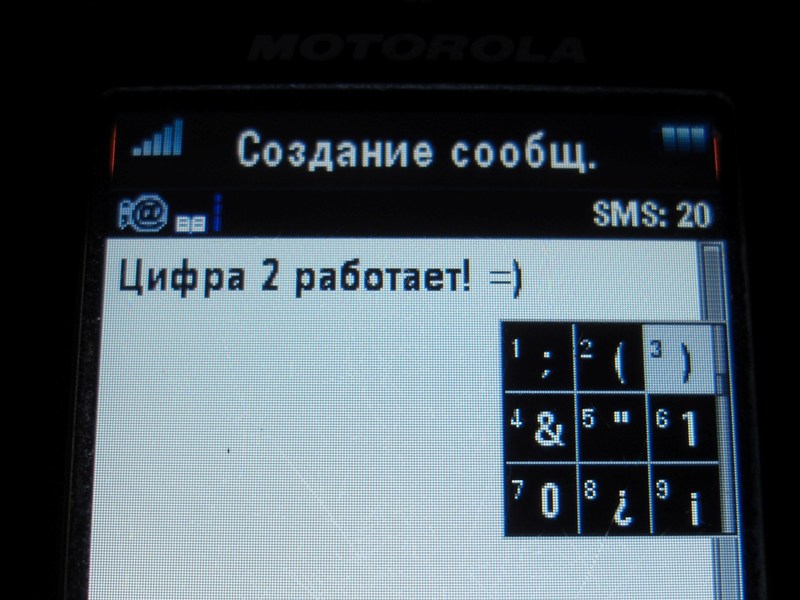

После работы жарким летом в жаркой машине кнопка "2" потихонечку окислялась-окислялась, начинала работать все хуже и хуже, а со времем накрылась окончательно.
Наконец дошли руки сделать с этим что-нибудь.

Суть решения проблемы в моем исполнении оказалась такой:

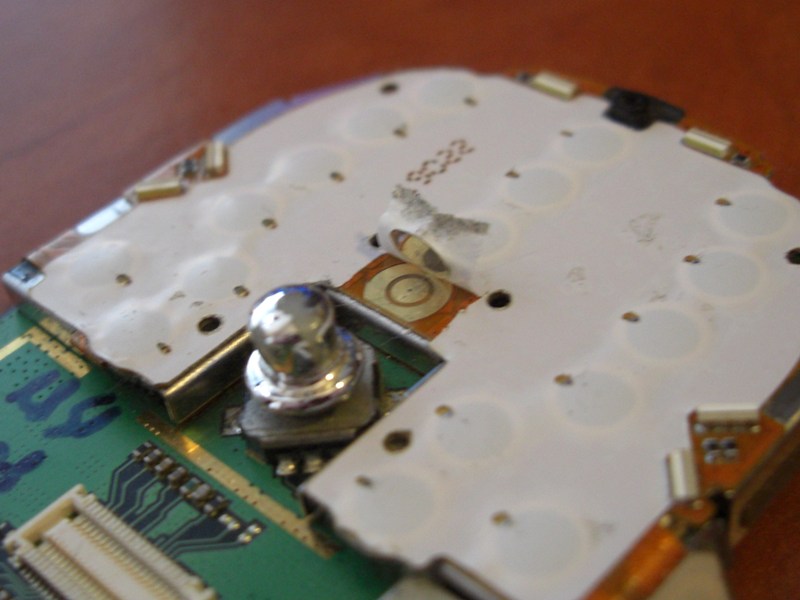

1. разбор е2 для доступа к клавиатурной части платы
2. снятие черной накладки для доступа к белой пленке, скрывающей контакты клавы (накладка держится на многоразовом хилом клею)
3. дальше необходимо аккуратно надрезать пленку в месте окислившейся клавиши (см. фото - в данном случае кнопка "2")

4. очистка окиси с металла
5. возвращение пленочки с содержимым на место
6. при необходимости - заклеить скотчем (если плохо держится)
7. сбор е2


Если кому поможет - буду очень рад.

[†VOLKOD@V†]

Всім привіт! У мене виникла проблема! Відламалась кнопка холд (блок/розблок) Сам цей речажок, тобто кнопка працює але тільки коли ти розбереш телефон та чимось тененьким його здвіниш! Можливо хтось мені допоможе? Напаяти туди щось тоненьке?




Всем привет. У меня возникла проблема. Сломалась кнопка холд (блок/разблок). Сам этот рычажок, тобло кнопка работает только если телефон разберешь и чем нибудь тоненики его сдвинеш. Может кто нибудь мне поможет? Припаять туда что нибудь тоненькое?

Сообщение отредактировал Orakul - 23.12.2008, 2:25

[T3D]

Ой. А можно на русском? А то чего-то я не всё понял.

[sasha26]

Якщо і вийде на паяти, то це ненадовго (мені на два дні хватило - потім знову відламався).
Краще в СЦ занести телефон. Там поміняють і буде норм

Добавлено позже (22.12.2008, 19:28):
†VOLKOD@V†, я надіюсь ти поняв що я це тобі написав



Если и выйдет припаять, то это не надолго (мне на два дня хватило - потом сново сломался).
Лучше в СЦ занести телефон. Там заменят и будет норм.

†VOLKOD@V†, я надеюсь ты понял, что я тебе написал.

Сообщение отредактировал Orakul - 23.12.2008, 2:28

[†VOLKOD@V†]

sasha26 Так зрозумів =)) Можливо підкажеш в скільки мені це обійдеться?





sasha26 Понял. Может подскажешь во сколько мне это обойдется?

Сообщение отредактировал Orakul - 23.12.2008, 2:29

[sasha26]

†VOLKOD@V†, живу в маленькому місті, СЦ немає, но є мужик, який сидить в синьому вагончику.
Здер з мене 70 грн.
Мотофанцы не обежайтесь на меня, просто приятно иногда пообщатся на родном мне языке




живу в маленьком месте, СЦ нет, но есть мужик, который сидит в синем вагоне. Содрал с меня 70 грн.

Сообщение отредактировал Orakul - 23.12.2008, 2:32

[wink]

Если руки на месте, то можно и самому заменить...

[AstaRoth]

†VOLKOD@V†, десь була тема де хлопцi сами робили цю кнопку. Где-то у нас была тема, где ребята сами делали эту кнопку.

[wink]

Ага вот здесь

[madhus]

а я вот что сделал со своими вставкими , снял резину , пошкурил чуток и покрасил , вышло красиво


Сообщение отредактировал madhus - 8.1.2009, 12:46

[madhus]

Semen.tdvd,
я покупал телефон сразу с русской клавиатурой,а вообще ее делают гравировкой,где-то слышал об такой услуге в Москве, если не ошибаюсь то на совке.

Сообщение отредактировал madhus - 9.1.2009, 15:31

[GreY_FoX]

Шарящие люди, снова обращаюсь к вам!)
Месяца 2 назад уже писал о своей проблеме, не работает подсветка всех боковых кнопок, кроме одной, самой нижней ( для управления плеером "вперед, или сл. песня", однако то, что перегорели диоды - исключено, порой когда телефон виснет, и слегка нажимаешь на красную кнопку(сброс, выкл телефона), то все боковые кнопки, в том числе и голосовая - включаются.
Мне один чел писал что это как то связано с окислением контактов или что-то в этом роде...
У кого-нибудь есть идеи как это можно починить? не могу сказать что сильно доставляет неудобство, но все же хочется чтобы труба работала полноценно

[eXeTeR]

Шарящие люди, снова обращаюсь к вам!)
Месяца 2 назад уже писал о своей проблеме, не работает подсветка всех боковых кнопок, кроме одной, самой нижней ( для управления плеером "вперед, или сл. песня", однако то, что перегорели диоды - исключено, порой когда телефон виснет, и слегка нажимаешь на красную кнопку(сброс, выкл телефона), то все боковые кнопки, в том числе и голосовая - включаются.
Мне один чел писал что это как то связано с окислением контактов или что-то в этом роде...
У кого-нибудь есть идеи как это можно починить? не могу сказать что сильно доставляет неудобство, но все же хочется чтобы труба работала полноценно

Возможно предыдущий хозяин постарался...
Возможно тебе следует разобрать телефон, вопрос состоит в том сможешь ли ты его кректно собрать?
Перед разбором вытащи бегунок блокировки, чтоб не сламать ее...

[GreY_FoX]

Возможно предыдущий хозяин постарался...
Возможно тебе следует разобрать телефон, вопрос состоит в том сможешь ли ты его кректно собрать?
Перед разбором вытащи бегунок блокировки, чтоб не сламать ее...

Да не) Предыдущий хозяин мой хороший друг, 3 дня трубу только продержал у себя, и взял я её полностью рабочей, и подсветка работала нормально, только через месяца 3 я начал замечать что она не работает.
А толк что я его разберу? мне надо знать конктретно что нужно сделать, а просто разобрать и собрать это можно)
Да-да, читал я про то как ломаются эти бегунки)

[GreY_FoX]

Наткнулся на видео
и подобных видео не мало, интересно, где берут такие боковые панельки оранжевого цвета? или все сами красят, как madhus например?

Сообщение отредактировал GreY_FoX - 28.1.2009, 12:19
