Разбор ROKR Е2, железные проблемы, HARD-MOD и т. д., Описание разбора, ремонта, тюнинга, ковыряем "внутренности" Поделиться Опции

[GrAnd_]

И так приступим...
Нам понадобиться немного: отвертка Т6, правильно выращеные руки и желательно один ноготь на одной из них.

1. После того, как снимем крышку, вынимаем всякие прибамбасы, как то СДха, симка, батарейка.
Затем нам надо отодрать Боковые вставки. Для этого поддеваем ногтем или отверткой вставку на торце:


Далее надо сдвинуть вставки вверх. Для этого чуть отгибаете край вставки, после чего нажимаете:


В итоге получаем вот такой вид сзади и 6 болтиков размером Т6, которые надо открутить:


После того, как открутитте и попытаетесь снять, то разочаруетесьу вас ничего не получится. Виной всему следующие замочки, которые аккуратно надо отогнуть:



После этого вам остается аккуратно отсоеденить шлейф вибры, динамика и вспышки. Вот собственно и всё.

Блок с динамиком, джеком, вспышкой и виброй вынимается из задней панели. Для этого надо от центра панели аккуратно потянуть блок вверх, а затем на себя. Точной фотки нету, но хоть такая... по стрелкам - сначала тянуть по стрелкам 1, а потом 2:



Вот общий вид блока:



Ну вот вообщем-то и все по разбору.... Что неясно - спрашивайте.
А вот теперь мне очень интересно. Я увидел со стороны экрана на плате еще какое-то место для какого-то девайса, о оно пустое!!! Похоже на вход для динама и вспышки. Глядите фотку:


Я так и не понял для чего эта вилка.




Починка сломанной блокировки(перепайка ползунка)
Починка сломанной блокировки(впаивание иголки в старый ползунок)
Тест-поинт е2
Схема е2
Перепайка динамика на другой

Тема почищена, систематизирована. Добавлены недостающие фотографии. 24.10.09

Сообщение отредактировал GrAnd_ - 24.10.2009, 19:21

[Fedot_tork]

mike-killer,
хорошо. а чё такое стоковые?
dimichxp,
а чё эт такое?

[Darkslider]

мдя
стоковые - значит обычные,в нашем случае это заводские,т.е. не моденые прошивки
а вот image это образ прошивки,иногда им можно убить,а иногда оживить телефон
в принцыпе найти ифну про "что это" не сложно

[Fedot_tork]

понизил бут и прошил 19R. Теперь тело может заряжаться, как от компа, так и от сети. шил тока Ап... Бп отказывается шить....

[Fedot_tork]

Заметил одну фишку..... если акум полностью мертвый, то тело отказывается его зарюжать (вообще ничего не происходит) а если чуток заряжен, то заряжает......

[moxa]

всегда так! Я на 99 процентов уверен проблема железная! Попробуй еще силней просуши

[angel_s]

1.Всем привет и сразу поздравляю с радостной новостью всех владельцев нашего тела.
Наконецто мне удалось раздобыть схему Test point на Motorola E2.
Собственно сразу огромное спасибо за помощь Santehnik_TJ с сайта http://www.mobile-files.ru .
Далее по теме.
Для начала надо снять защитный экран, лично я снимал с помощью офисного ножа , просто его срезал.
1. Соедините землю и точку тест поинт.(землёй может быть всё,что угодно. Защитный экран, корпус под карту памяти и т.д)
2. Нажмите и удерживайте кнопку голосового набора.
3. Подайте питание на телефон
4. После чего подсоедините USB кабель к телефону.
5. Отпустите кнопку голосового набора
6. После чего опять её нажмите
7. Ждём когда винда определит ваш телефон ( будет слышен характерный звук из колонок)
8. Отпускаем кнопку голосового набора.
9. Убираем заземление с контакта тест поинт.
10. Всё телефон в бланке.
Фотку со схемой прилогаю.
К сожалению сам сегодня испытать тест поинт не смогу так как там двумя руками не обойтись , так , что дополнения и замечания напишу завтра, после того как сам сделаю тп.
К модераторам просьба закрепить тему так как уже достаточно много убитых телефонов, что бы народ не бродил в поисках.
Да и ещё просьба в теме не распускать флуд , а писать только по существу.



2.Второй способ был найден ukuroc. Огромное спасибо
Мне кажется он намного удобней, плюс ненадо снимать защитный экран
1.Подсоедините кабель к телефону
2.Соедините землю и точку тест поинт.(землёй может быть всё,что угодно. Защитный экран, корпус под карту памяти и т.д)
3.Нажмите и удерживайте кнопку голосового набора
4.Подайте питание на телефон
5.Отпустите кнопку голосового набора
6.После чего тел обнаружится как флеш интерфейс
7.Нажмите и опустите кнопку голосового набора
8.Тел определится как S Blank LTE2 Neptune
9.Убираем заземление с контакта тест поинт
Всё
Да но есть одно но пока унас нет лоадера способного работать с бланком,лоадер 0х000300

Сообщение отредактировал angel_s - 1.7.2007, 8:18

[Сумерок]

Ребята, подскажите как безопасно раскрыть трубу так, чтобы не оторвать шлейфы экрана и блока динамика/антены? Хочу попробовать починить кнопки голосового набора и блокировку.

[GrAnd_]

Такс, вроде получилось. При включении уходит в бут сразу.

Добавлено позже (15.6.2007, 23:43):
Собака! Отвалился элемент, который закмыкать надо!

Добавлено позже (16.6.2007, 1:17):
Судя по всему эта фигня отвечает за запись проши в телефон.
Пробую прошивать, но увы... Пишет ВР_НОТ_РЕДИ.

[4473]

Такс, вроде получилось. При включении уходит в бут сразу.

Добавлено позже (15.6.2007, 23:43):
Собака! Отвалился элемент, который закмыкать надо!

Добавлено позже (16.6.2007, 1:17):
Судя по всему эта фигня отвечает за запись проши в телефон.
Пробую прошивать, но увы... Пишет ВР_НОТ_РЕДИ.

Ну покрайне мери на схеме от А1200 этот элемент конденсатор емкостью в 1000 pF
Имхо на прошивание он не может влиять
Тут скорей дело в прошиве?
Или в процессе прошивания?

[GrAnd_]

Хм.... может быть... В таком случае что же будет в отсутстие этого конденсатора??

[4473]

Хм.... может быть... В таком случае что же будет в отсутстие этого конденсатора??

ИМХО не че небудет
на скока Я понимаю он там типа фильтра
Но если есть возможность то лутше припаять новый
он стоит меньше рубля!

[Fedot_tork]

mike-killer,
Высушил всё что можно. блин.... не ужели больше нет ни у кого идей....

[Fedot_tork]

Добился следующего.... теперь тело научилось ловить сеть. тело включается, работает около минуты и перезагружается.
У кого какие мысли?

[Xaker753]

У меня на Е398 вообще было такое что когда сеть пропадает... а это было когда я из москвы уезжал, то работали всего 3 кнопки, он у меня тоже намок в кармане под сильным дождем на Югах, а там соответственно сеть не ловила у меня и я все то время что был там (2 недели) разбирал собирал его каждый день... и вот когда было такое что сеть ловил кнопки работали, но я не мог понять почему так думал из за того что контакты окислились т.к. я его не выключил когда он был мокрый а просто начал протирать салфеткой ( был в уматину пьяный) ну и вот забил на это дело думал сдать его в Москве на ремонт и когда начали подъезжать к Москве бац! и все заработало когда связь появилась вот такие аномалии бывают..

[Fedot_tork]

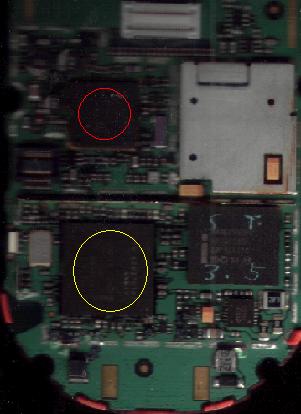

За что отвечают эти чипы? если это чипы вообще.....

Добавлено позже (21.6.2007, 16:43):
Люди, нада Бп старых R прошивок. блин, очень нада..... трафика мало осталось, а надо полюбому. дайти ссылки или выложите кто нить пожалуйста

[Xronos]

За что отвечают эти чипы? если это чипы вообще.....

Добавлено позже (21.6.2007, 16:43):
Люди, нада Бп старых R прошивок. блин, очень нада..... трафика мало осталось, а надо полюбому. дайти ссылки или выложите кто нить пожалуйста

Вот торрент файл с практически всеми прошивками (нужные тебе есть...)
Качаешь через любой торрент клиент...
Если отсюда не удасться будем еще смотреть где взять...

Сообщение отредактировал Xronos - 21.6.2007, 13:31

[4473]

Fedot_tork,
мой е2 щас в сервис,чинят блокировку
сегодня спрашивал,сказали,что детали заказали уже,ждут когда получат
в следующий раз спрошу что можно сделать с твоим

Я себе блокировку сам чинил
такая переключалка стоит 20 рублей (найти было не легко) магазин Кварц м. Шоссе интузиастов
кнопка голосового вызова подходит от сонерика W сереи и стоит около 10 рублей есть в любом сервисе
если кому интересно смотрите тему про запчасти я там описывал что и где.

[Twisted Firestarter]

Аффтар, а ты не пробовал тело в чистом медицинском спирте искупать ?

[Fedot_tork]

Twisted Firestarter,
А это должно помочь??? опиши возможный результат этой процедуры. Трояр подойдет?

Добавлено позже (22.6.2007, 16:38):
Сделал ТП и это откатило меня назад (теперь тело грузится до хкломото и висит) что наводит меня на мысли, что проблема всетаки в потирании памяти.... (частичной) нада срочно прошу со всеми кодовыми.

Добавлено позже (22.6.2007, 16:40):
Xronos,
можешь выложить в другом формате, а то я не догоняю через, что его прогонять.

Добавлено позже (22.6.2007, 17:12):
Так..... значит поставил пробету 2 и там к моему счастью ЮСБ нет поумолчанию стоит, следовательно я начал лазить по самбе. Оьнаружил, что многих папок попрасту нету.... например нет папки с сертефикатами и тп.... у меня на компе есть только бекап ezxlocal и ezx_user. надо еще все остальные папки. НО ЕСТЬ ОДНО НО!!!! КАК МНЕ ИХ ЧЕРЕЗ САМБУ ВПИХНУТЬ В ТЕЛЕФОН ОСТАЛЬНЫЕ ПАПКИ??????? ВЕДЬ ДЛЯ НИХ НЕТ ДОСТУПА...... Есть у кого какие мысли?

[Darkslider]

Так..... значит поставил пробету 2 и там к моему счастью ЮСБ нет поумолчанию стоит, следовательно я начал лазить по самбе. Оьнаружил, что многих папок попрасту нету.... например нет папки с сертефикатами и тп.... у меня на компе есть только бекап ezxlocal и ezx_user. надо еще все остальные папки. НО ЕСТЬ ОДНО НО!!!! КАК МНЕ ИХ ЧЕРЕЗ САМБУ ВПИХНУТЬ В ТЕЛЕФОН ОСТАЛЬНЫЕ ПАПКИ??????? ВЕДЬ ДЛЯ НИХ НЕТ ДОСТУПА...... Есть у кого какие мысли?

по идеи остальные папки тебе не нужны,ведь юзер файлы тока в ezx... папках и лежат

[Seregarz]

Fedot_tork, нужно научится биндить папки, а не только файлы. Понимаю что это может быть невозможно.
Twisted Firestarter, аптечный спирт очень даже не чистый, чистый можно купить в ветеринарной аптеке. Дисплей должен будет высохнуть через некоторое время. Вообще не уверен в целесообразности купания когда прошло столько времени. Нужно было это сразу делать...

[Criz@liS]

есть вариант биндить не папки, а файлы, в этих папках. Мороки много, но, если дело в них, то тел в итоге запустится.

[AXR]

Возникла и у меня необходимость разобрать телефон.
Племянник выгрыз :-) джойстик.
Т. е. джойстик отдельно, телефон отдельно.

Попытка запихнуть его обратно не разбирая успехом не увенчалась.
Купил отвертку Т6 начал разбирать.
После того как открутил все болтики телефон разошелся на две половины, но что-то мешало им окончательно разделится. В первом посте было про какие-то замочки, я ничего не увидел, вертел его и так и эдак.
После энного времени верчения половинки таки разделились (что такого я сделал я так и не понял :-). Отошла лицевая часть (на ней дисплей и клавиатура) соединенная с задней частью (на ней печатная плата) шлейфом.
Шлейф достаточно легко выдергивается из платы.
Вставил джойстик на место и стал собирать, помня о граблях в виде сломанных у многих переключателя блокировки.
Как мне показалось сломать его можно если не следить за самим ползунком оставшися на корпусе. После того как плата вынута ползунок начинает свободно болтатся, поэтому может поменять свое положение. Реомендую запомниать как он стоял до начал разбора, а еще лучше приклеить его небольшим кусочком скотча.

Сбор произошел без проблем.

[DDSH]

Теоретически возможно, но низких чатстот как в е398 не будет совершенно точно, т.к. оные обеспечиваются целостностью конструкции е398, но качество всё же должно быть получше, вот тока сомневаюсь можно ли их туда засунуть...

Сообщение отредактировал DDSH - 21.7.2007, 16:38

[Criz@liS]

Е398 динамик не будет работать в Е2.

[GrAnd_]

Что за чушь?! С чего он не будет работать?! Всё работает! Просто гемороя много очень! А так все работает! Качество, громкость поднимаются!
На счет конструкции бред! аккуратненько герметиком зафиксируй динамик тут и будет вообще точно так же. А вообще и без герметика у меня работало. басило конечно не так сильно, но на порядок лучше, чем родной. Да и вообще тема была. Ищите. эту прикрою.

Добавлено позже (22.7.2007, 1:39):
cherr,
Я делал. Энтузиазм мой.

Дело в том, что гемора много. Динамик в диаметре на несколько миллиметров больше, чем родной. Надо много гемороиться с расточкой. Так же нужно иметь паяльник и опыт работы с паянием маленьких спаек.

Описания.... короче нету.

Лучше играл.

Прям как у е398 - нет. А вообще да.

ЕСли не ищешь легких путей, готов к эксперементированию. Пожалуйста.

От себя скажу, что если техническое мышление не особо развито, лучше не суйся)

[$atyR]

Fedot tork а ты камеру в спирте купал !??!

[cherr]

А еще от какого-нибудь телефона ( всмысле не от Е398 ) динамик не подойдет? Родной бесит, хрипит сильно...

[DLJ]

DLJ, прикольная идея, не было бы жалко телефон - обязательно попробовал бы. Есть и старый корпус, и коробка с динамиками.

Это была бы бомба. особенно кому-нибуть показать такой девайс... правда пришлось бы расширить немного проём для наушников чтобы 3,5 jack влез. жаль, что у меня нет левой убитой е398, чтобы потренироваться на ней... экран по размеру подходит, отверстие камеры на том же месте, я думаю должно получиться

[$atyR]

и гнездо Mini USB некуда вставить

[cherr]

А внизу дырка будет от usb е398...
Так что про динамик? Еще от каких-нибудь телефонов подойдет?

[aZzz]

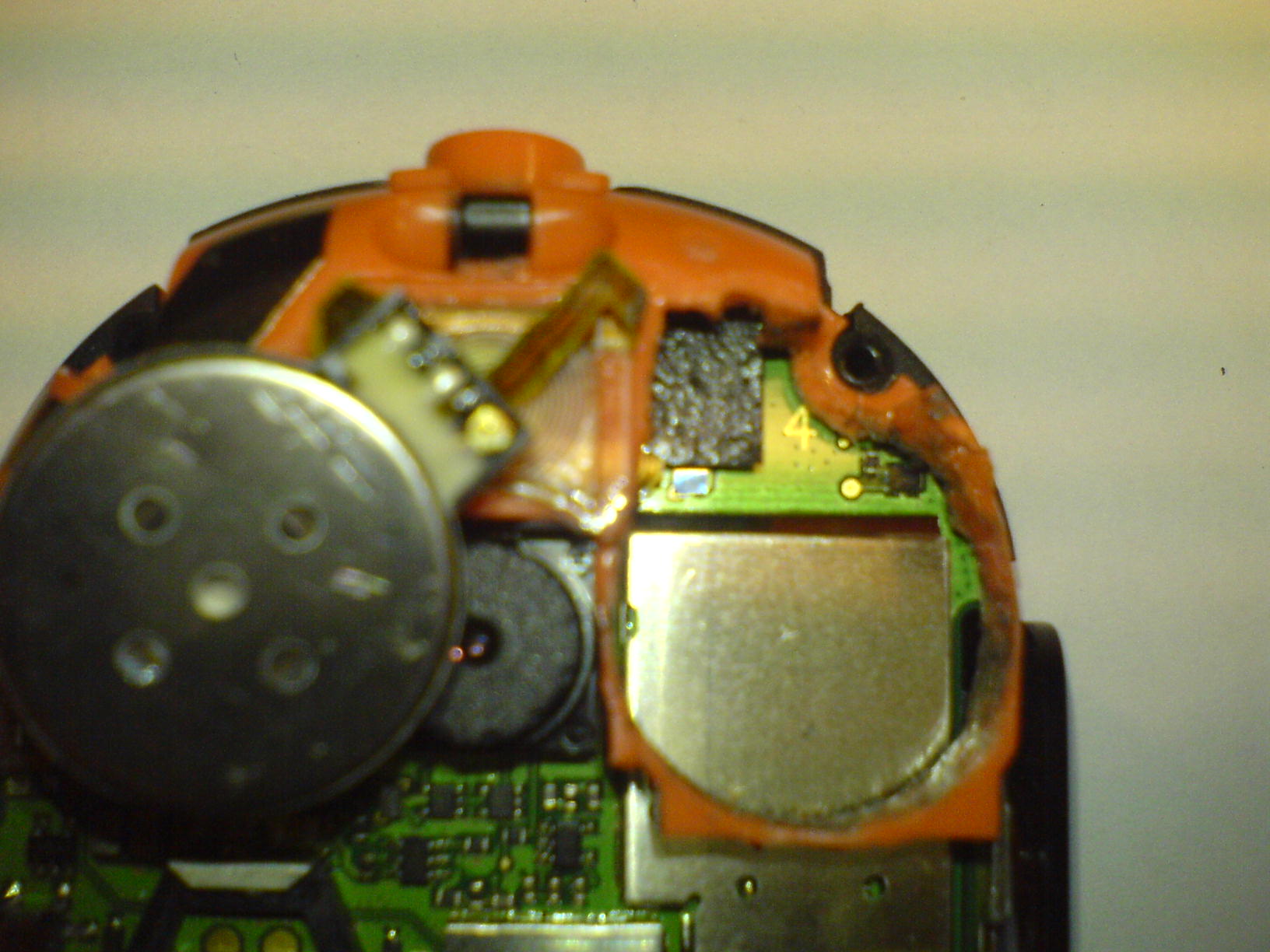

в общем, немного пошаманив паяльником и скальпелем, водрузил динамик от е398 в свое незаконное место,<br />как уже говорили, динамик е398 больше как по диаметру так и по толщине, и для того чтобы его поставить пришлось в е2 расширять место в диаметре + добавлять место для контактной площадки неродного динамика, по толщине также пришлось подделывать, я просто убрал металлический экран который за динамиком, совсем пластик убирал паяльником. место подготовлено.<br /> родной динамик отрезал скальпелем, подпаял динамик е398 и все.<br />итог: час возни и толком никакого результата - не хватает динамику места чтобы раскачаться<br />п.с.: фотки прилагаю, под рукой ничего не оказалось фотографирующего, поэтому юзал старичка к750

Сообщение отредактировал aZzz - 25.7.2007, 9:01

[GrAnd_]

aZzz,
Респект за старания. С контактной площадкой.... Я советую тебе её аккуратно оторвать. Именно аккуратно! Чтобы не вырвать проводки идущие на динамик!

РЕБЯТ! ГОВОРЮ ВСЕМ! ПО ПЕЧАЛЬНЫМ СТЕЧЕНИЯМ ОБСТОЯТЕЛЬСТВ, ТЕЛЕФОНА У МЕНЯ НЕТУ! НЕ НАДО ЗАВАЛИВАТЬ МНЕ ЛИЧКУ ПРОСЬБАМИ СФОТКАТЬ ВСЁ ЭТО ДЕЛО!
с полгода назад, когда я занимался этим делом, то выкладывал фоты, но после хака форума, а потом еще и перехода на новых движок, всё коцнулось...

Сообщение отредактировал GrAnd_ - 31.7.2007, 8:55

[aZzz]

короче оказалось все нормально, звук нормализовался когда я все это дело установил и скрутил винтами, вот тогда почувствовал акустику
многие не верят что это у меня так басы стучат а не вибра,
а вот громкости не добавилось
нету у е2 такой акустики как е398

[DDSH]

а вот громкости не добавилось

Так volumetable отредактируй

[aZzz]

закинул volumetable от Athlon64 - не заметил разницы, возможно под этот динамик можно и громче ставить без ущерба качеству, но вот как это сделать

[DDSH]

закинул volumetable от Athlon64 - не заметил разницы, возможно под этот динамик можно и громче ставить без ущерба качеству, но вот как это сделать

Закинь этот

[Fedot_tork]

Купил еще один Е2! Теперь у меня появилась возможность слить недостающие папки и файлы с нового тела. Только как их залить в старый, ВЕДЬ ЕСТЬ ПРВА ТОЛЬКО НА ЧТЕНИЕ Есть у кого по этому поводу какие соображения?

[Snag]

на камеру можно забить! от неё не зависят такие дела. мне чёто кажется что у тебя проц накрілся нептун, какраз он отвечает за связь. и не шъётся скорей всего, потомучто он не выполняет все свои функции....мне кажется у тебя пятаки повылетали под процом нептун(БП), потому когда тел начинает ловить сеть он и перегружается...и те чипсеты которые ты указал на фотке похожи на проц, тк процы всегда квадратные, а флешки прямоугольные. поснимай все защитные экраны, и смотри что греется...если прямоугольный чипсет-значь флеша, если квадратный-значь проц(БП), если пятаки повылетали под процом, то это накладно, правда смотря как повылетали, если есть знакомые в мастерских по телам, то думаю без проблем тебе проц перекатают и пятаки востановят, но проблема будет с трафаретами. сомневаюсь что у них будет трафарет под процы е2. вобщем я сомневаюсь что это память. больше склонен к процу. ковыряй всё тело. попробуй отнести в мастерскую где есть ультрафиолетовая ванна, а не спиртовая. пусть тел в ней прогонят, возможно под процом собрался мусор, если да то ультрофиолет его выдует. либо можно феном(не косметическим) нагреть проц и подвигать(но можно больше навридить чем помочь.) такчто раскрывай полностъю тело и щюпай что греется.

[Fedot_tork]

Snag,
он и греется по ходу. Экраны я все отодрал. значит когда засунут просто акум, то он нагревается маленько ,когда тело к примеру в буте он греется еще сильнее, когда тело на заряде он опять маленько. Сеть телефон нормально ловит.
