стабилизатор переменного тока, и ещё по трансформатору.......... Поделиться Опции

[_Skyline_]

помогите пожалуста !! нужна схема и описание деталей стабилизатора ,ну т.е. диодный мост, конденцатор транзисторы и еще что-то, чтоб на выходе было 13-15 вольт , и держал нагрузку 70 ватт.

Мой трансформатор 18 вольт на 100 ватт, З.Ы. если напряжение многовато , то скажите как понизить напряжение до требуеиого без копания в самом трансформаторе.

[Vitek]

купи готовый стабилизатор , без транзисторов , диодов и т.д. (исполняется в одном корпусе)

[_Skyline_]

Vitek, я везде в нашем городе был всё слабые стабилизаторы.больше 1А нет.......... и ещё 280 р жалко тратить.......

[Vitek]

больше 1А нет.

можно на выходе применить высокомощный транзистор , схему тока не помню

и ещё 280 р жалко тратит

где ты такие цены видел ?

[_Skyline_]

Vitek, там все выпрямители на микросхемах идут , вот отуда такие и цены взгляни на эту схему там как бы выпрямитель и фильтр ,два в одном.......

[Vitek]

_Skyline_,
но это не стабилизатор , просто БП(выпрямитель)

[motoxaker]

Я собрал зарядное ус-во на акумуляторы.Т.к. сила тока была лошадиная, то я её понижаю с помощью...12V. лампочки. Включаю её последовательно и заряжяю.

[grafmoto]

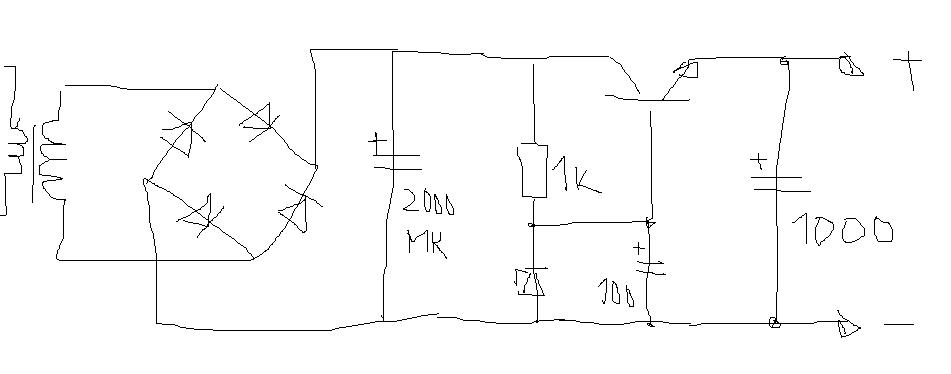

во:

[AlexKooper]

Гм, если на выходе такие мягкие требования и большой ток - то наверное нужен не "стабилизатор переменного тока" а "нестабилизированный мощный блок питания".
Хотя схема grafmoto тоже сойдет.
Диоды берешь помощнее, ампер на 10.
Транзистор с таким же током коллектора и на рабиатор обязательно.
Стабилитрон любой на 13-15В, но резистор к нему надо рассчитать исходя из рабочего тока стабилитрона.
Если с транзистором и стабилитроном проблема - выкинь стабилизатор, оставь только мост и конденсатор за ним. Но на звуковые устройства такая схема непригодна, фонить будет 100гц

[_Skyline_]

AlexKooper, вот мне и надо для усилителя слелать , две калонки по 25 в.т. плюс усилок и тембро блок........
получается я могу использовать схему grafmoto, с моим трансформатором на 18 в и могу получить на выходе 14-15 в, а какой транзистор надо брать(МАРКУ) и есть более лучшие схемы для этого ,и выдержит он ток нагрузки 5-6 ампер??



зыбыл напомнить то-что после выпрямителя напряжение станет 22.5 вольта............ стабилитрон выдержит?

[motoxaker]

grafmoto,
а транзистор П213?

Вот попути спрошу: сделал сварочный трансформатор переменного тока. Тык вот решил поэксперементировать. Поставил диодный мост. А чё ток не выпрямляется? Звук когда варишь идёт как и от переменной сварки. Постоянка сварка поёт!!! И швы ложатся лучше.

[_Skyline_]

motoxaker, переменныйц ток выглядит как синусойда так вот диоды обрезают отрицательные и положительные стороны ( как поставиш так и будет) , диод уменьшает частоту напряжения в 2 раза ,вглядись в схему от графа и обрати внимание как поставлены диоды и как выводы полярностей идут .
чтобы эти помехи сгладить ставят конденсаторы но при этом колебания напряжения остаются но незначительно ,при больших нагрузках кондёры неспрывляются и и пульсация увеличивается для этого надо стабилизатор напряжения.

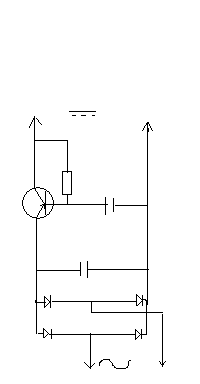

люди посмотрите что я надыбал!!!

[Vitek]

grafmoto,
красота , ну вылитый Малевич

[_Skyline_]

grafmoto, в отличие от тебя я схему в паинте рисовал с зажатым шифтом и пользовался линиями..."""!!!!!


Vitek, зацени схему в том пдэфе.

[Vitek]

_Skyline_,
помойму , то что тебе надо

[_Skyline_]

Vitek, вот меня в этой схеме интересует что это за Adjust (IAdj) и вид типа кандёров. а какой там первый а какой второй??

[grafmoto]

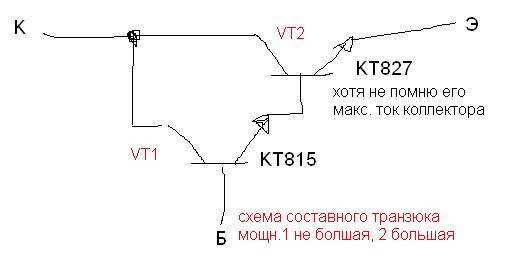

add. вместо одного лучше влепить 2 транзистора (2-ой на радиатор (площадь радиатора не помню как высчитывается) ):
в схеме: первый кондер лучше поставить на 4000 мкФ.

[_Skyline_]

grafmoto, я решил два стабилизатора ставить с подстраиваемым резистором , один слабенький на эквалайзер и мощный на усилок , чтоб на экву подать 12 в а на усилок 16в, кста вкурсе чем мона заменить IL1083?
