Проблема с гарнитурой, помогите! Поделиться Опции

[bublik666]

Купил китайскую гарнитуру к Л7. Стерео, звук хороший. Но есть 1 проблема-Сам штекер,который в телефон совать короче на пару миллиметров чем в оригинале. И если немного дернуть за провод-гарнитура выскакивает с телефона. Есть идея перепаять штекер. Но блин нету убитой оригинал гарнитуры, а от переходника с ЮСБ на МИНИ ЮСБ если обрезать и перепаять-подойдет? Или может есть какой способ? А то слушать нереально если идешь-постоянно выскакивает. Помогите пожалуйста.

[VAMPIR_LP]

Ненаю у меня оригинальная к Л7, но так как В360 и стерео в миниУСБ не прет просто спаял наушники и по обыкновенному Джэк пускаю, перепоять походу поможет, но если не силен, то нет гарантии

[qwert_TAHK]

Кто-нибудь делал переходник к V360 с джека 2,5мм на джек 3,5мм ? Насколько мне известно на гарнитуре простой стерео джек 2,5мм, но через самопальный переходник 2,5->3,5 звучит только одно ухо у наушников.

где-то есть хитрая хитрость?

З.Ы. может схема гарнитуры есть у кого?

[VAMPIR_LP]

я делал переходник, причем не для ушей, а лдя того чтобы к усилку подрубить, пришлось резистор на правый канал вешать

[_CD_]

bublik666
Дело в том, что по стандарту в miniUSB используются только 4 пина из 5. Один из них попросту не выведен, так что если ты разрежешь USB-miniUSB - то просто убьёшь зря кабель. Советую поискать на радиорынке разборные miniUSB, причем открывай их перед покупкой и удостоверься, что там выведено именно 5 контактов.
Лично мне так и не удалось найти 5ти пиновый, поэтому пришлось покупать 4-х. (внутри есть все 5 пина, а выведены только 4) Далее его прозваниваешь, смотришь какой пин не выведен. Над этим пином аккуратно расплавляешь пластмассу (тонким паяльником [быстро] или раскалённой иголкой [долго]) и также аккуратно подпаиваешься к нему. Так я получил 5ти пиновый разъем из 4х пинового.

***
qwert_TAHK

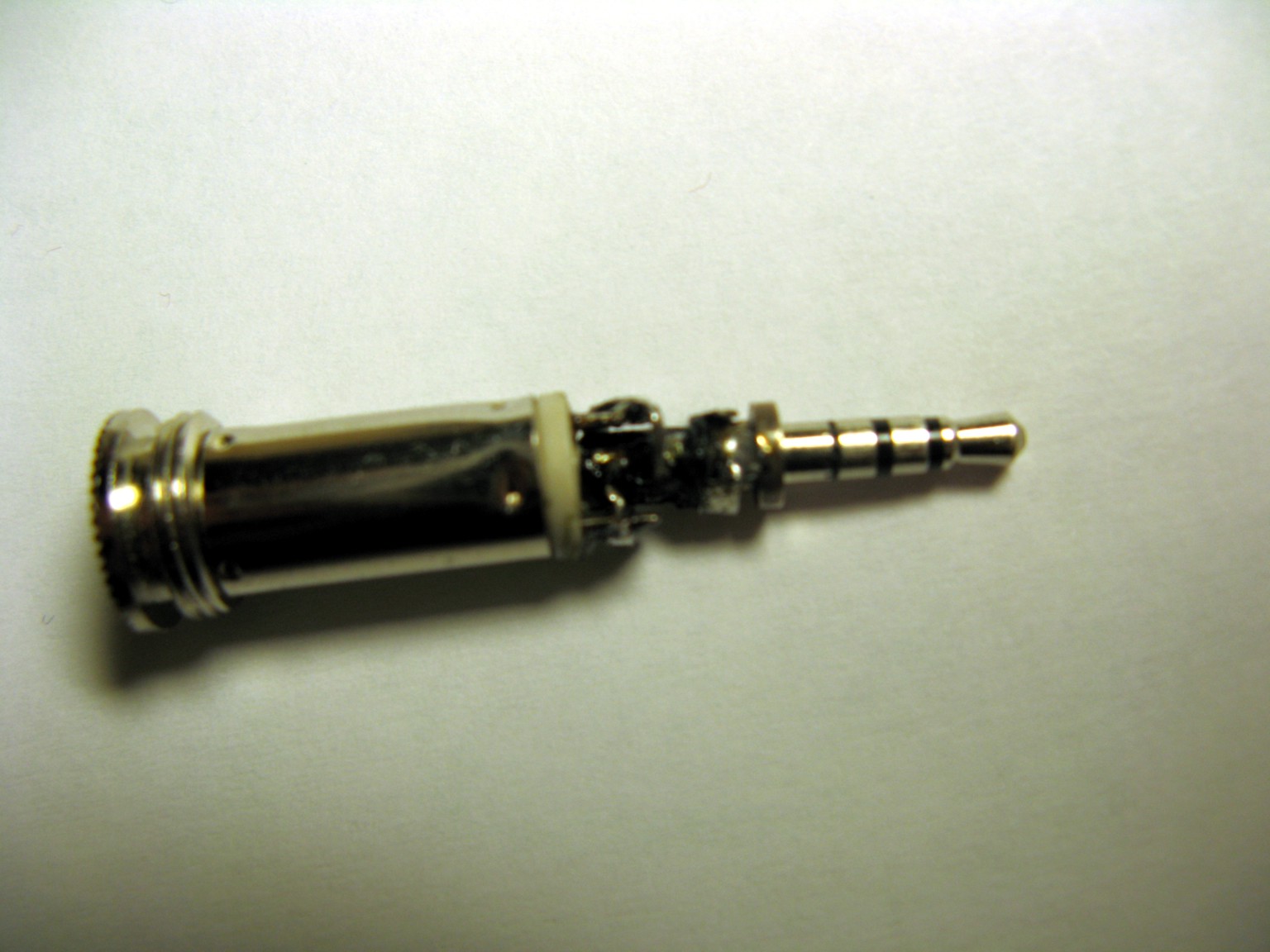

Я сделал переходник 2,5 мм (микроджек) - 3,5 мм (миниджек). К сожалению найти на радиорынке 4х пиновый МИКРОджек (2,5 мм) ещё сложнее, чем miniUSB с 5ю пинами, поэтому я брал МИКРОджек от старой гарнитуры. Полностью срезал с него резинку (т.е. оставалась только голая железка [сам разъём]), Купил гнездо МИНИджек и припаял к нему старый микрождек. С обоих каналов на землю посадил сопротивление по 150 Ом. (больше чем у наушников, но меньше чем у усилителя). этого достаточно, чтоб поддерживать тело в режиме наушников. Теперь и наушники можно цеплять, и к усилку.
Получилось очень симпатично. Если надо - выложу схему и фотки.

[qwert_TAHK]

Я сделал переходник 2,5 мм (микроджек) - 3,5 мм (миниджек). К сожалению найти на радиорынке 4х пиновый МИКРОджек (2,5 мм) ещё сложнее...

вопросы:
-т.е. на гарнитуре (продаваемой в лабазе) не СТЕРЕО_2,5_джек а 4 контактный? (продавцы уверяли меня в обратном)
-переходник с 3-х контактным работать не будет без вариантов? (в левом ухе тишина)
2 VAMPIR_LP
-какой резистор?
-какая громкость слева/справа была БЕЗ резистора?

ответы: CD схему и фотки - надо


еще бы хотелось поглядеть на схему гарнитуры какой-нибудь. очень.

[_CD_]

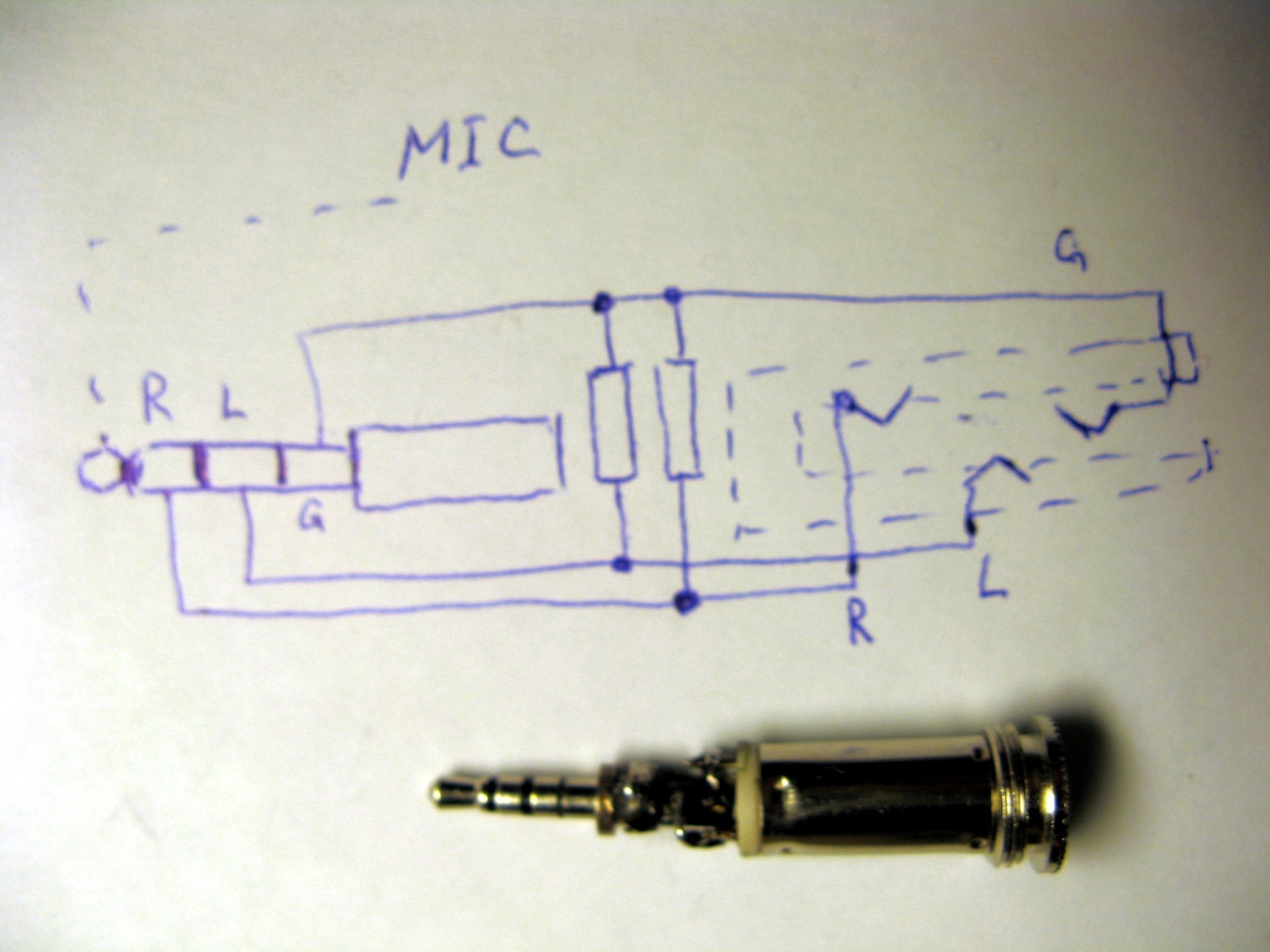

Собственно на 1й картинке схема.
1 контакт - MIC - микрофон, если он тебе нужен можешь себе заделать, но это ужё нужны дополнения в схеме. (если нужно говори).
2 и 3 контакты - R и L - собственно правый и левый каналы.
4 контакт - G - общий.

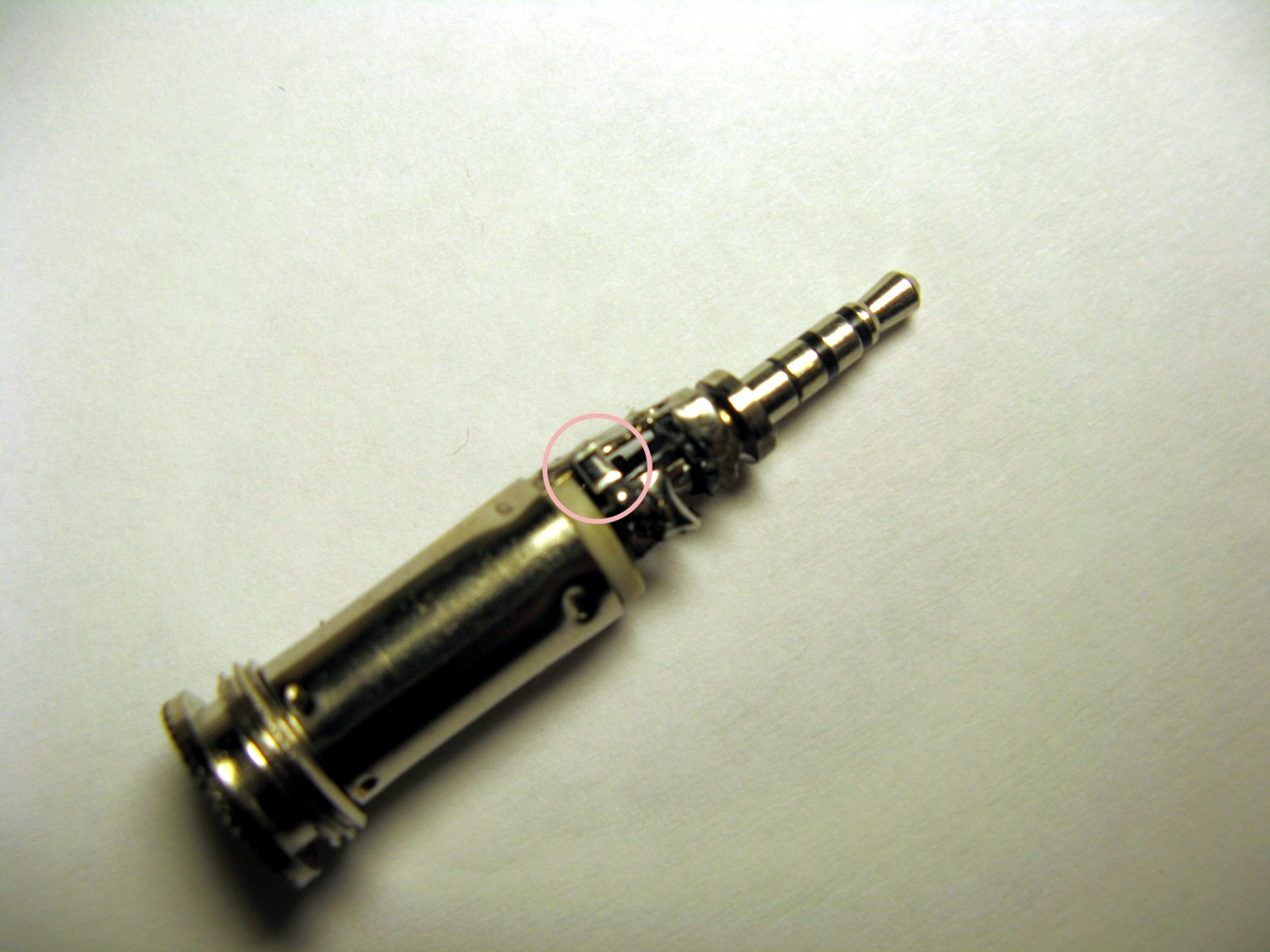

Между каналами и землёй паяешь резисторы 150 Ом (не меньше 100 Ом, но не больше 200 Ом, а то тело не будет работать с усилителем). Я взял чип-резисторы размером 0805, если будешь спрашивать на радиорынке, один из них обведён розовым кружком на 3м рисунке.

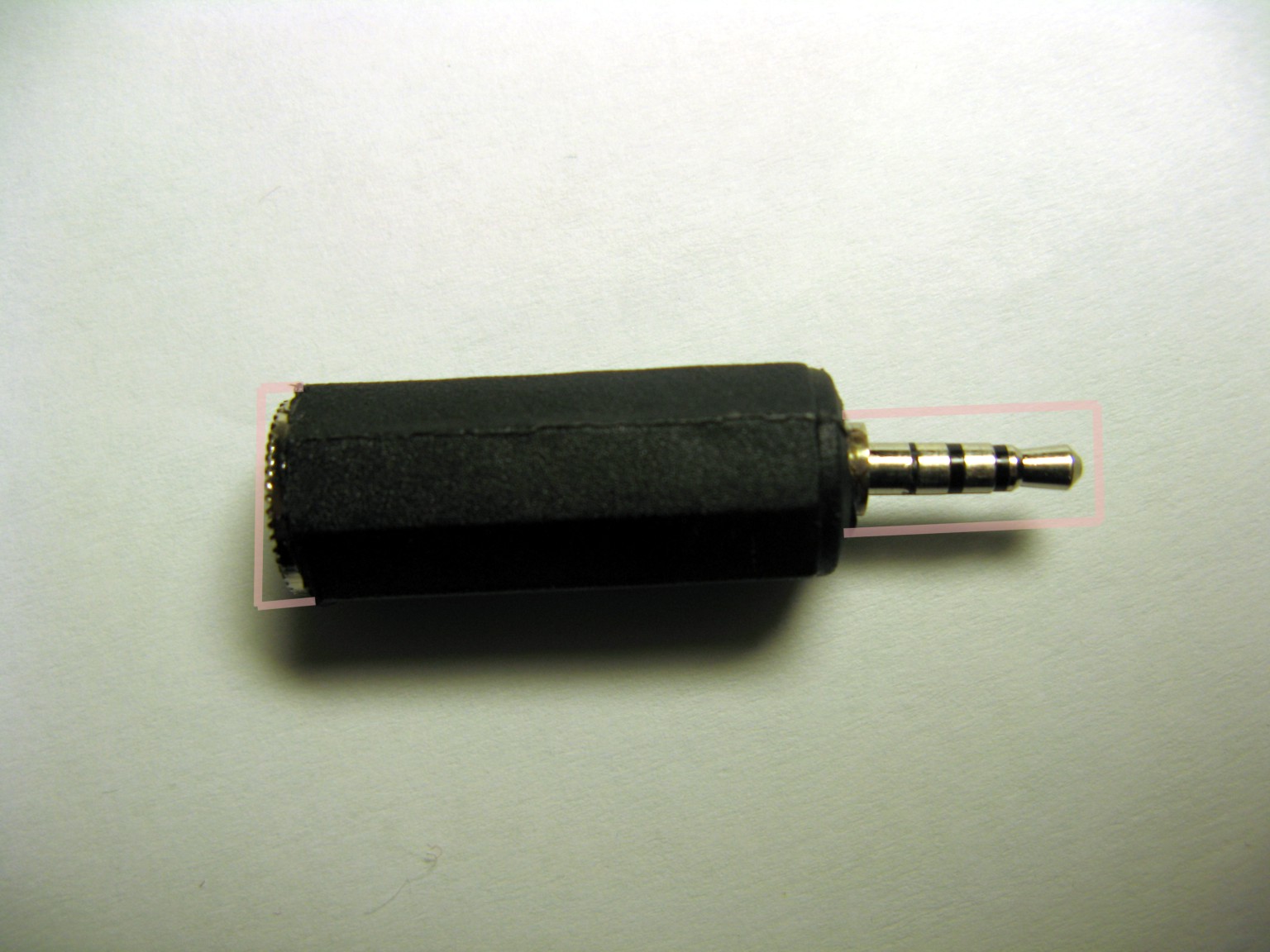

В магазине купил гнездо 3,5 мм в ПЛАСТМАССОВОМ корпусе. Я его слегка покромсал. На сколько и как я его обрезал и как он стал выглядеть можешь посмотреть на 5й картинке.

[Challenger]

КТо нить может дать такуюже подробную инструкцию по перепайке миниюсби как дал _CD_ для модификации джека?

Сообщение отредактировал Challenger - 30.4.2007, 15:34

[WereWolf777]

Может у кого есть схема китайской млм оригинальной гарнитуры поделитесь буду признателен.

[Challenger]

никто так и не поможет?
