27.6.2007, 12:51
Началось с того, что мы с KORD'ом обсуждали у кого на сколько хватает аккумулятора после последней прошивки. В итоге он рассказал, как разряжал аккумулятор в "0" посадив на него пару лампочек.
С того момента появилась идея сделать фонарик, который будет работать не от аккумулятора, а от телефона. Вспомнив, как я в прошлом году ходил по лесу и освещал себе путь с помощью Lighter ©PerS (кто не в курсе - это приложение фонарик) идея стала чуть ли не навящевой.
Как выбить из тела питание по miniUSB вопроса не было. Спасибо участникам ЭТОЙ ("Гарнитура Motorola Hs720 Стерео") темы.

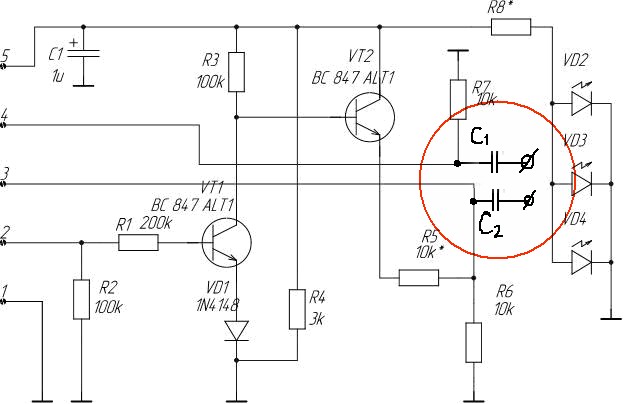

В итоге получилась такая схема:
Схема фонарика
Распиновка mini USB разъема. Штекер. Вид спереди
ВНИМАНИЕ! Схема будет полностью работоспособна, если не разводить 4й пин (с R7).
Подаёшь на неё питание порядка 3 В – 5 В. Делаешь среднюю точку (2 резистора по 10 кОм): один подсоединяешь к земле (1 пин), второй – к + питания (5 пин), спаиваешь их между собой. На средней точке (место соединения резисторов) должна быть половина питания.
Вначале проверяешь напряжение на 3м пине. Должно быть примерно 1,5 В, затем подключаешь «среднюю точку» ко 2му пину и держишь, напряжение на 3м пине должно упасть до 0. Если всё правильно – значит работает, если нет – то настраивай. ©dinja, 2006
У меня лично пришлось увеличить R5* до 20 кОм.
R8 – твой номинал, который будет ограничивать ток на светодиоды при условии, что тело выдаёт 4 В. Зависит, от того какие светодиоды и сколько их. У меня стоят 3 штуки повышенной яркости (VD2, VD3, VD4) по 60 мА (обычные светодиоды 25-40 мА). 4 В / (3 * 0,06 А) = 20 Ом.
Если светодиоды сильно греются, то следует увеличить сопротивление. А если светят очень тускло - уменьшайте.

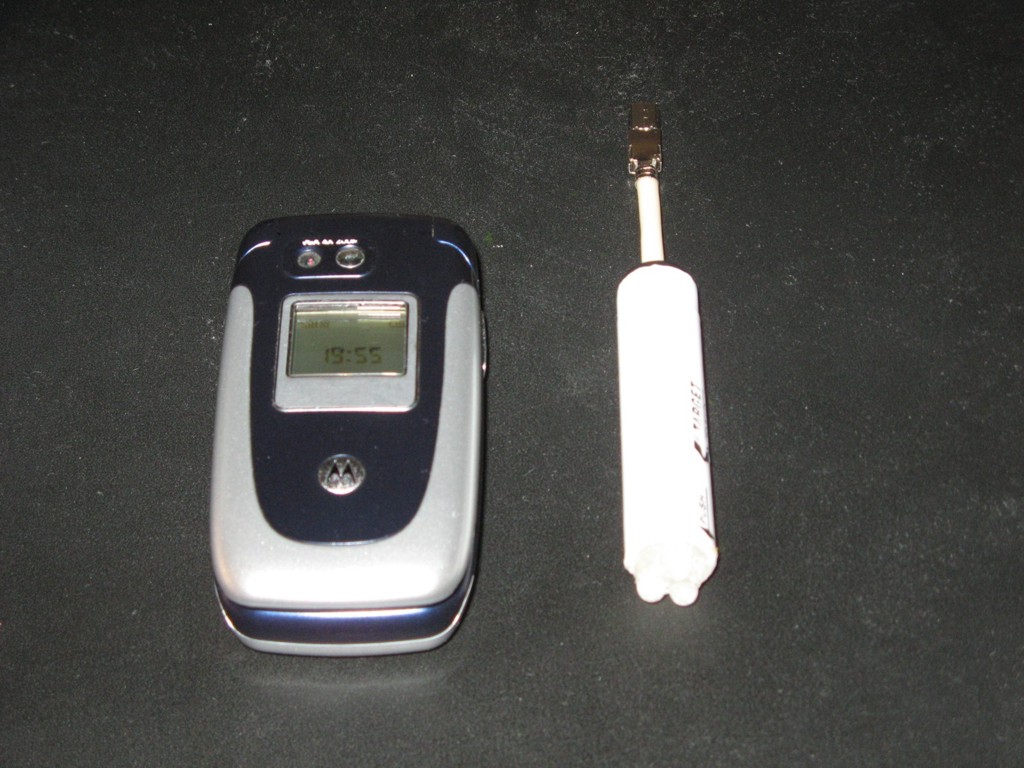

Фонарик я запихнул в корпус от старого маркера (точнее в половину корпуса) и сделал небольшой гибкий "хвостик". В итоге конструкция по виду и размеру стала немного напоминать некое средство женской гигиены...
Вобщем фонарик убирается в ладонь. Яркость освещения - позволяет искать грибы ночью.
Уверенная дальность порядка 5 метров.
P.S.: Фонарик будет работать только при включенном плеере, т.к. телефон «думает», что к нему подключена гарнитура. Рекомендую установить громкость музыки в «0», для экономии заряда аккумулятора. Когда отвечаете на звонок – не забывайте отключать фонарик (тело считает его гарнитурой). В итоге у меня фонарик работал 6,5 часов без перерыва, но так и не смог посадить в «ноль» полностью зараженный аккумулятор, хотя догнал его до 1-го деления.
P.P.S.: А ещё можно придумать другие гаджеты, которые будут использовать это питание.
Фотографии прилагаю:
С того момента появилась идея сделать фонарик, который будет работать не от аккумулятора, а от телефона. Вспомнив, как я в прошлом году ходил по лесу и освещал себе путь с помощью Lighter ©PerS (кто не в курсе - это приложение фонарик) идея стала чуть ли не навящевой.
Как выбить из тела питание по miniUSB вопроса не было. Спасибо участникам ЭТОЙ ("Гарнитура Motorola Hs720 Стерео") темы.
В итоге получилась такая схема:
Схема фонарика
Распиновка mini USB разъема. Штекер. Вид спереди
Код
Распиновка на схеме Распиновка разъёма
1 4
2 Х
3 3
4 2
5 1
1 4
2 Х
3 3
4 2
5 1
ВНИМАНИЕ! Схема будет полностью работоспособна, если не разводить 4й пин (с R7).
Проверка работоспособности и коррекция
Подаёшь на неё питание порядка 3 В – 5 В. Делаешь среднюю точку (2 резистора по 10 кОм): один подсоединяешь к земле (1 пин), второй – к + питания (5 пин), спаиваешь их между собой. На средней точке (место соединения резисторов) должна быть половина питания.
Вначале проверяешь напряжение на 3м пине. Должно быть примерно 1,5 В, затем подключаешь «среднюю точку» ко 2му пину и держишь, напряжение на 3м пине должно упасть до 0. Если всё правильно – значит работает, если нет – то настраивай. ©dinja, 2006
У меня лично пришлось увеличить R5* до 20 кОм.
R8 – твой номинал, который будет ограничивать ток на светодиоды при условии, что тело выдаёт 4 В. Зависит, от того какие светодиоды и сколько их. У меня стоят 3 штуки повышенной яркости (VD2, VD3, VD4) по 60 мА (обычные светодиоды 25-40 мА). 4 В / (3 * 0,06 А) = 20 Ом.
Код
R8 = 4/(n*A)
n - количество светодиодов
A - ток потребления светодиода (обычные светодиоды - порядка 25 мА)
n - количество светодиодов
A - ток потребления светодиода (обычные светодиоды - порядка 25 мА)
Если светодиоды сильно греются, то следует увеличить сопротивление. А если светят очень тускло - уменьшайте.
Фонарик я запихнул в корпус от старого маркера (точнее в половину корпуса) и сделал небольшой гибкий "хвостик". В итоге конструкция по виду и размеру стала немного напоминать некое средство женской гигиены...
Вобщем фонарик убирается в ладонь. Яркость освещения - позволяет искать грибы ночью. Уверенная дальность порядка 5 метров.P.S.: Фонарик будет работать только при включенном плеере, т.к. телефон «думает», что к нему подключена гарнитура. Рекомендую установить громкость музыки в «0», для экономии заряда аккумулятора. Когда отвечаете на звонок – не забывайте отключать фонарик (тело считает его гарнитурой). В итоге у меня фонарик работал 6,5 часов без перерыва, но так и не смог посадить в «ноль» полностью зараженный аккумулятор, хотя догнал его до 1-го деления.
P.P.S.: А ещё можно придумать другие гаджеты, которые будут использовать это питание.
Фотографии прилагаю:
