FAQ Перепайка стандартного CE(data)-разъёма на miniUSB Поделиться Опции

[fanat1k111]

автору респект,,,
Если корпус старый найду(для тренеровки) то паять буду...........
как раз проблема со шнуром была у меня,,,топерь норм будет

[MORDVIN]

парни скажите пожалуйста а как мне можно отпаять гнездо от самой платы не ножки а саму основу железную и как ее припоять новое гнездо? скажите плиз

[Ferzok]

MORDVIN,
сам корпус гнезда припаян к плате что бы его отпоять нада его хорошо прогреть... в мануале же всё написано, читай.

[martini_nikolaev]

сложная штука [вырезан мат] пробывал перепаять сам мини юзб больше чем у вас он не подходит.... а так всё супер спосибо автору !

[Dr. Purgen]

Что значит "Первую ножку гнезда загибаем и припаиваем к корпусу"?
К корпусу чего? самого разьема?

[Ferzok]

Dr. Purgen,
это значит загибаем=) и припаеваем к корпусу разъёма, главное что бы она не мешалась...

[Deerless]

Насчёт, гнёзда miniUSB проблем не составило найти в одном из радиомагазинов, приобрёл гнездо, на всякий случай взял второе, мало ли чего, микро-кнопку тоже там же.

Люди объясните пожалуйста, что то ни фига не пойму какой резистор нужен.
То что здесь написано, это то понятно!
Полистав несколько веток, на грянули на меня сомнения , пишут что резистор нужен и
40 и 22,24,27,31.5 то от 5 до 100кОм!
Так какой всётаки резистор нужен?
И вот ещё, в кабель добавляют переключатель на зарядку!
Если резистор на плату тела намертво припаяю, то точно не чего фигового не произойдёт?

Вот цитирую От сюда:

Буквально пару часов назад добавил зарядку к дата кабелю, схема приметивна . Подпаял резистор 22 кОма и плюс с минусом. И повесил моторолку как модем на комп . Родной дата кабель - ну и хреновое качество , провод какой то деревянный , не разогнуть. Эластичности совсем нет . Но конектор сделанн из добротного качества .
Про ошибку схемы зарядки от усби порта компьютера обьясняю. Вы рискуее в случае замыкания потерять либо телефон либо комп. А в случае разделенной зарядки (раздельно зарядка от сети подключенна к дата кабелю) устройство не только стабильно работает но и после завершения зарядки можно телефона ее можно отключить.
Недостатки тоже есть - два провода подключенны к одному конектору датакабеля (но меня это вполне устраивает).

Просто очень хочется во всём этом разобраться!
А вход очень хочется перепаять, без сомнений! Глупость конечно, но вот подумал: может от сименса гнездо впаять !

Сообщение отредактировал Deerless - 15.12.2009, 3:53

[AlexKooper]

Deerless, резистор от 10 до 100кОм, отдельная зарядка необязательна, не первый год пользуюсь постоянной от усб

[Deerless]

Deerless, резистор от 10 до 100кОм, отдельная зарядка необязательна, не первый год пользуюсь постоянной от усб

Ясно спасибо огромное!

Добавлено позже (15.12.2009, 11:22):
После первой попытки, дальше гемором заниматься не стал, а решал что будет лучше поставить.
Много раз подумав, решил припаять не miniUSB а гнездо от сименса AX72, в итоге не плохо получилось!
Во первых не пришлось дофига проводов напаивать, а всего два для 4 и 5 контактов.
Во вторых я думаю будет надёжнее чем miniUSB да и выглядит по лучше дыр таких нет!
Вот скрины, что в итоге вышло:


Сообщение отредактировал Deerless - 15.12.2009, 15:48

[Deerless]

Помогите пожалуйста!
В процессе перепайки всё шло отлично, припаял только один проводок, и в дальнейшем я его случайно зацепил, проще говоря вот эта точка оторвана ->
Подскажите пожалуйста можно ли как обойти эту проблему, скажем с другой стороны платы?
Просто я вообще ни фига не волоку в таких глобальных схемах, это те которые в ахиве три штуки, в формате PDF?

Сообщение отредактировал Deerless - 15.12.2009, 15:59

[DoctorM]

Вообще-то это не джек. Джеком зовут разъём гарнитуры. А это называется как-то хитро, возможно Р2К разъём.

Внесу немного ясности насчет этого кабеля.
P2K не является названием проприетарного разъёма, использовавшегося на телефонах до E398 включительно, название разъёма — CEBUS.

[Ferzok]

Deerless,
ты указал на ножку разъёма. сама ножка оторвалась или оловянный пятак к которому припаевается?

[Deerless]

Deerless,
ты указал на ножку разъёма. сама ножка оторвалась или оловянный пятак к которому припаевается?

Скорее оловянный пятак, тот который на плате!
Проще говоря, к плате был припаян провод, ну и случайно дёрнул его, и провод вместе с этим отвалился, не знаю как это называется, оловянный пятак или ещё как, теперь не могу припаять ножку гнезда к плате! Может есть выход, или есть ли там запасная дорожка?

Сообщение отредактировал Deerless - 15.12.2009, 23:13

[Ferzok]

Deerless,
запасной дорожки нету, если же не получается накатать пятак и припоятся, то есть одно место откуда можно кинуть перемычку на разъём, это стекляха FL1400. её надо сначала отпаять (горячим воздухом, паяльной станцией) после того как мы её поднимим мы увидим 15 пяточков на которых она сидела. Если ты её поднимешь то тебе придётся кидать уже не одну перемычку,а целых 6! т.к. через эту стекляху проходят сигналы с 6 ножек разъема... прилагаю картинки местонахождения стекляхи и где ставить перемычки. предупреждаю, ставить перемычки не легко! лучше попытайся подпояться к 6 пятаку...

Сообщение отредактировал Ferzok - 16.12.2009, 16:21

[Deerless]

Ferzok,
Спасибо что хоть разъяснил, а то бы напоялбы на свою голову!
Насчёт накататывание пятака, я понятия не имею каким образом его там накатывают.
Да уж утешил, разобрав мотор посмотрел, не вот туда то я точно не полезу, а то точно убью мотор, в таких тонкостях я точно ноль!
И ещё раз спасибо за ответ!

Добавлено позже (16.12.2009, 22:20):
Ребят и если кто знает, ответьте пожалуйста!
Какова цена паяльной станции, для домашнего пользования, и ели можно фотку!
За ранее спасибо!

[Ferzok]

ну вот например такой вариант LUKEY-852D цена в колеблится 3 тыс. руб. Выбор большой и цены разные, соответсвенно что дороже то лучше.
ну а так всё в поиске можно поискать....

Сообщение отредактировал Ferzok - 16.12.2009, 20:29

[Deerless]

ну вот например такой вариант LUKEY-852D цена в колеблится 3 тыс. руб. Выбор большой и цены разные, соответсвенно что дороже то лучше.
ну а так всё в поиске можно поискать....

Спасибо, хоть сдесь порадовал, а то из начально смотрел, 27000 р, чуть со стула не упал!

Добавлено позже (17.12.2009, 1:01):
Что то я нифига не пойму,что я там мог отогреть? Короче пишет недопуст. батарея, когда включаю зарядку, то мигает два слова, недопуст. батарея потом вставьте сим-карту примерно так: За ранее благодарю за ответ!!!

Сообщение отредактировал Deerless - 16.12.2009, 22:16

[Deerless]

Deerless,
запасной дорожки нету, если же не получается накатать пятак и припоятся, то есть одно место откуда можно кинуть перемычку на разъём, это стекляха FL1400. её надо сначала отпаять (горячим воздухом, паяльной станцией) после того как мы её поднимим мы увидим 15 пяточков на которых она сидела. Если ты её поднимешь то тебе придётся кидать уже не одну перемычку,а целых 6! т.к. через эту стекляху проходят сигналы с 6 ножек разъема... прилагаю картинки местонахождения стекляхи и где ставить перемычки. предупреждаю, ставить перемычки не легко! лучше попытайся подпояться к 6 пятаку...

А в СЦ, смогут решить эту проблему?

[Ferzok]

Если не смогут, то они не работники СЦ

[J()KER]

Если не смогут, то они не работники СЦ

по этим критериям - ни одного настоящего работника СЦ не существует:)

[Алег]

А напартачить сильно можно если че не так пойдет?

[Ker_]

Когда отпаявал разъем случайно оторвал детальку за что она отвечает?

Сообщение отредактировал Ker_ - 25.12.2009, 15:12

[Ferzok]

по этим критериям - ни одного настоящего работника СЦ не существует

ну знаешь.. было бы желание и возможность.

А напартачить сильно можно если че не так пойдет?

напартачить при смене разъёма или при установке перемычек?

за что она отвечает?

по схеме значиться как стабилизатор VR951 (16.2V) формирует напряжение от акб к контроллеру питания при отсутсвии могут быть проблемы в зарядке.

[Deerless]

Если не смогут, то они не работники СЦ

Ясно спасибо! Насчёт если не смогут, то они не работники СЦ, с этим я полностью согласен, если не умеют то нафига собственно открывать СЦ, на сколько я считаю, работники СЦ должны уметь всё, включая и ювелирные работы (например припаять то что невозможно сделать в домашних условиях).

P.S Как мне брат говорил, когда брался за какую электронику: Это железка а я человек, и она не может быть умнее меня, т.к она делалась теми же людьми как и я.

[korvinio]

Народ, а если я обычный USB вставлю, там места хватит?

[hack-dag]

я бы хотел узнать как прставить в тел другой разьем например гнездо от компа usb?

[Ferzok]

как вы себе такой разъём представляете?=) вы его туда не засуните, кабель надо на него искать, зарядку переделовать, гемор короче.. миниUSB или стандартный только катят.

[hack-dag]

да кабель самому сделать не сложно, да и зарядку тоже. я же делал зарядку для мотора. вот и принцип знаю. а вот вопрос в пространстве . зватит ли места? я думаю что должно хватить. постараюсь щас подумать как нибудь над этой схемкой.



Добавлено позже (28.12.2009, 15:44):
вот посмотритеправильно я показал схему зарядки и юсби?
кстати зарядка обычная от мотора е398/е1, только переделанная в конце на другое гнездо(ну эт понятно).

usb:


зарядка:


Сообщение отредактировал hack-dag - 28.12.2009, 15:43

[korvinio]

Спасибо, за схему.

Сообщение отредактировал korvinio - 28.12.2009, 16:11

[hack-dag]

да не за что. только не знаю правильно или нет.

[Deerless]

я бы хотел узнать как поставить в тел другой разьем например гнездо от компа usb?

Ну ты конечно дружок перегнул, лучше уж тогда от сименса (не оч.старой модели) или например от самсунга SGH-E250 поставить.
От сименса там не чего не надо мудрить, практически все контакты идут параллельно, а вот от самсунга не пробывал!

P.S Не вовремя я на свой от сименса решил поставить, начинал с мини-усб и убил тел! Но это из-за не осторожности, а так бы наверно и с мини усб получилось бы!

Сообщение отредактировал Deerless - 29.12.2009, 2:11

[BAK]

Здрасте всем ! Ребята подскажите пожалуйста, откуда можно еще кинуть контакты те что для подключения к компу, принесли е1 а там гнездо вырванно вместе с оловяными пятачками, схему дайте если можно :)

[Ferzok]

BAK,
89 пост найди в этой теме...

[Castelman]

hack-dag,
погляди тут Замена стандартного USB разъема на гнездо от станд. гарнитуры на (2.5мм). Пост №18 там есть нужная тебе схема по припайке миниусб...

Сообщение отредактировал Castelman - 25.2.2010, 22:51

[BAK]

Ferzok, спасиб ! Еще пару вопросов? А что есле я отпояю ту стекляшку и у меня не получится зделать юсб! Телефон будет нормально без неё и перемичек работать, глюков не будет??

Добавлено позже (26.2.2010, 18:17):
И еще не знаешь с чем могут быть связана проблема с приемом сим карти, на другом телефоне переделывал вход, и чтото теперь сим карту редко принимает, и недопустимая батарея постоянно, вставляю симку пишет 'вставте sim ' раз 5 перезагружу телефон тогда может и приймет, а бывает и по 20 раз надо.

Добавлено позже (26.2.2010, 18:21):
Одной детали нет, сорвал случайно, это крайний бочонок слева, не те что побольше, а с тех что маленькие, всё остальное вроде впорядке.

Добавлено позже (26.2.2010, 18:26):
А и батарея то недопустимая, то просто нет иконок батареи и не пишет что она недопустимая, с батареей все нормально, проверял на другом телефоне.

[Ferzok]

Ferzok, спасиб ! Еще пару вопросов? А что есле я отпояю ту стекляшку и у меня не получится зделать юсб! Телефон будет нормально без неё и перемичек работать, глюков не будет??

работать будет. только вот уже ты его к компу не поключишь и не зарядишь пока не сделаеш...
PS: стекляшку можно отпаять и без горячего воздуха. захватить её пинцетом, жалом пояльника взять каплю припоя и положить на стекляху вместе с жалом, немного погодя можно снимать. правда стекляха при этом наврядли выживает, если она вам нужна не советую так делать.

Добавлено позже (26.2.2010, 18:17):
И еще не знаешь с чем могут быть связана проблема с приемом сим карти, на другом телефоне переделывал вход, и чтото теперь сим карту редко принимает, и недопустимая батарея постоянно, вставляю симку пишет 'вставте sim ' раз 5 перезагружу телефон тогда может и приймет, а бывает и по 20 раз надо.

Добавлено позже (26.2.2010, 18:21):
Одной детали нет, сорвал случайно, это крайний бочонок слева, не те что побольше, а с тех что маленькие, всё остальное вроде впорядке.

посмотри ещё раз качество пайки. "бочёнок" который снёс желательно поставить на место. бывает просто тупо симка до контактов не доходит и тел не видит её. почисти!

А и батарея то недопустимая, то просто нет иконок батареи и не пишет что она недопустимая, с батареей все нормально, проверял на другом телефоне.

возможно что всё же батарея глючит! бывает такой что если один из двух средних контактов на батарее не работает то не видит симку и значёк батареи на дисплее пропадает... тоже почисти, может в процессе ремонта что то задел ещё.

[Castelman]

Здрасте...

Много думал и читал по этой теме и вот решился...

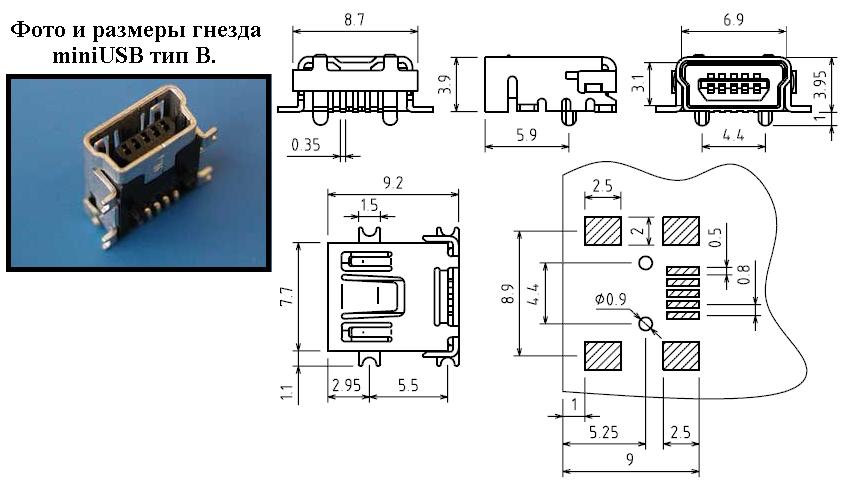

Сходил в магазин приобрёл необходимое, т.е. гнездо miniUSB тип B

Так же из старого мотороловского зарядника выпаял резистор на 25,5 кОм (цвето маркировка: красный,зелёный,зелёный,красный,коричневый)

Хочу рассказать и показать как это делал я...
Напомню, что идея не моя и выкладываю я свой вариант её воплощения...
Оформляю в виде "Давайте сделаем"... FAQ назвать не решаюсь, это уж не мне судить...

ВНИМАНИЕ: Все фотографии разрешения 1024х768 около 150кб весу в среднем, Будьте осторожны ограниченные в трафике!!! (мало ли)

И так... Приготовил я всё необходимое...
Инструмент и материалы, понадобившиеся мне, на фото 1,2 и 3.

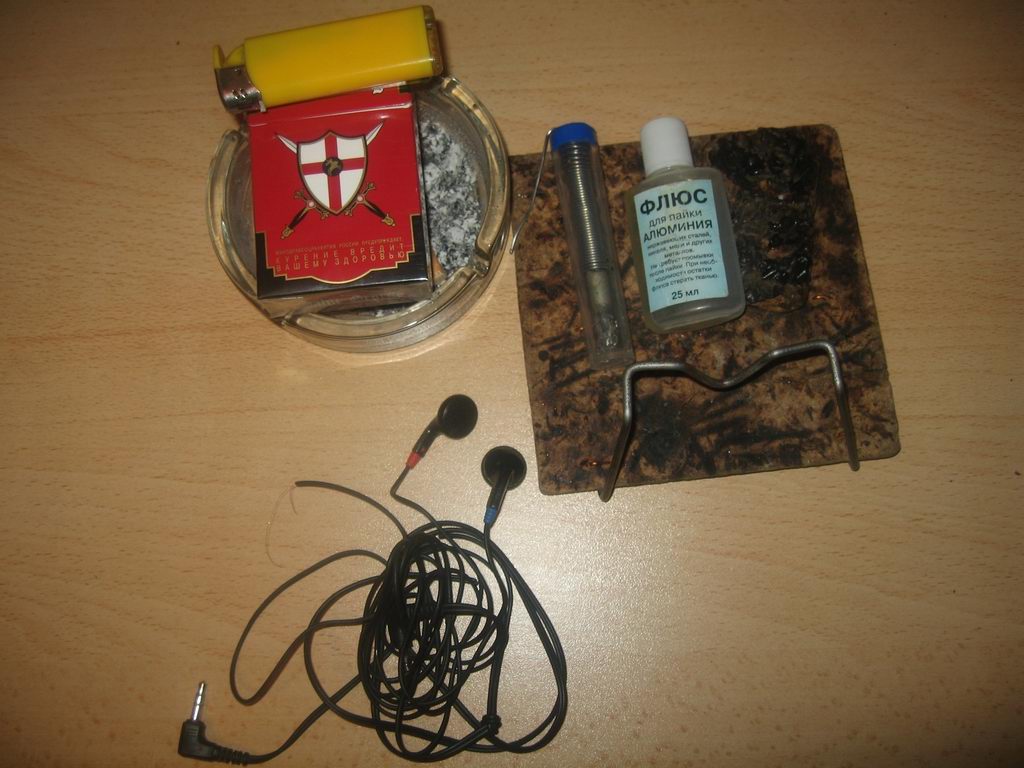

фото 1 - Материалы... Всё как положено: сигареты , припой, флюс, паяльный жир, провода доноры.

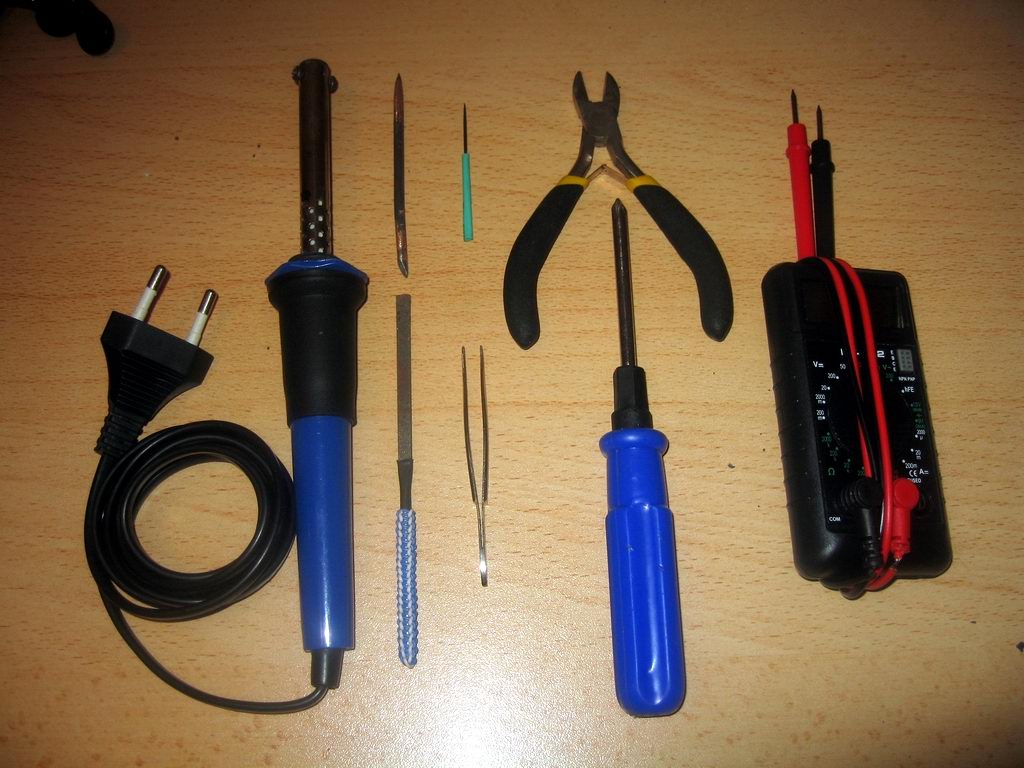

фото 2 - Инструменты: паяльник 30 Ватт, жало, обратите внимание на заточку концов: один острый второй элипсом, надфиль для удаления нагара, иголка, остроконечный пинцет, бокорезы, отвертка для смены жал, мультиметр.

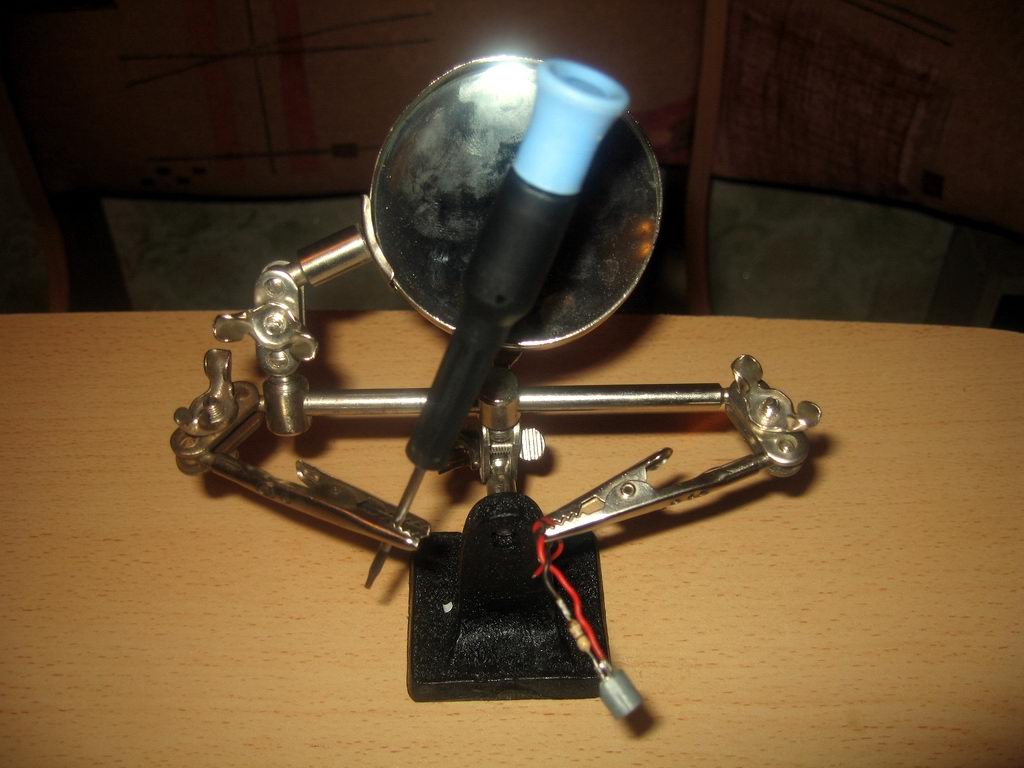

фото 3 - "Помощник": увеличительное стекло на стойке с зажимами для деталей.


В общем разобрались с нужным...
Приступим...

Шаг 1. Подготовка.

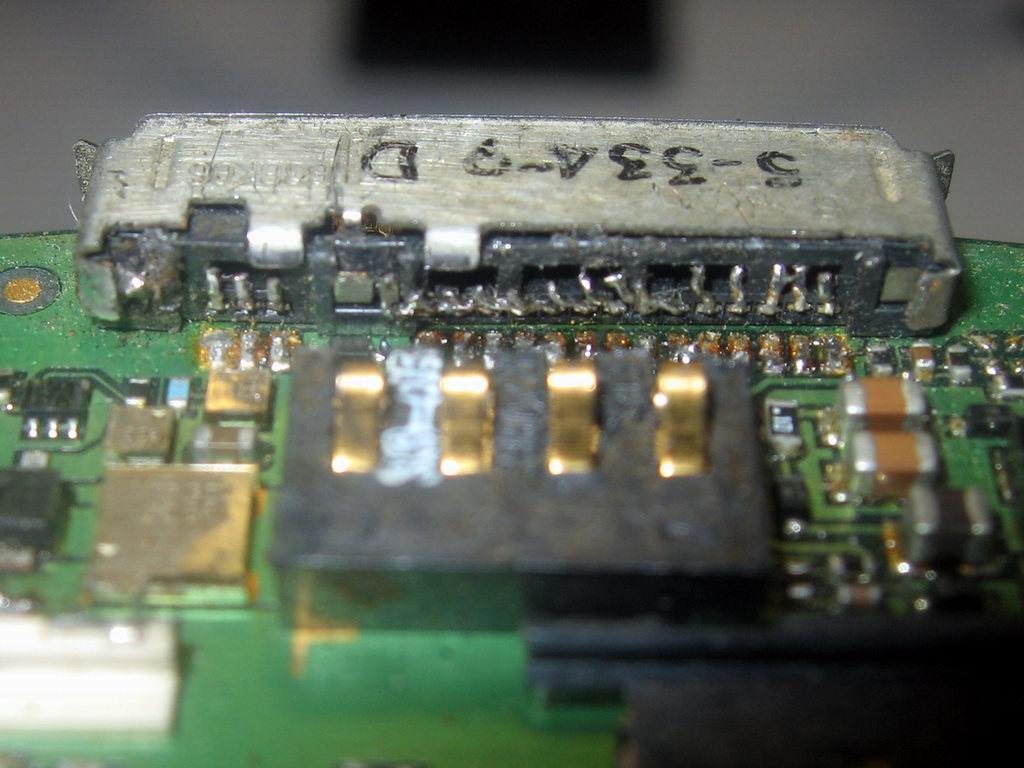

Разбираем телефон. Все мы знаем, как это делается, но я напомню: выкручиваем шесть саморезов и снимаем заднюю крышку. Далее снимаем коробку динамиков с камерой, блок клавиатуры, и желательно дисплей, дабы целее был. Берём наш миник и кладём его рядом. Получаем примерно то, что на фото 4.

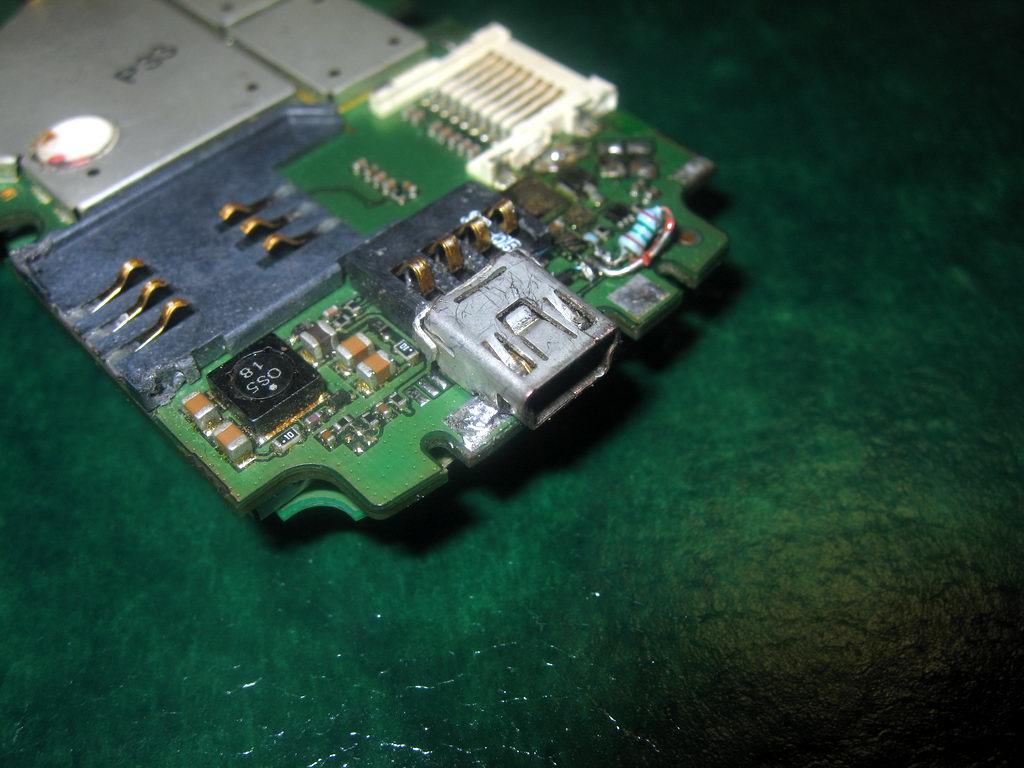

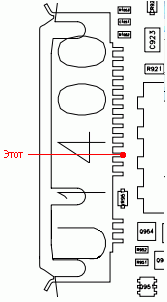

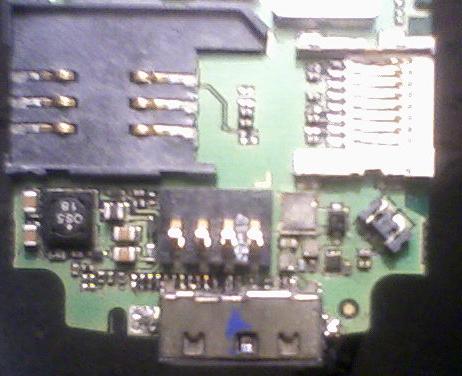

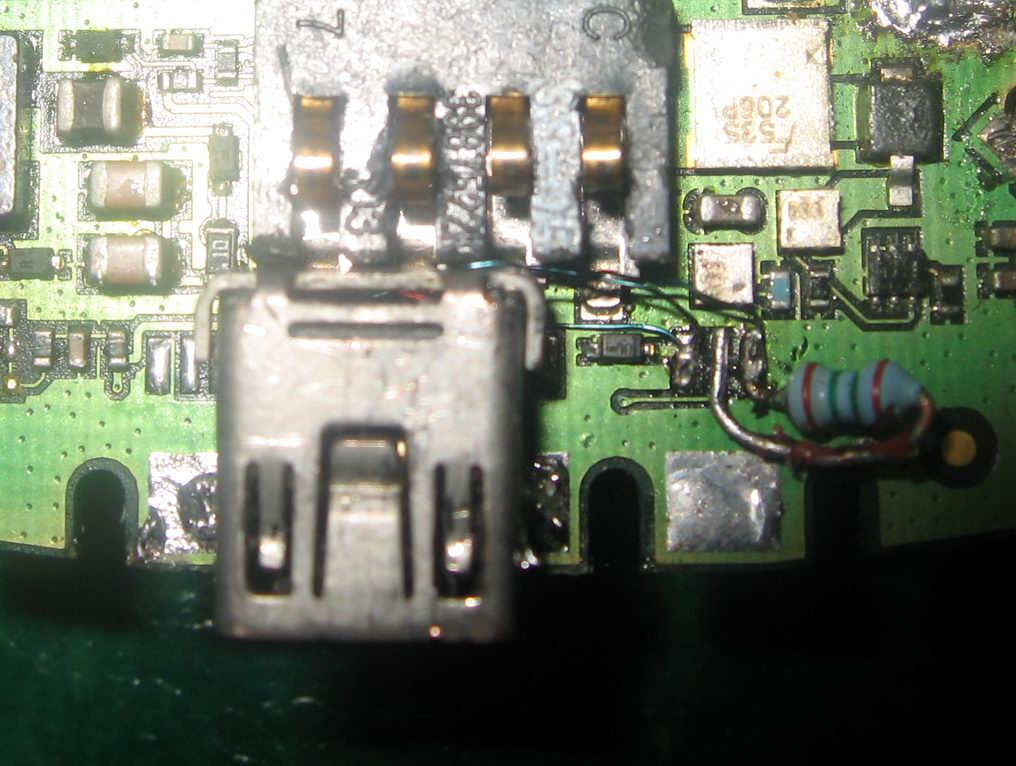

фото 4 - У меня уже был установлен мини, но вы не обращайте на него внимания... =)


Шаг 2. Демонтаж стандартного разъёма.
Устанавливаем жало паяльника острой стороной и включаем его. По нагреву паяльника обрабатываем кончик, удаляя нагар, и лудим его для лучшей теплоотдачи. Берем плату гнездом от себя и начинаем греть контакт за контактом поддевая их жалом, с права на лево. Не дёргайте контакты и не пытайтесь отогнуть их сразу вверх - прогрев контакт подденьте его и отведите чуть вверх и в сторону следующего, а потом пинцетом уже как нужно поправите. Получиться должно примерно как на фото.

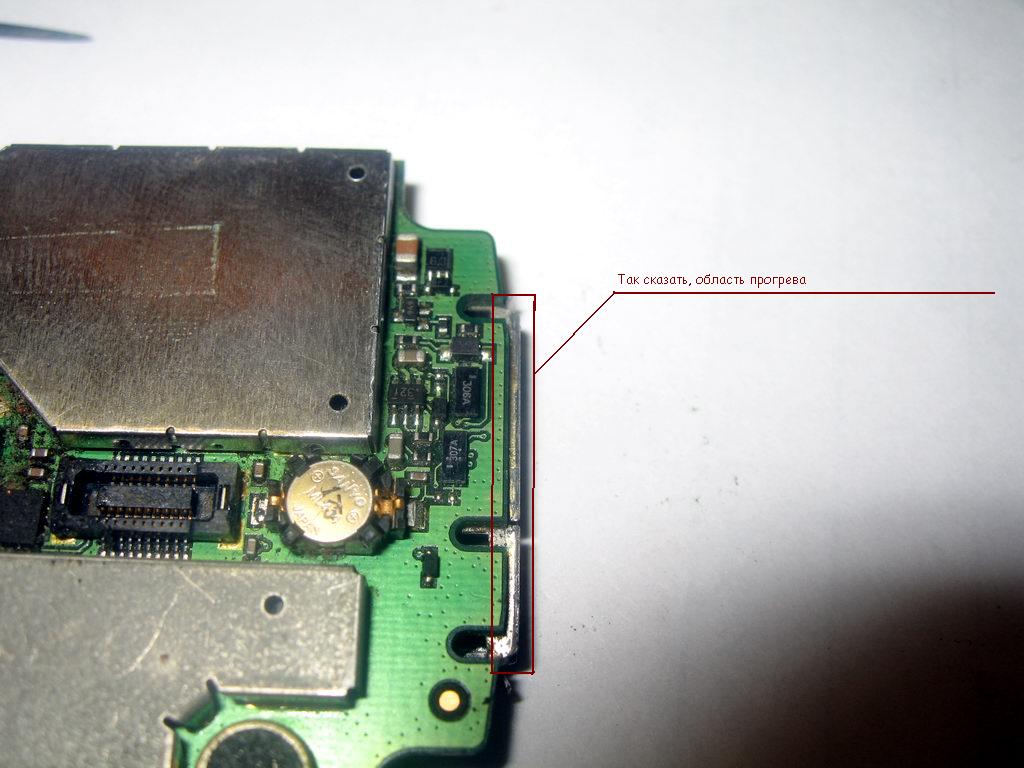

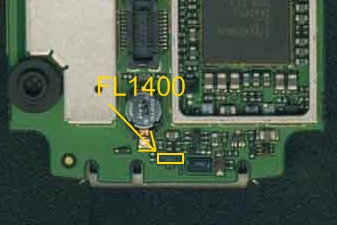

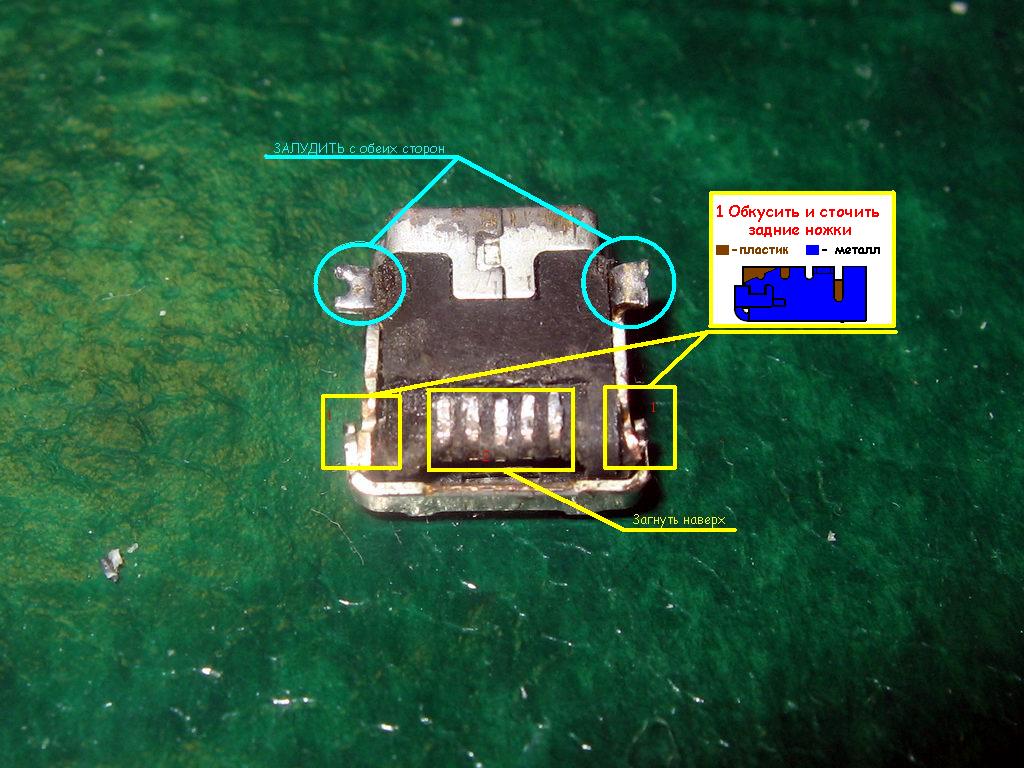

фото 5 С права на лево. Видите правые контакты аккуратненько выровняны, а потом уже лень стало, дак ни чего и не ровнял...

Сделали. Хорошо. Дальше нам нужно отпаять сам корпус гнезда. Эта операция потребует терпения. Переставляем жало элипсным концом, тем самым увеличиваем площадь теплообмена, обрабатываем и лудим жало. Переворачиваем плату гнездом вниз и прогреваем железяку указанную на фото.

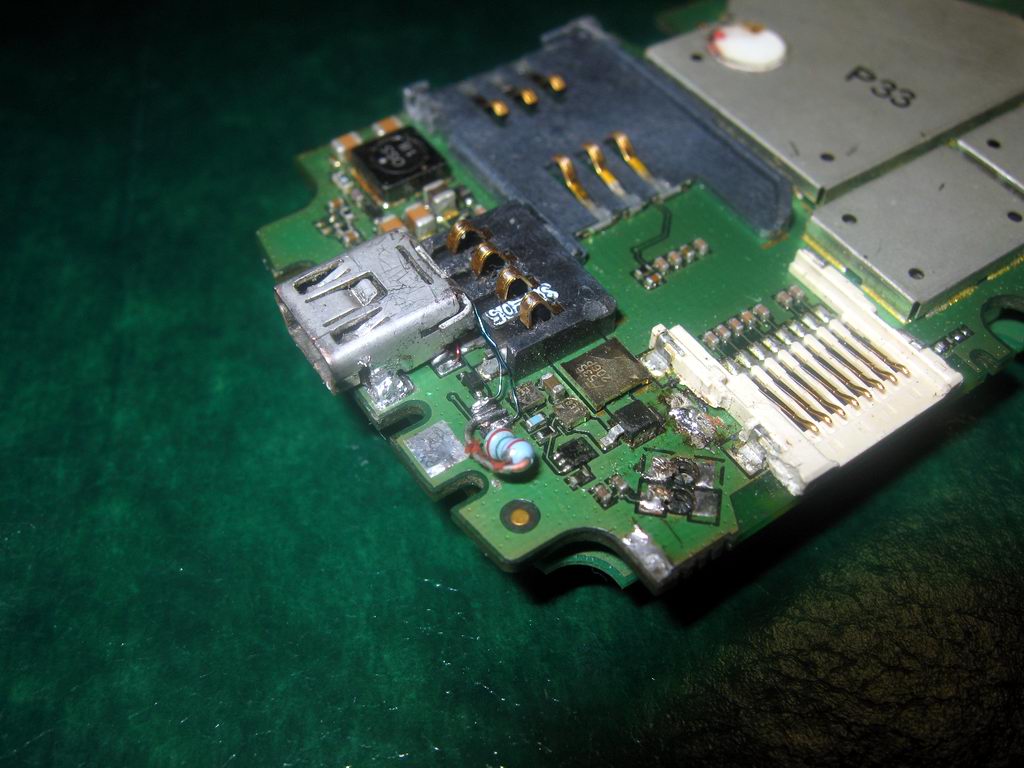

фото 6

Прогреваем не сильно толкая её от платы, слегка подталкивая так сказать. Начинать лучше прогрев всю поверхность, а потом сосредоточиться на участке в области контактов зарядки, там самая маленька контактная поверхность. Если жулезка не поддастся, можно капнуть чуточку флюса и залудить её. Сильно не усердствуйте иначе можно оторвать крепления гнезда к мат.плате, а это будет очень не айс. Терпите и не спешите. Осилив участок зарядки, железяку можно разогнуть и не пыжась прогреть оставшуюся часть. При таком методе демонтажа, мы имеем рабочее гнездо готовое к установке на место. Либо можно его демонтировать как указано в первом посте - легко и безвозвратно...

Шаг 3. Примерка, подгонка и сборка воедино.
Самое сложное позади, теперь будет легче...
Приступим к примерке, подгонке, снова примерке, доводке и наконец установке всего на места.
Имеем: материнскую плату телефона с демонтированным стандартным гнездом, новое гнездо miniUSB тип B, резистор на 25,5 кОм и схему.
Нужно: всё собрать и чтоб работало.
Пойдем по пунктам:
1. Установка резюка;
2. Примерка и подгонка миника;
3. Припайка проводов;
4. Установка гнезда.
Всё просто и понятно, ничего сложного тут нет, единственное чем нужно запастись - это терпением...

И так...
1. Ставим резистор.

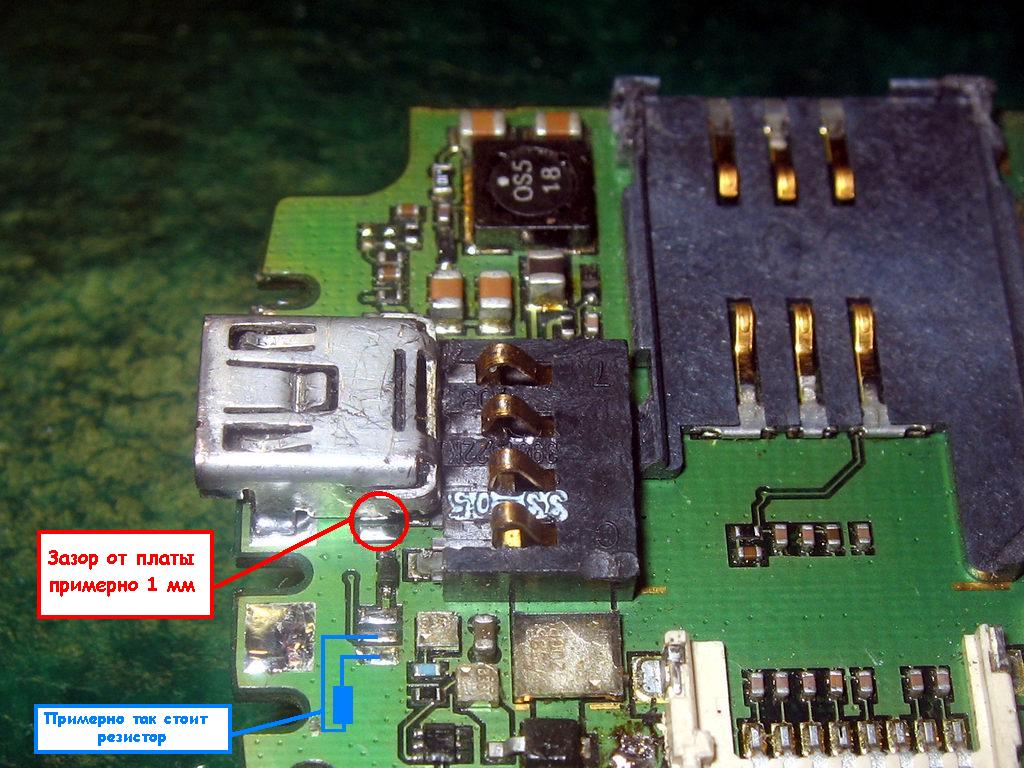

Глядим на схему и видим, что контакты резистора расположены практически в одном месте. Я загнул ножки резюка так, чтоб можно было его параллельно плате поставить, но они оказались короткими и пришлось крутиться как есть... На фото 7 показан изгиб ног, извиняйте за качество макро на фотике лажовый. Дальше просто: опять берём острое жало и припаиваен ноги на места. Результат на фото 8.

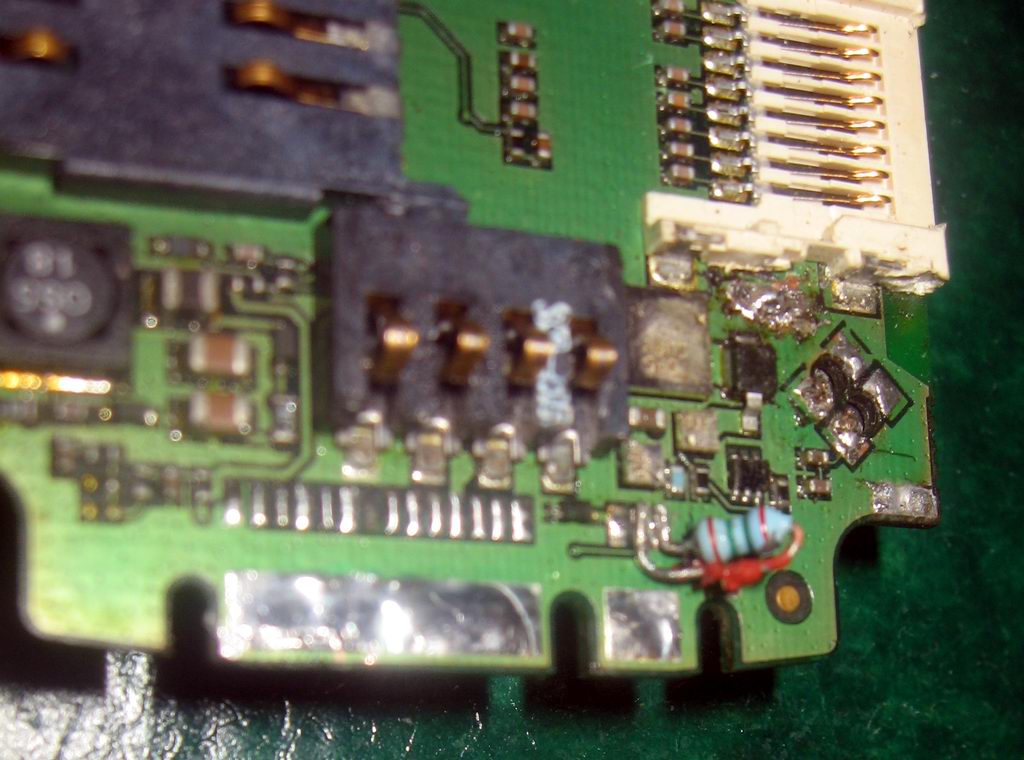

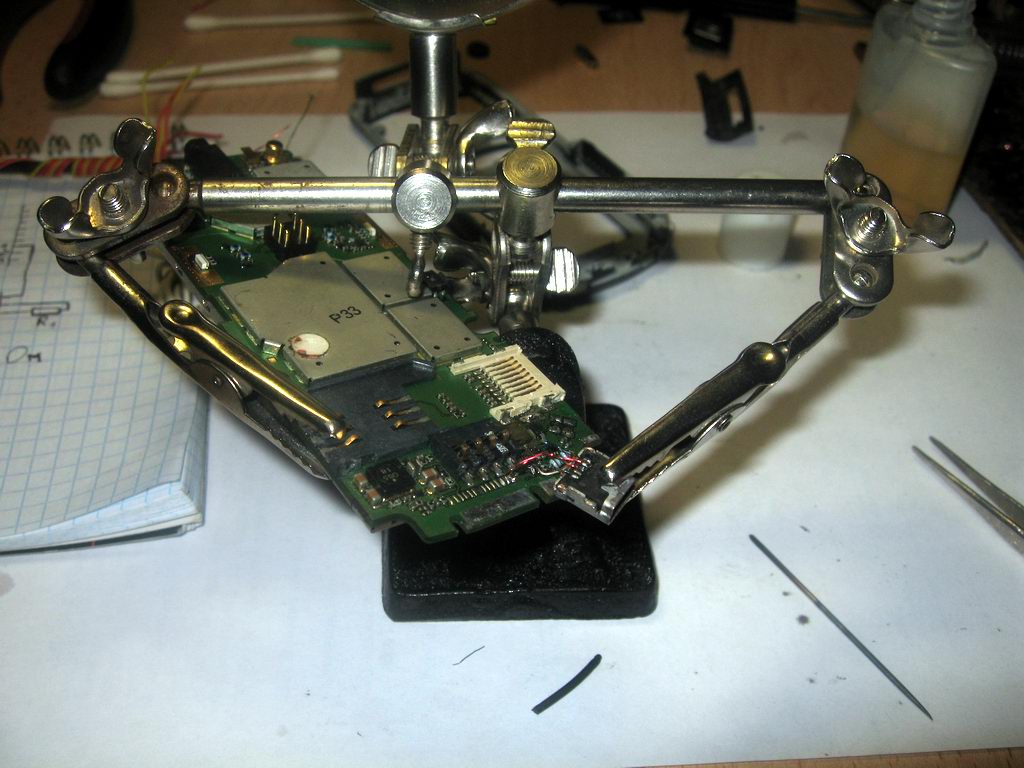

фото7 и фото 8


2. Меряем и подгоняем
Ещё раз напомню: ЭТО СПОСОБ УСТАНОВКИ МИНИКА ПРАКТИЧЕСКИ ПО СЕРЕДИНЕ СТАНДАРТНОГО ГНЕЗДА и все подгонки выполнены с этим учетом!!! При установке miniUSB в другое место смотрите сами где, чего и на сколько нужно подогнать.

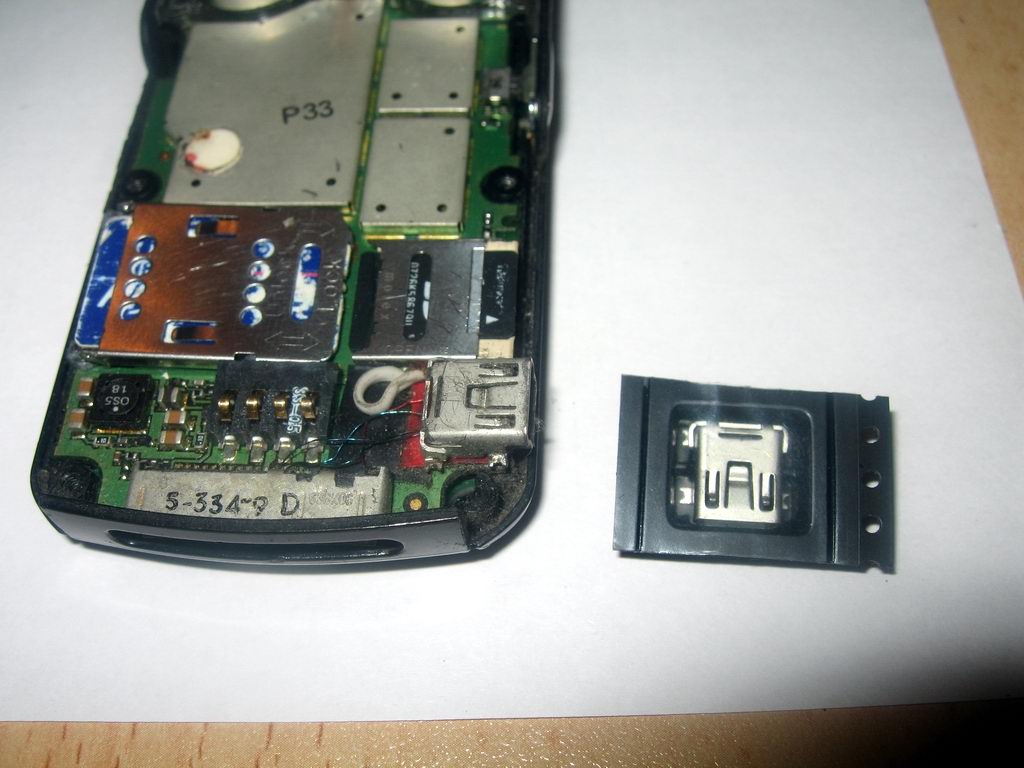

Здесь особо рассказывать нечего, всё видно на фото и в комментариях к ним...

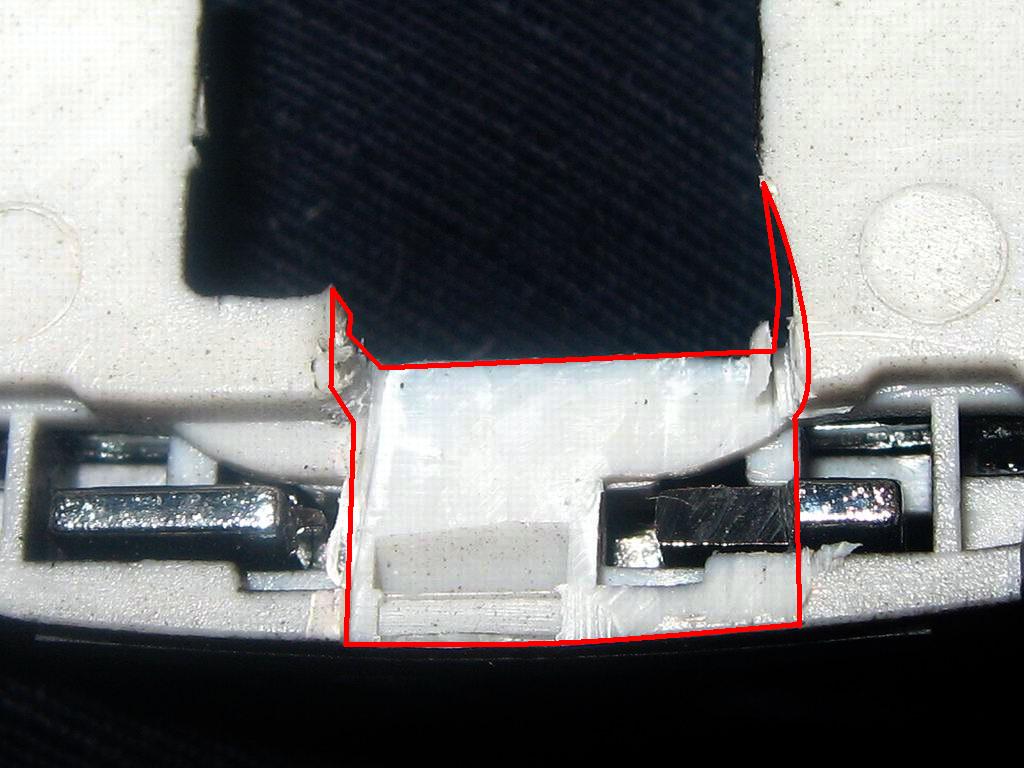

фото 9 - 1-Задние ножки нужно обкусить и сточить надфилем, СТАРЙТЕСЬ НЕ СТАЧИВАТЬ ПЛАСТИК!!! 2-Контакты загнуть вверх и прижать к корпусу, как на фото. 3-Передние ножки гнезда облудить.

фото 10 - Красным: Обратите внимание, чтоб железный корпус не касался контактов, сточите по фото 9 зазор около милиметра. Синим: примерное положение резюка из пункта 1.


3. Подключение миника
Итак всё подогнали все приготовили, можно ставить...
Для соединения миника с платой, я решил взять провода из китайских наушников, у нас они стоят примерно 20р, в них 4 тонкие жилы, как нужно, и каждая произолированна, на мой взгляд самое оно... На фото 11 показан провод и жыли, для сравнения лежит сигарета...

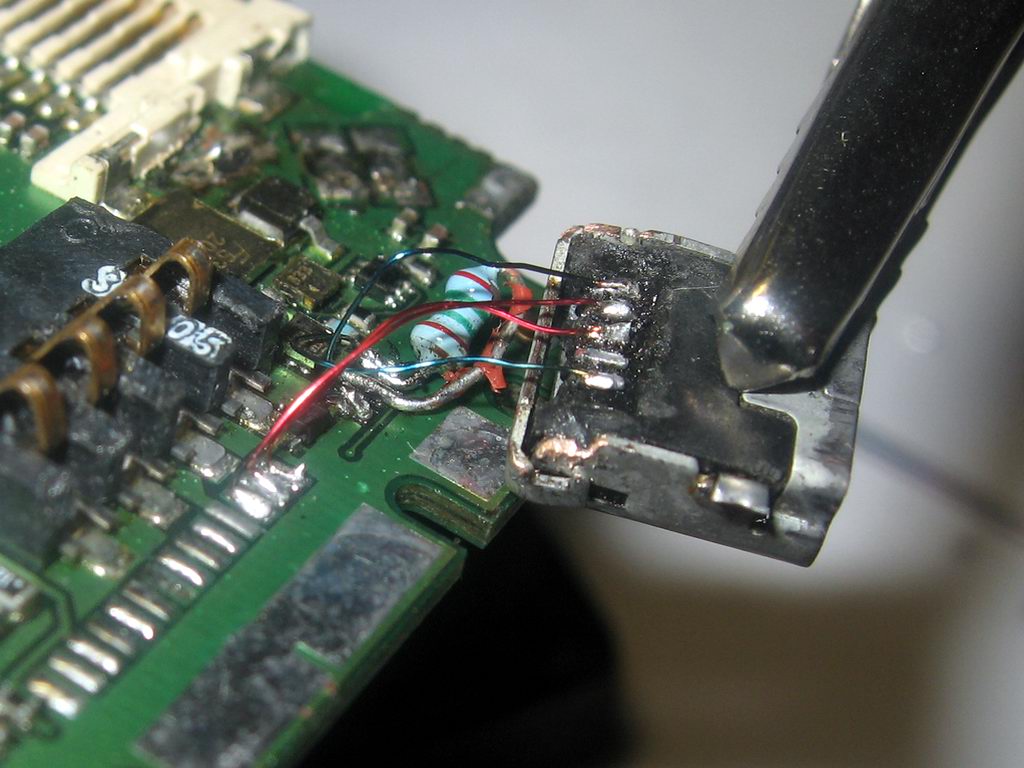

фото 11

Нарезаем провода нужной длинны и лудим их: зажигалкой обжигаем 2-3мм изоляции, складываем эти мулиметры пополам, затем флюс, потом припой... Будьте внимательны, чтоб не было больших оголённых участков иначе при окончательной сборка можете коротнуть тел. Припаиваем с помощъю пинцета провода к плате по схеме, т.е. 1 перемычка и 4 провода.

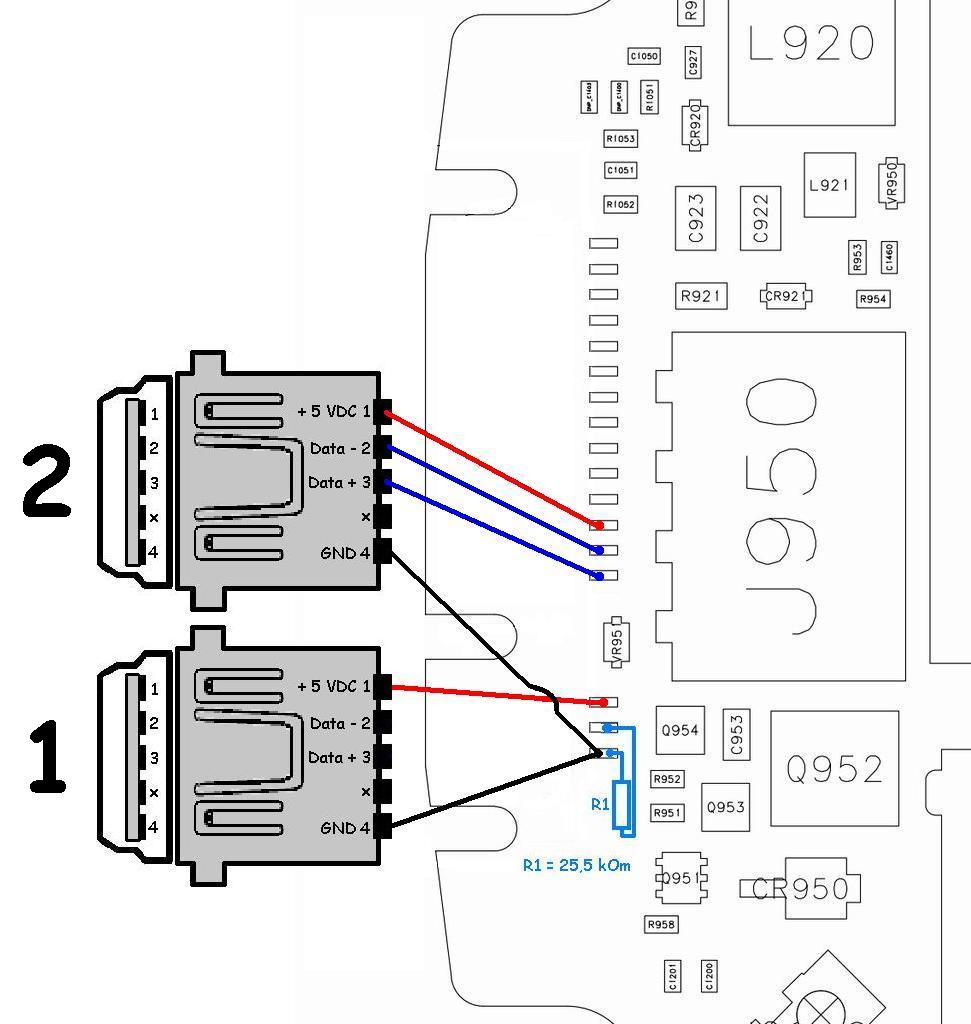

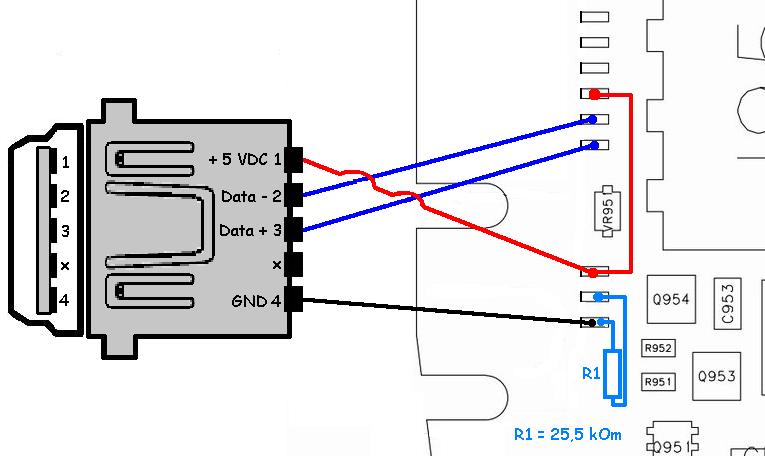

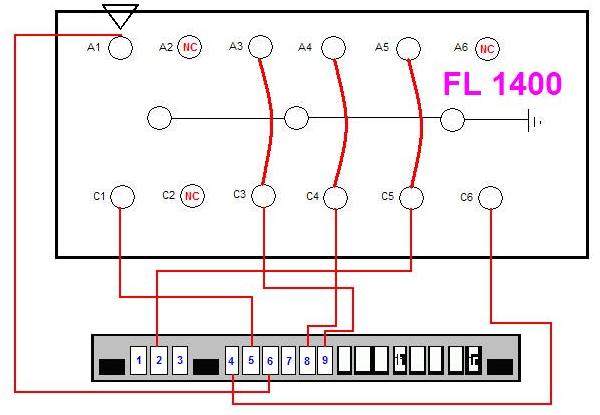

Схема

Закрепляем плату в один из держателей "помощника", во втором - миник как на фото 12.
фото 12

Тем кто не обладает девайсом, можно зажать миник в деревянной прищепке, а её уже чем-нибудь потяжелее к столу. Ну либо вдвоём: один держит другой паяет... Ну или как вам удобнее будет...
Закрепили. Кладем миник перед собой контактами вперед, перед ним плату и направляя пинцетом припаиваем, заранее установленные на места, провода в соответствии со схемой. Получается фото 13.
фото 13

Припаяли. Хорошо. Теперь берём наш мультиметр, ставим режим прозвона и проверяем места пайки. Если соплей нет - шорошо если есть не страшно: внимательно осмотрите места пайки, коротыш обязательно найдётся, и либо перепаяйте брак, либо аккуратно уберите его иголкой. Всё, закончили.

4. Установка гнезда на место.
Аккуратно, стараясь не повредить провода, переворачиваем гнездо, оставшимися двумя ногами вниз к плате, и фиксируем его в нужном положении. Как фиксировать выбор за вами. Я выровнял гнездо, а затем прижал его к плате деревянной прищепкой. Пока конструкция подвижна, ровняем как нравится провода, или укладываем их как душе угодно. Греем облуженные ранее ножки, если требуется добавляем припоя и фиксируем гнездо на плате. При желании можно подложить кусочек изоленты под место контактов, дабы изолировать гнездо от платы, но если вы всё сделали аккуратно и правильно сточили корпус по фото 9, то при установке и примерке гнезда, контакты окажутся в небольшой пластиковой нише корпуса и изоляции не потребуется. Ещё раз повторю: Изолента - пожеланию! Результат на фото 14,15 и16.
фото 14 , фото 15 , фото 16


Шаг 4. Подгонка корпуса и сборка
Чтож... Основная часть сделана... Остаётся собрать...
Моя перепайка сопрвождалась ещё и заменой корпуса, ибо старый держался на одном клею.
Устанавливаем обратно на места всё что снимали: экран, блок клавы, коробку динамиков и пхаем в лицевую часть корпуса. Прикладываем заднюю часть, замечаем что, где, сколько мешает и канцелярским ножом, либо любым другим, правим ненужное. Результат фото 17. Так как новый корпус Маде ин Чайна, я особо не пыхтел, рубанул будь здоров так сказать, а вы оригинал аккуратней режте . Примеряем и собираем до конца.
фото 17

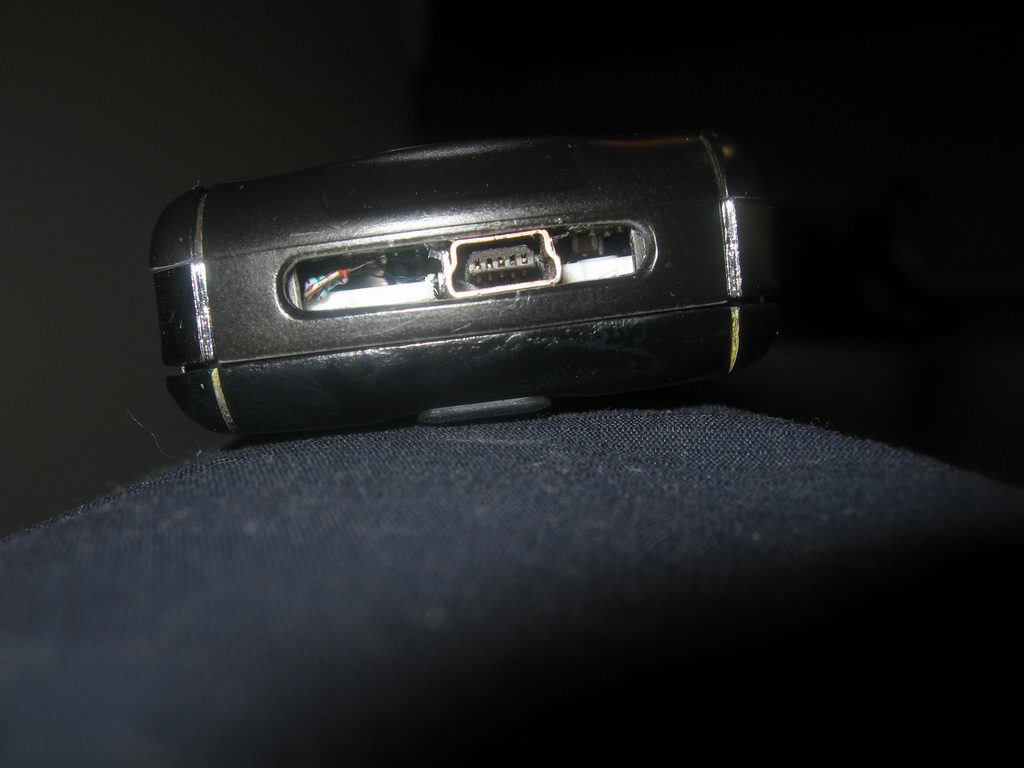

фото 18 - Так выглядит конечный результат. Остается закрыть оставшиеся от старого гнезда отверстия - это уже по желанию кто из чего.

фото 19 - Зарядник с USB разъёмом с воткнутым кабелем для minUSB.

фото 20 - Всо работает.

При подклю чении к компу, в обоих режимах идет зарядка. Всё работает как надо.

Вроде всё. Надеюсь, что кому-нибудь я помог.
Появятся вопросы или замечания пишите - отвечу, исправлю...

Пасиба за внимание...


P.S.:Поправил мануал немного.
Добавляю ещё схемы распайки (только зарядку или только дата кабель) параллельно стандартному CE, одним рисуноком:
1. Для установки miniUSB в качестве гнезда зарядки ставим и подключаем миник №1
2. Для установки miniUSB в качестве гнезда дата кабеля ставим и подключаем миник №2
3. Для установки двух miniUSB (один на зарядку, один на кабель) ставим и подключаем оба миника (и №1 и №2) в соответствии со схемой
Схема 2


Сообщение отредактировал AlexKooper - 18.7.2010, 7:46

[Igorek91]

Castelman, молот!!!Подробно всё сделал и описал, даже выложил картинку готового(собранного телефона) телефона
Короче, лови "+"

[BAK]

Ferzok, при осмотре я обнаружыл что отпаяна вторая стекляшка сверху, маленькая такая, из тех что справа от клем для батареи, за что она отвечает ? Я догадуюсь что иза нее телефон не принимает батарею и заодно и сим карту ! Не знаешь что можно зделать ?

[Igorek91]

BAK, можешь показать её на схеме???
