Железо Motorola U6/L7/V360/V3i/V3r, Вопросы касаемые железа телефонов Поделиться Опции

[Smoke8723]

Прежде чем задать в этой теме вопрос !

Прошу убедится (это не касается естественно тех у кого телефон совсем не включается) что у вас действительно железо!
Это делается просто, прошиваем полностью (не конкретные кодовые группы, а именно все код.группы) телефон, как минимум 3-мя - 5-тью, разными прошивками!

За проделанное с Вашим телефоном я и администрация отведственности не несем!

Если Вы пишете сюда, значит Вы готовы к самостоятельному вмешательству в железо телефона.
Есть прямые руки, четкий глаз, и умение держать паяльник в руках.

В данной теме я предлогаю рассматривать вопросы касаемые железа телефонов.
Возможные неполадки, выявление неполадок и непосредственно ремонт если таковой возможен в домашних условиях.
Сразу оговорюсь, в большинстве случаев ремонт в домашних условиях невозможен, я как работник СЦ, постараюсь максимально доступно все объяснять, и помогать.
В теме не разбираются вопросы софта!
В этом закрепленном посте, постараюсь собрать частые неполадки и их решение.
Пост будет пополнятся, если есть желание помочь, милости просим, но прошу не советывать если не знаешь! - за это буду наказывать, вплоть до бана.

Вопрос\ответы

Как описать проблему:
Описывайте проблему как можно полнее, помните важны даже мелочи.

Что нужно для ремонта:
В большинстве случаев, постараюсь минимизировать набор необходимого и свести его до того что есть под рукой.

Обязательно уметь паять?
Все зависит от непосредственной поломки.


Некоторые сокращения

КЗ - короткое замыкание
КП - контролер питания телефона. BGA микросхема перепай в дом условиях невозможен.


Схемы:
l7_schem.rar
v360_schem.rar
v3i_schem.rar
v3r_schem.rar
u6_schem.rar
Connection problems

Начнем потихоньку...
1) Комп не видит телефон, не заряжается:

Spoiler:

комп не видит телефон на примере L7

Smoke8723:

По D+ D- стоит катушка и нулевые резисторы, скачай схему, они там обозначены как R525, R526, их нужно проверить, возможно они и фильтр сгорели, визуально это может быть не видно.
Если обрыв, вместо них кинуть перемычку.
Также, прозвонить на кз VR524,VR523, если кз, то удолить их( можно просто аккуратно оторвать).
Проверить это, возможно в этом причина того что не определяется компом.

VR523 КЗ - Важный фактор! Так как КЗ быть не должно!
Расположение R525 и R526 найти не удалось, покажи на схеме пожалуйста
зы Паять умею
----
ААА, всё, ничё не надо, отпаял я его (VR523), и комп его увидел, он с питанием связан оказывается был, конечно 5в на корпус это серьёзно ... )
СПАСИБО ! ! !
зы Даже зарядка вроде идёт (зарядник будет проверю)

Сообщение отредактировал Chumaster59 - Вчера, 13:04

В архиве Connection problems я привел варианты проверки для V3i/V3r/L7/V360. Все в картинках и думаю понятно.
Там конечно изложены не все варианты когда комп не видит телефон, нет зарядки телефона, но самые простые и основные, которые думаю любой сможет выполнить в домашних условиях.
В дальнейшем думаю сделать Connection problems 2, там уже будет более углубленно и с перепайкой элементов.
Connection problems

[close]

Делаем зарадник (Распиновка, хитрости)

Пост не закончен.

Сообщение отредактировал Smoke8723 - 13.3.2013, 9:47

[sergioan]

Люди что никто не поможет с припайкой зарядки к мини-юсб?

[Freser1]

Флешку не форматирует телефон L7, флешки пробывал разные и 64мег. и 1гиг и 2 гига, результат один -сбой форматрования, флешка нефармотирована. На флешки не грешу - в е398 всё работает. Где копать ?

[Smoke8723]

У меня вопрос. В Motorola v3i был порван шлейф, когда его заменили, то при открытии флипа перестала включатся подсветка, включается после того как нажмёшь на любую клавишу.

Тоесть и на клаве и на диспле так? если да то магнит видно потеряли... или датчик хол не работает на шлейфе...

Добавлено позже (16.1.2011, 20:07):

Подскажите пожалуста как припаять мини-юсб к зарядке тел. MOTO V360.
Пробовал припаивать так: 1пин"+", 2пин"земля" и 1пин"+", 5пин"земля". Телефон зарядки не видит, припаяно норм - проверял мультиметром
Может нужно чтото еще замкнуть??, видел гдето схемы с добавлением сопротивления, но не особо понял что, как нужно сделать.
При разборе моего зарякника на мини-юсб никаких доп сопротивлений не было установлено, поэтому делаю вывод что нужно еще какой-то пин(пины) замкнуть.
Вобщем надеюсь на помощь форумчан)
Желателен ответ для чайников, кот могут спаять пару проводков и померять мультиметром напряжение и замкнутость цепи)0
СПАСИБО за помощь

нет там есть сопротивление, просто в ориг зарядниках она маленькое и почти невидное)
вот распиновки: http://pinouts.ru/CellularPhones-A-N/motorola_miniusb.shtml
http://pinouts.ru/CellularPhones-A-N/razrv...er_pinout.shtml

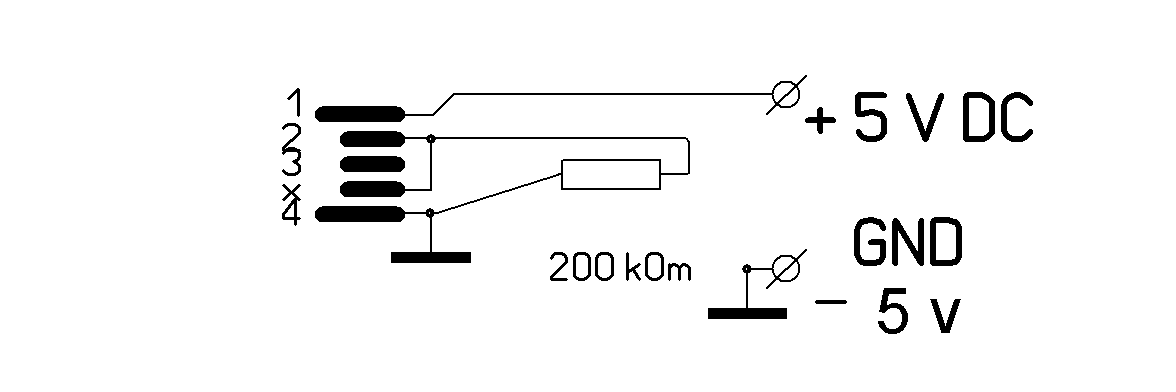

При сопротивлении резистора 200кОм ток заряда 500 мА. то что и нужно.


Добавлено позже (16.1.2011, 20:13):

Флешку не форматирует телефон L7, флешки пробывал разные и 64мег. и 1гиг и 2 гига, результат один -сбой форматрования, флешка нефармотирована. На флешки не грешу - в е398 всё работает. Где копать ?

если флешка нормальна работает в других тел и устройствах, а на данном аппарате нет, прошивка не помогает то вывод очевиден железо...
плохо помню устройство л7, но там может быть шлейф, сам флеш-коннектор, по линиям что нибуть типа вариков и попала вода... и тд... в дом условиях врятли получится сделать...

Сообщение отредактировал Smoke8723 - 16.1.2011, 17:15

[sergioan]

Большое спасибо за ответ. Я правда гдето уже нашел эту схемку на форуме но там было указано что нужно сопративление в 150ком, уже и само сопративление нашел. Интересно оно подойдет???

Схема кот нашел на сайте:

http://multi-up.com/414477

Сообщение отредактировал sergioan - 17.1.2011, 20:58

[Smoke8723]

должно в принципе... но не факт...

Сообщение отредактировал Smoke8723 - 18.1.2011, 7:49

[sergioan]

должно в принципе... но не факт...

Спасибо, понял. Буду пробовать

[gromozega]

Относительно флехи на L7 это частенько грязью набивается отсек для нее, спирт и зубная щетка, если нет то замена клавиатурного модуля, а шлейфик врятли если других глюков нет таких как звонок не рабочий и подсветка клавы.

Добавлено позже (19.1.2011, 2:24):
А никто не сталкивался с невозможностью уменьшения громкости на V3i. Кнопка как будто не работает. Повышение все ок! Три маленьких шлейфа подкидывал и на всех одно и тоже.

[Smoke8723]

Относительно флехи на L7 это частенько грязью набивается отсек для нее, спирт и зубная щетка, если нет то замена клавиатурного модуля, а шлейфик врятли если других глюков нет таких как звонок не рабочий и подсветка клавы.

Добавлено позже (19.1.2011, 2:24):
А никто не сталкивался с невозможностью уменьшения громкости на V3i. Кнопка как будто не работает. Повышение все ок! Три маленьких шлейфа подкидывал и на всех одно и тоже.

может и грязь в флеш-коннекторе не спорю, я говорю уже не помню что там как, схему открывать влом, но вроде та часть которая с флехой и симкой кокраз отдельная типа подложка, и от нее идет шлейф к центральной плате, так что шлейф как один из вариантов, ну и как я уже сказал это подложка с другой стороны клава, может и ее под замену.

Насчет громкости, подкидывай межплатный шлейф до кучи. не поможет пиши посмотрим схему что там куда кнопка идет.

Сообщение отредактировал Smoke8723 - 19.1.2011, 3:39

[gromozega]

Блин виной оказался клавиатурный шлейф и 3 новых 2 оказались глюкавые, а верхние все три рабочие.

А вот еще вопросец на другом v3i при любом обращении к звонку (звук при включении, звонке, мелодии, повышении громкости) тело перегружается но на бесшумном все ок.

[Яуген]

А вот еще вопросец на другом v3i при любом обращении к звонку (звук при включении, звонке, мелодии, повышении громкости) тело перегружается но на бесшумном все ок.

интересный случай.. попробуй почистить хорошо контакты динамика

[gromozega]

Да чтстил все там ок, уже все экраны посдирал, никаких следов пайки воды, повреждений а ведет себя так.

[kavadims]

На V360 в начале пропала подсветка с экрана. После разборки-сборки не чего не помогло, но через пару дней перестал работать внутренний (в котором подсветка не работала) а также внешний экран.
На форуме подсказали что виной всему шлейф что соединяет 2 части платы.
Заказал я шлейф на ebay из Сингапура за 5$ ... сейчас шлейф поставил проверить новый шлейф НО не работают экраны.
Просто 1 раз загораются все лампочки под клавиатурой и потухают.

[gromozega]

Ну судя по описанию, виной всему все таки шлейф, бракованный может. По плате окислов нигде нет?

[Сhez]

Прошу помощи в ремонте телефона L7
В сц поченить не смогли (но этому сц я доверия не внушаю, так как когда-то не смогли мне починить мелкую поломку и я решал проблему методом тыка).
Собственно проблема в том, что телефон не видит сим-карту. Отключил проверку в симах и понял, что флешку он тоже не видит. Изначально думалось, что причина в шлейфе, но замена шлейфа не помогла. Симку перестало видеть после того, как я менял корпус (единственная возможная причина, что приходит на ум, так это только, что я протер контакты крепления шлейфа от клавиатуры на главной плате). Больше ничего не торкался. Дело точно не в софте, так как с этим хорошо знаком и прошивал телефон множество раз. В чем может быть причина? Или уже стоит просто выбросить телефон?

Добавлено позже (3.2.2011, 21:03):
Добавляю ещё симптомы... В мультимедиа не открывается ни один из ярлыков "Подождите пожалуйста", открывается только видео камера. Когда открываю Приложения, то появляется тоже "Подождите пожалуйста", но нажав на красную кнопку открывается список приложений и они запускаются. Не надо меня посылать прошивать телефон, так как это я делал уже большое количество раз и разными прошивками...

Сообщение отредактировал Сhez - 3.2.2011, 19:14

[All2103]

Подскажите, а в чём проблема? телефон V3i после воды не заряжается и очень быстро(минуты) сажает батарею. когда зарядное вставляю пишет зарядка батареи, индикатор моргает, а она не заряжается а разряжается. что могло быть причиной? контроллёр питания? компьютером определяется

[K_JI_bl_K]

Перепрошил В3и после чего "Недоступна батарея" Заменил батарею так же, перепрошил другой прошей, так же. Родную залил так же, Бэкап тоже залил так же. Что то угробил? или есть лекарство? как и что мне сделатЬ? Помогите пожалуйста ( дО прошивки было нормально только вырубался при звонке)

[Васисуалий]

Доброго времени суток! Проблема такая: V3 не включается. совсем. не подает признаков жизни даже с рабочим аккумулятором. Погиб на нашествии последнем. Тихо и без конвульсий однажды просто оказался выключен и включаться не захотел. В чем может быть причина?

[K_JI_bl_K]

УЖЕ ВТОРОЙ !!! Перепрошил В3и после чего "Недоступна батарея" Заменил батарею так же, перепрошил другой прошей, так же. Родную залил так же, Бэкап тоже залил так же. Что то угробил? или есть лекарство? как и что мне сделатЬ? Помогите пожалуйста ( дО прошивки было нормально только вырубался при звонке)

[K_JI_bl_K]

Подскажите, а в чём проблема? телефон V3i после воды не заряжается и очень быстро(минуты) сажает батарею. когда зарядное вставляю пишет зарядка батареи, индикатор моргает, а она не заряжается а разряжается. что могло быть причиной? контроллёр питания? компьютером определяется

Окисление нету на плате? прочистил её? на другой батарее пробывал?

[fgqwerty]

v3i,очень тихо слышно меня собеседнику. Менял микрофон на новый, не помогло.Менял на самсунговский 2 контактный микрофон по схеме.менял обвязку микрофона - с1200,с1202,с1203,с1201,с1206,с1207, прогревал кп,проц,флеш, тоже не помогло.В чем может быть дело?

[arakir]

Motorola v3i при включении камеры пишет " занято,повторите позже. Что это может быть?

[K_JI_bl_K]

v3i,очень тихо слышно меня собеседнику. Менял микрофон на новый, не помогло.Менял на самсунговский 2 контактный микрофон по схеме.менял обвязку микрофона - с1200,с1202,с1203,с1201,с1206,с1207, прогревал кп,проц,флеш, тоже не помогло.В чем может быть дело?

а зачем греть то? . Для начало не пробывал почистить загрязнения? знаю тупо но я тоже мучался с одним. а потом убрал прокладку и почистил и все нормуль

Добавлено позже (15.2.2011, 10:47):

Motorola v3i при включении камеры пишет " занято,повторите позже. Что это может быть?

После воды? Падение? проверь шлейф. или саму камеру.

[fgqwerty]

Сеточку микрофона? убирал ее, тоже не помогло

[михаил19891000000]

люди подскажите подойдет ли плата от v3 к v3i??? плата центральная нижняя

Добавлено позже (24.2.2011, 20:43):
люди подскажите подойдет ли плата от v3 к v3i??? плата центральная нижняя

[Fenja]

Нет помоему.

[михаил19891000000]

хренова

[dante7322]

У меня есть v3 и плата от v3i... Если я поставлю эту плату в v3 он будет работать??

[Fenja]

dante7322,
чуть выше задавался аналогичный вопрос...

[dante7322]

А почему так ведь железо у них одинаковое??

[Smoke8723]

Потому что железо у них разное!!!!



Добавлено позже (1.3.2011, 22:38):

Сеточку микрофона? убирал ее, тоже не помогло

хм... пробуй самсунговский мик ток с маленьким сопротивлением, от А800 например))) и пробуй резистором "поиграть" ты на сколько его ставишь 1К? пробуй 1.5К - 2К, или 500Ом... может поможет)

Сообщение отредактировал Smoke8723 - 1.3.2011, 19:43

[valery1]

Добрый вечер. Прошу совета: у дочки в V360 на usb-гнезде отломалась одна дорожка, после замены гнезда-"тело" не заряжается ни от зарядного, ни от компа. Комп определяет телефон как неизвестное устройство. Телефон все функции выполняет (вроде бы, всё не проверял ещё) - звонит и т.д. Посоветуйте ,в чём причина, что коротнуло? Форум читал, на 5 странице в теме Вопросы и ответы про Mini USB. похожая ситуация, ничем не решилась.

[Pic-nic]

valery1, а гнездо то кто менял?? в СЦ или самостоятельно? Если в СЦ, то идите туда с разборками.. а если сами, значит паяльником владеете, следовательно - можете и повторить процедуру.
А кортнуть ведь на самом деле могли любые рядом-стоЯщие лапки гнезда.

Или, возможно, - ничего и не коротнуло вовсе, а наоборот - где-то отсутствует контакт. По-этому поводу могу сказать, что если "тело" не реагирует на зарядное устройство, то следует проверить качество соединения второй ("-") и третьей ("+") лапки гнезда с платой "тела".

[valery1]

Спасибо за оперативность. Менял товарищ, т.ч. разборки не в тему.Говорит, что от гнезда далее по схеме ток идет нормальный, т.е. не гнездо причина. Полностью его объяснения напишу завтра с работы,после 20.00, чтобы не получился "испорченный телефон"( сори за каламбур), может и найдём причину сообща. Файлы с шапки скачал, будем думать - ребёнок огорчился , надо искать выход из положения

[aqone]

Доброго вам времени суток!
Вот решил и я обратиться со своей проблемой
У меня, уже третий год валяеться v3i
у телефона очень бурное прошлое ревнивая хозяйка... поцелуи со стеной... последнего он не выдержал...
Собственно он работал, некоторое время, дисплей на половину показывал, и зарядка барахлила но он работал!
потом перестал заряжаться, а при зарядке от usb вспухла батарея. Больше он не включался.
Комп находит его как флеш девайс при подключении кабеля загорается зелёный диод, при подключении к батарее оба дисплея горят белым (иногда).
фото прилагаються
1.
2.
3.
4. Тут видно что чего то не хватает =)
5.вот тут видно едиственное видимое повреждение

[647212@mail.ru]

извиняюсь , если такой вопрос уже был .скажите мотофановцы взаимозаменяемы ли шлейфа от моторола v3r и просто v3

[citroen]

647212@mail.ru,
я ставил. по-мойму не работал внешний дисплей.

aqone,
для начала новый верх. а отттуда отталкиваться.

[647212@mail.ru]

так получается , если у меня v3r ,то мне придется вместе со шлейфом покупать и дисплей ?

Сообщение отредактировал 647212@mail.ru - 17.3.2011, 13:40

[aqone]

Просто сказать новый верх!
Где я его возьму, сейчас проще купить новый телефон купить!
Суть то в том, что бы сделать без покупки нового!
Многие из нас помнят злосчастный Siemens SX1, его тоже нельзя было починить но я починил!
Давайте конкретнее на этот телефон, что можно сделать!
Его не жалко =)

[DIZEN-X]

Здравствуйте) Моя проблема такова:
Есть телефон V3r, у которого не работает внешний и внутренний дисплей. Подумал что шлейф, купил шлейф для V3, поменял. Дисплеи не заработали. Телефон включается. Не горит светодиод зарядки.
Вопросы: 1) куда копать? 2) шлейф для V3 подходит для V3r?

Уже не раз тут эта тема идет! Проблема такая же, заменил шлейф, разницы никакой, разок белым моргнул, копм телефон видить, прошился без проблем, подсветка клавы работает! Как решить? В чем может быть проблема?

[Smoke8723]

так получается , если у меня v3r ,то мне придется вместе со шлейфом покупать и дисплей ?

нет, от v3i совместимы с v3r


Добавлено позже (21.3.2011, 11:16):
DIZEN-X,
случаи похожи, но предыстория нужна и очень важна! Как так случилось раскажи, от там и думать будем

Добавлено позже (21.3.2011, 11:22):
aqone,
тебе нужен новый дисплей, тут никуда не дется, если есть возможноть найти на время хотябы попробуй поставить и посмотреть будет тел работать или нет...
