Поднятие Телефонов C380/c650/v180/v220/c390, ... после ВСЕХ неудач - восстановление Поделиться Опции

[HOLMS]

Инструкция по поднятию "мертвых" телефонов моделей С380,С650,V180,V220:
Все Программы выложены на наш сайт https://motofan.ru/soft/

ОБЯЗАТЕЛЬНО ПРОЧИТАЙТЕ ПОЛНОСТЬЮ!!!

Скачать и почитать в off-лайне [OFF]осторожно, много весит!!![/OFF]

Если телефон определяеться во Flash&Backup , то сначала попробуйте
1. Залить свой бекап телефона
2. прошить полную прошивку отсюда Прошивки
Лучше всего подключать телефон так :
1. Вытащили батарею на 2 минуты затем вставили её в телефон
2. Подключили USB кабель к компьютеру, потом подключили зарядное устройство к телефону
3. Одной рукой зажали кнопки * # , второй нажали красную кнопку
4. Прога написала "подключён" - выбрали полную прошивку и шьём.
_____________________________________________

Восстановление зоны PDS с помощью Moto Repair Studio

Скачиваем прогу Moto Repair Studio скачать
Скачиваем прогу Flash&Backup скачать

1. Подключаем телефон. Запускаем Moto Repair Studio
2. Выбираем свою модель телефона в проге.
3. Жмем кнопку Repair (восстанавливаем PDS)
4. Появляется окно, в котором написано, что нужно нажать "ОК" удерживая клавиши * и #.
   ВНИМАНИЕ!!! Обязательно удерживайте клавиши * и # нажатыми пока тело отключится, через пару секунд снова включится (всё это время держим кнопки * и #) и только после того, как телефон снова включится, кнопки можно отпустить. Если вы отпустите кнопки раньше срока, программа не восстановит PDS.
5. По окончании процесса, закрываем Moto Repair Studio
6. Запускаем Flash&backup.
7. Удерживая * и # , нажимаем "вкл."

И прошиваем любой монстр (fullflash) для данной модели телефона! Прошивки
Включаем телефон... Всё!
__________________________________________________________________
Если после восстановления не работает джойстик, то прошейте вот этот
флекс GMIV220011AA106
Чем и как устанавливать флексы?
_____________________________________________________________________
Если не ловит сеть, то заливаем вот этот seem: 0145_0001

0145_0001.rar   ( 166 байт ) Кол-во скачиваний: 11440

Также, опционально, можно пролить калибровки. Смотрим про них тут

_____________________________________________________________________
Если тел совсем никак не коннектится или не вкл. во флэш-моде, или ещё какая другая проблема, то поможет тест-поинт:

С65х - С38х и С39х - V18x - V22x -
После тест-поинта восстанавливаем телефон при помощи Repstudio.

Как делать тест-поинт

Снимается корпус, отжимаются зажимы клавы и держателя, выкручиваются шурупы (4 штуки - желательно спец. отвёрткой (звёздочка №6)- будет намного легче и правильнее)... Самое сложное - снять экран с блока миросхем. Надо аккуратно иголкой подковырнуть крышку и снять её - я поначалу ковырнул на плате у основания - чуть не зацепил дорожки.
Затем - плюс батареи на соответств. клему тела. Минус - я через тумблер - тож на клему минус. И 3-й контакт тож на оставшуюся клему.
К батарее прицеплялся крокодильчиками, к клемам просто провода прикрутил.
Заетм иголкой с одетым в ушко тонким проводом и крокодилчиком на конце замыкаются указааные на рис. точки. USB должен быть воткнут изначально, аккуу полон, зарядку подсоединять нельзя (Als: можно юзать usb с подзарядкой)

Иголкой с одетым в ушко проводом и крокодильчиком на его конце, прицепеленным на корпус/землю (проще всего зацепленным на корпус вибро-моторчика) замыкаем то, что на рисунке, тумблером врубаем питание (иногда может потребоваться выкл. питание и снова включить) - и видим, что есть коннект.
  Всем удачи!

Если ничего не помогло, то скорее у телефона механическая поломка, не мучайте себя и других, а несите свой труп в СЦ!

************************ +++ ************************
Добавлено Osta Делаем Тест-Пойнт- 2
************************ +++ ************************
Тест-пойнт Test point (дословно "тест точка") -
процедура инженерного обнуления памяти телефона, стирание флеш накопителя,
на который записаны прошивка, настройки, данные. Не уничтожаются при этом
номер IMEI телефона, калибровки сети. Причины, вызывающие необходимость
сделать эту процедуру-Рубикон :

1. телефон полдня на разных компьютерах с драйверами пишет " Устройство ЮСБ неопознано"
   ([off]наиболее рапространённая, иногда просто хватает полностью зарядить батарею[/off])
2. Экран телефона черный и/или горит в полнакала клавиатура
3. Программы-прошивальщики пишут "Ошибка №10" или виснет на нескольких %
4. Программы-восстановители пишут "Erase failed"
5. Расширяем познания в убивании/восстановлении телефона :-)

Ну, чтож, залезем внутрь телефона своими корявыми... Нам будет нужно:

1. телефон, компьютер, ЮСБ-миниЮСБ шнур
2. отвёртка маленькая звёздочка или маленькая прямая на 1,4 mm
3. скотч или изолента
4. провода мелкого сечения (типа телефонных) - 4 штуки оголённый по концам
5. крокодильчики или скрепки - 4 штуки

Цель : добиться с чистой флешкой нормального коннекта в программах
Тактика : подача тока в 3,6V при замкнутой цепи test->земля (V18x V22x C65x) или test1->test2 (C38x C39x)
вOstaновление через Test Point на примере С650:
1. Снимаем заднюю крышку и батарею (телефон думает, что его просто проветривают :-))

2. Вытягиваем внутренность из передней крышки путём её растягивания в стороны и смещением вниз

3. Отделяем блок кнопок разжиманием 4 боковых защелок (по 2 на сторонах)

4. Раскручиваем четыре шурупа

5. Отделяем защелки и снимаем нижнюю панель . потом присоединяем назад клавиатуру
(нам же надо будет держать нажатыми кнопки * #
6. Переворачиваем и отделяем крышку, закрывающую точку ТП , нежно отвёрткой

7. Присоединяем 3 провода к разъёму куда прилегает батарея и к вибромотору провод с иглой

8. Присоединяем USB-шнур телефон<->компьютер , запускаем RepStudio , выбираем в ней C650
9. Теперь вставляем иглу в точку ТП и подсоединяем провод к +, 1-2 сек и убираем иглу

10. Программа RepStudio написала :

Код

DevIOCtl fail
Phone found

у вас могут быть другие надписи , нажимаем Repair и она пишет

Код

Flash mode ok
Send loader failed
Exec loader failed
Erasing phone, please wait...
Erase done

и предлагает нажать и держать нажатыми кнопки * #
(так и делаем, подложив под нашу конструкцию возвышение, чтобы эти кнопки можно было нажать)
Если написано не Erase done , то вновь отсоединяем провод от +, ставим иголку в ТП и присоединяем +

Код

Repair completed successfully
Shutting down phone
Now powerup phone in flash mode (with * and # pressed) and flash it with normal flash for this phone's model

ну вот и отсоединяем телефон от всего , собираем его и подключаем к программе-прошивальщику ,
делаем полный бекап , бекап PDS-зоны , затем прошиваем прошивкой. bigsmile;

скачать флекс GMIV220011AA106
Чем и как устанавливать флексы?

[Als]

хэломото,
не припаян он, на нём крышечка. её снимать надо

[alex25_06]

Ребята такой трабл. Решил прошить телефон С380, на пол пути прошивка прекратилась. После этого еще пару раз пробовал И уже через несколько раз тело не подавало признаков жизни, во флэш тож не заходило. Решил сделать тест-поинт Сделал и после того как я его сделал, при прошивке писало:

Запись загрузчика.
Запись не возможна, возможно стерта вся память.(или что то вроде этого)

Помогите если знаете что с моим карветом, целый месяц мучаю себя и тело, резултат нулевой.
Заранее благодарен!!!!!!!!!!!!!!!!!!!!!!!!!

В начале темы прочитай и стирай все репстудио, потом после востановления ПДС заливаю любую прошиву и будет тебе счастье.

Как востановить ПДС не подскажешь, замучился я с ним. С V 980 и Rock E1 проблем не было, а тут как заколдован.

И еще во флэш не заходит, то есть экран не горит хотя комп его определяет.

Сообщение отредактировал alex25_06 - 28.4.2007, 20:52

[denis13]

здарова чуваки, помогите плиз. Прошил тело прошивкой R365_G_0B.D2.2FR. Но вдруг мне позвонили, и я не услышал в ответ ничего. Подскажите, что случилось??? какие проблемы с динамиком?

Сообщение отредактировал denis13 - 29.4.2007, 17:13

[Romeo]

здарова чуваки, помогите плиз. Прошил тело прошивкой R365_G_0B.D2.2FR. Но вдруг мне позвонили, и я не услышал в ответ ничего. Подскажите, что случилось??? какие проблемы с динамиком?

Попробуй Эти файлы залить в папку a:\

Сообщение отредактировал RoMeO8352 - 29.4.2007, 20:20

[denis13]

Я седня поковырался в мобиле, и увидел (что у динамика просто усы погнулись). Все терь вроде норм ))))

[дрёня]

Вот и пришло время и мне попробовать ТП.

После того как я разобрал телефон я с удивлением обнаружил что тот экран под которым прячутся заветные точки ТП очень нехило припаян к плате в 10 местах...
Кто чем отпаивал?

я еле еле крепкой иголкой отодрал, чуть микросхемы не помял

[valin]

У меня моторола С390.... при включении выскакивает инженерное меню.... скажите пожалуйста как из него выйти и заставить телефон нормально работать???

[Valikusss]

У меня моторола С390.... при включении выскакивает инженерное меню.... скажите пожалуйста как из него выйти и заставить телефон нормально работать???

Кнопка меню и левая софт-клавиша.
Чтобы больше не появлялась при старте - в меню Технология-Fiel Test статус-Availability-выкл

[valin]

Кнопка меню и левая софт-клавиша.
Чтобы больше не появлялась при старте - в меню Технология-Fiel Test статус-Availability-выкл

Спасибо большое он заработал, тока я не понял один момент касающейся "Технология-Fiel Test статус-Availability-выкл" если не трудно объясни для тупых

Сообщение отредактировал valin - 17.5.2007, 15:02

[Romeo]

Спасибо большое он заработал, тока я не понял один момент касающейся "Технология-Fiel Test статус-Availability-выкл" если не трудно объясни для тупых

отключает "монитор или типа того"
Если он включен нажимаешь меню+левая клавиша выскакивает "монитор"
А этим

"Технология-Fiel Test статус-Availability-выкл"

ты его отключаешь!

Сообщение отредактировал Romeo - 17.5.2007, 19:55

[Valikusss]

valin,
Если ты выключишь этот пункт меню в офисных средствах- при перезагрузке телефона не будут появляться "различные бегающие цифорки" Подробную расшифровку об инж. меню и какую пользу из него можно получить читаем на wap.robin.com Заходить с мобилы или из браузера Опера

Если он включен нажимаешь меню+пр. клавиша выскакивает "монитор"

ЛЕВАЯ КЛАВИША! Будь внимательным

[Romeo]

ЛЕВАЯ КЛАВИША! Будь внимательным

Уже поправил!

[Chumaster59]

Помогите с C380, прошил телефон прошивкой R366 (перед этим стояла R368), тело перестало включатся, во flashbackup2.66 попробовал снять RSA (иногда это помогает ) тело после этого стало определятся как не известное USB устройство. Зделал test point, прошил тело резервной копией, но после этого тело включается только во flash mod, при заряднике загорается только клава, прошивал разными прошивками и flashbackup2.66 и 3, и smart moto; результат тотже. Повторные test point's не к чему не превели

ПОМОГИТЕ

[Гарри Поттерр]

Помогите с C380, прошил телефон прошивкой R366 (перед этим стояла R368), тело перестало включатся, во flashbackup2.66 попробовал снять RSA (иногда это помогает ) тело после этого стало определятся как не известное USB устройство. Зделал test point, прошил тело резервной копией, но после этого тело включается только во flash mod, при заряднике загорается только клава, прошивал разными прошивками и flashbackup2.66 и 3, и smart moto; результат тотже. Повторные test point's не к чему не превели

ПОМОГИТЕ

Попробуй влить рабочий бут.

[DEMONIT]

Ну что прешло время поломать головы! Вобщем добыл я себе мотор С650 он не включался я его востановил, перекатал микрухи "процесор,флешку,контролёр питания!" !Он у меня включился был очень рад но не долго ,вопщем разочаровал он меня стал перезагружаться !с интервалом в 3-5 сек.,я думал програмный глюк прошил не помогло! Прошил ещё разочек ,а потом ещё разок ну не судьба! не работает

Добавлено позже (21.5.2007, 15:46):
Ну что прешло время поломать головы! Вобщем добыл я себе мотор С650 он не включался я его востановил, перекатал микрухи "процесор,флешку,контролёр питания!" !Он у меня включился был очень рад но не долго ,вопщем разочаровал он меня стал перезагружаться !с интервалом в 3-5 сек.,я думал програмный глюк прошил не помогло! Прошил ещё разочек ,а потом ещё разок ну не судьба! не работает вообще долго я бился над этим телом так ничего и не вышло. нет сил больше читать посты!

[Als]

DEMONIT,
а чем мы можем тебе помочь в железной проблеме? тебя в СЦ ждут уже который день

ps если ты все способы поднятия перепробовал ессно. они все тут написаны в закреплённом посте

[DEMONIT]

DEMONIT,
а чем мы можем тебе помочь в железной проблеме? тебя в СЦ ждут уже который день

ps если ты все способы поднятия перепробовал ессно. они все тут написаны в закреплённом посте

Втомто всё и дело что я там работаю подозреваю что мог проц нае... .Но и програмно тоже может быть!И ещё вопрос такой вофлешке прописываются какиенибуть данные о проце или нет ????? Сотрудники по работе говорят что прописываются но я подверг их слова сомнению ! Решил узнать разные мнения надеюсь на ответ!

[Chumaster59]

Кста я ещё в тот день тело поднял, просто попробывал залить другой бут, не помогло, попробывал снять RSA через FlashBackup2.62 и о чудо, тело ожило
P.S. DEMONIT попробуй снять RSA

Сообщение отредактировал Chumaster59 - 23.5.2007, 15:54

[Aleksej]

Может кто-нибудь подскажет , как мне зарегистрировать FlashBackup. А то на сайте регистрации надо вводить номера карты, с которой будут деньги сымать, а у меня её нет да и говорят, что регистрация вовсе бесплатная.

[Osta]

как мне зарегистрировать FlashBackup. А то на сайте регистрации надо вводить номера карты, с которой будут деньги сымать, а у меня её нет да и говорят, что регистрация вовсе бесплатная

http://www.motorola-tools.com/rusreg.php

[Als]

Aleksej,
читаем внимательно второй пост тут Flash&backup 3

[MudPig]

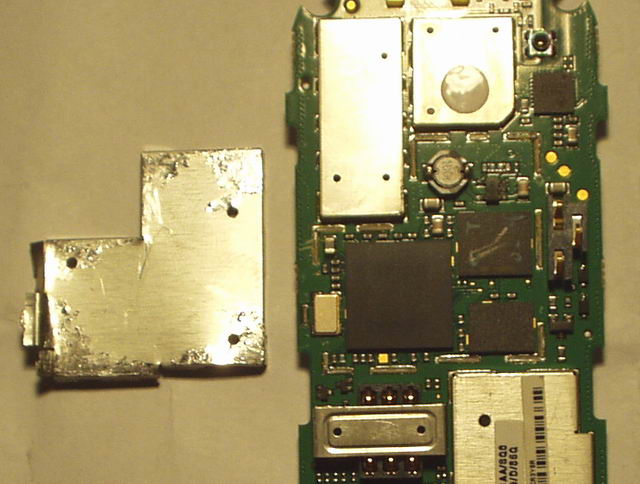

Вот и пришло время и мне попробовать ТП.

После того как я разобрал телефон я с удивлением обнаружил что тот экран под которым прячутся заветные точки ТП очень нехило припаян к плате в 10 местах...
Кто чем отпаивал?

Она очень тяжело снимается, я разогревал паяльником и отрывал маленькой отверткой, вот фотка моего )

[Als]

MudPig,
вот нафиг чепуху молоть? так крышечка сверху, на легко снимается. спустя некоторе время её хоть ногтями снимай.

[MudPig]

MudPig,
вот нафиг чепуху молоть? так крышечка сверху, на легко снимается. спустя некоторе время её хоть ногтями снимай.

Ага, я такой идиот, сидел и отпаявал крышечку, которая снимается ноктями ))))))
.
.
Увеличь мою фотку сверху и все поймешь ))))))))))))))))))))))))
.
.
Речь идет о С-380, если ты не понял ))))))

[optima]

Да успокойтесь, есть оба варианта с крышкой и без нее.

[NMN]

Ага, я такой идиот, сидел и отпаявал крышечку, которая снимается ноктями ))))))
.
.
Увеличь мою фотку сверху и все поймешь ))))))))))))))))))))))))
.
.
Речь идет о С-380, если ты не понял ))))))

Крышка очень легко снимается, я на своем моторе снимал с помощью маленьких ножниц, с помощью них же отсоединил ее и на другом телефоне, 1 минута и все готово. Зачем брать паяльник?

[Als]

optima,
поподробнее плиз не встречал такого

[The(only)One]

Поднял с380.
Но вот проблема - он не прошивается никакой прошивкой, но во флешмод входит.
Что подскажите?

[ZyaK]

Я тож её отпаивал 12 вольтным паяльником... уж сильно боялся что оторву вместе с проводниками на плате.... она действительно неплохо припаяна!!!!
Всё нормально, тело работает ничё не глючит....



ТОка вот токая просьба:
В REP STUDIO нет С390... а как хочется чтоб он там был.... а то процесс восстановления получается очень долгий..... потом клава не работает.... перепрошёш заводской прошивой, всёравно не работают... льёш полный бекап сверху всё заработало... тока изредка тел перезагружается.....

[optima]

optima,
поподробнее плиз не встречал такого

Попадался разок такой. Похоже левой китайской сборки. Даже визуально была какая-то неаккуратность.

[The(only)One]

Народ, что делать? Тело входит во флешмод, норомально вроде шьется, но вот не включается ника(((
Что подкажите? Тело с380... Перед этим поднял с помощью репеир студио и тест поинта...
Значит во флеш моде пишет:

Boot Loader
07.B0
SW Version:
R364_G_0B.D1.0BR



Добавлено позже (5.6.2007, 1:07):
ЗЫ Есть бэкап от с650... Можно его залить? Насколько помню можно, но как то по особенному... напомните плиз)))

[The(only)One]

У кого есть прога, и бинарник прошивки, вот мануал по ней!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
||||||>>>Инструкция по восстановлению моторолы с650 <<<||||||
||||||>>> после image repair <<<||||||
-Алгоритм:
Шаг 1)
Подключаем тел к компу, запускаем прогу RamLoader, жмем на телефоне
* # выкл одновременно. В левом нижнем углу проги должна появиться надпись Connected.

Шаг 2)
Жмем кнопку Send ramldr и выбираем файл ldr.bin

Шаг 3)
Жмем кнопку ERASE и ждем(2-3 минуты) когда в строчке лога, появится надпись ACKERASE,Ђ

Шаг 4)
В строке Base addr вводим 10000000, жмем SendBinary,
и выбираем файл с650_Rep_img. Ждем около 3 минут, когда в строке не появиться надпись ADDR10FE0000AC
Шаг 5)
Удерживаем на телефоне кнопки * # и жмем в программе RESTART(кнопки все еще держим), телефон должен сам войти в бут режим.

Шаг 6)
В строке Base addr Вводим 03FD0000

Шаг 7)
Send Ramloader и опять выбираем ldr.bin

Шаг 8)
В поле cmd команда RPDS и жмем кнопку send

Шаг 9)
жмем в проге кнопку restart, сразу же откл тел от компа, все он должен запуститься сам.

---Respect Vilko за помощь в реанимации моего телефона---

Вот походу решение моей проблемы, но я так и не понял чем это всё делается...
Можно ссылки в студию...
Просто тело не моё, точнее когдато было моё, продал, а теперь чел мозги и*пт что тело не работает....
ИУже больше не могу морозится....

[wad]

Народ! Кто знает, где можно найти чистую флешку для C380?

Триэль, После таких рекомендаций и некорректной работы мне пришла в голову идея перешить тело image`м. Теперь нет у меня телефона

Дайте ссылку на midas.dll!!!!!!!

[DEMONIT]

Дайте ссылку на midas.dll!!!!!!!

Попробуй сделать тэстпоинт!Мотор очень сложно убить такчто пробуй и не бойся!Описание тэстпоинта есть выше!

[wad]

народ!!!!!! ау!!!!!!! я же просил ссылку на midas.dll

[Osta]

народ!!!!!! ау!!!!!!! я же просил ссылку на midas.dll

тебе её вжисть никто не даст , пока ты не нажмешь это
https://forum.motofan.ru/index.php?act=Search и не напишешь midas

[NMN]

The(only)One попробуй прошить любую прошивку 364 платформы, может поможет, у меня такое было после первого тп.

[Osta]

У меня на столе сейчас V635 ушитая горе-пионером...

ты немного ошибся тебе сюда Восстановление Телефонов Серии "v"
кстати возможно тебе будет нужен Boot_Loader_0821_for_ramldr_by_Arkasha18_and_InDesign.rar
https://forum.motofan.ru/index.php?act=Attach&type=post&id=62364

[Slavka]

Ребята, помогите!!!
Вчера попал под ливень и намочил свой С380. Теперь он 100% отзывается только на нажатие красной кнопки. Остальные срабатывают поначалу с опазданием (и то не все), а потом и вовсе телефон перестаёт реагировать на нажатия любых кнопок кроме красной. Вызывает недоумение, что поначалу вообще хоть какие-то кнопки работают. Можно предположить, что контакты в порядке. А в чём ещё модет быть проблема? Может из-за влаги появилась перемычка на плате? Хотя тел высох..
помозгуйте, пожалуйста!

[UltraMax]

Ребята, помогите!!!
Вчера попал под ливень и намочил свой С380. Теперь он 100% отзывается только на нажатие красной кнопки. Остальные срабатывают поначалу с опазданием (и то не все), а потом и вовсе телефон перестаёт реагировать на нажатия любых кнопок кроме красной. Вызывает недоумение, что поначалу вообще хоть какие-то кнопки работают. Можно предположить, что контакты в порядке. А в чём ещё модет быть проблема? Может из-за влаги появилась перемычка на плате? Хотя тел высох..
помозгуйте, пожалуйста!

Поробуй разобрать его, сними блок кнопок тоже, а потом феном в течении минут 5-10 посушить.
