Поднятие Телефонов C380/c650/v180/v220/c390, ... после ВСЕХ неудач - восстановление Поделиться Опции

[HOLMS]

Инструкция по поднятию "мертвых" телефонов моделей С380,С650,V180,V220:
Все Программы выложены на наш сайт https://motofan.ru/soft/

ОБЯЗАТЕЛЬНО ПРОЧИТАЙТЕ ПОЛНОСТЬЮ!!!

Скачать и почитать в off-лайне [OFF]осторожно, много весит!!![/OFF]

Если телефон определяеться во Flash&Backup , то сначала попробуйте
1. Залить свой бекап телефона
2. прошить полную прошивку отсюда Прошивки
Лучше всего подключать телефон так :
1. Вытащили батарею на 2 минуты затем вставили её в телефон
2. Подключили USB кабель к компьютеру, потом подключили зарядное устройство к телефону
3. Одной рукой зажали кнопки * # , второй нажали красную кнопку
4. Прога написала "подключён" - выбрали полную прошивку и шьём.
_____________________________________________

Восстановление зоны PDS с помощью Moto Repair Studio

Скачиваем прогу Moto Repair Studio скачать
Скачиваем прогу Flash&Backup скачать

1. Подключаем телефон. Запускаем Moto Repair Studio
2. Выбираем свою модель телефона в проге.
3. Жмем кнопку Repair (восстанавливаем PDS)
4. Появляется окно, в котором написано, что нужно нажать "ОК" удерживая клавиши * и #.
   ВНИМАНИЕ!!! Обязательно удерживайте клавиши * и # нажатыми пока тело отключится, через пару секунд снова включится (всё это время держим кнопки * и #) и только после того, как телефон снова включится, кнопки можно отпустить. Если вы отпустите кнопки раньше срока, программа не восстановит PDS.
5. По окончании процесса, закрываем Moto Repair Studio
6. Запускаем Flash&backup.
7. Удерживая * и # , нажимаем "вкл."

И прошиваем любой монстр (fullflash) для данной модели телефона! Прошивки
Включаем телефон... Всё!
__________________________________________________________________
Если после восстановления не работает джойстик, то прошейте вот этот
флекс GMIV220011AA106
Чем и как устанавливать флексы?
_____________________________________________________________________
Если не ловит сеть, то заливаем вот этот seem: 0145_0001

0145_0001.rar   ( 166 байт ) Кол-во скачиваний: 11440

Также, опционально, можно пролить калибровки. Смотрим про них тут

_____________________________________________________________________
Если тел совсем никак не коннектится или не вкл. во флэш-моде, или ещё какая другая проблема, то поможет тест-поинт:

С65х - С38х и С39х - V18x - V22x -
После тест-поинта восстанавливаем телефон при помощи Repstudio.

Как делать тест-поинт

Снимается корпус, отжимаются зажимы клавы и держателя, выкручиваются шурупы (4 штуки - желательно спец. отвёрткой (звёздочка №6)- будет намного легче и правильнее)... Самое сложное - снять экран с блока миросхем. Надо аккуратно иголкой подковырнуть крышку и снять её - я поначалу ковырнул на плате у основания - чуть не зацепил дорожки.
Затем - плюс батареи на соответств. клему тела. Минус - я через тумблер - тож на клему минус. И 3-й контакт тож на оставшуюся клему.
К батарее прицеплялся крокодильчиками, к клемам просто провода прикрутил.
Заетм иголкой с одетым в ушко тонким проводом и крокодилчиком на конце замыкаются указааные на рис. точки. USB должен быть воткнут изначально, аккуу полон, зарядку подсоединять нельзя (Als: можно юзать usb с подзарядкой)

Иголкой с одетым в ушко проводом и крокодильчиком на его конце, прицепеленным на корпус/землю (проще всего зацепленным на корпус вибро-моторчика) замыкаем то, что на рисунке, тумблером врубаем питание (иногда может потребоваться выкл. питание и снова включить) - и видим, что есть коннект.
  Всем удачи!

Если ничего не помогло, то скорее у телефона механическая поломка, не мучайте себя и других, а несите свой труп в СЦ!

************************ +++ ************************
Добавлено Osta Делаем Тест-Пойнт- 2
************************ +++ ************************
Тест-пойнт Test point (дословно "тест точка") -
процедура инженерного обнуления памяти телефона, стирание флеш накопителя,
на который записаны прошивка, настройки, данные. Не уничтожаются при этом
номер IMEI телефона, калибровки сети. Причины, вызывающие необходимость
сделать эту процедуру-Рубикон :

1. телефон полдня на разных компьютерах с драйверами пишет " Устройство ЮСБ неопознано"
   ([off]наиболее рапространённая, иногда просто хватает полностью зарядить батарею[/off])
2. Экран телефона черный и/или горит в полнакала клавиатура
3. Программы-прошивальщики пишут "Ошибка №10" или виснет на нескольких %
4. Программы-восстановители пишут "Erase failed"
5. Расширяем познания в убивании/восстановлении телефона :-)

Ну, чтож, залезем внутрь телефона своими корявыми... Нам будет нужно:

1. телефон, компьютер, ЮСБ-миниЮСБ шнур
2. отвёртка маленькая звёздочка или маленькая прямая на 1,4 mm
3. скотч или изолента
4. провода мелкого сечения (типа телефонных) - 4 штуки оголённый по концам
5. крокодильчики или скрепки - 4 штуки

Цель : добиться с чистой флешкой нормального коннекта в программах
Тактика : подача тока в 3,6V при замкнутой цепи test->земля (V18x V22x C65x) или test1->test2 (C38x C39x)
вOstaновление через Test Point на примере С650:
1. Снимаем заднюю крышку и батарею (телефон думает, что его просто проветривают :-))

2. Вытягиваем внутренность из передней крышки путём её растягивания в стороны и смещением вниз

3. Отделяем блок кнопок разжиманием 4 боковых защелок (по 2 на сторонах)

4. Раскручиваем четыре шурупа

5. Отделяем защелки и снимаем нижнюю панель . потом присоединяем назад клавиатуру
(нам же надо будет держать нажатыми кнопки * #
6. Переворачиваем и отделяем крышку, закрывающую точку ТП , нежно отвёрткой

7. Присоединяем 3 провода к разъёму куда прилегает батарея и к вибромотору провод с иглой

8. Присоединяем USB-шнур телефон<->компьютер , запускаем RepStudio , выбираем в ней C650
9. Теперь вставляем иглу в точку ТП и подсоединяем провод к +, 1-2 сек и убираем иглу

10. Программа RepStudio написала :

Код

DevIOCtl fail
Phone found

у вас могут быть другие надписи , нажимаем Repair и она пишет

Код

Flash mode ok
Send loader failed
Exec loader failed
Erasing phone, please wait...
Erase done

и предлагает нажать и держать нажатыми кнопки * #
(так и делаем, подложив под нашу конструкцию возвышение, чтобы эти кнопки можно было нажать)
Если написано не Erase done , то вновь отсоединяем провод от +, ставим иголку в ТП и присоединяем +

Код

Repair completed successfully
Shutting down phone
Now powerup phone in flash mode (with * and # pressed) and flash it with normal flash for this phone's model

ну вот и отсоединяем телефон от всего , собираем его и подключаем к программе-прошивальщику ,
делаем полный бекап , бекап PDS-зоны , затем прошиваем прошивкой. bigsmile;

скачать флекс GMIV220011AA106
Чем и как устанавливать флексы?

[MicK]

qwertyuq,
попробуй ещё раз, у меня с первого раза не всегда выходит.
зы: а ты иголку потом убрал когда репа нашла тел?

[Snacho]

фух.. после десятка тест-поинтов телефон наконец ожил

[moto roll]

help!!! прошил телефон, все прошло гладко, но только теперь телефон v220 не включается вообще никак (прошивка R365_G_0B.D2.34R_A-v220)
еще раз перепрошить не получается
комп видит телефон

Добавлено позже (15.3.2008, 21:41):
* + # и красная кнопка = не включается..

Добавлено позже (15.3.2008, 22:21):
сделал тест поинт2 теперь просто мигает

Добавлено позже (15.3.2008, 22:25):
получилось

Добавлено позже (15.3.2008, 23:09):
вобщем прошивка не помогла решить мою проблему..
Как разобрать v220 ???

[AJIb6a]

1.Когда хочеш залить звуки на клавиатуре когда нобираеш номер, какой сим надо актевировать и как актевировать и с какой программой 2. Как брать из пропатченой прошивки патчи и влить в тело, А че надо снимать рса чтоб применять патчи и че такое рса. И как снять рса и пролить патчи, которые тебе больше нравятся?
Заранее спасибо!!!

[SpyHEX]

AJIb6a
Как применить патч.
сами патчи лежат здесь: Патчи Под Motorola C650/c380/c385/v220/v221/v180/

1.Когда хочеш залить звуки на клавиатуре когда нобираеш номер, какой сим надо актевировать и как актевировать и с какой программой

Активировать можно при помощи P2KToolsVS 3.0.8 (Скрытые настройки -> Персонализация -> Использовать wav-файлы для озвучивания нажатия клавиш) и еще нужен патч на озвучку цифровых клавиш, который работает нормально только на 2FR.

[RedLinn]

у меня мотор с650 на поднятии лежит, был убит прошивкой. я его тест-поинтом поднял, перешил, но включаться он не хочет, в бут входит, несколько раз его потом перешивал разными прошивками и монстрами (процесс прошивки идет нормально)- всеравно включаться не хочет - горит подсветка кнопок (когда включаешь и когда заряжаешь) больше тупо ни чего не происходит. что делать? как его дальше поднять?

[qwertyuq]

Вот пробовал восстанавливать С650 через репстудио, итог того что он неделает никаких действий!
Кратко о проблеме:
1)Телефон определяется программами по восстановлению!
2)При пробе в прошитие в F&B получается такое....
3)При зажимании клавиш *# и Кр.Кнопка, он непереходит сам во флеш режим!
4)Программы сами его переводят =)
5) Телефон никак невключается
6)Помогите, подскажите плиз что можно с ним сделать, буду очень благодарен!

[MicK]

RedLinn,
если он у тебя заходит в бут, то попробуй репстудией восстанови пдс и прошей снова, должно помочь
qwertyuq,
тебе тоже самое, но шить лучше Flash&backup 2.62

зы: ещё можно воспользоваться вот этим комплектом ramldr + C650_Rep_Img.rar

Сообщение отредактировал MicK - 11.4.2008, 6:46

[RedLinn]

поднял!!!!!! MicK, спс, жаль плюсануть не могу - мал еще. респекс и уважуха тебе

[qwertyuq]

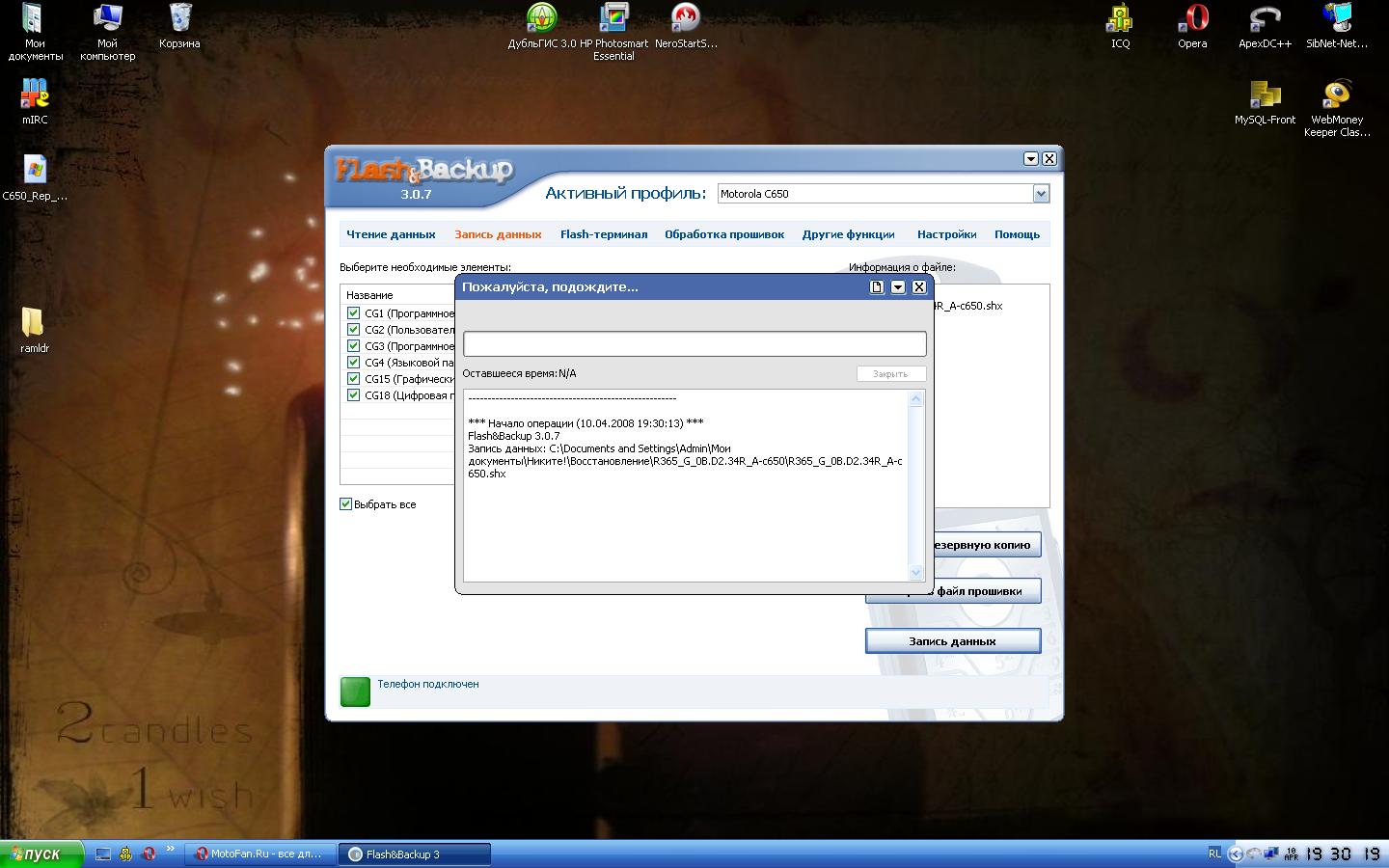

Вроде делую всё правильно, однако вот такая шняга... Что дальше моно предроинять?
P.S. Данная картина стоит всегда!

Сообщение отредактировал qwertyuq - 11.4.2008, 13:07

[MicK]

qwertyuq,
а он в бут норм заходит??? ты пробовал комплект ramldr + C650_Rep_Img.rar ??? если это всё не помогает пробуй тест поинт

[qwertyuq]

qwertyuq,
а он в бут норм заходит??? ты пробовал комплект ramldr + C650_Rep_Img.rar ??? если это всё не помогает пробуй тест поинт

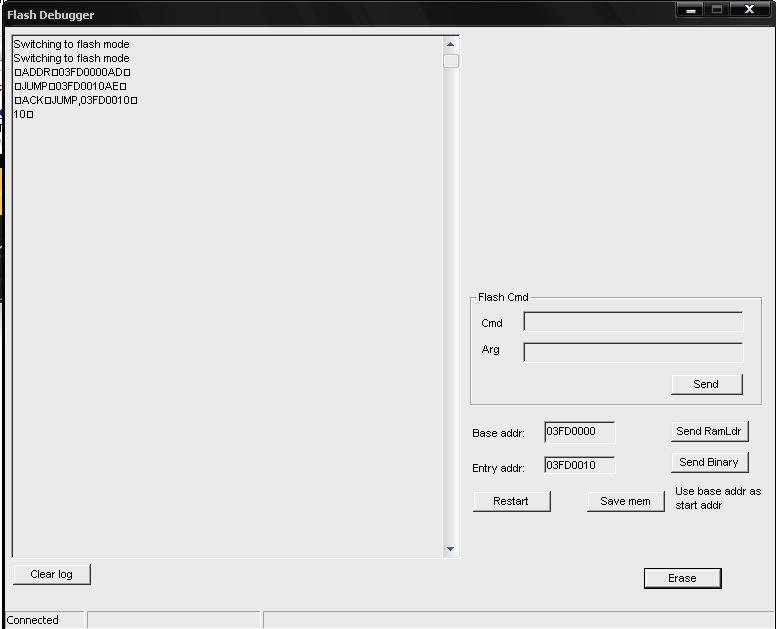

В бут... Если телефон сразу подключён к компу, то бут зависает, а если неподключён, то тогда он его потом спокойно определяет, но не шьёт, и не читает! Шя попробую эту шнягу =)

[qwertyuq]

Собственно зависает на 3 шаге зависает! Что можете ещё посоветовать? Пожалуйсто =)

[MicK]

qwertyuq,
тогда делай тест поинт, это точно поможет

Сообщение отредактировал MicK - 14.4.2008, 13:46

[Krushitel]

Люди помогите неудачно пршил С380 не включается в FleshBackup распознается прошиваешь доходит до "Запись загрузчика и дальше молчит что мне делать. Зарание спасибо.

[qwertyuq]

Да самое главное мне и нехочется его делать =) Походу придётся, но что-то я ... =)

[MicK]

Krushitel,
попробуй репстудией пдс восстановить

qwertyuq,
ну а что делать если ничто не помогает. я б давно тп и всё, тел ожил

[qwertyuq]

Krushitel,
попробуй репстудией пдс восстановить

qwertyuq,
ну а что делать если ничто не помогает. я б давно тп и всё, тел ожил

Да я просто неумею его делать и всё =) Надо поход учится, токо страшно =)

[RedLinn]

qwertyuq,
не, тест - поинт не так сложно как кажется, главное по инструкции и чуть везения (в точку тп попасть )

[ViruZz]

ДЕло такое:КОрче прошивал с650 и выключили свет.Теперь телефон висит в бланке.Пробовал через RepStudio Full программа пишет connect при нажатии Репаир пишет вот что

Код

Phone is in Flash mode - please reconnect it in normal mode
Phone found
Flash mode ok

И никаких действий!При попытке шить через фб 3.07 прога просто виснет!
Рсд лайт 3.8 вообще не определяет ни модель ни imei ни чего!пишет телефон s blank neptune LTE.
Прошил через Рсд лАйт теперь компьютер пишет:Устройство Усб не опознано.Что делеать и возможно ли воскресить этот телефон?

Сообщение отредактировал ViruZz - 19.4.2008, 12:14

[motoLIKEer]

Дело такое, трубка С380, шитый 1000 раз. При открытии Джимма, выронил из рук упал на пол, выключился (выпал аккум). До этого падал много раз без последствий. Теперь не включается вообще, ни просто, ни в во флеш-режим. Если воткнуть кабель ни одна прога его не видит и виндовс тоже - вообще 0 внимания. Если воткнуть зарядку, то загорается клавиатура, только светодиот правой софт-клавиши горит как обычно, а как бы чем дальше от него все остальные тем слабже они светят. Надеюсь всё понятно. Вопрос: Че делать? Никогда не делал тест-поинт, если честно страшновато да и вообще поможет-ли?

[DmT]

motoLIKEer,
Наврятли, скорее всего у тебя механическая поломка. попробуй тп. все равно терять нечего. потом неси в сц. или покупай новую моторолу...

[Krushitel]

Люди на c380 Слител бут что мне делать???
зарание спасибо!!!

Добавлено позже (21.4.2008, 21:31):
Расскажите плиз как делать тп в с380, визде одна тп, а вней тест поинт А и тест поинт В помогите

[motoLIKEer]

motoLIKEer,
Наврятли, скорее всего у тебя механическая поломка. попробуй тп. все равно терять нечего. потом неси в сц. или покупай новую моторолу...

у меня подобная трабла уже была, тоже уронил не включался вообще 0, полежал часок и включился. Щас вот ночь лежит и ничево

[DmT]

Krushitel,
как слетел, после чего?
ТП делается руками, проводами, иголкой...
Подробно написанно в закрепленном посте.

[Pioneer102]

ТОКА что в флэш энд бэкапе3 попытался прошить с650 не помню что стояло, но залил это: R364_G_0B.D1.0BR, теперь телефон ваще не включается. При соединении с компом флэш энд бэкап пишет: телефон подключен, при этом он не понимает что это за тел, даже имеи не видит. РамЛДР2 пишет Коннектед, бут 0200, тел не горит ниче, и думаете что помогло? П2К Тулз ВС без боли перепрошивает его на бэкап сделанный во флэш энд бэкапе перед прошивкой, напомню ни ФБ ниче кроме П2К не смогли перепрошить ждал по1 часу гдето -0 0 эмоций!)))

[DmT]

Pioneer102,
Непонял к чему ты это?
То что в С380-С650 нельзя просто так лить R364 мы и без тебя знали
То что последний P2K Tools умеет работать с flash mode тоже
И что F&B не умеет шить эти телефоны в blank mode тоже

[Fyll'APS]

после восстановления Repair Studio не работает джойстик, то прошейте вот этот флекс:GMIV220011AA106.zip ,а какой прогой его прошивать?

Сообщение отредактировал Fyll'APS - 3.5.2008, 2:03

[DmT]

Во первых это архив и его надо распакавать
во вторых это флекс в формате hs, и прошивается он P2K_Easy_tool или RSDLite

[Fyll'APS]

спасибо а ещё можете дать ссылку на P2K_Easy_tool или RSDLite

Сообщение отредактировал Fyll'APS - 3.5.2008, 8:47

[DmT]

Все Программы выложены на наш сайт https://motofan.ru/soft/

[Fyll'APS]

нашел,хотябы объясните как пользоваться P2K_Easy_tool у меня файл есть

[DmT]

Запускаеш
выбираеш свой тел
идеш на вкладку Flex
Включаеш галку Flex HS
Дважды кликаеш по надписи Double click to open file
Выбираеш файл
подключаеш тел
Жмеш Do Selected Job

[Fyll'APS]

Все спасибо зделал джестик заработал только появилась камера ну все как у с650 а уменя с380 ну я залил свой бэкап все нормально

[DmT]

камеру можно убрать в mma advanced editor

[fedorchumak]

вообщем такая ситуация с С650: вчера поставил на зарядку, сегодня сутра к нему - подсветка горит(хотя его некто не трогал с вечера) а экран не светится, я зажал на красную кнопку - экран посерел и телефон выключилося и все. теперь телефон не включается, не заходит в test_mode(при зажатии *,#,кросной кнопки). при включении ни подсветка ни монитор не загорается. при включении на зарядку - никакой реакции(не пишет "зарядка телефона..."). если вытянуть АКБ - подсветка горит, значит зарядное в порядке и контак в разьеме есть. акум жив.
тело в Random's Developments Flash&backup(v2.62) определяется. я сделал полный бекап и его же восстановил, но безрезультатно(тело так и не включилось, симптомы теже: не риагирует на зарядку, на крассную кнопку). воосстановил бекап сделанный с рабочего телефона(сделаный раньше) - токже безрезультатно.
прошил тело в Random's Developments Flash&backup фуллфлешем C650_C380_R365_G_OB[1].D3.06R. тело так и не включилось(опять не риагирует на зарядку, не риагирует на *,#, краснуя кнопка). лог прошивки:

Код

Разделение прошивки на кодовые группы...
Запись загрузчика...
Запись загрузчика успешно завершена.
Стирание памяти... (Этот процесс не отображается)
Стирание памяти успешно завершено.
Прошивание: Программное обеспечение (1/6)
Прошивание: Файловая система (Flex) (2/6)
Прошивание: Программное обеспечение DSP (3/6)
Прошивание: Языковой пакет (4/6)
Прошивание: Графическое оформление (DRM) (5/6)
Прошивание: Цифровая подпись (6/6)
Прошивка завершена.
Выключение телефона...

затем попробовал восстановить PDS с помощью RepStudio по инструкции HOLMS. но ничего не получилось. я нажал "ОК" удерживая клавиши * и #, но тело не включилось - следовательно зона PDS не восстановилать.
прошил еще раз в Random's Developments Flash&backup но опять безрезультатно.
попробовал с помощью Switch2Blank сделать програмно тест-поинт и перевести в Blank, но опять нечего не вышло(так и осталось: Размещение 0 (S Flash Neptune LTE)).

подскажите пожалуйста что мне еще сделать, чтобы восстоновить С650?

Сообщение отредактировал fedorchumak - 3.5.2008, 19:45

[qwertyuq]

Наконец восстоновил телефон, с помошью ТП! Теперь прошил, тело включается, НО когда ввожу пин код то у меня высвечивается надпись:
Обратитесь Обсуживание Оператор
Что делать? Прочитал в первом посте что типо если неловит сеть телефон, то нужно кое-что сделать, только непонял как работать с SEEM? Если с помошью p2kman, то тело почему-то неопределяется!

[DmT]

fedorchumak,
Очень странно что REPStudio не востановил.
Попробуй ТП.

Добавлено позже (4.5.2008, 12:27):
qwertyuq,
У тебя PDS заблокирванан наверное. Востанови с помощья RepStudio

[qwertyuq]

fedorchumak,
Очень странно что REPStudio не востановил.
Попробуй ТП.

Добавлено позже (4.5.2008, 12:27):
qwertyuq,
У тебя PDS заблокирванан наверное. Востанови с помощья RepStudio

Спасибо, наконец я свой телефон востановил! Надоело с V3i ujyznm ^)

[artik22]

такая история:скачал както раз с утреца свеженький монстрпак(если надо название: Volcanur_14R_by_Mari0),прошил мобилу,непонравилась проша,стал обратно перешивать(на MotoKDE_R365_D3.08R_by_Dimka_and_Osta),вродь как перешилося но тело не врубается.перешил обратно на Volcanur'а тело запустилось норм.потом опять на кде тело не врубается.а потом ни на Volcanur'а,ни на кде и ни на что другое не прошиваеца и не врубается.в бут естественно тож не переходит ,но при подключении зарядки клава горит,и комп на него реагирует что эт тип мотор,но модель фб и др проги не определяют.пробовал тп(неполочилось ).да и думаю без тп мона обойтись.вот хочу восстановить через прогу RamLoader.
делаю все по инструкции:
1)Подключаю тел к компу, запускаю прогу RamLoader. В левом нижнем углу проги надпись Connected.
лог там такой:
Switching to flash mode
2)Жму кнопку Send ramldr и выбираю файл ldr.bin
лог там такой:
ADDR03FD0000AD
JUMP03FD0010AE
ACKJUMP,03FD0010
3)Жму кнопку ERASE чтобы ждать 2-3 минуты когда в строчке лога, появится надпись ACKERASE,Ђ
а там лог такой:
10
не знаю что эт значит.там и времени более часа проходит ниче не меняется.ваще не происходит ничего(((.
если надо то итого весь лог выглядит так:
Switching to flash mode
ADDR03FD0000AD
JUMP03FD0010AE
ACKJUMP,03FD0010
10



плз помогите кто чем может!
З.Ы.там в конце прога ваще зависает неотвечает...

Сообщение отредактировал artik22 - 4.5.2008, 9:35
