В этом разделе буде показана Motorola в техническом плане.
Здесь будут темы про железо телефона.
Как можно улучшить телефон, имея прямые руки и паяльник.
Ответы на вопросы как отремонтировать простейшие поломки в телефоне не неся его в СЦ
Прежде чем задавать вопрос в данной теме настоятельно рекомендую прочитать мануал Железо Е398

Для начала небольшой FAQ или проще говоря ЧаВо и ответы на них:

Q: как правильно называется отвертка которая нужна чтобы разобрать телефон
A: Т6

Q: У меня такой вопрос: можно ли сменить камеру от мотора e398 на какую нить другую, но 1,3 мегапикселя
A: Нет! это не возможно, для того чтобы камера с большем разрешением заработала придется еще перепаять все железо в телефоне обрабатывающее камеру и переписать программное обеспечение телефона чтобы телефон знал что у него новая камера.

Q: У меня телефон Е398 подойдут ли мне запчасти от похожих моделей E790/E798/E1Rokr?
A: Да! Эти телефоны полностью идентичны в части железа и имеют различия лишь в цвете корпуса, внешнем оформлении и программном обеспечении установленном производителем!

Q: как правильно сделать Test Point? можно ли его делать не отрывая металлического экрана?
A: не отрывая экрана можно! единственно что только может не получиться с первого раза попасть через щелку на контакт, как это сделать читаем тут
правильный порядок этой процедуры: замкнуть контакт ТП на Массу (общий провод, экраны), подать питание на телефон (присоединить аккумулятор или переделанный для зарядки кабель), отсоединить контакт ТП от Массы. Все тело в бланке!

Q: В магазинах продают дата кабеля с функцией зарядки телефона, можно ли переделать кабель что идет в комплекте, чтобы через него заряжалось?
A: не только можно, но и нужно! вот схема по которой это делается:
схему можно посмотреть тут
C таким кабелем можно безболезненно перепрошиваться при севшем аккумуляторе и даже без него вообще

Q: хочу переделать кабель но не знаю как правильно подобрать сопротивление, все что попадались были либо с несколькими цифрами или покрашенные в несколько полосок, прибора измеряющего сопротивления нет, как узнать сопротивление таких резисторов?
A: для цифровой маркировки первые цифры это номинал последняя это количество нулей, результат получаем в Ом
например:
473 это у нас 47 и 000 то есть 47 кОм
2472 это 247 и 00 то есть 24,7 кОм
с четырьмя цифрами встречаются относительно редко, это резисторы повышенной точности
если в резисторе присутствует буква R его сопротивление указано в Ом
например:
1R5 это 1.5 Ом

Цветовая маркировка:вот вам электронный декодор цветовой маркировки. просто вводим значения и получаем результат . Гораздо проще .
если на резисторе 4 полоски а не 5 то считаем БЕЗ 3ей цифры ;)
СХЕМА Е398
Версия темы на 02.12.2007 до зачистки

______.rar   ( 260.27 килобайт ) Кол-во скачиваний: 3352

Сообщение отредактировал Igor 06 - 17.5.2008, 9:15

[Alex133]

Zaicevaleksandr,
Какая связь антенны с ускорением? Если сделать направленную антенну, может даже с усилителем, можно поднять дальность связи до сотен метров, но скорость от этого никак не изменится.
Ты можешь приделать к радиоприемнику какую угодно анетенну, но телевизором он от этого не станет.

[JIeXuH]

Zaicevaleksandr,
Какая связь антенны с ускорением? Если сделать направленную антенну, может даже с усилителем, можно поднять дальность связи до сотен метров, но скорость от этого никак не изменится.
Ты можешь приделать к радиоприемнику какую угодно анетенну, но телевизором он от этого не станет.

Вроде какието патчи есть для увелечения скорости

[vertalet]

Эта тема уже много раз обсуждалась, но хотелось получиь ответ.
Мучаюсь с зарядкой телефона, готов уже об стенку кинуть , но терплю привык к своему старечку E398. Приходится изощрятся чтоб его зарядить, подгибать шнур, книги ложить . Контакты чистил, но есть прблема телфон взял БУ напыление стерли, тут такой вопросик можно как-то востановить его(напыление)? Такой вариант не долог быстро окисляется. Друг хорошо разбирается в ремонте телефоно, предложил штекер заменить, но в магазинах нет оригенала только китайские, говорят что их сложно припоять, стоит ли брать и пробывать? Было предложение поставить miniUSB, может попробывать етот вариант? и как вобще он смотрится в телефоне?
Парни очень нужна помощь! Предлжите вырианты выхода из этой ситуации. Все в нем устраивает, а вот с зарядкой проблемы. Хотел (от горя) продать, но кто с такой проблемой купит!

[JIeXuH]

Заточи остро карандаш. И натри контакты им.
На некоторое время должно помочь

[Koshelev]

Где находятся флеш и проц в Е398? (если можно фото)

[Valeo]

Предлжите вырианты выхода из этой ситуации.

Здесь пожалуй один безпроигрышный вариант существует - замена разьема на новый. Только дома это сделать проблематично. Не пожалей лучше немного денег и отнеси в нормальный СЦ. Пусть перепаяют.

[-=M@STER=-]

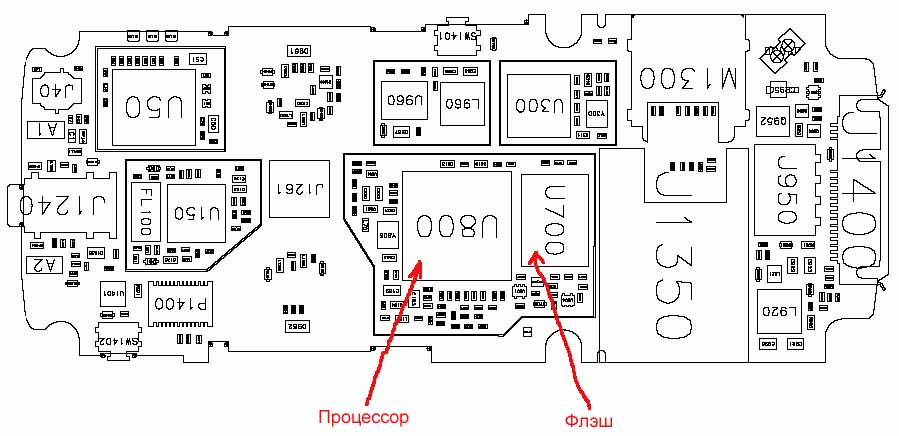

Где находятся флеш и проц в Е398? (если можно фото)

Вот смотри

[vertalet]

Друг предложил поставить miniUSB, говорит что сделает все ОК. Так вот стоит ли пробывать? Напишите мануальчик как сделать, куда разъем лучше поставить,если есть фотографии и схемы. Можно все в личку. Особенно оброщаюсь к тем кто пробывал делать!

[motoracing]

vertalet,
pomoemu eshe ni kto ne stvil na mesto standartnogo gnezda miniUSB no ya toka za tak kak s nim men'she vozni u menya naprimer chtob telo podrubi' telo k kompu nado raz 20 podsoedinyat' shnur a tak vse remya
"ustroistvo USB ne opoznano"
Igor 06
k tebe est' vopros mjno li sdelat' dopolnitel'nie knopki (play/pause,next(>>i) bac(i<<))


Для чего кнопки ? У мнея есть ася стучись.

Сообщение отредактировал Igor 06 - 1.6.2007, 5:16

[CrazyMotor]

Друг предложил поставить miniUSB, говорит что сделает все ОК. Так вот стоит ли пробывать? Напишите мануальчик как сделать, куда разъем лучше поставить,если есть фотографии и схемы. Можно все в личку. Особенно оброщаюсь к тем кто пробывал делать!

Тебе еще хорошо, у меня ваще один контакт отвалился (первый). Заряжаю на внешнем, сделал из подручных материалов
Интересно как туда впихнуть миниЮСБ. И еще, может кто знает зачем 3 контакта, и сколько будет стоить замена контактов в СЦ?

[vertalet]

Можно например вместо гнезда для наушников.
Я спрашивал в СЦ где-то 400р. Так что никто не напишет как поставить miniUSB?!

[xozyin10]

народ кто может помочь перепайвал штекер усб отлетел 4 контакт на плате куда он шел неизвестно

Сообщение отредактировал Igor 06 - 4.6.2007, 7:45

[-=M@STER=-]

народ кто может помочь перепайвал штекер усб отлетел 4 контакт на плате куда он шел неизвестно

Смотри:

[-=M@STER=-]

Такой вопрос:
Как отличить железо E398 от E1? (именно железо, не прошивку) А то мне че то кажется что у меня в корпусе E398 стоит железо от E1.

[AndrewSOAD]

По поводу зарядки - у е398 это болезнь. Отваливается контакт первый. Пайка хреновая. Когда подгибаешь, он прикасается к плате.
Нужно пропаивать!
Я проблему решил временными мерами - просто пригнул его к плате, пока работает, но хреново. То подсветка не гачнет во время зарядки, а еще шум какой то слышен. Да и зарядки почему то не хватает иногда даже до вечера. Но это скорее из-за того что утопил его чуть чуть =)

[EGYAR]

Смотри:

Ему похоже надо знать куда идёт 4й контакт на плате тела а не в усб шнуре

Добавлено позже (6.6.2007, 2:10):

Можно например вместо гнезда для наушников.
Я спрашивал в СЦ где-то 400р. Так что никто не напишет как поставить miniUSB?!

Я ПОСТАВИЛ ВМЕСТО РАЗЁМА ДЛЯ антенны сзади тока слегка ришлось видоизменить корпус подпилить нафилем провода использовал тонкие тефлоновые тока фоток выложить пока не могу потому как цифровик чуть чуть сдох а так пашет фсёё ГУУД

[Zaicevaleksandr]

Люди подскажите пожалуйста, у меня такая проблема: когда я включаю телефон первое что он делает после загрузки приветствия - ПЕРЕЗАГРУЖАЕТСЯ. Потом включается, и вроде начинает работать. Но в любой момент может опять перезагрузиться и причём не рас, подрят перезагружался рас 5 или даже 10. случилось это после его падения (со второго этажа на асфальт). контакты с батареей идеальные не отходят, оссобенно часто перезагружается кодка пытаешься что-нибудь сделать. (типа блютус, джава) помогите плиз.

[Igor 06]

тебе поможет только сц если контакты акума нормальные то скорей всего у тебя микротрещина под микрухой либо на плате

[Zaicevaleksandr]

тебе поможет только сц если контакты акума нормальные то скорей всего у тебя микротрещина под микрухой либо на плате

Ну если бы это была микротрещина он бы не реагировал например на блютус, или на камеру, в основном он реагирует на обнаружение включаемое на блютусе.

[Igor 06]

стоп ты же написал :
когда я включаю телефон первое что он делает после загрузки приветствия - ПЕРЕЗАГРУЖАЕТСЯ. Потом включается, и вроде начинает работать. Но в любой момент может опять перезагрузиться и причём не рас, подрят перезагружался рас 5 или даже 10. случилось это после его падения (со второго этажа на асфальт)
явно микротрещина либо под флехой или процам. ну если хош можешь взять и прошить .

[vnyk]

vertalet, а как вместо гнезда для наушников?


Добавлено позже (7.6.2007, 14:01):
пиши в личку, а то неизвестно когда я еще буду на мотофане.

стучись в асю ко мне поможем

Сообщение отредактировал Igor 06 - 7.6.2007, 7:16

[Горький]

здрасте ) я вижу тут собрались любители в железе поковыряться ) а как на счет того подойдет ли дисплей от Л7 ?? от V635 подходит но всё равно не хватает чего то ))

[EGYAR]

стоп ты же написал :
когда я включаю телефон первое что он делает после загрузки приветствия - ПЕРЕЗАГРУЖАЕТСЯ. Потом включается, и вроде начинает работать. Но в любой момент может опять перезагрузиться и причём не рас, подрят перезагружался рас 5 или даже 10. случилось это после его падения (со второго этажа на асфальт)
явно микротрещина либо под флехой или процам. ну если хош можешь взять и прошить .

прошивка тут наврятле поможет 80% того что микротр а лечится ето в основном тока в сц я правдо таое лечил дома под микроскопом но трешина была на поверхности и возле края микрухи а если меж слоевая только сц

[-=M@STER=-]

По поводу выпайки сборки из схемы для улучшения работы гарнитуры http://supertrubka.ru/forum/showpost.php?p...mp;postcount=53
Саму FL-ку выпаял и как увидел какие там мелкие контакты чуть не повесился
Подскажите как их теперь спаять. Руки прямые, но с таким ювелирным делом еще не встречался.

[Zaicevaleksandr]

прошивка тут наврятле поможет 80% того что микротр а лечится ето в основном тока в сц я правдо таое лечил дома под микроскопом но трешина была на поверхности и возле края микрухи а если меж слоевая только сц

Ты прав пошивка не помогает, но и на счет микротрещины я сомневаюсь, Пытался игнуть и трясти и кидал все равно от таких махинаций с ним ни чего н происходило, а вот раза 3 включишь блятус точно перезагрузится,

[Igor 06]

По поводу выпайки сборки из схемы для улучшения работы гарнитуры http://supertrubka.ru/forum/showpost.php?p...mp;postcount=53
Саму FL-ку выпаял и как увидел какие там мелкие контакты чуть не повесился
Подскажите как их теперь спаять. Руки прямые, но с таким ювелирным делом еще не встречался.

очень просто. ты еще флеху с процам не поднимал вот там тяжелей.
возьми паяльник по меньше ват. заточи жало по тоньше и припайвай к пятокам провода. мощьным паяльником не советую пятоки могут отслаиться.

[EGYAR]

Ты прав пошивка не помогает, но и на счет микротрещины я сомневаюсь, Пытался игнуть и трясти и кидал все равно от таких махинаций с ним ни чего н происходило, а вот раза 3 включишь блятус точно перезагрузится,

Я говорю тут что не делай а сам видимо от проблемы не избавишся тут по телу сц плачет
видимо он начинает работать с модулем блютулс и гдето обрыв вотон и уходит в перегруз

[-=M@STER=-]

очень просто. ты еще флеху с процам не поднимал вот там тяжелей.
возьми паяльник по меньше ват. заточи жало по тоньше и припайвай к пятокам провода. мощьным паяльником не советую пятоки могут отслаиться

Спасибо, уже сделал. Довольно таки не плохо получилось. Звук стал громче и на басах перестал хрипеть.


всегда рад помочь

Сообщение отредактировал Igor 06 - 13.6.2007, 9:58

[pr1zrak_46]

увидел на первой странице что можно сделать и усб кабель зарядку для телефона , как такое провернуть? что для этого надо?

[BackgaMan]

увидел на первой странице что можно сделать и усб кабель зарядку для телефона , как такое провернуть? что для этого надо?

Читай тут Зарядка через дата кабель

[EmiteR]

Все, он умер окончательно... мой моторчик...
Пару дней назад он очень сильно полетел по лестнице... корпус вдребезги... 3 дня он у меня лежал на операционном столе, я его пытался воскресить... Потрескивал периодически, пару раз включился, но как только начинал играть мелодию - сразу вырубался... Снял экран блока процессора и флехи и увидел микротрещину, точнее не микро а мега... При дальнейшем рассмотрении выяснилось, что она к тому же еще и не один слой задела...

Возникает следующий вопрос: у меня в теле были очень важные номера. Ну просто очень важные! Реально ли их восстановить?

ЗЫ сразу говорю - из бекапа восстановить НЕ ПРЕДЛАГАТЬ, я удалил давно все бекапы. Остался единственный за 21.01.2006, в котором этих номеров нету...

Может можно мою флеху в другое тело впаять? или собрать какое-то устройство для чтения флехи с компа?

[BackgaMan]

Может можно мою флеху в другое тело впаять? или собрать какое-то устройство для чтения флехи с компа?

Врядли такое возможно, легче наверное мего трещину запаять!

[EmiteR]

BackgaMan, ты просто не видел ту трещину... Марианская впадина, йоптваю...
Задето внешний и два внутренних слоя... Боюсь, что еси эта трещина возле проца, то и сам проц мож быть задет... Хотя, если тело врубалось, то проц стопудово цел... Но как ее заделать?..

У меня еще походу подозрения, что, кроме всего, что-то с контроллером питания. У меня уже очень давно выпаяна стекляха (Q921), ее контакты замкнуты так, что тело работает без нее. Но когда вставляешь батарею - щелкают динамики, при нажатии на кнопку включения - тоже щелкает. И пока оно щелкает, тело не врубится. Вот когда оно перестает щелкать, то тело врубается. (Бывало, идешь по улице и лихорадочно нажимаешь на эту кнопу минут 5)
Сейчас же, если тело полежит без аккума часа 2, то при еего вставлянии слышен щелчек, начинаю нажимать на клавишу включения - пару щелчков и потом скоко не нажимай - оно больше не щелкает, но и не врубается, вынимай батарею скоко хочешь, оно уже не будет щелкать и врубаться. но начинает крется контроллер, я это чувствую даже на клаве, она заметно теплеет, батарея начинает очень быстро разряжаться, напруга на ней (вставленной в телефон) становится 1,6. Жрет в таком режиме очень много, батарея уже за 15 минут из полностью заряженной становится нулевой, а клава нагревается достаточно заметно...
Хотел бы знать, возможно ли это исправить?.. Телефонные номера там действительно бесценные! Без них я не проживу и могу вылететь с работы.
Или все же ремонт будет более бесценным чем эти номера?..

[Alex133]

EmiteR,
Извини за пинок по больному месту, но как получилось, что телефонная книга у тебя не слита на комп, а еще лучше на два, да еще в паре разных программ на каждом? Как же можно держать важные номера только в телефоне?
Если информация важная, могу только посоветовать чисто теоретически, найти программатор, выпаять флешь и слить содержимое программатором. Получится тот же бэкап, что и через флешбэкап.
У меня на работе сейчас похожая ситуация с контроллером РАИДа, пока не нашли нужного переходника для флешки, ищем.

[EmiteR]

Да все наперекосяк...
Я последний раз сливал бекам в апреле. После этого у меня тело уже не конектило к ЮСБ изза все тех же злополучных отслоившихся дорог. 26 апреля купил себе новый телефон, все номера слил по блютусу, а Е398 отложил в шухляду и благополучно стер с компа все, что связанно с ним.
2 мая меня отпи...дили и забрали телефон. Карточку я восстановил, вернулся к Е398, в котором были эти номера, я их не стирал.
Бекап справочника слить не мог с тех пор, т.к. ЮСБ безнадежно потерянно, а айтюнса с бекапом справочника нету. да и тело не пропатчено для передачи левых форматов файлов.

Пасиб тебе за совет! Буду у знакомых искать программатор... А что еще к не му надо? Переходник? А какой программатор?

ЗЫ сегодня занимался телом. Трещину с горем пополам прозвонил и обошел по схеме проводками. Повреждено было 4 дороги, из них 3 внутренние. Хорошо, что ни одна не шла на проц... Но...
Остался баг с контроллером питания... Суть его в следующем:
Когда вставляешь аккум в тело, слышен стандартный щелчек. Потом с каждым нажатием на кнопку питания тоже слышны щелчки. Когда они прекращаются (раньше телефон в таких случаях включался), то тело не подает никаких признаков, только начинает сильно грется контроллер питания. Когда же просто вставить аккум, не пытаясь включить, то контроллер питания греется чуть-чуть, не больше 37*
По всей видимости, что-то стоит между контроллером питания и процом. Контроллер вроде и врубается, но, такое чувство, что питание не доходит до проца, где-то замыкание... Но вот где?..

[neon-p]

Здрвствуйте уважаемые мотофановцы.Читал на форуме,что в Е398 можно сделать разъем мини-усб.Подскажите как это чудо сделать!А то я уже себе все нервы истрепал стандартным кабелем...

[Alex133]

neon-p,
Где ж ты такое читал? Лично я видел только такие же вопросы, а как это сделать?
Никаких ответов не было.

[граф де ла Фер]

neon-p,
вот здесь глянь. По-моему, инфы вполне достаточно.

можно но будет не очень удобно
неудобства:
1) в том что паять разъём прийдется контактами к верху и соединять с платой его проводками
2) второе это то что нельзя будет отключить зарядку...
3) методика 4+5 контакт тоже пропадет если не придумаешь чего...
4) останется дырка в телефоне так как mini usb по размерам меньше

проще говоря сам хотел так сделать так как сломался разъем но купил сегодня все же тот который задумала моторола
завтра перепаивать буду

Цитата(Свирепый Хомяк @ 14.5.2007, 18:18)
"Помойму новый паять нет смысла... ситуация повторится скоро... было такое... Я теперь на миниЮСБ перепаял... вот только надо это правильно в корпус интегрировать и зарядку от компа наладить... Контакты если паять то чем то диким надо... У меня с разьемом тож были проблемы... я тож загибал штекер вниз... но как я не припаивал дольше месяца эти контакты не держались... все равно потом отваливались... в пезультате многократной пайки отвалилась дорожка от второго контакта... поэтому советую сразу что-то новое придумать что на дорожки нагрузки не дает... Родной разьем ненадежен в этом плане... он разбалтывается быстро... короче miniUSB рулит... ток вот как бы его аккуратненько его интегрировать...
А контакты... контакты...
Крайний контакт, а это первый типа, типа это земля... черный провод к нему идет от зарядника... между первым и 2-м у мя на заряднике шол резюк на 27 кОм вроде... ну а третий - красный провод.... вот..."

ну вопервых если припоять новый а не тот что был у тебя разьем проблем не будет долгое время поверь мне многим я так сделал и пока ни кто не обращался с проблемой повторно.
насчет отваливания дорожки просто ты температуру пайки неправильно выбрал .лично я пояю воздухом а пластмассовые детали ик лучами и дороги не отваливаются.
а насчет miniUSB ничего сложного его припоять нет главное найти место в телефоне и взять с miniUSB всеголишь 2 контакта + и корпус и повесить резюк между корпусом и средним контактом зарядки. а вы тут развели целую демогогию . насчет места для miniUSB то искать его лутше в верху тела , но опять же придется резать корпус и заливать разьем чем нибудь для лутшего крепления. а это гемор и припоять новый разьем за 1-2 уе гораздо проще и надежней

Можно например вместо гнезда для наушников.
Я спрашивал в СЦ где-то 400р. Так что никто не напишет как поставить miniUSB?!

Я ПОСТАВИЛ ВМЕСТО РАЗЁМА ДЛЯ антенны сзади тока слегка ришлось видоизменить корпус подпилить нафилем провода использовал тонкие тефлоновые тока фоток выложить пока не могу потому как цифровик чуть чуть сдох а так пашет фсёё ГУУД

[Igor 06]

EmiteR я тебе посоветую для начала поднять передачик если контролер перестанет греться то проблема в нем. если не поможет то заново зареболить контролер и ли попробовать поставить новый. сколько потребляет тело если просто вставить акум не включая тело
на счет флешки то посоветовал тебе перепаять флеху в другое тело. конечно чтоб это все сделать нужны прямые руки что у тебя имеется и паяльная станция

[neon-p]

Мне бы схемку что и куда паять мини-усб.дайте пожалуйста.
