Железо Motorola U6/L7/V360/V3i/V3r, Вопросы касаемые железа телефонов Поделиться Опции

[Smoke8723]

Прежде чем задать в этой теме вопрос !

Прошу убедится (это не касается естественно тех у кого телефон совсем не включается) что у вас действительно железо!
Это делается просто, прошиваем полностью (не конкретные кодовые группы, а именно все код.группы) телефон, как минимум 3-мя - 5-тью, разными прошивками!

За проделанное с Вашим телефоном я и администрация отведственности не несем!

Если Вы пишете сюда, значит Вы готовы к самостоятельному вмешательству в железо телефона.
Есть прямые руки, четкий глаз, и умение держать паяльник в руках.

В данной теме я предлогаю рассматривать вопросы касаемые железа телефонов.
Возможные неполадки, выявление неполадок и непосредственно ремонт если таковой возможен в домашних условиях.
Сразу оговорюсь, в большинстве случаев ремонт в домашних условиях невозможен, я как работник СЦ, постараюсь максимально доступно все объяснять, и помогать.
В теме не разбираются вопросы софта!
В этом закрепленном посте, постараюсь собрать частые неполадки и их решение.
Пост будет пополнятся, если есть желание помочь, милости просим, но прошу не советывать если не знаешь! - за это буду наказывать, вплоть до бана.

Вопрос\ответы

Как описать проблему:
Описывайте проблему как можно полнее, помните важны даже мелочи.

Что нужно для ремонта:
В большинстве случаев, постараюсь минимизировать набор необходимого и свести его до того что есть под рукой.

Обязательно уметь паять?
Все зависит от непосредственной поломки.


Некоторые сокращения

КЗ - короткое замыкание
КП - контролер питания телефона. BGA микросхема перепай в дом условиях невозможен.


Схемы:
l7_schem.rar
v360_schem.rar
v3i_schem.rar
v3r_schem.rar
u6_schem.rar
Connection problems

Начнем потихоньку...
1) Комп не видит телефон, не заряжается:

Spoiler:

комп не видит телефон на примере L7

Smoke8723:

По D+ D- стоит катушка и нулевые резисторы, скачай схему, они там обозначены как R525, R526, их нужно проверить, возможно они и фильтр сгорели, визуально это может быть не видно.
Если обрыв, вместо них кинуть перемычку.
Также, прозвонить на кз VR524,VR523, если кз, то удолить их( можно просто аккуратно оторвать).
Проверить это, возможно в этом причина того что не определяется компом.

VR523 КЗ - Важный фактор! Так как КЗ быть не должно!
Расположение R525 и R526 найти не удалось, покажи на схеме пожалуйста
зы Паять умею
----
ААА, всё, ничё не надо, отпаял я его (VR523), и комп его увидел, он с питанием связан оказывается был, конечно 5в на корпус это серьёзно ... )
СПАСИБО ! ! !
зы Даже зарядка вроде идёт (зарядник будет проверю)

Сообщение отредактировал Chumaster59 - Вчера, 13:04

В архиве Connection problems я привел варианты проверки для V3i/V3r/L7/V360. Все в картинках и думаю понятно.
Там конечно изложены не все варианты когда комп не видит телефон, нет зарядки телефона, но самые простые и основные, которые думаю любой сможет выполнить в домашних условиях.
В дальнейшем думаю сделать Connection problems 2, там уже будет более углубленно и с перепайкой элементов.
Connection problems

[close]

Делаем зарадник (Распиновка, хитрости)

Пост не закончен.

Сообщение отредактировал Smoke8723 - 13.3.2013, 9:47

[Сhez]

Возвращаюсь к моторолкам) Восскресил практически свою л7. Такой вопрос появился... Переломан кабель на антену, который идет от главной платы к плате с клавиатурой. Как можно его отремонтировать в домашних условиях? или же как сделать, чтоб сеть ловила лучше. Сеть ловит через раз. на улице норм - в доме нет сети...

[Ragnatulagan]

Проблема с буковкой М решилась ампутацией светодионов под ней)

[HiperTreding]

С какого телефона подойдёт КП на V3i?

[leif]

привет! срочно нужно отремонтировать razr v3i - упал на кафель, не включается (( я знаю лишь одно место в мск, где ремонтируют - царицыно, но это далеко. есть еще точки ремонта? спасибо!

[g.lexa]

в общем сразу к делу, делал тп телефону v3r сделал репаир ПДС и бута и он у меня наконец то вылез в бут, но в буте написано бетери лов, короче сдох аккум, ( я заряжаю аккум самодельным зарядником, зарядник от нокии и два крокодильчика на конце) не стал ждать и подсоединил зарядку на прямую к плате и по глупости хотел сделать ТП вставил перемычку( а про то что зарядка уже идет забыл и передержал перемычку, тел подох комп не видит а плата греется( ТП я делал возле шлейфа, а греется
U700 и U800 а что там так греется е знаю либо кандер или резистор или сама микруха U800? кто нибудь может сказать про это?

[-RPG-]

g.lexa,
доигрался, скорее всего не перемычку передержал, а спалил проц/флешку, ю800/ю700 соответственно, один из средних контактов аккума идет напрямую на них, может крокодилом случайно коснулся, в итоге кз. За подробностями сюда

[JIEXA159]

Где находиться контролер питания на Motorola v3i ?

Добавлено позже (15.12.2012, 13:00):
еще вопрос я заказал этот телефон из китая он восстановлен ,я так понимаю если у иеня сломан контролер питания мне проще плату купить другую ,подойдет ли она к телефону???

[Fenja]

Где находиться контролер питания на Motorola v3i ?

Тут

V3i_schematics.rar   ( 1.14 мегабайт ) Кол-во скачиваний: 153

я так понимаю если у иеня сломан контролер питания

С чего бы?

мне проще плату купить другую ,подойдет ли она к телефону???

Если плата от V3i, то подойдет

[JIEXA159]

Где находиться контролер питания на Motorola v3i ?

Тут

V3i_schematics.rar   ( 1.14 мегабайт ) Кол-во скачиваний: 153

я так понимаю если у иеня сломан контролер питания

С чего бы?

мне проще плату купить другую ,подойдет ли она к телефону???

Если плата от V3i, то подойдет

батарея сильно быстро садиться за 1 день,заряжается очень долго часа 3

[Fenja]

заряжается очень долго часа 3

Это нормально.

[JIEXA159]

заряжается очень долго часа 3

Это нормально.

нормально то что держит часов 8,вставляю в другой V3i 3 дня спокойно держит и это вы называете нормально?

[Fenja]

это вы называете нормально?

Хм, я разве писал про время работы?
И да, повышенный разряд батареи - это не обязательно КП.

[JIEXA159]

это вы называете нормально?

Хм, я разве писал про время работы?
И да, повышенный разряд батареи - это не обязательно КП.

что еще может быть??? батарею другую ставил

[MOROROSCHKA_SL.]

leif,
чё, совсем не включается? или хоть какие-то признаки подаёт?

[Fenja]

что еще может быть?

Да любой элемент схемы. Там же не один КП. Обязка КП, пробитый резистор, дорожка поврежденная.

[JIEXA159]

что еще может быть?

Да любой элемент схемы. Там же не один КП. Обязка КП, пробитый резистор, дорожка поврежденная.

надо на диагностику кинуть???

[Fenja]

Я бы отнес в СЦ. Но есть вероятность, что ремонт обойдется в стоимость телефона.

[JIEXA159]

Я бы отнес в СЦ. Но есть вероятность, что ремонт обойдется в стоимость телефона.

ага еслиб он у нас был))) ну я же говорю проще новую плату купить и все)

[Jart9]

Привет всем. Проблема такая, телефон л7. Садит батарею за полдня, батарею менял. Омметром замерил + и - показывает КЗ 360 Ом, неполный конечно, иначе телефон вообще не включался бы. Прошивка родная, тел не падал, не утопленник. Тут явно в железе дело. Сам телефон работает нормально, звонки и прочее тоже норм, а еще с флехой проблема. Флеха 2гиг, пишет что нужно отфарматиравать, делую формат, пишет сбой. На компе нормально делает формат. С КЗ в какую сторону копать? С флехой мне кажется что прошивка не поддерживает. Прошивка родная R4513_G_08.B6.DBR_RB, FLEX - GSTL7T675CD104

[igoripp]

Jart9, Совершенно верно, стандартная прошивка подерживает карты памяти вплоть до 1гб.

[Jart9]

Jart9, Совершенно верно, стандартная прошивка подерживает карты памяти вплоть до 1гб.

Тогда на какую мне лучше перейти?

[Fenja]

на какую мне лучше перейти?

Есть вроде только 2 прошивки с поддеркжой карты 2ГБ
Mpx L7
ОБНОВЛЕНИЕ! Zver v1.3 на основе R4513_G_08.B7.E0R_RB

Садит батарею за полдня, батарею менял. Омметром замерил + и - показывает КЗ 360 Ом

Ток потребления какой?

[Jart9]

на какую мне лучше перейти?

Есть вроде только 2 прошивки с поддеркжой карты 2ГБ
Mpx L7
ОБНОВЛЕНИЕ! Zver v1.3 на основе R4513_G_08.B7.E0R_RB

Садит батарею за полдня, батарею менял. Омметром замерил + и - показывает КЗ 360 Ом

Ток потребления какой?

упс... не замерял. хорошо сегодня замерю, посмотрим сколько покажет.

[Jart9]

данные такие: 220-190 мА при включенном экране, при погасшем 120-90. ниже не падает.

[Fenja]

Jart9,
это может быть акб, кп, чуть влаги попало вовнутрь.. да много в принципе из за чего...

[Jart9]

Jart9,
это может быть акб, кп, чуть влаги попало вовнутрь.. да много в принципе из за чего...

акб менял, думаю что кп, хотя и возможно кондер выбил.

[esperranza]

Какой диаметр бга шариков нужен для перепайки микрухи ати в Л7?

[Smoke8723]

Jart9,
это может быть акб, кп, чуть влаги попало вовнутрь.. да много в принципе из за чего...

акб менял, думаю что кп, хотя и возможно кондер выбил.

Jart9,
это может быть акб, кп-мало вероятно но может, чуть влаги попало вовнутрь.. да много в принципе из за чего...

это может быть и кондер, и не один кондер, и не кондер а много чего. в ждушем режиме, с сим картой, тел потребляет 0-15 мА, это норма. У тебя слишком завышенное потребление как ты видешь. Тел разбирал? Если смог замерить потребление то и это сможешь, разбирай, включай тел без сим и бошки (верхней части), и смотри потребление... если без бошки оно упадет в норму или приблизется уже можно будет сделать выводы.

Какой диаметр бга шариков нужен для перепайки микрухи ати в Л7?

даже не думал об этом, BGA пастой катаем. могу только сказать что шаг трафарета 0.5

Сообщение отредактировал Smoke8723 - 13.3.2013, 10:08

[Jart9]

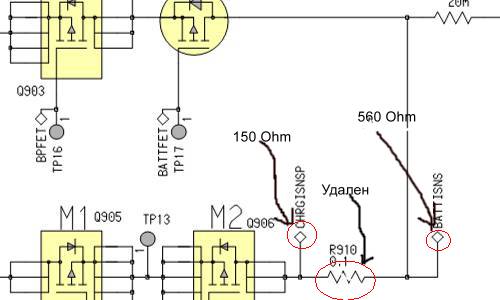

Ну что ж попробую без сим и башки. Кстати, недавно опять его разобрал и заметил что КЗ показывает жоэтих двух стеклях Q904 и Q906. Ниже прикрепил изображение. Удалял резюк между ними, все равно показывает КЗ.

[Kagazar]

Имеется двое пар наушников, одни оригинал с телефоном моторолы шли, а другие покупал уже сам т. к. оригинал перестал работать. Хочу собрать из двух одни.

1

[close]

2

[close]

3

[close]

4

[close]

5

[close]

6

[close]

Помогите разобраться что куда паять!

[Fenja]

Kagazar,
Гарнитура

[Prinz]

Нет звука в динамике (в спикерфоне есть).., заменил динамик - та же картинко.., подскажите, где копать?

[MOROROSCHKA_SL.]

Prinz,
в Gain_Table и Param_Table, естесстно)

[Prinz]

Prinz,
в Gain_Table и Param_Table, естесстно)

Если не трудно, ткни мордой, плиз )

[Fenja]

Prinz,
Родные файлы L7/v3i/v360/v3r
Или через прогу MotoSound, там есть оригинальные файлы для всех моделей и возможность настройки.

[andru6ock]

есть сабж, но в нем нет места (гнезда, паза, слота - как угодно) под сим-карту. Телефон был корпоративный - сеть PEOPLEnet, Украина, дело было в 2009г.
есть шанс как-то отвязать?

[Osta]

вы о чём говорите? cdma-телефон какой-то?
ищите здесь CDMA аппараты

[toshik1]

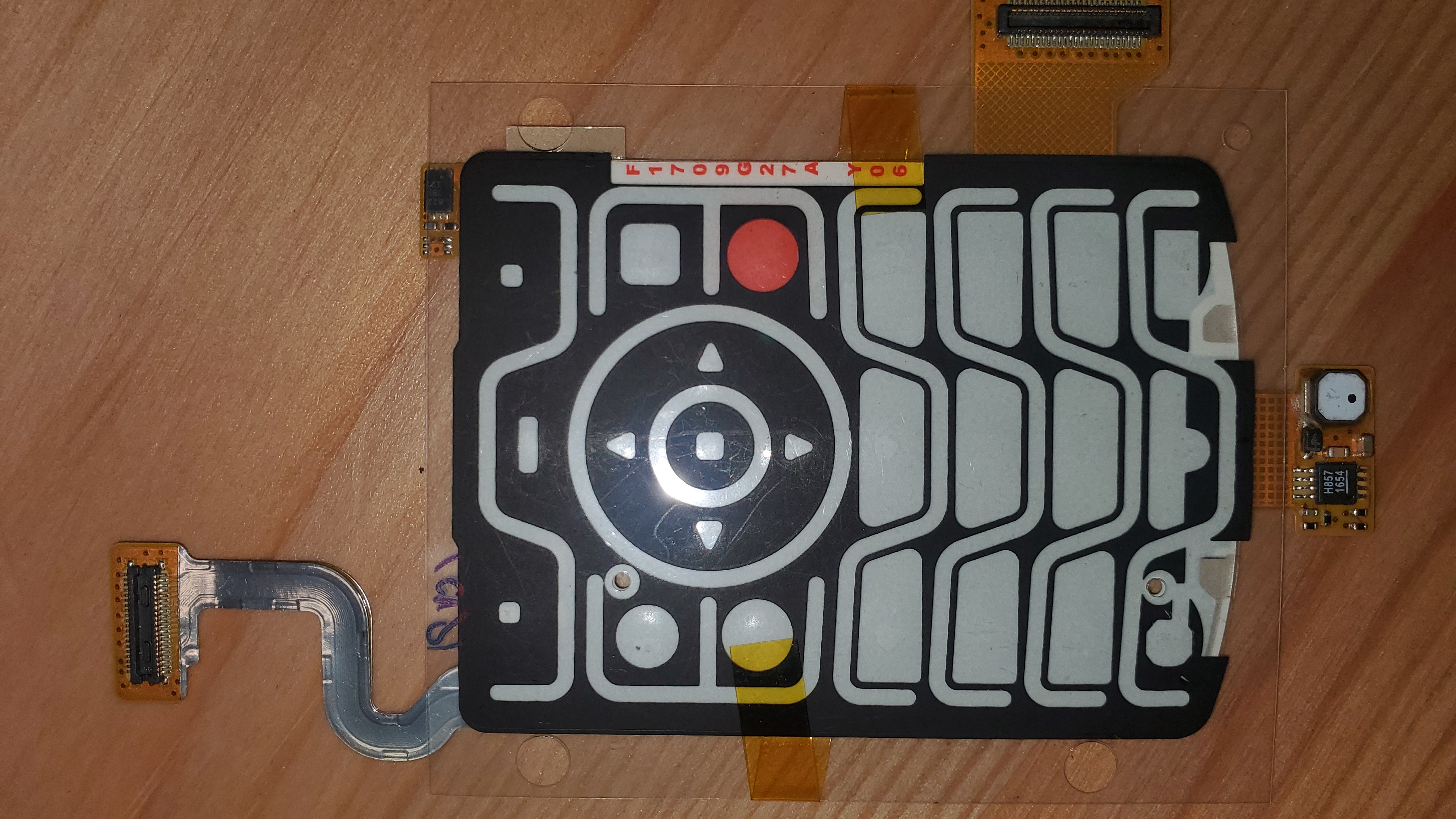

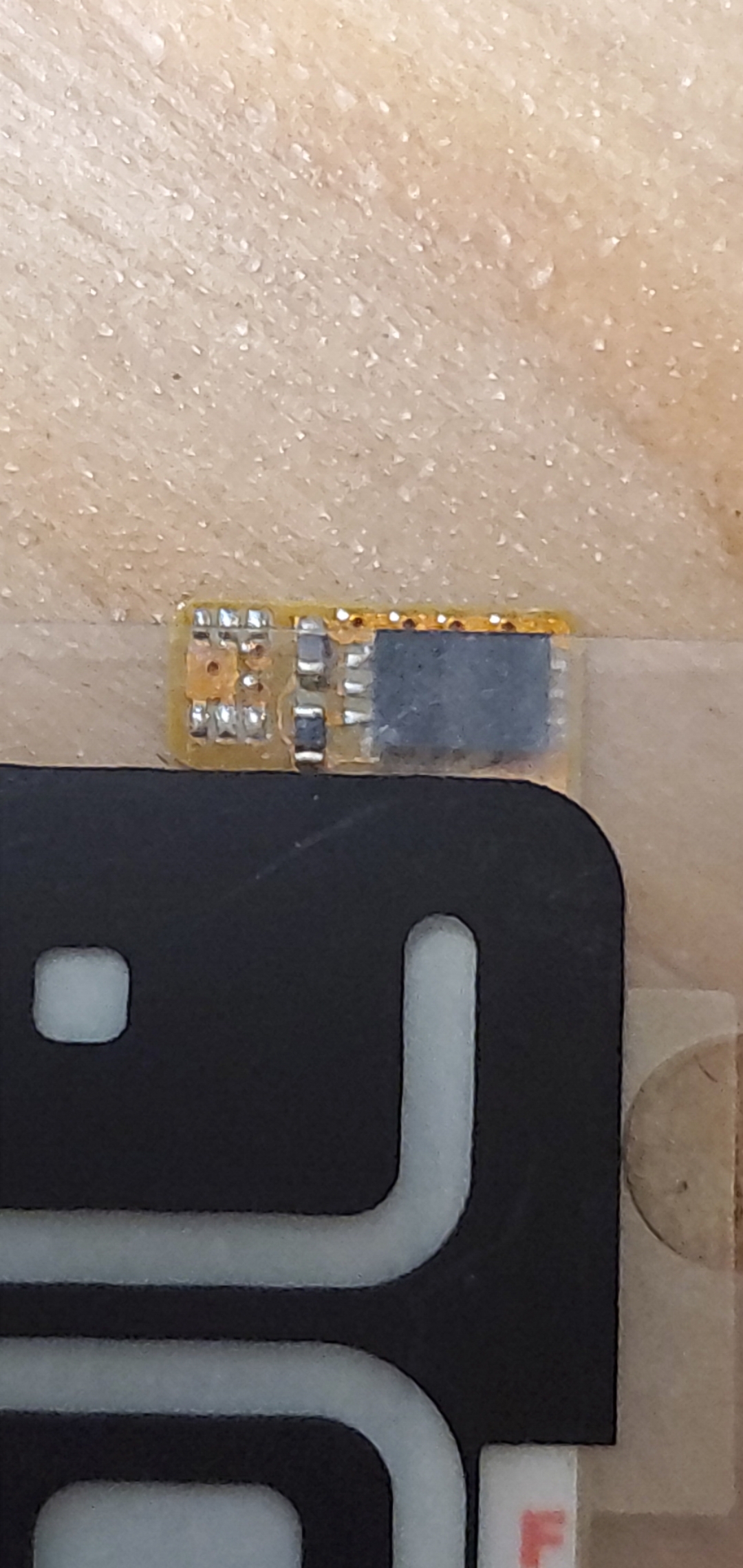

Купил на Алишке шлейфик V3i, долго и нудно шел, в правом верхнем углу на плате не хватает малюсенького шестиногого элементика, это нормально?

[MOROROSCHKA_SL.]

toshik1,
Не уверен, но это должен быть датчик холла, определяющий положение флипа. Или, может быть, датчик освещенности. Что-то из этого

[toshik1]

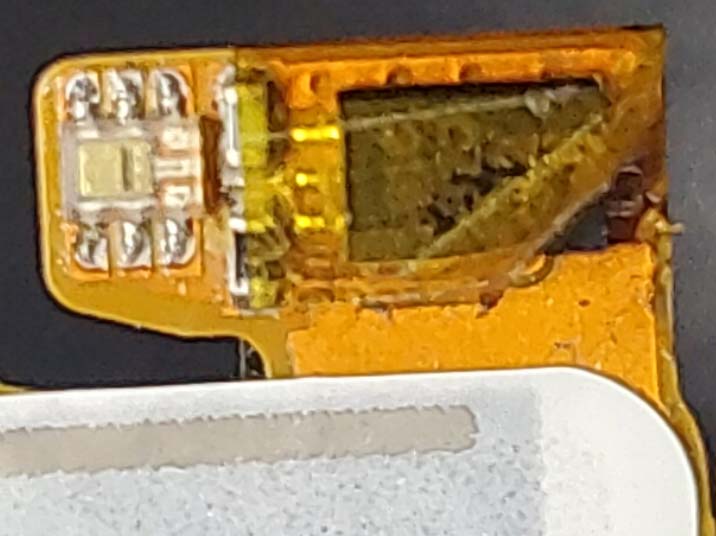

Т.е. шлейф некомплектный? Вроде датчик Холла черный чип правее, вот фото оригинального шлейфа похож на фотодиод о 6 ногах, перепаивать его на новую плату? Сдуть то я его сдул, а вот припаять на новое место что-то не соображу как, сильно маленькая деталюшка... Пытаясь припаять 3 раза ронял его на пол, когда искал матерился так, что у собаки в соседней квартире случилось нервное расстройство :-)

Сообщение отредактировал toshik1 - 10.6.2020, 3:46
