Поднятие Телефонов C380/c650/v180/v220/c390, ... после ВСЕХ неудач - восстановление Поделиться Опции

[HOLMS]

Инструкция по поднятию "мертвых" телефонов моделей С380,С650,V180,V220:
Все Программы выложены на наш сайт https://motofan.ru/soft/

ОБЯЗАТЕЛЬНО ПРОЧИТАЙТЕ ПОЛНОСТЬЮ!!!

Скачать и почитать в off-лайне [OFF]осторожно, много весит!!![/OFF]

Если телефон определяеться во Flash&Backup , то сначала попробуйте
1. Залить свой бекап телефона
2. прошить полную прошивку отсюда Прошивки
Лучше всего подключать телефон так :
1. Вытащили батарею на 2 минуты затем вставили её в телефон
2. Подключили USB кабель к компьютеру, потом подключили зарядное устройство к телефону
3. Одной рукой зажали кнопки * # , второй нажали красную кнопку
4. Прога написала "подключён" - выбрали полную прошивку и шьём.
_____________________________________________

Восстановление зоны PDS с помощью Moto Repair Studio

Скачиваем прогу Moto Repair Studio скачать
Скачиваем прогу Flash&Backup скачать

1. Подключаем телефон. Запускаем Moto Repair Studio
2. Выбираем свою модель телефона в проге.
3. Жмем кнопку Repair (восстанавливаем PDS)
4. Появляется окно, в котором написано, что нужно нажать "ОК" удерживая клавиши * и #.
   ВНИМАНИЕ!!! Обязательно удерживайте клавиши * и # нажатыми пока тело отключится, через пару секунд снова включится (всё это время держим кнопки * и #) и только после того, как телефон снова включится, кнопки можно отпустить. Если вы отпустите кнопки раньше срока, программа не восстановит PDS.
5. По окончании процесса, закрываем Moto Repair Studio
6. Запускаем Flash&backup.
7. Удерживая * и # , нажимаем "вкл."

И прошиваем любой монстр (fullflash) для данной модели телефона! Прошивки
Включаем телефон... Всё!
__________________________________________________________________
Если после восстановления не работает джойстик, то прошейте вот этот
флекс GMIV220011AA106
Чем и как устанавливать флексы?
_____________________________________________________________________
Если не ловит сеть, то заливаем вот этот seem: 0145_0001

0145_0001.rar   ( 166 байт ) Кол-во скачиваний: 11440

Также, опционально, можно пролить калибровки. Смотрим про них тут

_____________________________________________________________________
Если тел совсем никак не коннектится или не вкл. во флэш-моде, или ещё какая другая проблема, то поможет тест-поинт:

С65х - С38х и С39х - V18x - V22x -
После тест-поинта восстанавливаем телефон при помощи Repstudio.

Как делать тест-поинт

Снимается корпус, отжимаются зажимы клавы и держателя, выкручиваются шурупы (4 штуки - желательно спец. отвёрткой (звёздочка №6)- будет намного легче и правильнее)... Самое сложное - снять экран с блока миросхем. Надо аккуратно иголкой подковырнуть крышку и снять её - я поначалу ковырнул на плате у основания - чуть не зацепил дорожки.
Затем - плюс батареи на соответств. клему тела. Минус - я через тумблер - тож на клему минус. И 3-й контакт тож на оставшуюся клему.
К батарее прицеплялся крокодильчиками, к клемам просто провода прикрутил.
Заетм иголкой с одетым в ушко тонким проводом и крокодилчиком на конце замыкаются указааные на рис. точки. USB должен быть воткнут изначально, аккуу полон, зарядку подсоединять нельзя (Als: можно юзать usb с подзарядкой)

Иголкой с одетым в ушко проводом и крокодильчиком на его конце, прицепеленным на корпус/землю (проще всего зацепленным на корпус вибро-моторчика) замыкаем то, что на рисунке, тумблером врубаем питание (иногда может потребоваться выкл. питание и снова включить) - и видим, что есть коннект.
  Всем удачи!

Если ничего не помогло, то скорее у телефона механическая поломка, не мучайте себя и других, а несите свой труп в СЦ!

************************ +++ ************************
Добавлено Osta Делаем Тест-Пойнт- 2
************************ +++ ************************
Тест-пойнт Test point (дословно "тест точка") -
процедура инженерного обнуления памяти телефона, стирание флеш накопителя,
на который записаны прошивка, настройки, данные. Не уничтожаются при этом
номер IMEI телефона, калибровки сети. Причины, вызывающие необходимость
сделать эту процедуру-Рубикон :

1. телефон полдня на разных компьютерах с драйверами пишет " Устройство ЮСБ неопознано"
   ([off]наиболее рапространённая, иногда просто хватает полностью зарядить батарею[/off])
2. Экран телефона черный и/или горит в полнакала клавиатура
3. Программы-прошивальщики пишут "Ошибка №10" или виснет на нескольких %
4. Программы-восстановители пишут "Erase failed"
5. Расширяем познания в убивании/восстановлении телефона :-)

Ну, чтож, залезем внутрь телефона своими корявыми... Нам будет нужно:

1. телефон, компьютер, ЮСБ-миниЮСБ шнур
2. отвёртка маленькая звёздочка или маленькая прямая на 1,4 mm
3. скотч или изолента
4. провода мелкого сечения (типа телефонных) - 4 штуки оголённый по концам
5. крокодильчики или скрепки - 4 штуки

Цель : добиться с чистой флешкой нормального коннекта в программах
Тактика : подача тока в 3,6V при замкнутой цепи test->земля (V18x V22x C65x) или test1->test2 (C38x C39x)
вOstaновление через Test Point на примере С650:
1. Снимаем заднюю крышку и батарею (телефон думает, что его просто проветривают :-))

2. Вытягиваем внутренность из передней крышки путём её растягивания в стороны и смещением вниз

3. Отделяем блок кнопок разжиманием 4 боковых защелок (по 2 на сторонах)

4. Раскручиваем четыре шурупа

5. Отделяем защелки и снимаем нижнюю панель . потом присоединяем назад клавиатуру
(нам же надо будет держать нажатыми кнопки * #
6. Переворачиваем и отделяем крышку, закрывающую точку ТП , нежно отвёрткой

7. Присоединяем 3 провода к разъёму куда прилегает батарея и к вибромотору провод с иглой

8. Присоединяем USB-шнур телефон<->компьютер , запускаем RepStudio , выбираем в ней C650
9. Теперь вставляем иглу в точку ТП и подсоединяем провод к +, 1-2 сек и убираем иглу

10. Программа RepStudio написала :

Код

DevIOCtl fail
Phone found

у вас могут быть другие надписи , нажимаем Repair и она пишет

Код

Flash mode ok
Send loader failed
Exec loader failed
Erasing phone, please wait...
Erase done

и предлагает нажать и держать нажатыми кнопки * #
(так и делаем, подложив под нашу конструкцию возвышение, чтобы эти кнопки можно было нажать)
Если написано не Erase done , то вновь отсоединяем провод от +, ставим иголку в ТП и присоединяем +

Код

Repair completed successfully
Shutting down phone
Now powerup phone in flash mode (with * and # pressed) and flash it with normal flash for this phone's model

ну вот и отсоединяем телефон от всего , собираем его и подключаем к программе-прошивальщику ,
делаем полный бекап , бекап PDS-зоны , затем прошиваем прошивкой. bigsmile;

скачать флекс GMIV220011AA106
Чем и как устанавливать флексы?

[Als]

Aleksej,
читаем внимательно второй пост тут Flash&backup 3

[MudPig]

Вот и пришло время и мне попробовать ТП.

После того как я разобрал телефон я с удивлением обнаружил что тот экран под которым прячутся заветные точки ТП очень нехило припаян к плате в 10 местах...
Кто чем отпаивал?

Она очень тяжело снимается, я разогревал паяльником и отрывал маленькой отверткой, вот фотка моего )

[Als]

MudPig,
вот нафиг чепуху молоть? так крышечка сверху, на легко снимается. спустя некоторе время её хоть ногтями снимай.

[MudPig]

MudPig,
вот нафиг чепуху молоть? так крышечка сверху, на легко снимается. спустя некоторе время её хоть ногтями снимай.

Ага, я такой идиот, сидел и отпаявал крышечку, которая снимается ноктями ))))))
.
.
Увеличь мою фотку сверху и все поймешь ))))))))))))))))))))))))
.
.
Речь идет о С-380, если ты не понял ))))))

[optima]

Да успокойтесь, есть оба варианта с крышкой и без нее.

[NMN]

Ага, я такой идиот, сидел и отпаявал крышечку, которая снимается ноктями ))))))
.
.
Увеличь мою фотку сверху и все поймешь ))))))))))))))))))))))))
.
.
Речь идет о С-380, если ты не понял ))))))

Крышка очень легко снимается, я на своем моторе снимал с помощью маленьких ножниц, с помощью них же отсоединил ее и на другом телефоне, 1 минута и все готово. Зачем брать паяльник?

[Als]

optima,
поподробнее плиз не встречал такого

[The(only)One]

Поднял с380.
Но вот проблема - он не прошивается никакой прошивкой, но во флешмод входит.
Что подскажите?

[ZyaK]

Я тож её отпаивал 12 вольтным паяльником... уж сильно боялся что оторву вместе с проводниками на плате.... она действительно неплохо припаяна!!!!
Всё нормально, тело работает ничё не глючит....



ТОка вот токая просьба:
В REP STUDIO нет С390... а как хочется чтоб он там был.... а то процесс восстановления получается очень долгий..... потом клава не работает.... перепрошёш заводской прошивой, всёравно не работают... льёш полный бекап сверху всё заработало... тока изредка тел перезагружается.....

[optima]

optima,
поподробнее плиз не встречал такого

Попадался разок такой. Похоже левой китайской сборки. Даже визуально была какая-то неаккуратность.

[The(only)One]

Народ, что делать? Тело входит во флешмод, норомально вроде шьется, но вот не включается ника(((
Что подкажите? Тело с380... Перед этим поднял с помощью репеир студио и тест поинта...
Значит во флеш моде пишет:

Boot Loader
07.B0
SW Version:
R364_G_0B.D1.0BR



Добавлено позже (5.6.2007, 1:07):
ЗЫ Есть бэкап от с650... Можно его залить? Насколько помню можно, но как то по особенному... напомните плиз)))

[The(only)One]

У кого есть прога, и бинарник прошивки, вот мануал по ней!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
||||||>>>Инструкция по восстановлению моторолы с650 <<<||||||
||||||>>> после image repair <<<||||||
-Алгоритм:
Шаг 1)
Подключаем тел к компу, запускаем прогу RamLoader, жмем на телефоне
* # выкл одновременно. В левом нижнем углу проги должна появиться надпись Connected.

Шаг 2)
Жмем кнопку Send ramldr и выбираем файл ldr.bin

Шаг 3)
Жмем кнопку ERASE и ждем(2-3 минуты) когда в строчке лога, появится надпись ACKERASE,Ђ

Шаг 4)
В строке Base addr вводим 10000000, жмем SendBinary,
и выбираем файл с650_Rep_img. Ждем около 3 минут, когда в строке не появиться надпись ADDR10FE0000AC
Шаг 5)
Удерживаем на телефоне кнопки * # и жмем в программе RESTART(кнопки все еще держим), телефон должен сам войти в бут режим.

Шаг 6)
В строке Base addr Вводим 03FD0000

Шаг 7)
Send Ramloader и опять выбираем ldr.bin

Шаг 8)
В поле cmd команда RPDS и жмем кнопку send

Шаг 9)
жмем в проге кнопку restart, сразу же откл тел от компа, все он должен запуститься сам.

---Respect Vilko за помощь в реанимации моего телефона---

Вот походу решение моей проблемы, но я так и не понял чем это всё делается...
Можно ссылки в студию...
Просто тело не моё, точнее когдато было моё, продал, а теперь чел мозги и*пт что тело не работает....
ИУже больше не могу морозится....

[wad]

Народ! Кто знает, где можно найти чистую флешку для C380?

Триэль, После таких рекомендаций и некорректной работы мне пришла в голову идея перешить тело image`м. Теперь нет у меня телефона

Дайте ссылку на midas.dll!!!!!!!

[DEMONIT]

Дайте ссылку на midas.dll!!!!!!!

Попробуй сделать тэстпоинт!Мотор очень сложно убить такчто пробуй и не бойся!Описание тэстпоинта есть выше!

[wad]

народ!!!!!! ау!!!!!!! я же просил ссылку на midas.dll

[Osta]

народ!!!!!! ау!!!!!!! я же просил ссылку на midas.dll

тебе её вжисть никто не даст , пока ты не нажмешь это
https://forum.motofan.ru/index.php?act=Search и не напишешь midas

[NMN]

The(only)One попробуй прошить любую прошивку 364 платформы, может поможет, у меня такое было после первого тп.

[Osta]

У меня на столе сейчас V635 ушитая горе-пионером...

ты немного ошибся тебе сюда Восстановление Телефонов Серии "v"
кстати возможно тебе будет нужен Boot_Loader_0821_for_ramldr_by_Arkasha18_and_InDesign.rar
https://forum.motofan.ru/index.php?act=Attach&type=post&id=62364

[Slavka]

Ребята, помогите!!!
Вчера попал под ливень и намочил свой С380. Теперь он 100% отзывается только на нажатие красной кнопки. Остальные срабатывают поначалу с опазданием (и то не все), а потом и вовсе телефон перестаёт реагировать на нажатия любых кнопок кроме красной. Вызывает недоумение, что поначалу вообще хоть какие-то кнопки работают. Можно предположить, что контакты в порядке. А в чём ещё модет быть проблема? Может из-за влаги появилась перемычка на плате? Хотя тел высох..
помозгуйте, пожалуйста!

[UltraMax]

Ребята, помогите!!!
Вчера попал под ливень и намочил свой С380. Теперь он 100% отзывается только на нажатие красной кнопки. Остальные срабатывают поначалу с опазданием (и то не все), а потом и вовсе телефон перестаёт реагировать на нажатия любых кнопок кроме красной. Вызывает недоумение, что поначалу вообще хоть какие-то кнопки работают. Можно предположить, что контакты в порядке. А в чём ещё модет быть проблема? Может из-за влаги появилась перемычка на плате? Хотя тел высох..
помозгуйте, пожалуйста!

Поробуй разобрать его, сними блок кнопок тоже, а потом феном в течении минут 5-10 посушить.

[Fripp]

При прошивке с помощью PST выдается ошибка "Error sending RAM download for bootloader. Error 0xE00200C7 while sending address 0X3FD0010". Прошивка обрывается. Телефон включается, работает. До этого была проблема с iTunes: удалял файлы, оставались названия в плейлисте и новые записать уже не мог. Телефон ROKR-E1. Извините, если вопрос не в тему, я тут новичок.

[Osta]

Телефон ROKR-E1. Извините, если вопрос не в тему, я тут новичок.

тебе сюда Восстановление Телефонов E398(372 И 373 Платформы)
Прошивки (firmwares)e398/ E790/ Rokr E1

[Slavka]

UltraMax,
сухой телефон. Трое суток прошло. Есть более остроумные предложения?

[DEMONIT]

Поробуй разобрать его, сними блок кнопок тоже, а потом феном в течении минут 5-10 посушить.

Это конечно интересно,но тут другая фишка.При попадении воды на плату она создаёт плёнку как переменный резистор то коротит то нет и её можно удалить только спиртом или ацетоном, но не растворителем !Есть и ещё целая гамма разных препоратов для удаления окислов с платы.И ещё под пленкой состароны клавиаутуры образуется налёт.Так-что щётку зубную и ацетон тебе вруки.Удачи !!!!!!!!!!!!!!!!!!!!!
И при нагреве платы эта плёнка потом тяжело удаляется!Право выбора за ...... !

Сообщение отредактировал DEMONIT - 5.7.2007, 12:22

[Slavka]

DEMONIT,
я тоже думал что появилась такая "перемычка", как я уже писал, но вопрос: сухой налёт растворённых в воде минералов коротить в принципе не может! Впрочем, на практике случаются и более невероятные вещи .


Добавлено позже (5.7.2007, 20:11):
DEMONIT,
и ещё..
Когда я оказался дома сразу попытался открутить болтики крепящие металлическую штуковину(т.к. тоже думал что или влага внутри или перемычка), но оказалось что ничто их не берёт, а специальной отвёртки у меня нет. Может и на этот случайесть какой-нибудь хитрый способ?

Добавлено позже (5.7.2007, 21:20):
а..
уже не надо.. испортил, но открутил. хехе. Внутри чистить-то нечего! Никакой ацетон не пригодился, просто потыкал ватной палочкой (из тех коими в ушах ковыряются) и отодрал из любопытства железяку закрывающую камушки. Собрал без болтиков и железки (уже представляя какой модели выберу новый телефон ) включил.. и заработало!!!!!!!!! Всё нажимается, всё работает, даже динамики - удивительно!!!
Ну прямо как автомат Калашникова!

[Мото-профис]

А у меня при падении тел перестал реагировать на кнопку меню. хотя центр. меню тож ничё но клава не блокируется.

[MaXimus_mail]

_____________________________________________________________________
Если не ловит сеть, то заливаем вот этот seem: 0145_0001

0145_0001.rar   ( 166 байт ) Кол-во скачиваний: 11440

Подскажите пожалуйста какой программой и куда именно заливать этот seem, а то два дня играюсь-не могу понять...
уже не знаю что и делать. телефон поднял, а сеть не ловит.

Сообщение отредактировал MaXimus_mail - 10.7.2007, 13:34

[Osta]

Подскажите пожалуйста какой программой и куда именно заливать этот seem

программой http://osta.arler.com/?path=counter&di.../p2kman_rus.rar

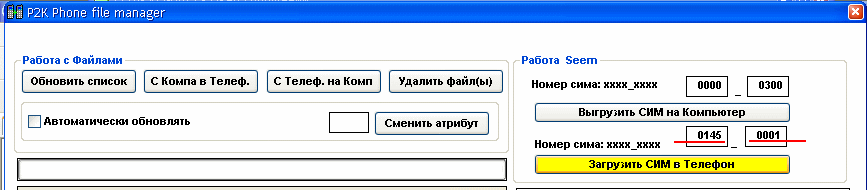

подключи телефон и напиши 0145 и 0001 здесь
нажми загрузить в телефон, а потом перезагрузи телефон

Сообщение отредактировал Osta - 10.7.2007, 14:54

[MaXimus_mail]

программой http://osta.arler.com/?path=counter&di.../p2kman_rus.rar
подключи телефон и напиши 0145 и 0001 здесь
нажми загрузить в телефон, а потом перезагрузи телефон

нифига (пардон) все равно пишет - не обслуживается. блин, что делать?
тел-С-650 кто сталкивался и как решал проблему? плиззз...
перепрошивал разными прошивками:
R365_G0B.D2.32R_PDS004_LP002E_DRM0001_JPJAVA_G0B_c650_0606_54R_SE8402BXXU11131FF.shx
C650_C380_R365_G_OB.03.06R.shx
MoNsTeR(V.3 FiNaL)_MotoSymBiaN_CoLoRiT_By_Bent_R365_650_380.fsw
MotoKDE_R365_D3.08R_by_Dimka_and_Osta.fsw и т.д. не помогло...

Сообщение отредактировал MaXimus_mail - 10.7.2007, 15:42

[Osta]

кто сталкивался и как решал проблему? плиззз...

Увеличение Чувствительности Сети Для Моторол

[MaXimus_mail]

Увеличение Чувствительности Сети Для Моторол

Большой респект все работает

[zeret]

народ я залил в с650 бут от с390 че мне делать телефон не как не хочет подключатся к компу

[Semen]

народ я залил в с650 бут от с390 че мне делать телефон не как не хочет подключатся к компу

т.е не хочет подключаться? устройство усб неопознано?
з.ы когда то я тоже заливал неправильный бут! вылечил только тестпоинт! тебе походу тоже придётся его делать!

[zeret]

я чета так и не понял где эта самая точка тп есть куча фоток но не где я не увидел точно её блин киньте блин фоту увеличенную точка тп с650 zeret@bk.ru или ссылку дайте

[Valeo]

я чета так и не понял где эта самая точка тп есть куча фоток но не где я не увидел точно её блин

Гы........ Дело в том, что она настолько маленькая, что лично я чуть глаза не поломал. Настойчиво рекомендую искать ее днем (или с хорошим освещением). Потом еще будет эпопея с тыканьем в нее иголкой......
А по поводу фотки - тут и так все прекрасно видно. Там где нарисована - там она и есть.

[urg2000]

Востановил свой V180 раньше на маленьком десплее при звонках оприделялись номера а сейчас только на большом можно както востановить чтобы при входяшем звонке номер высвечивался и на маленьком десплее.

Сообщение отредактировал urg2000 - 18.7.2007, 16:27

[xGooPhx]

Здравствуйте народ! Имеется с650 с нерабочей подсветкой. Светит только джой. Дисплей работает, но тоже без подсветки. Если тел поставить на зарядку и вытащить батарею, то подсветка клавишь светит. Прошивка проблему не исправила. . Выкидывать не охота. СЦ не выгодно! Дешевле с рук взять такой же. Подскажите, что может быть и чем вылечить!

Добавлено позже (22.7.2007, 13:34):
Здравствуйте народ! Имеется с650 с нерабочей подсветкой. Светит только джой. Дисплей работает, но тоже без подсветки. Если тел поставить на зарядку и вытащить батарею, то подсветка клавишь светит. Прошивка проблему не исправила. . Выкидывать не охота. СЦ не выгодно! Дешевле с рук взять такой же. Подскажите, что может быть и чем вылечить!

[Kvak]

Люди у меня токая проблемма,сосед принёс убитый с650 для прошивки, комп не видел реакции ни какой я его разобрал достал маленькую батарейку и замкнул контакты собрал и восстановил ПДС с помощю Реп Студио после чего прошил C650_C380_R365_G_OB.03.06R и увидел такую фигню,
светодиоды и в клаве и в экране горят всё светится но экран ни чего не отображфет при нажатии кнопок воспроизводится звук,очень слабый напомиающий звучание маленнькой цельнометалической мембраны как в маленьких играх в начале 90х,во время прошивки на экране тоже ни чего не отоброжалось-ни версии бута ни ветсии прошивки тоесть экран уже не работал.Операцию с
Реп Студио проводил много раз результат один,только иногда звук кнопок пропадал. Программы
P2ktools и P2kman файлы в теле видят и нормально сохроняют их на комп.
Чтоделать не понятно? ПОМОГИТЕ.

P.S.__Люди если я много глупостей нагородил,сильно не пинайте я в теме недавно.

[Semen]

Kvak, Разбирай и смотри шлейф!

[Kvak]

Kvak, Разбирай и смотри шлейф!

Что такое шлейф и где его смотреть
