ELFs by EXL: Ностальгия разработки под Motorola P2K, Обновлено 05-Mar-2025: BadApple E770v/RAZR V3x 60FPS (NEW!) Поделиться Опции

[EXL]

Решил немного оживить тёплую-ламповую ветку и выложить в отдельную тему все ELF'ы для платформы Motorola P2K, которые я напрограммировал в качестве хобби и изучения P2K API за последний год. Разработка в основном происходила в Telegram-чате MotoFan.Ru, заходите и поностальгируйте по старым-добрым денькам, у нас там бывает весело!



Для корректной работы моих ELF'ов на вашей прошивке обязательно обновляем библиотеки из последнего по дате прикреплённого архива ниже, который будет иногда обновляться. В нём содержатся актуальные версии всех ELF'ов из этой темы и актуальные библиотеки. Enjoy!

К сожалению, пока ещё не все планы удалось воплатить в жизнь из-за нехватки свободного времени и отсутствия должной мотивации, но я надеюсь что когда-нибудь мне всё-таки удастся закончить многие задуманные вещи.

Репозитории с исходным кодом проектов

01. https://github.com/EXL/P2kElfs
02. https://github.com/EXL/2048/tree/master/2048-P2K
03. https://github.com/EXL/2048/tree/master/2048-P2K/2048-AHI

Инструкции по сборке

Вы можете использовать самые разные сборочные системы для сборки проектов из этой темы: make, BAT building scripts и CMake. Нужно просто следуя данным инструкциям установить и настроить SDK & Toolchains для разработки ELF'ов под Windows или Linux и дальше действовать по инструкциям, чтобы импортировать проект или проекты в современные IDE, такие как Qt Creator, Visual Code или CLion:

01. Build with CMake and CLion
02. Build with CMake and Visual Studio Code
03. Build with CMake and Qt Creator IDE

В некоторых случаях потребуется дополнительная установка Python и CMake инструментариев. Помимо этого оставлена возможность сборки проектов из CLI (command-line interface), которая может быть удобна, если нет цели редактировать код, а лишь собрать исполняемый ELF-файл. Для этого требуется только установить SDK & Toolchains и настроить его для сборки.

Модифицированные прошивки

Все представленные ниже модифицированные кастомные прошивки имеют возможность запуска ELF'ов, содержат некоторые полезные патчи и имеют ностальгическое стоковое оформление и наполнение контентом.

01. Dream A Reality 2.x Test 17 - для Motorola E398, ROKR E1, доступен ElfPack 1.0 и ElfPack 2.0
02. E1_R373_49R Modded - для Motorola E398, ROKR E1, доступен ElfPack 1.0 и ElfPack 2.0
03. L6_R3511_G_0A.52.45R_A_Original_Mod_Pro_2.0 - для Motorola SLVR L6, L6i, доступен ElfPack 1.0
04. L6i_R3443H1_G_0A.65.0BR - для Motorola SLVR L6, L6i, доступен ElfPack 1.0
05. V235_R3512_G_0A.30.6CR - для Motorola V235, доступен ElfPack 1.0
06. Vxxx_TRIPLETS_G_0B.09.72R - для Motorola V300, V400, V500, V600, доступен ElfPack 1.0
07. C650_R365_G_0B.D3.08R - для Motorola C380, C650, V180, V220 доступен ElfPack 1.0
08. V635_R474_G_08.48.6FR - для Motorola V635, доступен ElfPack 1.0

Список задач

✅ 01. Объединить все свои ELF'ы в единый архив и создать тему.
✅ 02. Обновить библиотеки для всех доступных пресетов телефонов.
🟩 03. Объединить, обновить и подготовить удобный SDK & Toolchains для разработки ELF'ов.
🟩 04. Подготовить несколько модифицированных прошивок для удобного запуска ELF'ов.
🟩 05. Подготовить эмулятор Motorola P2K к релизу.
🟩 06. Портировать эмулятор NES/Famicom/Dendy с GBA или других устройств.
🟩 07. Портировать DOOM с GBA, BREW или других проектов.
✅ 08. Адаптировать ELF'ы к использованию на M·CORE телефонах.
✅ 09. Разобраться с векторными шрифтами на последних P2K устройствах.
✅ 10. Достучаться до Nvidia GoForce на M·CORE телефонах, по типу того как ATI Imageon задействован на ARM девайсах.
🟩 11. Поэкспериментировать с работой сети Интернет из ELF'ов.
🟩 12. Поэкспериментировать с HTTPS, возможно портировать библиотеки с Arduino и похожих проектов для этого.
🟩 13. Безумная идея: портировать ElfLoader на Motorola C350. Народный телефон. Даже на Nokia 3310 можно запускать собственный код. Чем C350 хуже?
🟩 14. Попробовать портировать ElfLoader на Motorola C550. Этот телефон чуть интереснее C350 и имеет больше RAM.
✅ 15. Портировать ElfLoader на Motorola C650 и все остальные в этой серии. На них должны быть ELF'ы, ведь на Siemens C65 они вроде как есть.
✅ 16. Портировать ElfLoader на Motorola V635, флагманский P2K-телефон обязан иметь поддержку ELF'ов.
🟩 17. Портировать ElfLoader на классический Motorola RAZR V3, печально что возможность запуска ELF'ов реализована только в более современных V3r и V3i.
🟩 18. Портировать ElfLoader на Motorola V80, интересно с его крутой RGB-подсветкой поработать.
🟩 19. Портировать ElfLoader на Motorola A630, интересно с Landscape-экраном в UIS и QWERTY-клавиатурой. поработать.
🟩 20. Перенести MotoWiki на GitHub, GitLab и BitBucket.
🟩 21. Создать архив ELF'ов на GitHub, GitLab и BitBucket и перенести всю разработку и всё выжившее туда.
✅ 22. Портировать ElfLoader на Motorola V235.
✅ 23. Портировать ElfLoader на Motorola V600 и обновить библиотеки.
✅ 24. Портировать ElfLoader на Motorola SLVR L6, L6i и обновить библиотеки.
✅ 25. Обновить Benchmark.elf, добавив возможность бенчмаркинга скорости дисков /a/, /b/, /c/ и /e/.
✅ 26. Обновить 2048, добавив корректную отрисовку векторных TTF-шрифтов на канвасе и диалоговые меню.
✅ 27. Добавить в Dumper.elf возможность снятия дампов периферии Neptune, ревизия и серийный номер.
🟩 28. Портировать ElfLoader на Motorola E1000, флагманский P2K/GSM-телефон обязан иметь поддержку ELF'ов. Теперь это возможно благодаря обходу RSA.
🟩 29. Портировать ElfLoader на Motorola C390. Теперь это возможно благодаря обходу RSA.

Список проектов этой темы

01. 2048-UIS - Популярная игра-головоломка "2048", написанная с использованием фреймворков AFW и UIS.
02. 2048-AHI - Популярная игра-головоломка "2048", написанная с использованием фреймворков AFW и UIS и видеодрайвера AHI (ATI Handheld Interface).
03. Ambilight - Резидентный ELF, реализующий интересные режимы свечения RGB-светодиодов.
04. Batt Dump - Утилита для создания дампов ROM'ов аккумуляторов по 1-Wire интерфейсу.
05. Benchmark - Простой бенчмарк для телефонов Motorola на платформе P2K.
06. Dumper - Утилита для дампа различных регионов памяти телефонов Motorola на платформе P2K.
07. Elf Box - Простой лаунчер ELF-приложений, написанный для Motorola V600.
08. Fire Effect - Порт демки с эффектом огня из игры Doom на PlayStation 1 (PSX).
09. Neko - Забавный анимированный виджет для экрана рабочего стола с поддержкой скинов.
10. Overclock - Приложение для разгона ядра ARM7TDMI в SoC Neptune LTE/LTE2 со штатных 52 МГц до 65 МГц.
11. Perlin - Порт демки на основе Perlin-шума с платформы DCT-3 (Nokia 3310).
12. Power Alert - Простейший пример резидентной ELF-программы для отправки SMS-сообщения при отключении телефона от питания.
13. Screenshot - Резидентный ELF для быстрого снятия скриншотов в формате BMP 16bpp.
14. Spout - Порт простенькой, но сильно затягивающей японской игры с платформы P/ECE.
15. Vibro Haptic - Резидентный ELF для вибро-отклика в различных меню телефона на манер Sony Ericsson.
16. Yeti3D Old - Порт старой демо-версии 3D-движка Yeti3D с платформы Nintendo Game Boy Advance (GBA).
17. Yeti3D - Порт новой версии техно-демки 3D-движка Yeti3D с платформы Nintendo Game Boy Advance (GBA).
18. Bad Apple - Реализация популярного демо "Bad Apple!!" энкодированного в 1bpp сжатые кадры и воспроизводимого с помощью GPU.
19. vNesC - Экспериментальный порт эмулятора NES/Famicom/Dendy с Siemens SGold/NewSGold платформы на Motorola P2K.

Список библиотек, телефонов и прошивок с возможностью запуска ELF'ов

01. E1_R373_G_0E.30.49R - Motorola ROKR E1, EP 1.0 и EP 2.0 библиотеки.
02. E1_R373_G_0E.30.79R - Motorola ROKR E1, EP 1.0 и EP 2.0 библиотеки.
03. E1_R373_G_0E.30.DAR_test16 - Motorola ROKR E1, EP 1.0 и EP 2.0 библиотеки.
04. E1_R373_G_0E.30.DAR_test17 - Motorola ROKR E1, EP 1.0 и EP 2.0 библиотеки.
05. K1_R452F_G_08.03.08R - Motorola KRZR K1, EP 1.0 и EP 2.0 библиотеки.
06. K3_R261171LD_U_99.51.06R - Motorola KRZR K3, EA 1.0 библиотеки. Только прототипы.
07. L6_R3511_G_0A.52.45R_A - Motorola SLVR L6, L6i, EP 1.0 библиотеки.
08. L6i_R3443H1_G_0A.65.0BR - Motorola SLVR L6, L6i, EP 1.0 библиотеки.
09. L7_R4513_G_08.B7.ACR_RB - Motorola SLVR L7, EP 1.0 и EP 2.0 библиотеки.
10. L7_R4513_G_08.B7.E0R_RB - Motorola SLVR L7, EP 1.0 и EP 2.0 библиотеки.
11. L7e_R452D_G_08.01.0AR - Motorola SLVR L7e, EP 1.0 и EP 2.0 библиотеки.
12. L9_R452J_G_08.22.05R - Motorola SLVR L9, EP 1.0 и EP 2.0 библиотеки.
13. V3i_R4441D_G_08.01.03R - Motorola RAZR V3i, V3e, EP 1.0 и EP 2.0 библиотеки.
14. V3r_R4515_G_08.BD.D3R - Motorola RAZR V3r, EP 1.0 и EP 2.0 библиотеки.
15. V235_R3512_G_0A.30.6CR - Motorola V235, EP 1.0 библиотеки.
16. V360_R4513_G_08.B7.ACR - Motorola V360, EP 1.0 и EP 2.0 библиотеки.
17. V600_TRIPLETS_G_0B.09.72R - Motorola V300, V500, V600, EP 1.0 и EP 2.0 (не тестировано) библиотеки.
18. Z3_R452B_G_08.02.0DR - Motorola RIZR Z3, EP 1.0 и EP 2.0 библиотеки.
19. Z3_R452F1_G_08.04.09R - Motorola RIZR Z3, EP 1.0 и EP 2.0 библиотеки.
20. Z3_R452H6_G_08.00.05R - Motorola RIZR Z3, EP 1.0 и EP 2.0 библиотеки.
21. C650_R365_G_0B.D3.08R - Motorola C380, C650, V180, V220, EP 1.0 библиотеки.
22. E770v_R252211_U_85.9B.E1P - Motorola E770, E770v, EM 2.0 библиотеки.
23. V3x_R252211LD_U_85.9B.E6P - Motorola RAZR V3x, EM 2.0 библиотеки.
24. V635_R474_G_08.48.6FR - Motorola V635, EP 1.0 библиотеки.

Спасибо

По славной и доброй MotoFan.Ru'овской традиции, перечисляю в алфавитном порядке ники тех пользователей и разработчиков, без труда и помощи которых ничего из этого бы не было:

-=M@STER=-, Alesha_Pl, Andy51, azt59, baat, Chik_v, Cool-T, dimonp25, DmT, ds3v, FEAR4ik, Fenja, fkcoder, flash.tato, G-XaD, GandjaFuzz, Indepth6, kadukmm, kuzulis, Macho, motoprogger, om2804, Osta, Rek>pth, rock88, theC0r3, thegood, tim_apple, Unreal_man, Vilko, z3DD3r

Извиняюсь, если кого-то забыл. Если вы случайно попали в эту тему спустя десяток или более лет, спасибо вам огромное, ребята!

Прикреплённые файлы:

[EXL]

1. 2048-UIS


Назначение: Популярная игра-головоломка "2048", написанная с использованием фреймворков AFW и UIS.
Автор: EXL, Konstantin Bulenkov, Gabriele Cirulli
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1, V600, V360, V235, SLVR L7, RAZR V3i, RAZR V3r, SLVR L7e, C650, V635
Платформа: ElfPack v1.x for ARM (EP1), ElfPack v2.x for ARM (EP2), ElfPack v1.x for M·CORE (EM1) (частично), ElfPack v2.x for M·CORE (EM2)
Тип приложения: GUI + UIS Canvas
Исходный код: https://github.com/EXL/2048/tree/master/2048-P2K
Управление:
• D-Pad, Joystick, 2, 4, 8, 6 - Движение игрового поля.
• 0 - Сброс игрового поля.
Дополнительно: Моя первая проба пера в плане разработки ELF'ов для телефонов Motorola на платформе P2K. Цель игры собрать плитку "2048" с помощью движений игрового поля D-Pad'ом или цифрами. Используйте квадратные (Rectangle) плитки (Tiles), если игра отрисовывается медленно. Поддерживаются сохранения. Более подробное описание и дополнительную информацию можно найти на GitHub'е.
Скриншоты Motorola SLVR L6i, V600, ROKR E1:

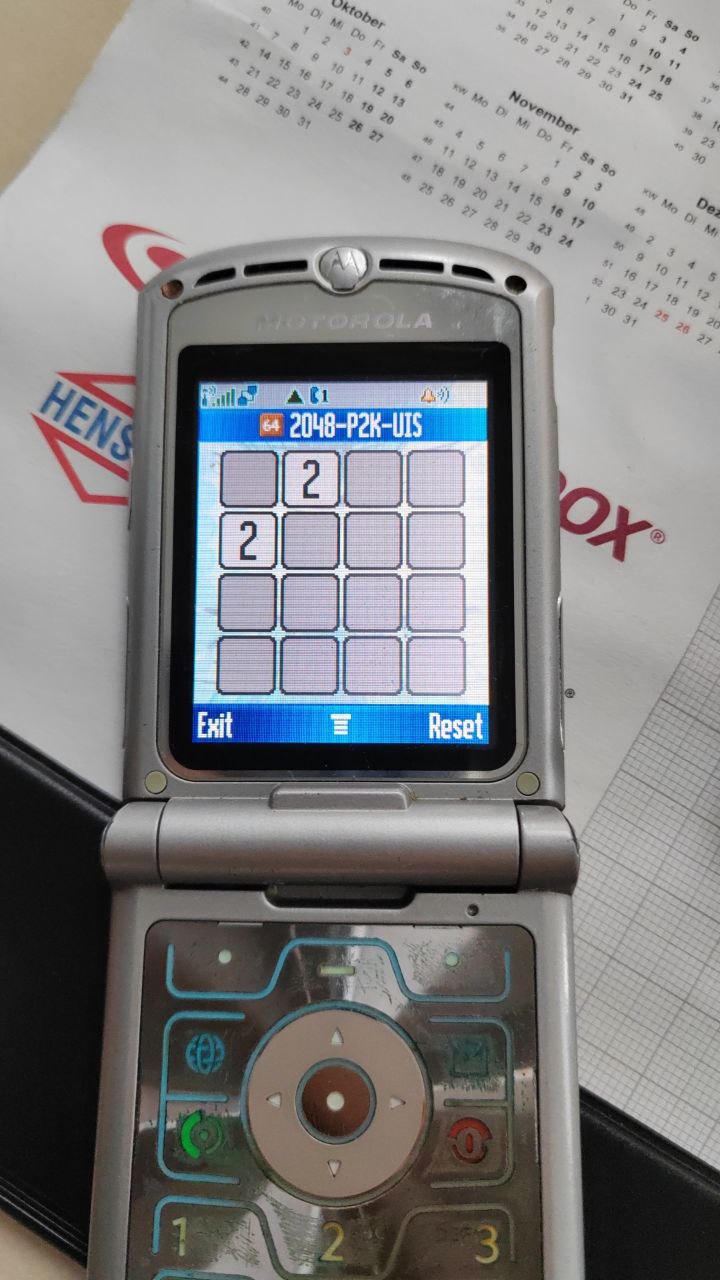

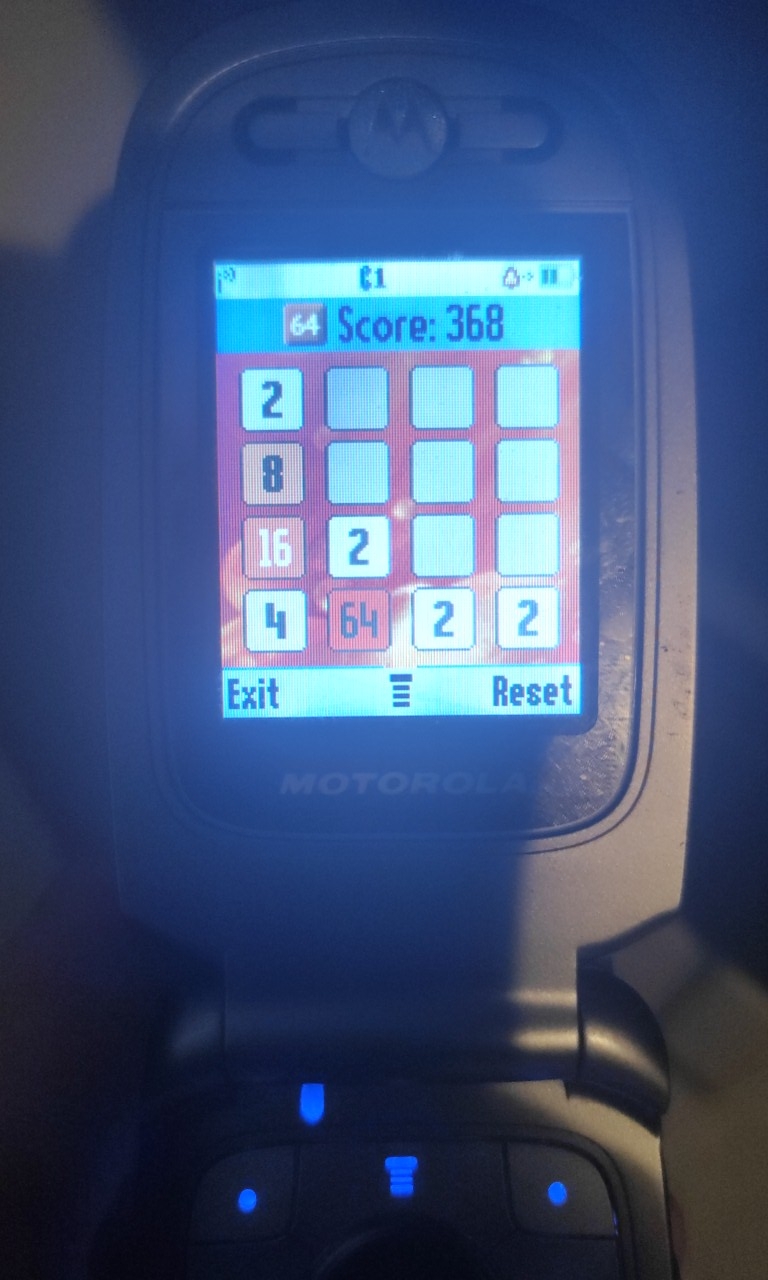

Галерея фотографий:


Доступные файлы:
• 2048-P2K-UIS_EP1.elf (ELF для ElfPack 1.0)
• 2048-P2K-UIS_EP2.elf (ELF для ElfPack 2.0)
• 2048-P2K-UIS_EM1.elf (ELF для ElfPack 1.0, M·CORE)
• 2048-P2K-UIS_EM2.elf (ELF для ElfPack 2.0, M·CORE)
• 2048-P2K-UIS_EP1_L7e.elf (ELF для ElfPack 1.0, версия для Motorola SLVR L7e)
• 2048-P2K-UIS_EP2_L7e.elf (ELF для ElfPack 2.0, версия для Motorola SLVR L7e)
• 2048-P2K-UIS_EP1_V600.elf (ELF для ElfPack 1.0, версия для Motorola V600)
• 2048-P2K-UIS_EP1_V635.elf (ELF для ElfPack 1.0, версия для Motorola V635)
• 2048-P2K-UIS_EP1_C650.elf (ELF для ElfPack 1.0, версия для Motorola C650)

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

2. 2048-AHI


Назначение: Популярная игра-головоломка "2048", написанная с использованием фреймворков AFW и UIS и видеодрайвера AHI (ATI Handheld Interface).
Автор: EXL, Konstantin Bulenkov, Gabriele Cirulli
Платформа: ElfPack v1.x for ARM (EP1), ElfPack v2.x for ARM (EP2)
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1, V600, V235, V635
Тип приложения: GUI + UIS Canvas + ATI
Исходный код: https://github.com/EXL/2048/tree/master/2048-P2K/2048-AHI
Управление:
• D-Pad, Joystick, 2, 4, 8, 6 - Движение игрового поля.
• 0 - Сброс игрового поля.
Дополнительно: В отличие от 2048-UIS эта версия использует для отрисовки видеодрайвер AHI (ATI Handheld Interface) и интересна прежде всего сопряжением UIS и AHI в одном AFW-приложении. Цель игры собрать плитку "2048" с помощью движений игрового поля D-Pad'ом или цифрами. Поддерживаются сохранения. Более подробное описание и дополнительную информацию можно найти на GitHub'е.
Скриншоты Motorola SLVR L6i, V600, ROKR E1:


Доступные файлы:
• 2048-P2K-AHI_EP1.elf (ELF для ElfPack 1.0)
• 2048-P2K-AHI_EP2.elf (ELF для ElfPack 2.0)
• 2048-P2K-AHI_EP1_L7e.elf (ELF для ElfPack 1.0, версия для Motorola SLVR L7e)
• 2048-P2K-AHI_EP2_L7e.elf (ELF для ElfPack 2.0, версия для Motorola SLVR L7e)
• 2048-P2K-AHI_EP1_V600.elf (ELF для ElfPack 1.0, версия для Motorola V600)
• 2048-P2K-AHI_EP1_V635.elf (ELF для ElfPack 1.0, версия для Motorola V635)

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

3. Ambilight


Назначение: Резидентный ELF, реализующий интересные режимы свечения RGB-светодиодов.
Автор: EXL
Платформа: ElfPack v1.x for ARM (EP1)
Протестировано на Motorola: E398, ROKR E1, V600, V635
Тип приложения: Deamon + GUI + GPU + Funlights
Исходный код: https://github.com/EXL/P2kElfs/tree/master/Ambilight
Дополнительно: Для вывода главного меню приложения следует зажать левую софт-кнопку на 1.5-2.5 секунды. Всегда хотел поиграться с RGB-подсветкой стереодинамиков, вспышкой камеры и датчиком освещённости на Motorola E398 и вот наконец-то дошли руки. Разобрался как там всё устроено и написал небольшой ELF, в котором реализовал кучу режимов от Ambilight до Stroboscope как на Siemens CX65. Самый интересный режим, который я всегда хотел реализовать, это подсветка Ambilight, как на крутых телевизорах Philips, когда берётся усреднённый цвет региона дисплея и этим цветом зажигается фоновая подсветка, как бы увеличивая этим размер экрана. На E398 это получилось довольно интересно. Более подробное описание и дополнительную информацию можно найти на GitHub'е.
Доступные режимы:
• Ambilight - Цвет свечения RGB-светодиодов задаётся усреднённым цветом на экране телефона.
• Color - Цвет свечения RGB-светодиодов задаётся HEX-строкой формата (0xRGB).
• Color Blink - Цвет мигания RGB-светодиодов задаётся HEX-строкой формата (0xRGB) и задержкой в миллисекундах.
• Flash 25% - Яркость вспышки камеры 25% от максимума.
• Flash 50% - Яркость вспышки камеры 50% от максимума.
• Flash 100% - Максимальная яркость вспышки камеры. Осторожно! Данный режим может вывести светодиод из строя!
• Network - Цвет мигания RGB-светодиодов задаётся силой сигнала сети: 0..30% - красный, 30..60% - жёлтый, 60..100% - зелёный, и задержкой в миллисекундах.
• Battery - Цвет мигания RGB-светодиодов задаётся уровнем заряда батареи: 0..30% - красный, 30..60% - жёлтый, 60..100% - зелёный, и задержкой в миллисекундах.
• Rainbow - Плавный эффект радуги на RGB-светодиодах.
• Random - Плавный эффект переходов по случайным цветам на RGB-светодиодах.
• Stroboscope - Режим стробоскопа на RGB-светодиодах (белый цвет) и вспышке камеры.
• Strobo Color - Режим стробоскопа на RGB-светодиодах (случайный цвет) и вспышке камеры.
• Backlight - Плавное изменение яркости дисплея в зависимости от полученных значений датчика освещённости.
YouTube: Ambilight (Bias lighting) ELF application for Motorola P2K phones (ROKR E1, E398, V600, V80)
Скриншоты Motorola V600, ROKR E1:


Доступные файлы:
• Ambilight.elf (ELF для ElfPack 1.0)
• Ambilight_V600.elf (ELF для ElfPack 1.0, версия для Motorola V600)
• Ambilight_V635.elf (ELF для ElfPack 1.0, версия для Motorola V635)

Скачать можно в обновляемом архиве в первом посту темы!

Видеоролики:

[EXL]

4. Batt Dump

Назначение: Утилита для создания дампов ROM'ов аккумуляторов по 1-Wire интерфейсу.
Автор: EXL
Платформа: ElfPack v1.x for ARM (EP1)
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1, V235
Тип приложения: GUI
Исходный код: https://github.com/EXL/P2kElfs/tree/master/BattDump
Дополнительно: Моё первое ELF-приложение с GUI, создано для ознакомления с кухней разработки ELF'ов для Motorola. Мне всегда было интересно что внутри ROM'а батарейки, который читается прошивкой телефона, с помощью этого ELF'а можно считать эту информацию в файл. Код этого приложения благодаря своей простоте хорошо подходит для изучения. Более подробное описание и дополнительную информацию можно найти на GitHub'е.
Скриншоты Motorola ROKR E1, SLVR L6i:


Доступные файлы:
• BattDump.elf (ELF для ElfPack 1.0)
• BattDump_SEN.elf (ELF для ElfPack 1.0, версия Sample Extended Notice)

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

5. Benchmark


Назначение: Простой бенчмарк для телефонов Motorola на платформе P2K.
Автор: EXL
Платформа: ElfPack v1.x for ARM (EP1), ElfPack v2.x for ARM (EP2), ElfPack v1.x for M·CORE (EM1) (частично), ElfPack v2.x for M·CORE (EM2) (частично)
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1, V600, V360, V235, SLVR L7, RAZR V3i, RAZR V3r, SLVR L7e (частично), RIZR Z3 (частично), KRZR K1 (частично), C650, V635
Тип приложения: GUI + GPU + Java Heap
Исходный код: https://github.com/EXL/P2kElfs/tree/master/Benchmark
Дополнительно: При разработке и портировании тяжёлых графических приложений потребовался бенчмарк для сравнения производительности различных телефонов Motorola между собой. Из этого приложения была получена интересная информация, например, зависимость производительности графики от контроллера и типа (cSTN или TFD/TFT) дисплея, присутствие высокочастотных 81 Hz и 90 Hz матриц дисплея на RAZR V3r, V3i и KRZR K1. Для бенчмаркинга производительности MCU (CPU) используются бенчмарки BogoMIPS из ядра Linux и Dhrystone 2.1, приложение умеет вести подсчёт количества RAM, Java Heap и тестировать GPU ATI Imageon. Более подробное описание, дополнительную информацию и самое главное, таблицы сравнения производительности, можно найти по ссылке на GitHub'е.
Доступные режимы:
• CPU (MCU) - Для бенчмаркинга производительности используется BogoMIPS из ядра Linux и Dhrystone 2.1.
• GPU (IPU) - Для бенчмаркинга производительности используется демка Fire Effect.
• RAM (SUAPI) - Получение информации о доступной RAM памяти в System Heap и её отклик.
• RAM (UIS) - Получение информации о доступной RAM памяти в UIS Heap и её отклик.
• HEAP (J2ME) - Получение информации о доступной RAM памяти в Java Heap и её отклик.
• DISK (IO) - Тестирование скорости чтения и записи на диски телефона.
YouTube: Overclocking and Benchmakring old Motorola P2K phones (52 MHz to 65 MHz)
Скриншоты Motorola SLVR L6i, V600, ROKR E1:


Доступные файлы:
• Benchmark.elf (ELF для ElfPack 1.0, thumb)
• Benchmark_arm.elf (ELF для ElfPack 1.0, arm)
• Benchmark_EP2.elf (ELF для ElfPack 2.0, thumb)
• Benchmark_EM1.elf (ELF для ElfPack 1.0, M·CORE)
• Benchmark_EM2.elf (ELF для ElfPack 2.0, M·CORE)
• Benchmark_L7e.elf (ELF для ElfPack 1.0, thumb версия для Motorola SLVR L7e)
• Benchmark_V600.elf (ELF для ElfPack 1.0, thumb версия для Motorola V600)
• Benchmark_V635.elf (ELF для ElfPack 1.0, thumb версия для Motorola V635)
• Benchmark_C650.elf (ELF для ElfPack 1.0, thumb версия для Motorola C650)
• VibroSignal.elf (ELF для ElfPack 1.0)
• OverclockCpu.elf (ELF для ElfPack 1.0)
• DebugL7e.elf (ELF для ElfPack 1.0)

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

6. Dumper


Назначение: Утилита для дампа различных регионов памяти телефонов Motorola на платформе P2K.
Автор: EXL
Платформа: ElfPack v1.x for ARM (EP1)
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1, V600, V360, V235, C650, V635
Тип приложения: GUI
Исходный код: https://github.com/EXL/P2kElfs/tree/master/Dumper
Дополнительно: С помощью этой утилиты с работающего телефона можно сдампить регионы памяти, которые имеют различную защиту. Более подробное описание и дополнительную информацию можно найти на GitHub'е.
Доступные режимы:
• Boot (BOOT0) и hwcfg (CG5), адреса 0x10000000-0x10010000.
• PDS (CG6), адреса 0x10010000-0x10020000.
• RAM, адреса 0x12000000 (4 MB, 8 MB, 16 MB).
• Battery ROM, по 1-Wire интерфейсу.
• IROM, адреса 0x00000000 (128 KB, 256 KB, ~1.7 MB).
• IRAM, адреса 0x03F80000, 0x03FC0000 (256 KB, 512 KB).
• Panics Data, адреса 0x10020000-0x10040000.
• Neptune IC, адреса 0x24850000-0x24850010 (18 байт), периферия и серийный номер.
Скриншоты Motorola SLVR L6i, V600, ROKR E1:


Доступные файлы:
• Dumper.elf (ELF для ElfPack 1.0)
• Dumper_V600.elf (ELF для ElfPack 1.0, версия для Motorola V600)
• Dumper_V635.elf (ELF для ElfPack 1.0, версия для Motorola V635)
• Dumper_C650.elf (ELF для ElfPack 1.0, версия для Motorola C650)

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

7. Elf Box


Назначение: Простой лаунчер ELF-приложений, написанный для Motorola V600 и Motorola C650.
Автор: EXL
Платформа: ElfPack v1.x for ARM (EP1)
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1, V600, C650, V635
Тип приложения: GUI + ElfLoader
Исходный код: https://github.com/EXL/P2kElfs/tree/master/ElfBox
Дополнительно: Поскольку исходники FBrowser.elf от Andy51 остались закрытыми, мне пришлось написать собственную версию простого ELF-лаунчера для Motorola V600 и Motorola C650 в первую очередь, хотя он работает и на других телефонах. Более подробное описание и дополнительную информацию можно найти на GitHub'е.
Скриншоты Motorola SLVR L6i, V600, ROKR E1:


Доступные файлы:
• ElfBox.elf (ELF для ElfPack 1.0)
• ElfBox_V600.elf (ELF для ElfPack 1.0, версия для Motorola V600)
• ElfBox_V635.elf (ELF для ElfPack 1.0, версия для Motorola V635)
• ElfBox_C650.elf (ELF для ElfPack 1.0, версия для Motorola C650)

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

8. Fire Effect

Назначение: Порт демки с эффектом огня из игры Doom на PlayStation 1 (PSX).
Автор: EXL, Fabien Sanglard
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1, V600, V360, V235, SLVR L7
Платформа: ElfPack v1.x for ARM (EP1), ElfPack v2.x for ARM (EP2)
Тип приложения: GUI + GPU
Исходный код: https://github.com/EXL/P2kElfs/tree/master/FireEffect
Управление:
• Левая софт-кнопка, Красная трубка, 0 - Выход.
Дополнительно: Мой первый ELF в котором я изучал возможность использования GPU от ATI Imageon в телефонах Motorola и реализовал вывод картинки через видеодрайвер ATI. Код этого приложения благодаря своей простоте хорошо подходит для изучения и в качестве приложения-скелета для последующих экспериментов с ATI Imageon. Более подробное описание, дополнительную информацию и самое главное, таблицы сравнения производительности, можно найти по ссылке на GitHub'е.
YouTube: Some ELF demos/games on Motorola P2K phones using ATI Imageon W2240/W2250 videochip
Скриншоты Motorola SLVR L6i, ROKR E1:

Галерея фотографий:


Доступные файлы:
• FireEffect.elf (ELF для ElfPack 1.0)
• FireEffect_V600.elf (ELF для ElfPack 1.0, версия для Motorola V600)
• FireEffect_EP2.elf (ELF для ElfPack 2.0)
• FireEffect_BW.elf (ELF для ElfPack 1.0, Black & White версия)

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

9. Neko


Назначение: Забавный анимированный виджет для экрана рабочего стола с поддержкой скинов.
Автор: baat, EXL
Платформа: ElfPack v1.x for ARM (EP1)
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1, V600, V235, V635
Тип приложения: Deamon + GUI + GPU + Widgets
Исходный код: https://github.com/EXL/P2kElfs/tree/master/Neko
Дополнительно: Для вызова главного меню ELF'а на экран следует зажать левую софт-кнопку на 2.5-3.5 секунды. Я решил немного переработать забавное ELF-приложение, автором которого является baat, добавить в него GUI для изменения различных настроек и выбора скинов. ELF был бэкпортирован с EP2 до EP1, что позволило увеличить охват поддерживаемых телефонов. Забавные мультяшные персонажи бегают по экрану и оповещают пользователя о пропущенных звонках или SMS. Оригинальным исходным кодом "Овечки" со мной поделился baat, за что ему огромное спасибо, без него создать такой ELF было бы намного труднее.
Доступные скины:
• Neco-Arc - Популярный персонаж из аниме и видеоигр теперь и в телефоне, авторы: Type-Moon, French-Bread, ECOLE, Random Talking Bush, и др.
• Kitty - Озорной котёнок из видеоигры, авторы: Dazz, GenericNPC, разработчики игры MapleStory.
• Sheep - Оригинальная овечка от baat и voyager.
• PepeD - Мемная лягушка в стиле "Pixel art" от garych.
YouTube: Neko Widget ELF application for Motorola P2K phones
Скриншоты Motorola SLVR L6i, V600, ROKR E1:












Доступные файлы:
• Neko.elf (ELF для ElfPack 1.0)
• Neko_V600.elf (ELF для ElfPack 1.0, версия для Motorola V600)
• Neko_V635.elf (ELF для ElfPack 1.0, версия для Motorola V635)

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

10. Overclock


Назначение: Приложение для разгона ядра ARM7TDMI в SoC Neptune LTE и Neptune LTE2 со штатных 52 МГц до 65 МГц.
Автор: EXL
Платформа: ElfPack v1.x for ARM (EP1)
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1, V360, SLVR L7, RAZR V3i, RAZR V3r, SLVR L7e (не работает), KRZR K1 (не работает), C650, V635
Тип приложения: GUI
Исходный код: https://github.com/EXL/P2kElfs/tree/master/Overclock
Дополнительно: Найденный мной способ программного разгона ядра ARM7TDMI в SoC Neptune LTE/LTE2 со штатных 52 МГц до 65 МГц, оформленный в виде ELF-приложения. Подробнее см. тему Разгон процессора в Motorola E398, Motorola RAZR V3i и подобных, 52 MHz => 65 MHz, +20% Performance Boost! на форуме. Более подробное описание, дополнительную информацию и самое главное, таблицы сравнения производительности после разгона, можно найти по ссылке на GitHub'е.
YouTube: Overclocking and Benchmakring old Motorola P2K phones (52 MHz to 65 MHz)
Скриншоты Motorola SLVR L6i, V600, ROKR E1:


Доступные файлы:
• Overclock.elf (ELF для ElfPack 1.0)
• Overclock_V600.elf (ELF для ElfPack 1.0, версия для Motorola V600)
• Overclock_V635.elf (ELF для ElfPack 1.0, версия для Motorola V635)
• Overclock_L7e.elf (ELF для ElfPack 1.0, нерабочая версия для Motorola SLVR L7e)

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

11. Perlin

Назначение: Порт демки на основе Perlin-шума с платформы DCT-3 (Nokia 3310).
Автор: BOOtak (Кирилл Лейфер), EXL
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1, V600, V360, V235, SLVR L7, SLVR L7e, RAZR V3i
Платформа: ElfPack v1.x for ARM (EP1), ElfPack v2.x for ARM (EP2)
Тип приложения: GUI + GPU
Исходный код: https://github.com/EXL/P2kElfs/tree/master/Perlin
Управление:
• Левая софт-кнопка, Красная трубка, 0 - Выход.
• 1, 2, 3 - Изменить цветовую палитру.
• 5 - Включить или выключить демку огня (медленно!).
Дополнительно: После того как Кирилл Лейфер опубликовал видеоролик Пишем игру для Nokia 3310 мне захотелось перенести его наработки на Motorola P2K, этот ELF является попыткой портирования движка Кирилла с Nokia 3310. Более подробное описание, дополнительную информацию и самое главное, таблицы сравнения производительности, можно найти по ссылке на GitHub'е.
Полезные ссылки:
• https://lab.exlmoto.ru/perlin/
• https://exlmotodev.github.io/perlin/
• https://lab.exlmoto.ru/snake_pit/
• https://exlmotodev.github.io/snake_pit/
YouTube: Some ELF demos/games on Motorola P2K phones using ATI Imageon W2240/W2250 videochip
Скриншоты Motorola SLVR L6i, ROKR E1:

Галерея фотографий:


Доступные файлы:
• Perlin.elf (ELF для ElfPack 1.0)
• Perlin_V600.elf (ELF для ElfPack 1.0, версия для Motorola V600)
• Perlin_EP2.elf (ELF для ElfPack 2.0)

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

12. Power Alert

Назначение: Простейший пример резидентной ELF-программы для отправки SMS-сообщения при отключении телефона от питания.
Автор: EXL
Платформа: ElfPack v1.x for ARM (EP1)
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1
Тип приложения: Daemon
Исходный код: https://github.com/EXL/P2kElfs/tree/master/PowerAlert
Дополнительно: Простейшее резидентное приложение, целью которого является отправка SMS-сообщения когда поставленный на зарядку телефон отключается от неё. Это позволяет сигнализировать об отключении питания в каком-либо месте. Вместо того чтобы покупать Arduino с GSM-модулем на AliExpress и ждать, можно просто использовать старый мобильный телефон от Motorola. Код этого приложения благодаря своей простоте хорошо подходит для изучения. Более подробное описание и дополнительную информацию можно найти на GitHub'е. Приложение было написано в демонстрационных целях для Воха, номер для исходящих SMS-сообщений задаётся напрямую в исходном коде.

Доступные файлы:
• PowerAlert.elf (ELF для ElfPack 1.0)

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

13. Screenshot

Назначение: Резидентный ELF для быстрого снятия скриншотов в формате BMP 16bpp.
Автор: EXL
Платформа: ElfPack v1.x for ARM (EP1)
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1, V600, V235, RAZR V3r, SLVR L7e, KRZR K1, C650, V635
Тип приложения: GUI + GPU + Deamon
Исходный код: https://github.com/EXL/P2kElfs/tree/master/Screenshot
Управление:
• 0 - Удерживать 0.5-1.5 секунд для вызова окна справки.
• # - Удерживать 0.5-1.5 секунд для того чтобы сделать скриншот экрана.
• * - Удерживать 0.5-1.5 секунд для выхода из приложения.
Дополнительно: Поскольку исходники Screener.elf от Andy51 остались закрытыми, мне пришлось написать собственную версию простой ELF-программки для снятия скриншотов на телефонах Motorola P2K. Более подробное описание и дополнительную информацию можно найти на GitHub'е.
Скриншоты Motorola ROKR E1, V600, SLVR L6i:


Доступные файлы:
• Screenshot.elf (ELF для ElfPack 1.0)
• Screenshot_NP.elf (ELF для ElfPack 1.0, NoPacked-версия для Motorola SLVR L7e, KRZR K1 и др.)
• Screenshot_V600.elf (ELF для ElfPack 1.0, NoPacked-версия для Motorola V600)
• Screenshot_V635.elf (ELF для ElfPack 1.0, NoPacked-версия для Motorola V635)
• Screenshot_C650.elf (ELF для ElfPack 1.0, NoPacked-версия для Motorola C650)

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

14. Spout

Назначение: Порт простенькой, но сильно затягивающей японской игры с платформы P/ECE.
Автор: kuni, EXL
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1, V600, V360, V235, SLVR L7, RAZR V3i, SLVR L7e (баги памяти), KRZR K1 (баги памяти), C650, V635
Платформа: ElfPack v1.x for ARM (EP1), ElfPack v2.x for ARM (EP2)
Тип приложения: GUI + GPU
Исходный код: https://github.com/EXL/P2kElfs/tree/master/Spout
Управление:
• Левая софт-кнопка, Красная трубка, 0 - Выход.
• D-Pad, Joystick, 2, 4, 8, 6 - Движение.
• D-Pad Center, Joystick Center, 5 - Огонь.
• 3 - Включить или выключить авто-огонь.
• 9 - Пауза.
Дополнительно: Перенос одной из моих самых любимых маленьких игрушек на телефоны Motorola P2K. Правила игры довольно просты: вам нужно подниматься на корабле все выше и выше, борясь с гравитацией и разрушая препятствия реактивной струей. Более подробное описание, дополнительную информацию и самое главное, таблицы сравнения производительности, можно найти по ссылке на GitHub'е.
Полезные ссылки:
• https://exlmoto.ru/spout-droid/
• https://github.com/EXL/Spout
• http://www.susami.co.jp/kuni/junk/junk.htm
• https://njw.me.uk/spout/
• https://lab.exlmoto.ru/spout/
• https://exlmotodev.github.io/spout/
YouTube: Some ELF demos/games on Motorola P2K phones using ATI Imageon W2240/W2250 videochip
Скриншоты Motorola SLVR L6i, ROKR E1:

Галерея фотографий:


Доступные файлы (буквы в имени описывают возможности):
• R (1-я) - Аппаратный rotozoom вывода средствами ATI Imageon, к примеру, 128x88 => 176x220, 128x88 => 128x160 и т. д.
• O (1-я) - Оригинальное разрешение без любых трансформаций.
• L (2-я) - Low, 15 FPS обновление вывода.
• H (2-я) - High, 30 FPS обновление вывода.
• 1 (3-я) - ELF для ElfPack 1.0.
• 2 (3-я) - ELF для ElfPack 2.0.
• J (4-я) - Использование Java Heap вместо System Heap для телефонов с маленьким количеством RAM. Требуется запущенное и свёрнутое Java-приложение перед запуском ELF'а.
• U (4-я) - Использование UIS Heap вместо System Heap для телефонов с маленьким количеством RAM.
• L (4-я) - Версия с длинным хвостом.
+ Версии для Motorola V600.
+ Версии для Motorola V635.
+ Версии для Motorola C650.

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

15. Vibro Haptic


Назначение: Резидентный ELF для вибро-отклика в различных меню телефона на манер Sony Ericsson.
Автор: EXL
Платформа: ElfPack v1.x for ARM (EP1)
Протестировано на Motorola: SLVR L6, SLVR L6i, V600, V235, V360, RAZR V3r, V635
Тип приложения: Deamon + GUI
Исходный код: https://github.com/EXL/P2kElfs/tree/master/VibroHaptic
Дополнительно: Для вывода главного меню приложения следует зажать левую софт-кнопку на 3.0-5.0 секунд. Мне всегда нравился небольшой но ощутимый вибро-отклик при навигации в главном меню на телефонах Sony Ericsson, это ELF-приложение попытка реализации подобного поведения. Более подробное описание и дополнительную информацию можно найти на GitHub'е.
Доступные режимы:
• Menus - вибро-отклик в меню из иконок.
• Lists - вибро-отклик в меню из списков.
• All - вибро-отклик в меню из иконок и списков.
Скриншоты Motorola SLVR L6i, V600:


Доступные файлы:
• VibroHaptic.elf (ELF для ElfPack 1.0)
• VibroHaptic_V600.elf (ELF для ElfPack 1.0, версия для Motorola V600)

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

16. Yeti3D Old

Назначение: Порт старой демо-версии 3D-движка Yeti3D с платформы Nintendo Game Boy Advance (GBA).
Автор: Derek J. Evans, EXL
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1, E770v, RAZR V3x (баги движка с высоким разрешением viewport), V635
Платформа: ElfPack v1.x for ARM (EP1), ElfPack v2.x for ARM (EP2), ElfPack v2.x for M-CORE (EM2)
Тип приложения: GUI + GPU
Исходный код: https://github.com/EXL/P2kElfs/tree/master/Yeti3D-Old
Управление:
• Левая софт-кнопка, Красная трубка, 0 - Выход.
• D-Pad, Joystick, 2, 4, 8, 6 - Движение.
Дополнительно: В этой интересной техно-демке 3D-движка продемонстрирован очень крутой уровень графики для слабеньких телефонов Motorola. Сам движок разрабатывался в первую очередь для Nintendo Game Boy Advance (GBA), что позволило его относительно легко перенести, переписав видеовывод на видеодрайвера AHI (ATI Imageon) и GFGx (Nvidia GoForce) и решив проблемы с конверсией Little-Endian => Big-Endian. Более подробное описание, дополнительную информацию и самое главное, таблицы сравнения производительности, можно найти по ссылке на GitHub'е.
Полезные ссылки:
• https://www.gbadev.org/demos.php?showinfo=568
• https://lab.exlmoto.ru/y3do/
• https://exlmotodev.github.io/y3do/
YouTube: Yeti3D Engine (old version) port to ELF for Motorola P2K phones
Скриншоты Motorola SLVR L6i, ROKR E1, E770v:

Галерея фотографий:


Доступные файлы (буквы в имени описывают возможности):
• O (1-я) - Оригинальное разрешение без любых трансформаций.
• Z (1-я) - Аппаратный zoom вывода средствами ATI Imageon, к примеру, 82x122 => 176x220, 64x96 => 128x160 и т. д.
• 1 (2-я) - ELF для ElfPack 1.0.
• 2 (2-я) - ELF для ElfPack 2.0.
+ Версии для Motorola V635.
+ Версии для Motorola E770v.
+ Версии для Motorola RAZR V3x.

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

17. Yeti3D

Назначение: Порт новой версии техно-демки 3D-движка Yeti3D с платформы Nintendo Game Boy Advance (GBA).
Автор: Derek J. Evans, EXL
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1, V600, V360, V235, SLVR L7, RAZR V3i, RAZR V3r, SLVR L7e (частично), KRZR K1 (частично), C650, E770v, RAZR V3x, V635
Платформа: ElfPack v1.x for ARM (EP1), ElfPack v2.x for ARM (EP2), ElfPack v2.x for M-CORE (EM2)
Тип приложения: GUI + GPU + Java Heap + Videomode + Tasks (в версии с Task'ами).
Исходный код: https://github.com/EXL/P2kElfs/tree/master/Yeti3D
Управление:
• Левая софт-кнопка, Красная трубка, 0 - Выход.
• D-Pad, Joystick, 2, 4, 8, 6 - Движение.
• 1 - Смотреть вверх.
• 3 - Смотреть вниз.
• 7, 9 - Прыжок.
• D-Pad Center, Joystick Center, 5 - Огонь (недоступно в оптимизированной версии).
Дополнительно: Зацените графоний, который доселе никогда не отображался на дисплеях наших слабеньких P2K-моторолок! Я портировал некоторые интересные 3D-движки и технодемки Yeti3D с Nintendo Game Boy Advance (GBA) и хотя частота процессора Neptune LTE1/2 (ARM7TDMI) @ 52 MHz и видеочип ATI Imageon W22xx в телефоне не позволяют сильно разгуляться, кое-что всё-таки удалось выжать. Те, у кого по странному стечению обстоятельств почему-то всё ещё нет телефона Motorola на платформе P2K могут потыкать эти технодемки 3D-движков онлайн, прямо в Web-браузере! Сам движок разрабатывался в первую очередь для Nintendo Game Boy Advance (GBA), что позволило его относительно легко перенести, переписав видеовывод на AHI (ATI Imageon) и решив проблемы с конверсией Little-Endian => Big-Endian. Кроме того потребовалось использовать Java Heap вместо System Heap, поскольку этот движок требователен к RAM и кушает около 500-600 KB. Для телефонов с небольшим количеством RAM подготовлена оптимизированная версия, которая кушает 300-400 KB. Версии с полноэкранным видеовыводом 1-в-1 требуют изменение видеорежима дисплея на поворотный на 90°. Помимо этого есть вресия для Task'ов, в которой имеется отдельный Event-цикл, что пресекает перезагрузки. Переносить этот движок на мобильные телефоны было очень увлекательно, часть различных программерских историй были рассказаны в нашем Telegram-канале MotoFan.Ru, почитайте кому интересно и присоединяйтесь. Сцена кодинга под Motorola P2K до сих пор жива! Более подробное описание, дополнительную информацию и самое главное, таблицы сравнения производительности, можно найти по ссылке на GitHub'е. Чуть позже был подготовлен порт на телефоны Motorola, работающие на Rainbow PoG платформе, которые используют процессор M-CORE M341S @ 90 MHz и видеоускоритель Nvidia GoForce 4000/4800. Переписанный блиттинг на GFGx (Nvidia GoForce) порадовал высоким FPS и плавностью картинки!
Полезные ссылки:
• https://web.archive.org/web/20031204145215/.../gba/index.html
• https://sourceforge.net/projects/yeti3dpro/
• Нативные игры и эмуляторы для ZN5
• https://lab.exlmoto.ru/y3d/
• https://exlmotodev.github.io/y3d/
YouTube:
• Yeti3D Engine port to ELF for Motorola P2K phones
• Yeti3D Engine on Motorola P2K phones, 52 MHz & 65 MHz (ARM7TDMI overclocking) comparison
• Yeti3D Engine on Motorola V300 and Motorola V600, thanks to Paschendale!
• Yeti3D Engine on Motorola RAZR V3i and Motorola ROKR E1, thanks to Bs0Dd!
Скриншоты Motorola SLVR L6i, ROKR E1:

Галерея фотографий:


Доступные файлы (буквы в имени описывают возможности):
V (1-я) - Аппаратная смена видеорежима средствами ATI Imageon, к примеру, 176x220 => 220x176, 128x160 => 160x128 и т. д.
R (1-я) - Аппаратный rotozoom вывода средствами ATI Imageon, к примеру, 120x80 => 176x220, 96x64 => 128x160 и т. д.
D (1-я) - DAL видеорежим, программный рендеринг для Motorola C650 и похожих телефонов
N (2-я) - Неоптимизированная версия со спрайтами и логикой сущностей.
O (2-я) - Оптимизированная версия без спрайтов и логики сущностей.
1 (3-я) - ELF для ElfPack 1.0.
2 (3-я) - ELF для ElfPack 2.0.
T (4-я) - ELF для ElfPack 2.0 с использованием Task'ов и Semaphor'ов.
D (4-я) - Отладочная версия с экранным буфером в Java Heap и выводом FPS, работает без константы Class_dal.
J (4-я) - Специальные оптимизированные версии с экранным буфером в Java Heap для телефонов с небольшим количеством RAM: Motorola V600, Motorola V235.
F (4-я) - Специальные версии с выводом FPS.
L (4-я) - Специальные версии с длинным поиском адресов поверхностей для Motorola RAZR V3r.
Z (4-я) - Специальные версии с переворотом экрана для Motorola SLVR L6.
U (4-я) - Специальные оптимизированные версии с экранным буфером в UIS Heap для телефонов с небольшим количеством RAM: Motorola C650.
S (5-я) - Версии с ограничением FPS, чтобы телефон не перезагружался.
+ Версии для Motorola V635.

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

18. Bad Apple

Назначение: Реализация популярного демо "Bad Apple!!" энкодированного в 1bpp сжатые кадры и воспроизводимого с помощью GPU.
Автор: EXL
Протестировано на Motorola: SLVR L6, SLVR L6i, E398, ROKR E1, V600, V235, V635, E770v, RAZR V3x
Платформа: ElfPack v1.x for ARM (EP1), ElfPack v2.x for M·CORE (EM2)
Тип приложения: GUI + GPU + zlib
Исходный код: https://github.com/EXL/P2kElfs/tree/master/BadApple
Управление:
• Левая софт-кнопка, Красная трубка, 0 - Выход.
Дополнительно: Прочитав замечательную и интересную статью "Bad Apple на телефоне Siemens CX75" на Хабре от @grishka я решил попробовать сделать подобное и для телефонов Motorola на платформе P2K и работающих под управлением ARM7TDMI @ 52 MHz. Для тех кто в танке, демка Bad Apple!! очень популярна среди демосценеров и часто используется как демонстрация графических и звуковых возможностей устройства. С помощью ffmpeg, ImageMagic и магии Python я разбил видео на отдельные фреймы, повернул, сконвертировал их в легковесные 1bpp bitmap'ы и сжал zlib'ом, а на телефоне при воспроизведении расжимаю обратно. Около ~33.9 MB @ 6572 кадров хорошо сжимаются в компактный файлик весом ~2.75 MB. На удивление получилось довольно быстро и без всяких цикличных буферов, стабильные 30 FPS если файл со сжатыми кадрами находится в памяти телефона и 15 FPS если он валяется на карте памяти. Если убрать сжатие, можно получить все 60 FPS на E398/ROKR E1 с их ATI Imageon W2250, но столько места нет для несжатых кадров внутри телефона. На E398/ROKR E1 наблюдается очень незначительная десинхронизация видео/аудио, а вот на SLVR L6/L6i десинхронизация из-за просадки по контроллеру дисплея уже более заметна. Более подробное описание, дополнительную информацию и самое главное, таблицы сравнения производительности, можно найти по ссылке на GitHub'е.
YouTube:
• Bad Apple!! but it's on Motorola E398/ROKR E1 and other P2K phones
• Bad Apple!! but it's on Motorola RAZR V3i and Motorola ROKR E1, thanks to Bs0Dd!
• Bad Apple!! but it's on Motorola E770v, RAZR V3x, ROKR E1 in 60 FPS!
Скриншоты Motorola SLVR L6i, ROKR E1:

Галерея фотографий:


Доступные файлы:
• BadApple.elf (ELF для ElfPack 1.0)
• BadApple_V600.elf (ELF для ElfPack 1.0, версия для Motorola V600)
• BadApple_V635.elf (ELF для ElfPack 1.0, версия для Motorola V635)
• BadApple_L7e.elf (ELF для ElfPack 1.0, версия для Motorola SLVR L7e)
• BadApple_60fps.elf (ELF для ElfPack 1.0, экспериментальная 60 FPS демоверсия)
• BadApple_V3x_E770v.elf (ELF для ElfPack 2.0, M·CORE, Motorola RAZR V3x, Motorola E770v, 60 FPS)

Скачать можно в обновляемом архиве в первом посту темы!

[EXL]

+ Обновление Dumper и Benchmark

Dumper: Добавлена возможность снятия и просмотра дампов периферии Neptune, ревизии и серийного номера.



Benchmark: Добавлено тестирование скорости чтения и записи на диски телефона, 3-ий и 4-ий скриншоты показывают отличия на Motorola ROKR E1 при разгоне с 52 MHz (3-ий скриншот) и 65 MHz (4-ый скриншот).



Скачать можно в стартовом посте и в постах:

1. Dumper
2. Benchmark

[EXL]

+ Обновление 2048-UIS и 2048-AHI


Спасибо fkcoder за фотографию.

ELF'ы адаптированы для работы на Motorola KRZR K1, Motorola SLVR L7e и Motorola SLVR L9.





Скачать можно в стартовом посте и в постах:

1. 2048-UIS
2. 2048-AHI

[G-XaD]

Извращенец %)

[CrayZor]

Извращенец %)

G-XaD ты тут, Я очень рад, присоединяйся к нам в Телеграм чат, часто тебя вспоминали, Я постоянно мучаю EXL за наличие исходников твоего MotoCMD2, мы думали, что связь с тобой потеряли.

[EXL]

G-XaD,
Привет, решил вот вспомнить былые деньки

[EXL]

+ Обновление Yeti3D

Добавлены рабочие версии для V600 и аналогичных (V300, V400, V500) на платформе TRIPLETS: V300, V303, V400, V500, V501, V525, V600, работающих под управлением прошивки [modded]: Vxxx_TRIPLETS_G_0B.09.72R + ELFs


Запуск Yeti3D на Motorola V300 и Motorola V600.

Скачать новые исполняемые файлы можно в стартовом посте и здесь:

1. Yeti3D

[EXL]

+ Обновление Dumper

Исправлен баг с неинициализированной переменной.

Скачать новые исполняемые файлы можно в стартовом посте и здесь:

1. Dumper

[sumkin]

Дома так и валяется v635, которым так и не пользовался, так как в тот момент на нём не было эльфов. Так и проходил до смены на е8 с е398

[EXL]

sumkin,
Да, V635 крутой телефон, по сути являлся флагманом P2K/ARM7TDMI-S в 2004-2006 годах. Я недавно пытался сделать поддержку эльфов для него, но там всё сложно с паттернами, так как они не совпадают с тем, что имеется на E1 (R373) и на V600 (TRIPLETS), поэтому реализация поддержки ElfPack в V635 упирается в очень долгий и нудный поиск необходимых паттернов функций в прошивке V635 вкупе с её дизассемблированием.

[EXL]

Наконец-то мне с dimonp25 удалось портировать EP1 на "народный телефон" Motorola C650, который в былые года был очень популярен у молодёжи. По итогу работы на C650 было портировано целых 8 эльфов:

1. 2048-P2K
2. Benchmark
3. Dumper
4. ElfBox
5. Overclock
6. Screenshot
7. Spout
8. Yeti3D

Все их бинарные сборки добавлены в файлы этой темы. Прежде чем запускать Yeti3D необходимо свернуть небольшое Java-приложение, к примеру, JBenchmark. Для C380, C650, V180, V220 была подготовлена прошивка с EP1 и портированными эльфами, прочитать про которую и скачать её можно по этой ссылке: [modded]: C650_R365_G_0B.D3.08R + ELFs



Портирование эльфлоадера и EP1 на Motorola C650 было несложным, необходимо было лишь сделать специальный wrapper над двумя функциями AFW_CreateInternalQueuedEvAux() и AFW_CreateInternalQueuedEvAuxD(), который перенаправлял их на функцию AFW_CreateInternalQueuedEvPriv(), которая имелась в прошивке. Затем нужно было просто подлинковать wrapper к патч-эльфу. Подробнее tim apple об этом рассказывал здесь. Основные сложности в портировании были как всегда в нахождении функций библиотеки и их паттернов. Нудная и рутинная работа. Платформа R365 и её родственники (R364, R366, R368) занимает промежуточное состояние между TRIPLETS и R373+, размеры структур в большинстве случаев такие же как и у TRIPLETS, а вот паттерны функций иногда (редко, но всё же!) совпадают с R373+, гораздо чаще чем это было у TRIPLETS.

Одним из серьёзных затыков было то, что на C650/R365 были сломаны две функции синхронного поиска файлов DL_FsSearch() и DL_FsSSearch(), которые нужны для получения листингов содержимого в директориях. При их использовании возникал серьёзный баг, который не давал зайти в Мультимедиа до перезагрузки телефона. Поэтому я потерял мотивацию заниматься портированием EP1 => С650 на целый месяц и лишь сегодня переписал приложение-лаунчер эльфов ElfBox.elf на функцию асинхронного поиска файлов DL_FsISearch(), что наконец-то избавило меня от раздражающей ошибки.

[EXL]

Несколько месяцев назад в конференции MotoFan.Ru в Telegram мне удалось найти функции отрисовки изображения на дисплей через Nvidia GoForce GPU на телефонах Motorola платформы M-CORE: Motorola RAZR V3x и Motorola E770v. Сегодня вот дошли руки оформить всё это в удобоваримый вид и выложить файлы. Благодаря этой находке теперь можно использовать аппаратно-ускоренный видеовывод из эльфов на этой платформе. Почитать историю исследования и раскопки аппаратной отрисовки можно в Telegram:

1. https://t.me/motofan_ru/1044912
2. https://t.me/motofan_ru/1045992
3. https://t.me/motofan_ru/1046172



Пока найдены лишь функции блиттинга Nvidia GoForce 4000 и Nvidia GoForce 4800, но разработка и исследование потихоньку продолжаются. Список найденных функций и сущностей на 04-Dec-2024:

Код

// E770v_R252211_U_85.9B.E1P
0x10BB81C0 AmMemAllocPointer
0x10BB81DC AmMemFreePointer
0x1082413E DAL_GetDxHandle
0x10824134 DAL_GetRmHandle
0x081C9ED4 DxHandle
0x102A4EA4 GFGxCopyColorBitmap
0x08193984 GxHandle
0x1094CE7E MME_GC_playback_audio_play_forget
0x08193744 RmHandle
0x108CBDFE UIS_CanvasDrawColorSoftkey
0x108CDAD4 UIS_CanvasDrawTitleBarWithIcon
0x108C7DD0 UIS_CanvasGetWorkingArea
0x108C59A8 UIS_CreateStaticSelectionEditor

// V3x_R252211LD_U_85.9B.E6P
0x10BB9668 AmMemAllocPointer
0x10BB9684 AmMemFreePointer
0x10824F30 DAL_GetDxHandle
0x10824F26 DAL_GetRmHandle
0x081C9E84 DxHandle
0x102A576C GFGxCopyColorBitmap
0x08193934 GxHandle
0x1094E19E MME_GC_playback_audio_play_forget
0x081936F4 RmHandle
0x108CD174 UIS_CanvasDrawColorSoftkey
0x108CEE4C UIS_CanvasDrawTitleBarWithIcon
0x108C90A4 UIS_CanvasGetWorkingArea
0x108C6C7C UIS_CreateStaticSelectionEditor

В связи с этим библиотеки функций для Motorola RAZR V3x и Motorola E770v телефонов были обновлены и добавлены в общий архив в первом посте. Кроме того, в качестве тестовых эльфов были портированы демки Yeti3D Old и Yeti3D.



Как они работают на Motorola E770v и Motorola RAZR V3x можно посмотреть в этих видеороликах:

[EXL]

19. vNesC

Назначение: Экспериментальный порт эмулятора NES/Famicom/Dendy с Siemens SGold/NewSGold платформы на Motorola P2K.
Автор: vNes J2ME Emulator authors, cbn, EXL
Протестировано на Motorola: ROKR E1, SLVR L7e (баги памяти), E770v, V3x
Платформа: ElfPack v2.x for ARM (EP2), ElfPack v2.x for M-CORE (EM2)
Тип приложения: GUI + GPU + Java Heap
Исходный код: https://github.com/EXL/P2kElfs/tree/master/vNesC
Управление:
• Левая софт-кнопка, Красная трубка, 0 - Выход.
• D-Pad, Joystick, 2, 4, 8, 6 - Движение.
• 1 - Start.
• 3 - Select.
• D-Pad Center, Joystick Center, 5, 7 - A.
• 9 - B.
Дополнительно:
Мой порт довольно интересного эмулятора vNes с мобильных телефонов Siemens. Этот эмулятор был изначально декомпилирован из Java J2ME кода и переписан на язык программирования C, что позволило повысить производительность. К сожалению на Neptune LTE, LTE2, LTE2 irom0400 (ARMv4 ARM7TDMI-S @ 52-65 MHz) этот эмулятор сильно тормозит и неиграбелен, но на Rainbow PoG (M-CORE M341S @ 90 MHz) платформе вышло вполне играбельно! Внимание! Поскольку эмулятор сугубо экспериментальный, диалога выбора нужного ROM'а в нём нет, поэтому просто переименуйте любой ROM для NES в файл с именем ROM.nes и положите рядом с эльфом. Совместимость у этого эмулятора достаточно слабая, поддерживаются в основном лишь простенькие игрушки. Протестировано следующее:
• Chip_Dale_1.nes
• Chip_Dale_2.nes
• Contra.nes
• Guerrilla_War.nes
• Mega_Man.nes
• Super_C.nes
• Super_Mario.nes
• Battle_City.nes
ROM'ы больших размеров или со сложными мапперами по типу тех, что использовались в играх Battletoads и Battletoads/Double Dragon, работать к сожалению в этом эмуляторе не будут. За тестирование эмулятора большое спасибо fkcoder и Diokhan!
Полезные ссылки:
• https://cbn.narod.ru/elf_download.html
• https://cbn.narod.ru/vNES.zip
YouTube: TODO
Скриншоты Motorola ROKR E1, E770v, RAZR V3x:

Галерея фотографий:


Доступные файлы (цифры в имени описывают особенности):
• 2 или 3 (1-я цифра) - Уровень оптимизации компилятора.
• 15 или 30 (2-я цифра) - Фиксированное число FPS.
• 3 или 4 (3-я цифра) - Параметр Frameskip.

Скачать можно в обновляемом архиве в первом посту темы!

Ромсет:

[EXL]

Небольшой отчёт за первый квартал 2025 года!



25-Feb-2025: На флагманский P2K/GSM телефон 2004 года, Motorola V635, был портирован ElfPack 1 и несколько эльфов, посмотреть подробности и скачать прошивку можно в следующей теме: [modded]: V635_R474_G_08.48.6FR + ELFs, Motorola V635 custom firmware by fkcoder & EXL, теперь этот телефон умеет запускать эльфы!



05-Mar-2025: Продолжились исследования и реверс-инжиниринг P2K/UMTS телефонов на платформе Rainbow POG, в частности были найдены функции аппаратной отрисовки 1bpp битмапов через видеоускоритель Nvidia GoForce, что позволило портировать демку BadApple в 60 FPS на Motorola RAZR V3x и Motorola E770v, подробнее об этом можно посмотреть на YouTube и GitHub. Добавленные функции:

Код

// E770v_R252211_U_85.9B.E1P
0x10495130 APP_MMC_UtilRestartVariousTimers
0x10495362 APP_MMC_UtilStopVariousTimers
0x102A692C GFGxCopyMonoBitmap
0x107D0268 inflateReset

// V3x_R252211LD_U_85.9B.E6P
0x10495A04 APP_MMC_UtilRestartVariousTimers
0x10495C36 APP_MMC_UtilStopVariousTimers
0x102A71F4 GFGxCopyMonoBitmap
0x107D0BBC inflateReset

Все обновлённые библиотеки и новые эльфы можно скачать в архиве стартового поста этой темы.
